校园平面导游图 · PBL 项目设计

小学数学“图形与几何 + 综合与实践”跨学科项目设计

学段：小学（建议 4–6 年级跨年级实施）｜学科：数学（图形与几何、综合与实践）

核心产出：设计提案 + 校园平面导游图作品｜建议周期：2–3 周（约 10–12 课时）

驱动性问题：怎样为第一次来我们学校参观的人，画一张看得懂、用得上的校园平面导游图？

一、项目背景与真实情境

校园是学生学习生活的真实空间，却很少有人用“数学的眼睛”去测量、记录并表达它。每当新生家长、外来参观者或低年级同学走进校园，常常因找不到地点而茫然。本项目以“为访客画一张校园平面导游图”为真实任务，让学生以“校园小导游”身份，经历一次完整的“真实测绘—设计—表达”过程。

项目天然融合测量、方向位置、比例、平面图形、数据统计等数学核心内容，并连通美术构图、信息表达与爱校情感，是落实《义务教育数学课程标准（2022 年版）》“综合与实践”领域跨学科主题学习的典型载体。作品的真实受众与真实使用场景（校门口展示、公众号发布、开学日引导），保证了学习的意义感与驱动力。

二、驱动性问题与子问题链

核心驱动性问题：

“怎样为第一次来我们学校参观的人，画一张看得懂、用得上的校园平面导游图？”

为拆解这一复杂问题，引导学生形成层层递进的子问题链：

• 我们要把校园的哪些地方画进图里？怎么知道它们在哪里、有多大？（识别对象）
• 用什么工具、什么单位去量？量得准不准、怎么减少误差？（测量与单位）
• 三维的校园怎么变成一张平面的纸？方向和位置怎么标才不迷路？（方向与位置）
• 实际的校园那么大，纸上那么小，怎么把大小“缩”进去还不走样？（比例尺）
• 怎样用图形、图例、指北针把信息说清楚，让陌生人一看就懂？（图形表达）
• 推荐一条最好的参观路线，并写一段解说词，怎么说才亲切清楚？（路线与表达）

三、核心素养与课标对接

对接《义务教育数学课程标准（2022 年版）》“图形与几何”“综合与实践”领域，重点发展以下核心素养：

可对接的具体知识点（按年级递进）：

• 三年级：认识长度单位（cm/m/km）、简单测量、认识东/南/西/北
• 四年级：认识平行线/垂线、画垂线与平行线、用“上北下南左西右东”描述路线
• 五年级：轴对称、平移、旋转的观察与作图；多边形面积
• 六年级：用方向与距离确定位置、比例尺（放大与缩小）、数据收集与整理

四、项目学习目标（三维）

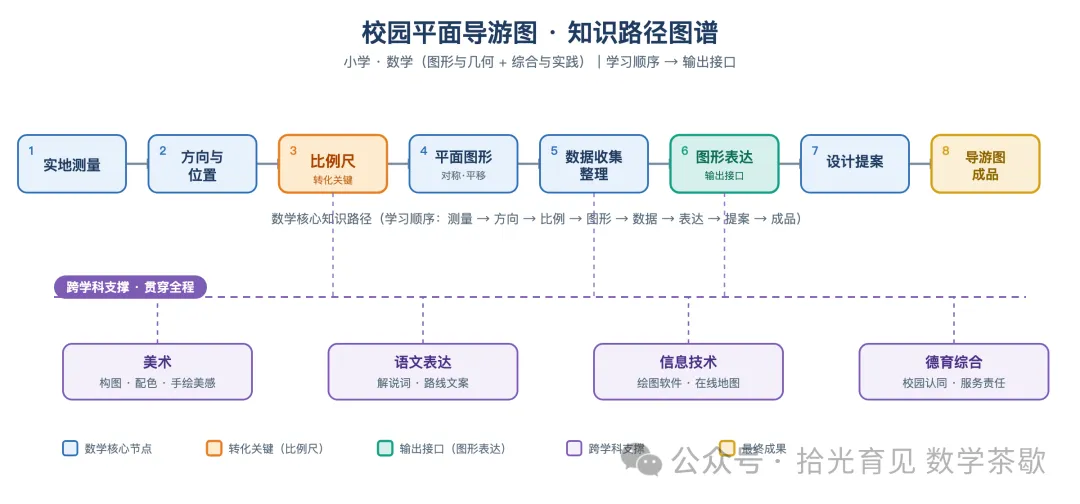

五、知识路径图谱（标准）

本项目以“测量→方向→比例→图形→数据→表达→提案→成品”为数学核心路径；其中“比例尺”是空间转化的关键节点，“图形表达”是成果输出的接口。美术、语文表达、信息技术、德育综合四大学科作为支撑贯穿全程。图谱如下：

读图要点：

• 地基：实地测量与方向与位置——所有后续表达的前提。
• 转化关键：比例尺——把真实尺度“缩”进纸面而不失真。
• 输出接口：图形表达（图例、指北针、标注）——决定作品能否被看懂。
• 成果载体：设计提案贯穿始终，最终汇聚为导游图成品。
• 跨学科支撑：美术（构图美感）、语文（解说文案）、信息技术（绘图工具）、德育（服务与认同）自下而上托举主链。

六、六阶段实施蓝图（详细）

项目按 PBL 经典六阶段推进，下表为总览，其后逐阶段展开具体设计。

阶段展开（含实作插画）：

阶段 1 · 启动（入项）

创设情境：播放“访客迷路”微视频，学生认领“小导游”角色；师生共议“我们要交付什么、给谁用”，颁布项目任务书。本阶段重在建立真实任务感与受众意识。

阶段 2 · 探究（知能）

校园踏勘分组进行，每组负责一个区域；用卷尺/步测记录建筑长宽与间距；课堂游戏巩固八方位与“上北下南”；用“1 格=1 米”方格纸初探比例。本阶段补足测绘与方向知识，培养实测与估测能力。

阶段 3 · 建构（设计）

各组画草图，协商统一图例、指北针样式与比例尺；设计 1–2 条主题路线（家长参观线 / 紧急疏散线）。本阶段是空间转化与图形表达的关键，比例尺在此发挥“缩而不走样”的作用。

阶段 4 · 制作（产出）

据草图完成正式导游图（手绘或绘图软件），同步撰写 80–120 字解说词与路线推荐文案。本阶段完成作品本体，强调信息整合与综合制图。

阶段 5 · 发布（展示）

邀请家长或同学作为“真实访客”试用图纸并提问，记录问题；据反馈修改一处以上。本阶段检验作品可用性，训练表达交流与可用性评价。

阶段 6 · 反思（评价）

用量规自评互评；围绕“数学帮我们解决了什么”做一句话总结与班级分享。本阶段复盘迁移，沉淀“数学在生活中的作用”这一核心体会。

七、关键产出与成果标准

最终交付“设计提案 + 导游图作品”一套，提案须回答以下问题：

• 为谁做：目标受众与使用该图的场景；
• 画什么：纳入/排除哪些设施（教学楼、操场、厕所、校门…）及理由；
• 怎么画：所选比例、图例说明、指北针与方位处理；
• 路线推荐：1–2 条主题路线（如“家长参观路线”“紧急疏散路线”）；
• 数学依据：测量数据表、比例尺计算过程、用到的图形与方向知识。

导游图作品合格底线：方位正确、比例合理、图例/指北针/比例尺三要素齐全、陌生人能据此找到至少 3 个地点。

八、评价设计

采用“过程性评价 + 总结性量规”双轨。总结量规（三星制）：

过程性评价：以“项目任务单”（见附录）记录每阶段完成度；踏勘、草图、成图各设一次小组互查；发布环节收集真实访客反馈作为可用性证据。

九、实施支架、差异化与风险预案

• 测量安全：统一工具、分组看护，避免学生单独进入非教学区；提前与保安/后勤确认可测区域。
• 比例难点分层：低段用“1 格=1 米”方格纸替代严格比例尺；六年级再引入比例尺计算与换算。
• 差异化：能力强的组加做“立体效果图”或电子地图；薄弱组聚焦单一建筑平面，降低复杂度。
• 技术替代：无绘图软件时，方格纸+彩笔同样达标，重点在“数学表达”而非工具。
• 数据真实：鼓励走访后勤/图书馆获取准确尺寸，培养“用数据说话”的习惯。

十、资源与工具清单

附录 A：学生项目任务单（样例）

说明：本任务单随项目推进由学生填写，作为过程性评价的主要依据；教师可在每阶段收齐抽查。

本设计方案由本地按 PBL 设计框架与《义务教育数学课程标准（2022 年版）》编写，知识路径图谱经可视化校对，可直接用于备课、课题材料或校本课程实施。
