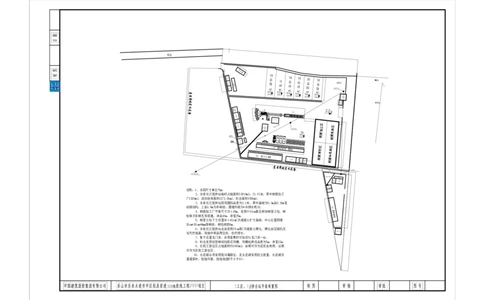

说明：1、本图尺寸单位为m。
2、本青衣江搅拌站临时占地面积12914m2；21.63亩，其中钢筋加工
厂1200m2。活动板房面积1272.06m2。料仓面积1500m2。
3、本青衣江搅拌站四周围挡高度为2.1米，其中基础为0.3m高0.36m宽
砖砌结构，上部1.8m为彩钢板；围墙外砌30*30排水明沟；
4、钢筋加工厂平面尺寸25×48m，采用Φ10cm直径镀锌钢管立柱、钢
桁架及彩钢瓦等搭建，净高10m，净宽25m。
5、钢管立柱下方设置40×40cmC25混凝土扩大基础，中心位置预埋
20cm*20cm*8mm厚钢板，钢柱间距6m。
6、本青衣江搅拌站全部采用15cm厚C25混凝土硬化，硬化前压路机压
实天然地基，场地中间高两边低，自然排水。
7、暂不设置龙门吊，在有需要时可加设5t龙门吊一台。
8、料仓采用轻型钢结构搭设顶棚，顶棚起拱线高度为5m，净宽12m。
9、农民工居住区占地面积约1000m2；前期可作为泥浆池使用，后期
可作为农民工居住区。
10、水泥罐必须采用缆风绳固定，且水泥罐采用防尘装置，水泥罐设
置避雷针，接地可靠，接地电阻R不小于4Ω。
