0061
钢
筋
加
工
厂
池淀沉级三 晾 衣 池淀沉级二 区
蓄水池
6*7.5*3 办 公 873,69 873,69 160,02 招待 厨 食堂 隔 池 油
区 室 房
及
上料方向 宿
舍
1
F
料 2 坡 排 度 水 2 料 坡 排 度 水 料 2 坡 排 度 水 料 2 坡 排 度 水 2 坡 排 度 水 2 坡 排 度 水 磅 地 F 2 舍 宿 F 2 室 公 办 及 室
骨 骨 骨 骨 石 料 验 试
细 粗 砂
砂 碎
骨 640,07 门卫室
粗 洗 车 9600 槽
男浴室 室 浴 女 所 厕 女 男厕所 6 化 *6 粪 *2 池
1600,17
大 门
便
道
●
35
41
2*57.3*6 池淀沉
6*6*2 池生活区蓄水
点定固绳风缆
洗 车 区
水沟 2*2*4 池淀沉
2*3*2 沉淀池

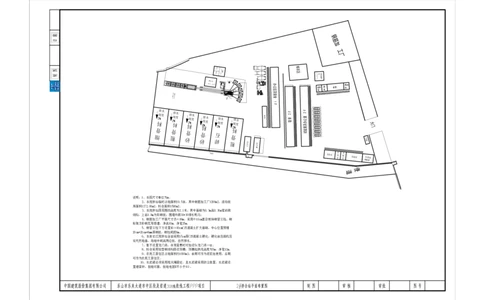

说明：1、本图尺寸单位为m。
2、本搅拌站临时占地面积19.5亩，其中钢筋加工厂1200m2。活动板
房面积1272.06m2。料仓面积1500m2。
3、本搅拌站四周围挡高度为2.1米，其中基础为0.3m高0.36m宽砖砌
结构，上部1.8m为彩钢板；围墙外砌30*30排水明沟；
4、钢筋加工厂平面尺寸25×48m，采用Φ10cm直径镀锌钢管立柱、钢
桁架及彩钢瓦等搭建，净高10m，净宽25m。
5、钢管立柱下方设置40×40cmC25混凝土扩大基础，中心位置预埋
20cm*20cm*8mm厚钢板，钢柱间距6m。
6、本青衣江搅拌站全部采用15cm厚C25混凝土硬化，硬化前压路机压
实天然地基，场地中间高两边低，自然排水。
7、暂不设置龙门吊，在有需要时可加设5t龙门吊一台。
8、料仓采用轻型钢结构搭设顶棚，顶棚起拱线高度为5m，净宽12m。
9、农民工居住区占地面积约1000m2；前期可作为泥浆池使用，后期
可作为农民工居住区。
10、水泥罐必须采用缆风绳固定，且水泥罐采用防尘装置，水泥罐设
置避雷针，接地可靠，接地电阻R不小于4Ω。
