LeoCAD你在电脑上实现“乐高自由”

引言：指尖上的数字积木

无论是硬核的 MOC（My Own Creation）玩家，还是希望带孩子进入工程启蒙世界的家长，乐高始终有着独特的魔力。然而，现实中零件丢失、空间受限以及昂贵的绝版套装往往让人望而却步。

今天，我们要深度介绍一款在开源界享誉盛名、让无数乐高发烧友“圆梦”的虚拟搭建软件——LeoCAD。

项目地址：https://github.com/leozide/leocad
官方网站：https://www.leocad.org

一、什么是 LeoCAD？

LeoCAD 是一款专门用于创建虚拟乐高模型的开源设计软件。它与 LDraw 标准完全兼容，目前托管在 GitHub 上，软件内附带大量的零件模型可供选择，并拥有极高的社区活跃度。与商业软件相比，LeoCAD 的核心优势在于极致的轻量化与完全的开放性。它不仅支持 Windows，还完美适配 Linux 和 macOS，这对于追求极致系统掌控力的工程人员和开发者来说极其友好。

二、核心亮点：为什么选择它？

1. 海量零件库，即搜即得

LeoCAD 依托于 LDraw 零件库，目前已收录超过 10,000+ 种不同的零件。从经典的基础砖块，到复杂的技术组（Technic）齿轮、连杆，甚至是细微的人仔配件，应有尽有，还可以为零级设置主题颜色。

2. 极简的交互逻辑

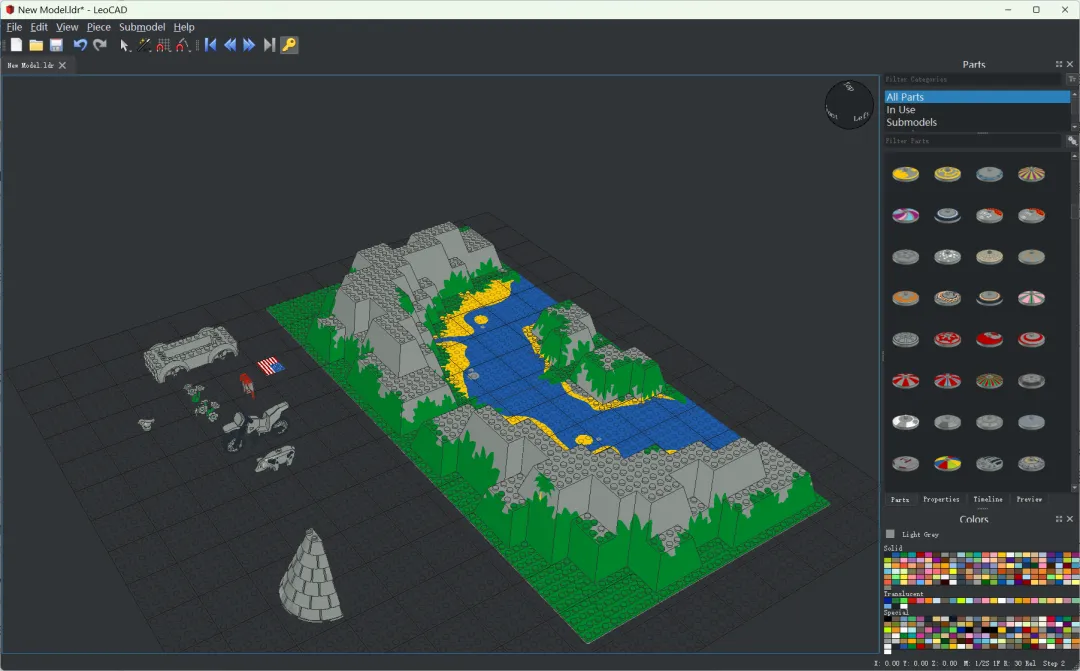

软件界面直观，左侧为三维搭建空间，右侧为零件分类索引。

分步引导： 它支持将搭建过程保存为多个“步骤（Steps）”，你可以像阅读官方说明书一样，一步步回顾自己的搭建逻辑。
精确定位： 支持多坐标轴旋转与平移，确保零件之间的咬合丝滑精准。

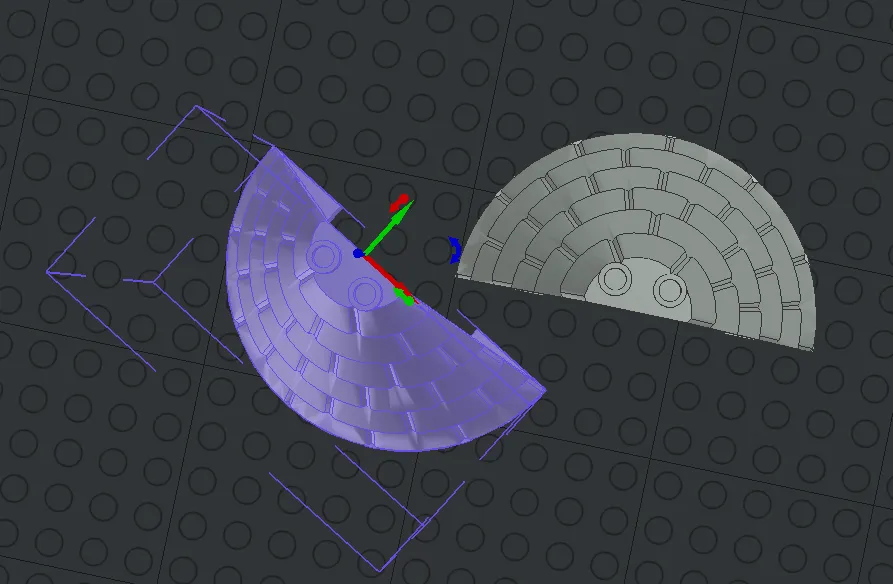

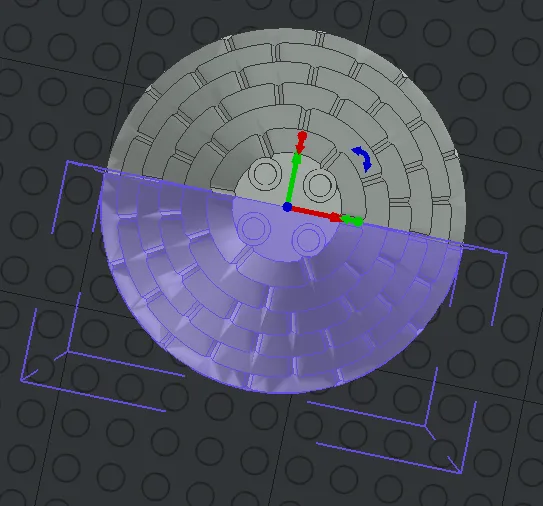

通过旋转平移进行组装

3. 卓越的性能表现

基于 C++ 和 Qt 框架开发，LeoCAD 在处理超大型项目（包含数千个零件）时依然能保持流畅的帧率。对于配置一般的办公电脑甚至嵌入式设备，它都能轻松胜任。

4. 开放的数据格式

由于采用 LDraw 文件标准（.ldr, .mpd），你可以轻松地将模型导入到其他渲染引擎中（如 Blender 或 POV-Ray），制作出电影级的真实感渲染图。

三、进阶玩法：从图纸到现实

对于技术爱好者来说，LeoCAD 不仅仅是一个“玩具”，它更是一个工程验证工具：

零件清单（BOM）自动生成： 完成设计后，软件可以一键导出零件清单。你可以凭此去二手市场（如 BrickLink）精准采购，避免重复购买。
MOC 创作实验： 在真正动工前，先在虚拟空间验证结构的力学稳定性。
二次开发： 作为一个成熟的开源项目，你可以在 GitHub 上提交 PR，或者利用其源代码实现特定的自动化逻辑（如零件自动分类）。

四、如何开始你的第一步？

下载安装： 前往官网 leocad.org 或 GitHub Releases 下载对应系统的安装包。
配置库文件： 首次启动需加载 LDraw 库（通常软件会自带或引导下载）。
开启搭建： 拖拽零件，开始构建你的第一个虚拟乐高世界！

五、给 CAD 开发者的技术敲门砖

1. 拓扑数据结构：基于 LDraw 的声明式描述

与 OpenCASCADE 或 Parasolid 等基于 B-Rep（边界表示法）的工业 CAD 不同，LeoCAD 采用的是一种高度优化的声明式引用结构。

技术点： 它的核心是一个递归解析器。每一个 .ldr 文件不仅包含顶点，还包含对其他零件文件的“引用”。
开发者启示： 这种“嵌套引用”机制极大减小了复杂装配体的磁盘占用。在处理大规模管网或建筑信息模型（BIM）时，这种原型-实例（Prototype-Instance）的设计模式能有效避免内存爆炸。

2. 高效的“空间索引”与拾取算法

在三维空间中精准点选一块极小的积木，其背后是高效的射线检测（Ray Casting）。

技术点： LeoCAD 并没有每一帧都进行全量碰撞检测，而是维护了一个基于 AABB（轴对齐包围盒） 的层次结构。
开发者启示： 对于开发流体仿真或管路布局软件的同学，可以参考其 lcModel::FindPiece 的实现逻辑。它展示了如何在海量零件中，通过两级筛选（包围盒粗筛 + 深度缓冲细筛）实现毫秒级的交互响应。

3. 约束求解与对齐逻辑 (Snapping)

乐高搭建的本质是“离散点的约束对齐”。

技术点： 源码中实现了一套基于 Grid Snapping 的坐标变换矩阵。零件的吸附不是靠物理模拟，而是靠定义的连接点（Studs）坐标偏移量。
开发者启示： 这种“非连续性约束”对于开发装配式建筑软件或模块化管道设计具有很强的借鉴意义。通过将复杂的连续运动约束简化为离散的步进矩阵，可以显著降低求解器的计算压力。

4. 离线渲染与导出管道 (Export Pipeline)

LeoCAD 提供了一个标准的插件式导出架构。

技术点： 它支持将内部的 OpenGL 状态转换为 POV-Ray 或 Wavefront OBJ。
开发者启示： 它的 lcExport 类解耦了“几何表达”与“文件格式”。如果你正在构建一个需要对接多种仿真引擎（如从 CAD 导出到有限元分析模型）的工具，LeoCAD 的访问者模式（Visitor Pattern）接口设计非常值得学习。

结语

LeoCAD 证明了开源软件在创意设计领域的巨大潜力。它不仅降低了创作的门槛，更通过社区的力量，让这一份纯粹的童趣在数字世界中得以无限延伸。对于从事国产化 CAD 开发或工业仿真的同行来说，LeoCAD 不仅仅是一个业余爱好者的工具，它更像是一个缩减版的“轻量化 3D 引擎”。通过剖析其 C++/Qt 架构，我们可以看到如何在有限的系统资源下，构建出一个既保证响应速度、又兼顾复杂装配逻辑的工业级应用。

如果你也热爱设计、热爱搭建，不妨现在就打开 LeoCAD，亲手构建属于你的“虚拟奇迹”。
