引言

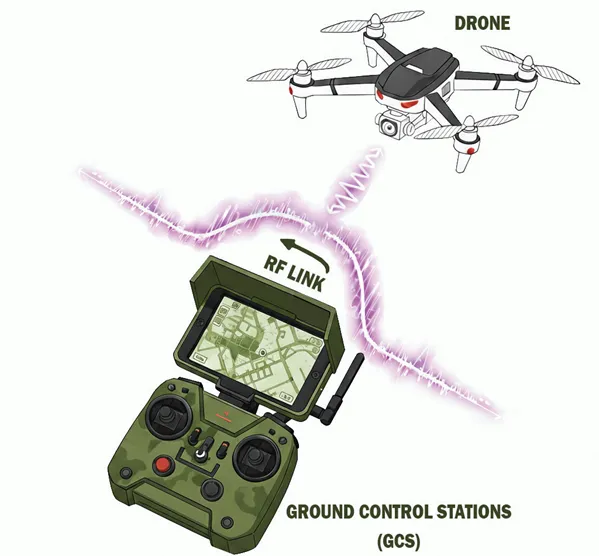

无人机最大的薄弱环节之一是射频信号，它是任务执行的核心组成部分。无人机需收发关键信息，包括控制指令、遥测数据、图片与视频。地面控制站（GCS）由遥控设备构成，向无人机机载接收机发送信号，接收机处理指令以控制电机及其他功能。控制链路传输高度、速度、剩余电量等信息，同时回传无人机任务状态，如机载摄像头的实时视频流。

无人机可采用不同频段优化性能。工业、科学、医疗（ISM）频段被广泛使用，尤其在消费级无人机领域，因其为免授权频谱。此外，无人机还会采用跳频、扩频等其他频率与隐身技术，规避敌方信号侦测。无人机也可自主运行，仅依靠 GPS 或光学航路点完成任务。频率、距离与带宽的基本规律适用：与地面控制站距离越远，带宽越小；而低频段通常存在更严重的发射机拥堵。

例如，2.4GHz ISM 频段信号可用于更远距离的控制信号传输，但该频段常被 Wi‑Fi、蓝牙甚至微波炉等设备占用，易产生干扰。5GHz ISM 频段带宽更高、时延更低，适用于高速视频传输，画面更清晰。该频段信道更多、拥堵更少，但传输距离短于 2.4GHz，且更易被障碍物遮挡。许多高端无人机采用双频 / 多频系统，2.4GHz 专用于控制、5GHz 专用于视频，兼顾两者优势。部分无人机可在频段间自动切换，或允许用户手动选择适配环境的最优频段。例如在繁忙城区，无人机可切换至 5GHz 以避开信号干扰。

软件无线电在无人机测试中的应用

软件定义无线电（SDR）为无人机测试提供强大且灵活的能力，通过跳频、干扰、信号分析等软件化功能，实现高适配性、高级安全防护与全面分析。SDR 可在多种场景下测试通信链路、压力测试安全机制、侦测非法无人机，并研发安全作业方案。Tabor（泰伯电子）Proteus 系列软件定义无线电，凭借先进的商用现货（COTS）收发器技术，具备无与伦比的性能，确保测试与评估过程精准高效。

Proteus SDR 核心特性：

直接数字架构：采用宽带射频数模转换器（DAC）与模数转换器（ADC），可精准生成最高 10GHz 信号
高性能：发射瞬时带宽最高 4.5GHz，大容量存储与动态上传能力，支持连续波形存储
实时适配性：接收瞬时带宽 2.7GHz，可编程 FPGA，可实时适配威胁行为
可扩展性与灵活性：可配置为台式、桌面式或 PXI 模块仪器，所有通道支持全相位相干操作。

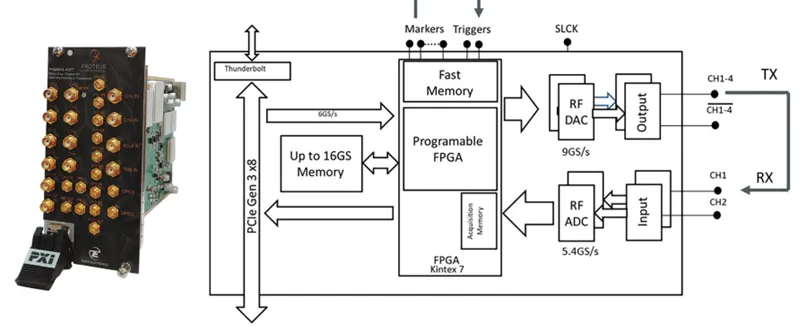

泰伯任意波形收发器是基于模块级系统理念的软件定义无线电，模块核心包括射频数模 / 模数转换器、用户可编程 FPGA、大容量存储器与高速数据总线技术。

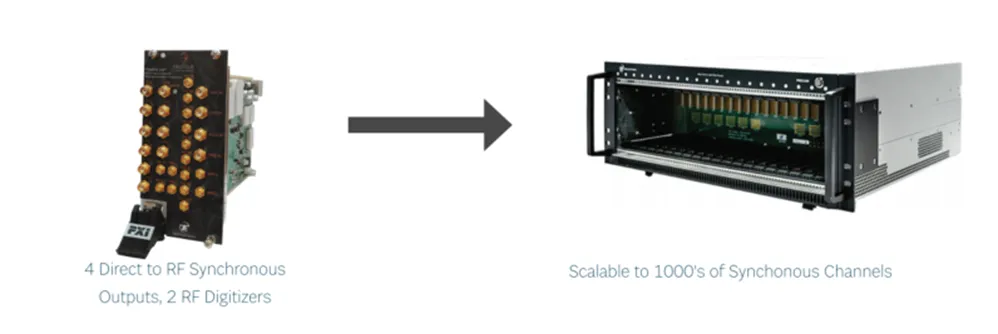

Proteus系统为模块化平台，包含 4 通道直接射频模块，具备相位相干与确定性时序特性。发射机可按需扩展至数百通道。该架构支持宽带高分辨率波形生成，并搭载易用的测试测量类编程语言（SCP），可快速创建序列波形，高效构建复杂的新兴威胁场景。

测试场景

（1）拥堵、干扰与敏感性测试

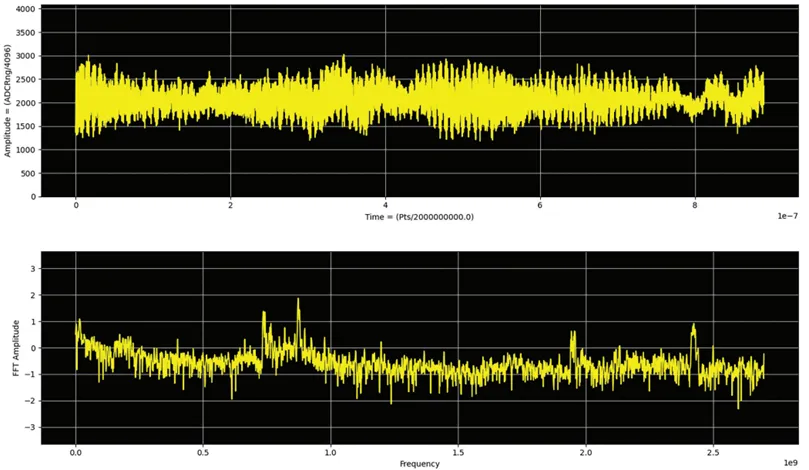

验证无人机在频谱拥挤或对抗环境下的抗干扰与抗压制能力。泰伯 Proteus SDR 在宽带电磁发射（EME）生成与分析方面表现卓越。其宽带 DAC 技术可在直接工作模式下生成最宽 4GHz 的频谱，或每通道支持最多 2 个 IQ 调制器，以数字方式生成射频调制信号，带宽可达 1–2GHz（依配置而定）。泰伯采集系统可捕获2.7GHz 瞬时带宽：

（2）干扰与欺骗测试

泰伯 Proteus SDR 具备先进的无人机信号干扰与欺骗能力。

宽带噪声干扰：可轻松生成最高 4GHz 带宽的宽带噪声，适用于基础干扰场景
定向干扰：单模块配备 4 路相干输出，支持波束赋形，可模拟定向干扰机，测试无人机抗定向干扰能力
欺骗：可直接从基带单元、GPU 或磁盘阵列（RAID）流式传输 IQ 数据并调制至射频输出，验证无人机对反制控制信号的敏感性

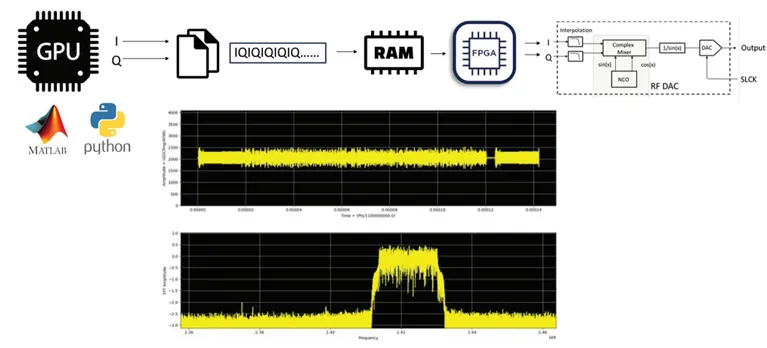

IQ 数据可通过 PCle 接口连续流式传输并调制至射频载波：

（3）实验室复现真实场景

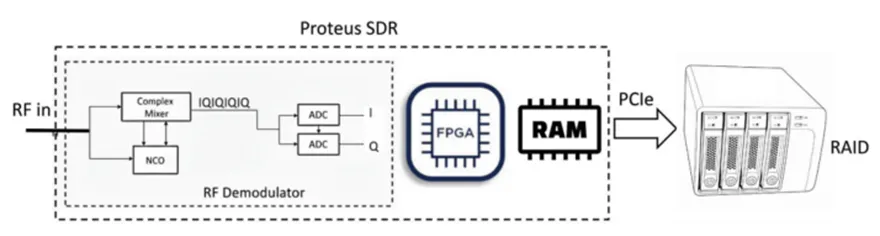

Proteus SDR 同时具备射频记录仪功能，将数字化仪连接至大容量存储设备（如 RAID），可录制数小时的环境与射频信号行为及协议数据，用于问题根因分析。解调后的射频数据可按 IQ 对形式连续流式传输至记录设备：

（4）动态移动环境仿真

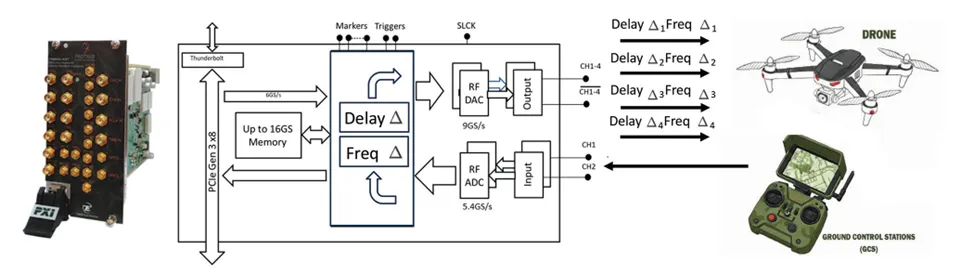

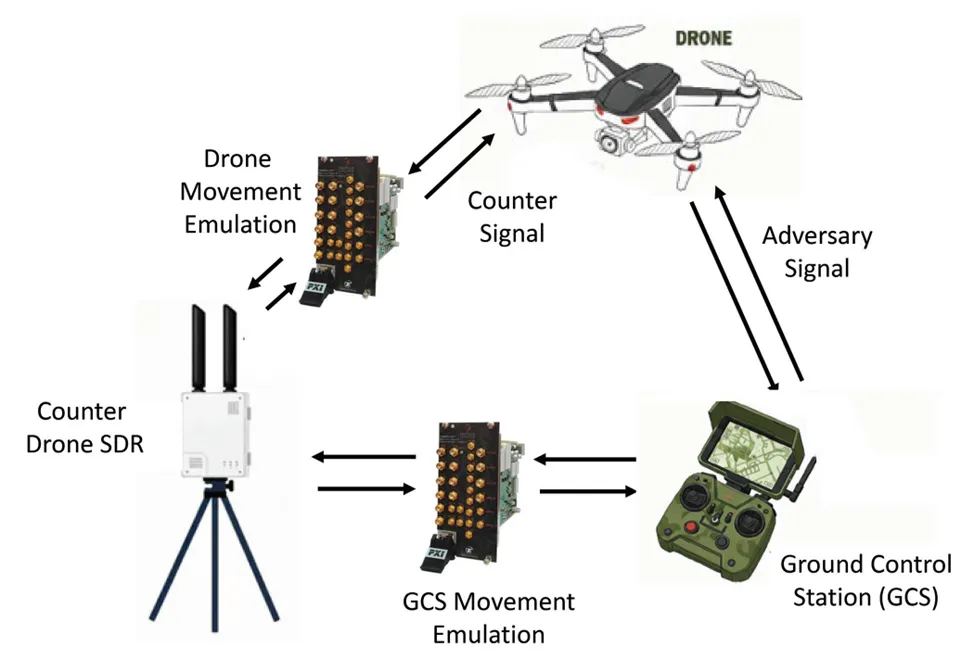

Proteus SDR 的 FPGA 内置实时多普勒与距离仿真功能，可对接收与重发信号添加时延与频偏，模拟运动状态。速度与距离可实时调整，仿真飞行过程。

运动仿真是软件定义无线电测试的关键应用，为在可控实验室环境中验证反无人机系统性能提供稳定可重复的方法。该技术可动态模拟真实世界运动及对应的射频信号特性变化。反无人机系统的 SDR 性能可在实验台完成验证。

（5）系统整合应用

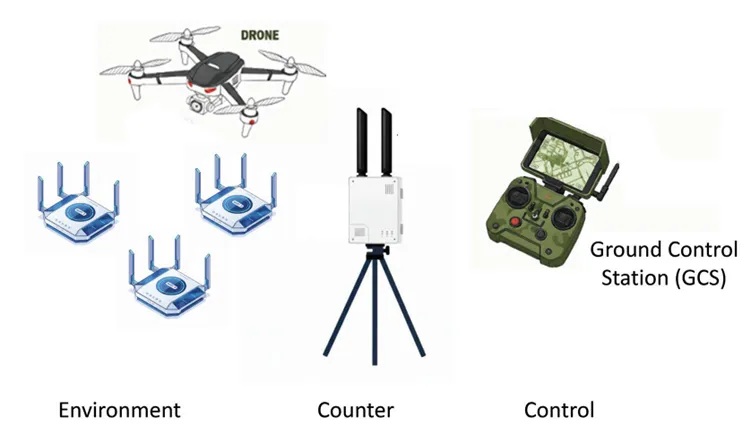

借助Proteus 模块化 SDR，可构建完整的射频环境、任务仿真与敌方攻击场景，确保无人机在城区、郊区等各类战场环境下顺利完成任务。Proteus SDR 模块化架构支持构建复杂射频环境。

结论

泰伯 Proteus 软件定义无线电（SDR）凭借高性能射频数模 / 模数转换器的宽带收发架构，成为无人机射频信号分析的卓越工具。其具备强大的信号生成能力，包括宽带环境生成、噪声干扰、IQ 数据流式转射频；同时可作为核心射频记录仪，通过高速 PCle 接口将 IQ 数据流式传输至大容量存储设备（如 RAID 系统）。收发协同工作时，可调整时延与多普勒效应以模拟运动。其相干模块化架构支持测试与评估团队构建复杂、实时的真实场景，验证无人机与反无人机任务的性能与效能。
