盈建科BIM智能设计软件，基于盈建科自主知识产权的BIM平台及参数化建模技术，面向施工单位提供的专业施工深化设计工具，为工程技术人员施工深化设计、安全计算、项目精细化管理等提供数字化解决方案。

其中，协同工具软件的主要功能是将二维图纸转为三维模型，本期主要为大家讲解在dwg转换过程前的准备工作。

自动识别平面图中的图形、表格、标注信息，将二维图素与模型建立匹配关系，从而生成BIM模型。因此，软件在分析图形的过程中，主要是识别图层、表格信息进行转图信息的提取。

分析图形包括自动识别转图相关构件的图素，自动识别文字图表和分析各层平面并组装，从而完成生成全楼模型的所需的全部要素，操作非常简单，只需框选全部需要分析的平面图形（优先选择结构平面图或梁配筋平面图），这是软件最智能、最关键的一步。

1.文件格式及储存要求

（1）dwg转图：

优先带有图层信息的dwg设计图纸，最好是T3版本文件（转图效率高）。盈建科自主研发的看图软件【元图CAD】包含此功能。

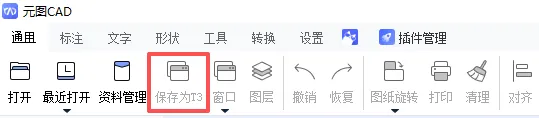

图1 元图CAD转T3

（2）文件储存：

A.转图之前，应单独建立一个文件夹存放该项目文件；

B.不同模型，应分开模型进行存放；

C.文件发送，可以将文件夹整体打包以保证信息完整（非必须）。

（3）模型应用：

协调工具软件生成模型格式后缀为yjk，另外自动生成兼容模型ymd文件，该ymd文件可应用到模板脚手架设计软件、木模板设计软件等。

2.图纸选择及合并

（1）优先选择《结构平面图（含梁尺寸、板厚标注）》，若无结构平面图再选择《梁配筋平面图（含梁尺寸，无板厚）》。前者在转图过程中，可同步识别板厚；后者会多一个步骤【拷贝它图构件】，再进行模型生成。

（2）若设计图纸以多文件形式存储时，可通过【合并图纸】、【插入图纸】功能实现合并。

视频1 图纸合并

视频2 转图过程

3.块处理

前文提到，dwg转图过程中主要是识别文件中的图层信息，因此可以在分析图形前可以将图纸中的【块】炸开，提高转图效率。

视频3 块炸开过程

4.无楼层表处理方式

无楼层表，即软件无法获取层高信息，可以在【标准层编辑】界面调整各个平面图的层高，以及【楼层组装】中调整各个自然层组装顺序、次数以及标高体系。

视频4 无楼层表处理过程

5.无图名处理方式

无图名，即软件无法获取平面图归属信息，可以使用【指定标准层范围】手动增加平面图归属关系，再根据上一步所述，调整层高、组装顺序等。

视频5 无图名处理过程

6.基点不统一处理方式

通常是由于轴网不统一导致，例如地下室轴网范围比地上部分轴网范围大，因此软件在识别轴网、定义基点的时候，可能有所不同。此时可以通过【修改基点】或【批量修改基点】对其进行统一。

视频6 基点不统一处理过程

7.施工图视图确认

（1）俯/仰视图画法

生成模型前，应确认设计图纸采用的绘图方式是俯视图画法或者仰视图画法，并在【设置参数】中调整。

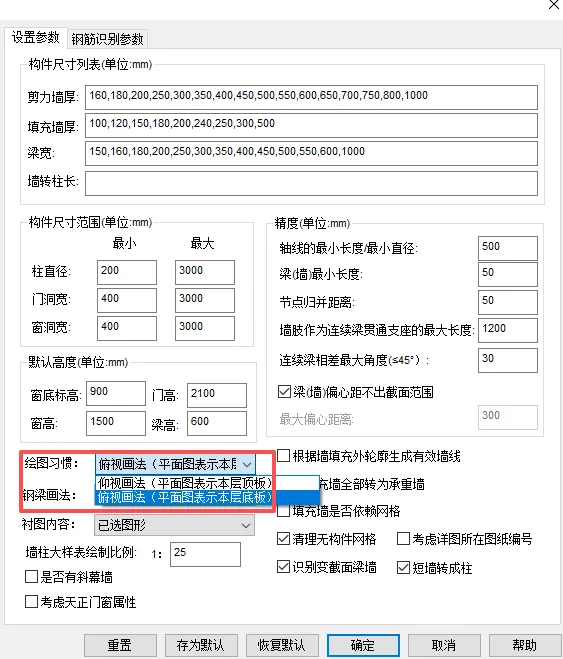

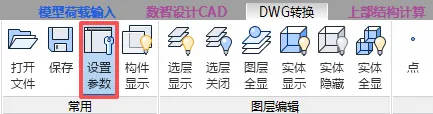

图2 转图设置参数

（2）墙柱轮廓叠加处理

部分情况下，梁、板配筋图中，会将上、下2层的墙柱轮廓叠加在一张平面图中，若图纸采用的是俯视图画法，则应删除上层墙柱轮廓，保留下层墙柱轮廓。

或者分析图形时，将墙柱平面图一同框选分析，软件会自动判断墙柱归属关系。

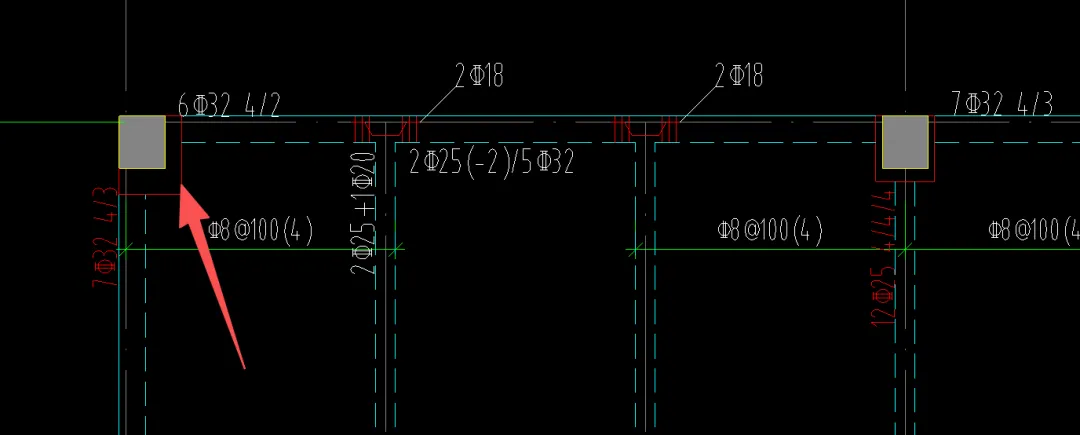

图3 墙柱轮廓叠加处理

（3）楼层组装信息查看

如采用俯视图画法时，标准层层高对应的应该是下一层的楼层高度。例如二层梁板配筋图对应的应该是一层的层高。
