装配式泵房里的Revit插件，到底能干什么？

装配式泵房这个话题，前面聊过行业现状，也聊过破局的思路。有读者问：道理都懂，但具体落地的时候，Revit插件能帮上什么忙？

这个问题问得很实在。

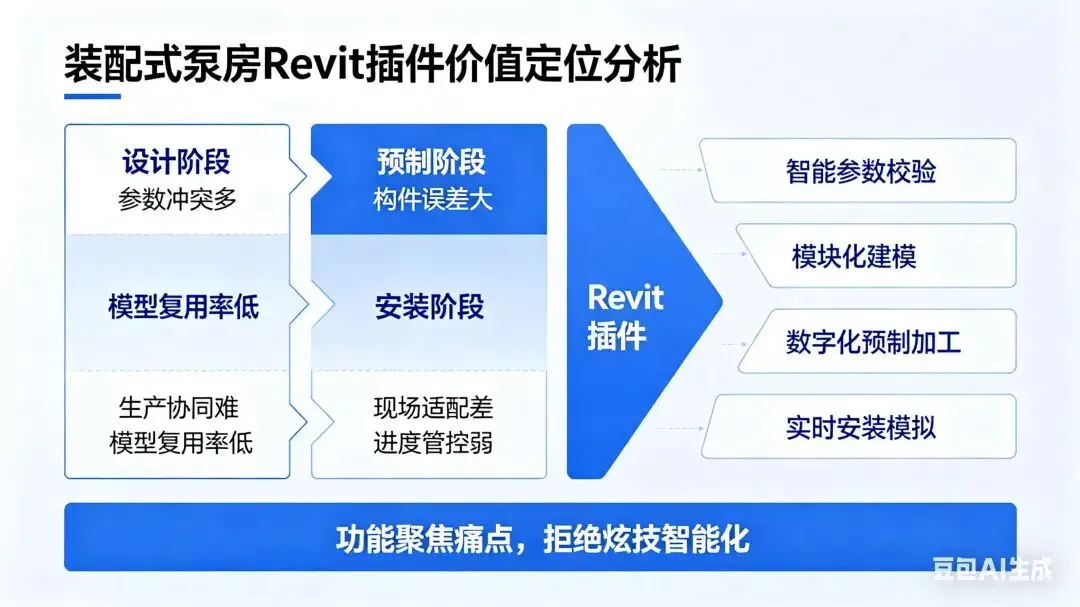

装配式泵房涉及设计、预制、安装三段，每一段都有具体的痛点。Revit插件如果能对准这些痛点来做，才是有价值的，而不是为了"智能化"三个字做几个炫技功能。

今天不聊虚的，拿一个真实的产品功能需求表来拆解——看看一个面向装配式泵房的Revit插件，到底应该做成什么样子。

模块一：泵组模块

泵组是泵房的核心，也是装配式里最复杂的单元。

一个典型的泵组模块，涉及的东西很多：泵本体、进出口管道、阀门组、减震器、基座……这些东西如果全部预制，对建模精度要求非常高。

Revit插件在泵组模块里能做的事，至少有以下几件：

① 泵组布置不是简单地把泵放进去就完了。泵组布置要考虑：进口阀组空间是否足够、出口止回阀方向对不对、检修空间留没留、减震器位置是否合理。

插件可以做的：根据泵的型号，自动推荐布置方案（比如立式泵和卧式泵的阀组布置逻辑完全不同），并在模型里标注出检修空间和安装方向。

② 泵组出图装配式泵组预制之前，必须出加工图。传统做法是手动框选、手动标注三视图，费时间且容易漏。

插件可以做的：选中一个泵组模块，自动生成三视图标注图，自动标注接口尺寸、法兰类型、螺栓规格。这张图直接给工厂，就是生产依据。

③ 泵组材料统计一个泵组涉及多少种规格的法兰、多少套螺栓、多少块减震器，传统做法要预算员对着图纸手动算。

插件可以做的：按泵组模块自动统计材料清单，输出Excel。更高级一点，可以接入减震器计算逻辑——根据泵的功率、转速、重量，自动算出需要几组减震器、每组载荷多少。

★

减震器计算这个事，很多人忽略。但装配式泵房里减震器是预制的一部分，算错了，泵装上去震动超标，现场没法治。

模块二：冷机装配模块 + 板换装配模块

冷机和板换，通常是放在一起说的。大型泵房（比如冷链物流中心的制冷泵房）里，冷机和板换往往是一个系统里的两个环节。

这两个装配模块的难点在于：设备外形不标准，连接管道复杂，空间紧凑。

Revit插件能做的，核心是布置和出图：

① 冷机/板换布置根据设备样本尺寸，在Revit里自动放置设备模型，并自动生成进出口管道的连接方案。接口位置、管径、连接方式，全部按样本参数来。

② 装配模块出图冷机和板换的装配图，传统上要画得很细：设备外形、接口位置、连接管道、支吊架位置，全部要在图里表达清楚。

插件可以做：选中冷机（或板换）装配模块，自动生成装配图，自动标注所有连接尺寸。这张图同样直接给工厂，用于模块化预制。

为什么要把冷机和板换放在一起做？因为实际工程里，冷机和板换通常成对出现，管道连接关系紧密。分开做装配模块，现场拼装的时候容易出现接口对不上的问题。合在一起做，整体性更好。

模块三：综合管线模块

综合管线模块，是装配式泵房里工程量最大的一块。

泵房里的管道，通常不是一根两根，而是几十根甚至上百根集中布置。这些管道如果要模块化预制，第一步是把管线拆分成可预制的模块单元。

这件事，手工做非常费时间。Revit插件可以做的，是自动拆分：

① 模块化分段设计根据预设规则，把泵房里的综合管线自动拆分成预制模块。规则可以自定义，比如：

• 按管径：DN100以下不拆分，DN100以上每3米一个模块
• 按系统：给水、消防、空调水系统分开
• 按空间位置：泵房内、泵房外、穿墙段分开

拆完之后，每个模块自动编号，自动生成模块信息表（编号、管径、长度、连接件规格、安装位置）。

② 模块碰撞检查拆分完了之后，还要检查模块之间、模块和结构体之间有没有碰撞。

插件可以做的：在拆分完成后，自动做一次碰撞检查，把问题标出来。这一步如果手工做，要一个个模块框选，非常慢。

★

我做过的项目里，综合管线模块如果手工拆分，一个人一天能做两三组，用插件自动拆，半小时能出初步方案，剩下的时间用来调整和优化。

模块四：成品/抗震支吊架

支吊架是泵房里最容易被忽视、但出问题最多的环节。

装配式泵房的管道是预制好的，运到现场之后支吊架的位置必须和预制模块匹配。如果支吊架打不上去，或者承载力不够，现场只能返工。

Revit插件在支吊架这里的价值，是"自动推荐"和"自动布置"：

① 自动推荐杆件型号根据管道管径、介质类型、保温层厚度，自动推荐支吊架的杆件型号。

比如：DN150的空调水管，保温厚度50mm，按规范支吊架间距是4米，那么需要什么规格的吊杆、什么规格的托臂，插件可以帮你算出来。

更进一步，如果是抗震支吊架，还要考虑地震作用下的水平荷载。这个计算手工做很繁琐，插件可以内置规范算法，自动算出需要几组抗震支架、每组承载力多少。

② 自动布置支吊架根据推荐结果，在Revit模型里自动放置支吊架族实例。

遇到梁、墙等结构障碍物，自动调整位置或者切换支架类型（比如从吊架切换成龙门架）。布置完之后，自动出支吊架材料表，直接给采购用。

设计预制安装三个阶段

装配式机房的三个阶段：

设计阶段：
  泵组布置 + 冷机/板换布置 + 综合管线拆分 + 支吊架布置
    ↓
预制阶段：
  泵组出图 + 装配模块出图 + 材料统计（BOM输出）
    ↓
安装阶段：
  模块编号追踪 + 支吊架安装指引 + 现场问题反馈

Revit插件如果能在这四个模块里扎扎实实做好，设计数据和预制数据之间的断层就有机会被打通。

而这条链的打通，才是装配式泵房真正落地的起点。

写到最后

拆解完这四个模块，其实有个更深的感受：

Revit插件在装配式泵房里能做的事，技术上没有一个是"做不到"的。泵组布置能做到，自动拆分能做到，支吊架推荐能做到，材料统计也能做到。

难的是——把这四个模块做成一个连贯的工作流，而不是四个孤立的功能。

设计院用一套逻辑布置泵组，插件按另一套逻辑拆分管线，预制厂又按第三套逻辑生产。只要中间哪一个环节的数据标准不统一，插件做得再好，落地的效果都会打折扣。

所以Revit插件在装配式泵房里的真正价值，不只是"能实现哪些功能"，更是推动设计、预制、安装三段的数据标准统一。

这件事，靠一个插件做不到，但一个好用的插件，可以成为推动标准统一的起点。
