FreeCAD的App模块架构分析

App 模块是 FreeCAD 的核心业务逻辑层，构建在 Base 层之上，定义了文档、属性、特征、表达式、事务等核心概念，是整个 FreeCAD 的"心脏"。App 模块约有 120+ 个源文件，是整个 FreeCAD 的灵魂所在，涵盖了文档生命周期、属性系统、表达式引擎、事务/撤销、扩展机制、链接系统等所有核心业务抽象。Base 层 : 提供"语言"——类型系统、Python绑定、序列化原语、设计模式基础；App 层 : 使用"语言"构建"产物"——文档、属性、特征、表达式、事务等业务概念

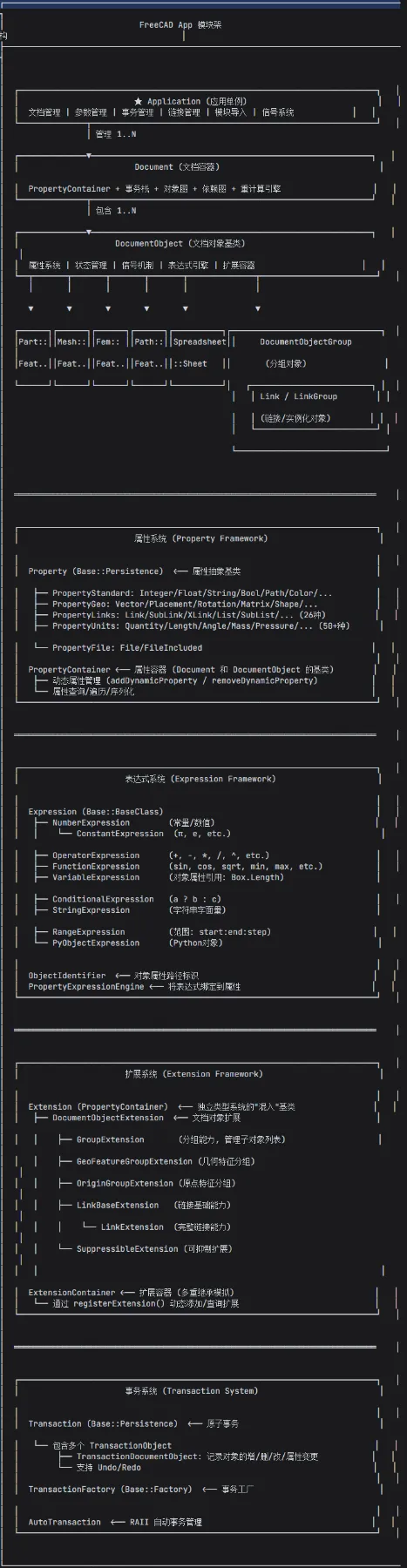

架构总览

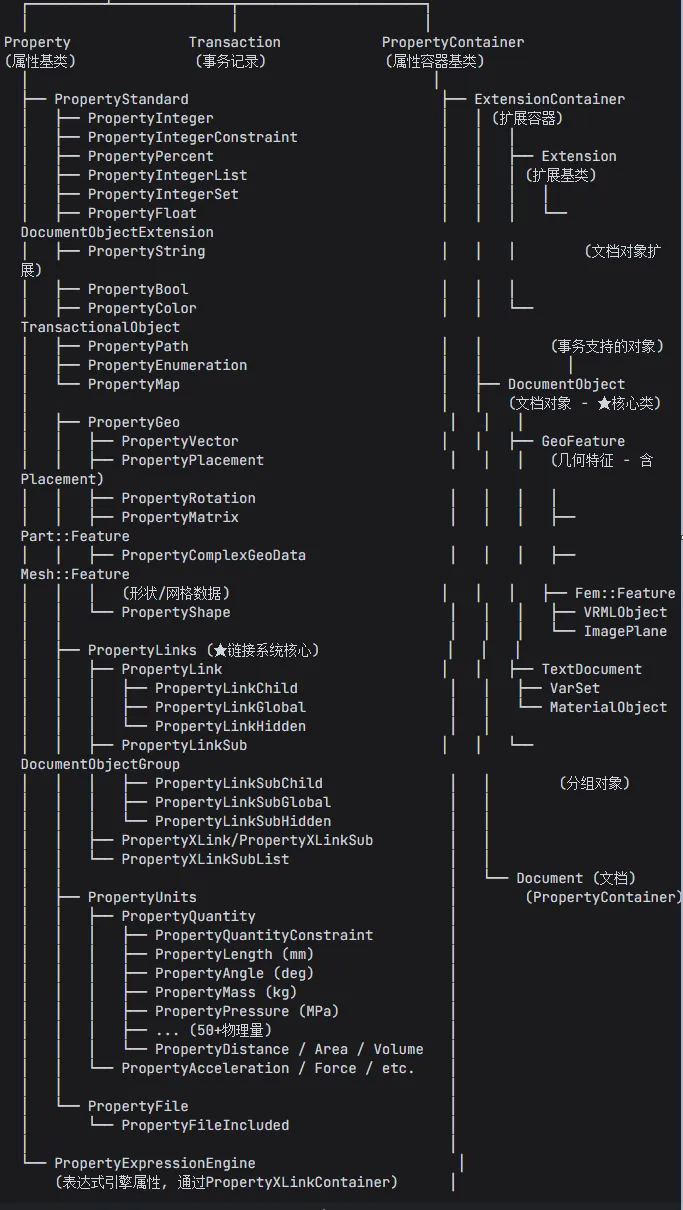

类继承层次图

核心子系统详解

1. Application — 应用单例

全局访问 : App::GetApplication()
文档管理 : newDocument() / getDocument() / closeDocument()
参数管理 : GetUserParameter() / GetSystemParameter() → 管理 user.cfg / system.cfg
路径管理 : 通过 ApplicationDirectories 管理资源、宏、插件等路径
链接解析 : getLinksTo() / getLinkedObject() 管理对象间的引用关系
信号系统 : 文档打开/关闭、对象变更等全局信号
动态加载 : 按需加载 .pyd 模块文件

2. Document — 文档容器

继承: PropertyContainer — 文档自身也有属性（如 Comment、Company、Author、License）
对象管理: addObject() / removeObject() / getObject()
事务栈: 维护 Undo/Redo 事务历史
依赖图: 维护对象间的依赖关系，驱动重计算排序

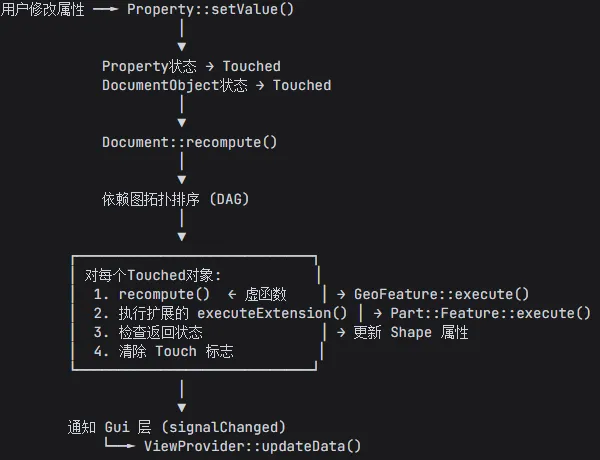

重计算引擎: recompute() 按拓扑序重新执行所有标记为 Touched 的对象
状态管理: 30+ 种状态标志位（Closable, Restoring, Recomputing, ...）
XML序列化: 通过 Save / Restore 将整个文档写入 .FCStd 文件

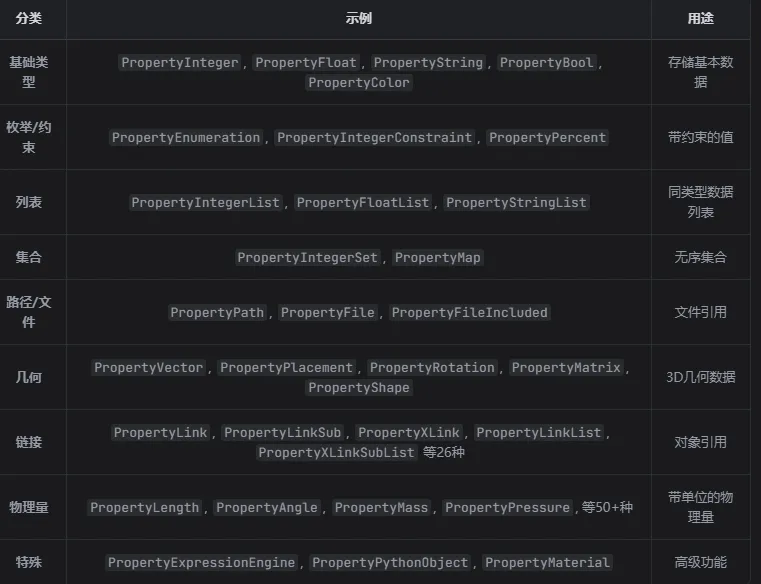

3. Property 属性系统

FreeCAD 最核心的抽象之一，所有可持久化数据都通过属性系统管理：

每个属性有 32 位的 StatusBits 控制行为：

Touched — 是否需要重计算
Immutable — 是否不可变
ReadOnly / Hidden — 编辑器中只读/隐藏
Transient — 不保存到文件
Output — 输出属性（不触发父对象重计算）
NoRecompute — 变更不触发重计算
CopyOnChange — 变更时复制链接对象

4. DocumentObject — 文档对象 (★最核心的类)
class DocumentObject: public TransactionalObject
{
    PropertyString           Label;          // 用户可见标签
    PropertyString           Label2;         // 描述
    PropertyExpressionEngine ExpressionEngine; // 表达式引擎
    PropertyBool             Visibility;     // 可见性
    // 信号
    signal<void(...)> signalBeforeChange;  // 属性即将变更
    signal<void(...)> signalChanged;       // 属性已变更
    signal<void(...)> signalEarlyChanged;  // 早期变更通知
    // 核心方法
    virtual DocumentObjectExecReturn* recompute();  // 重计算
    virtual DocumentObjectExecReturn* execute();    // 执行
    virtual PyObject* getPyObject();                // Python绑定
    virtual const char* getViewProviderName();      // 关联ViewProvider跨层桥接
};
关键状态位 ( ObjectStatus )：

5. 事务系统 (Transaction)

Transaction : 原子事务记录，包含对象的增/删/属性变更
Undo/Redo : 通过 apply(doc, forward=true/false) 实现撤销/重做
跨文档事务 : 支持同一事务ID关联多个文档的操作，实现联合撤销
AutoTransaction : RAII风格的自动事务，函数返回时自动提交
事务类型: addObjectNew , addObjectDel , addObjectChange , addOrRemoveProperty , renameProperty
