现在做大型地面光伏储能电站，不管是投资方、设计院还是工程方，最头疼的已经不是能不能建起来，而是怎么建得安全、高效、好运维、还能扛住电网越来越严的考核标准，过去那种堆集装箱、集中式大 PCS 的老路子，在高海拔、沙漠、弱电网这些复杂场景里，已经开始频繁暴露短板，而华为这套智能组串式储能方案，靠着一包一优化、一簇一管理、分布式温控的全模块化设计，正在成为大型地面电站的主流选型，今天我就结合最新落地案例和设计规范，把这套方案从架构、关键部件到现场安装，一次性讲透，帮大家少踩坑、多拿收益。

PDF共51页，页数太多不在一一叙述.......

一、先搞懂架构：为什么组串式能搞定集中式搞不定的复杂场景

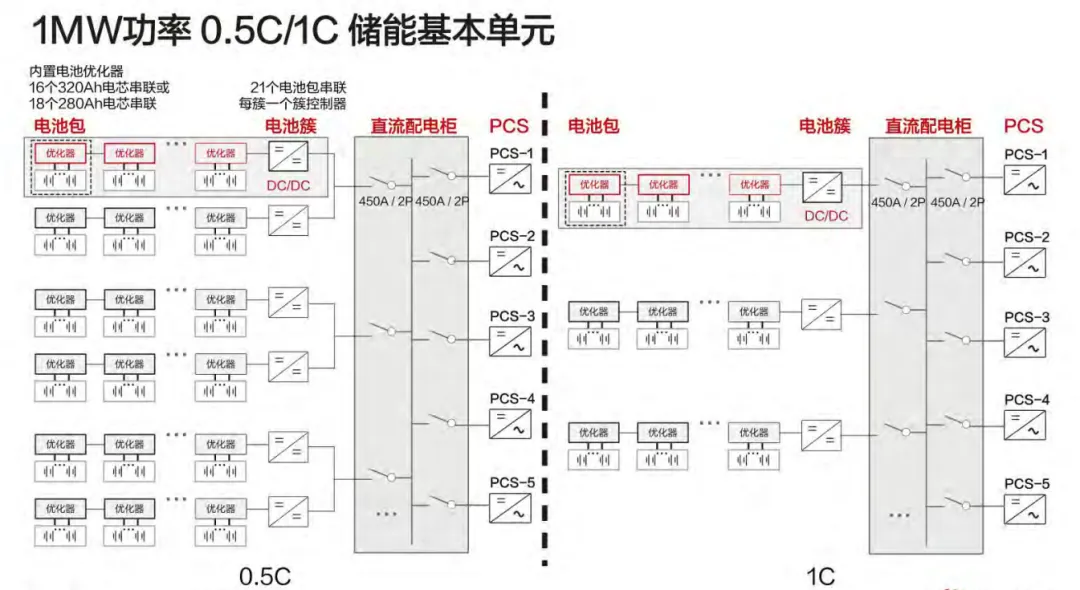

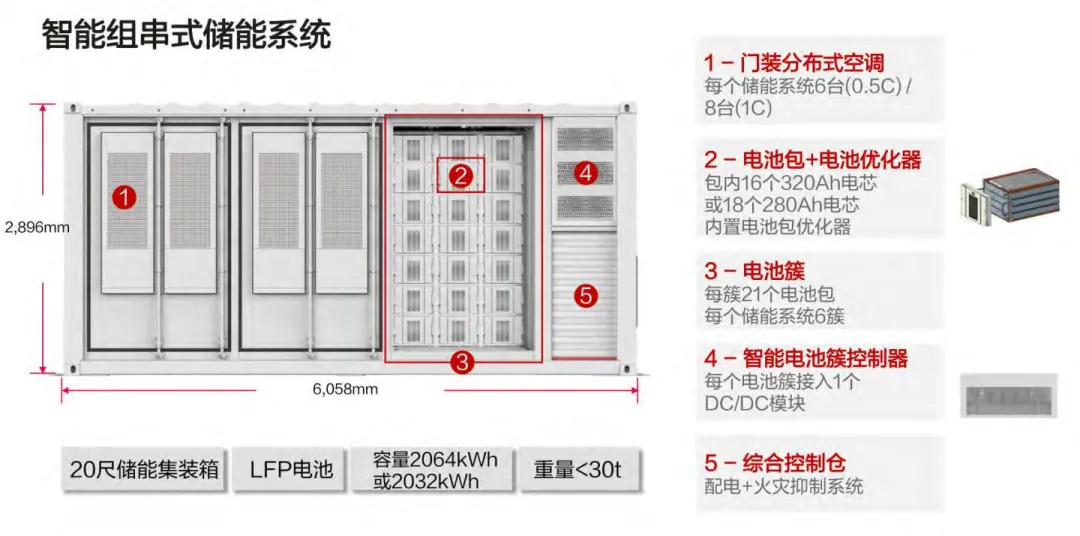

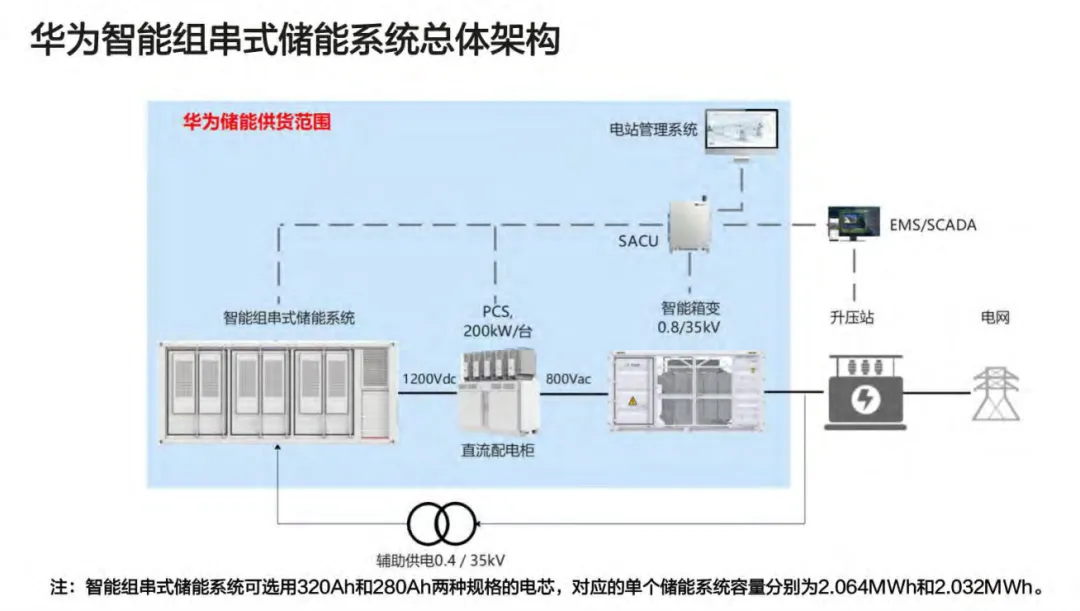

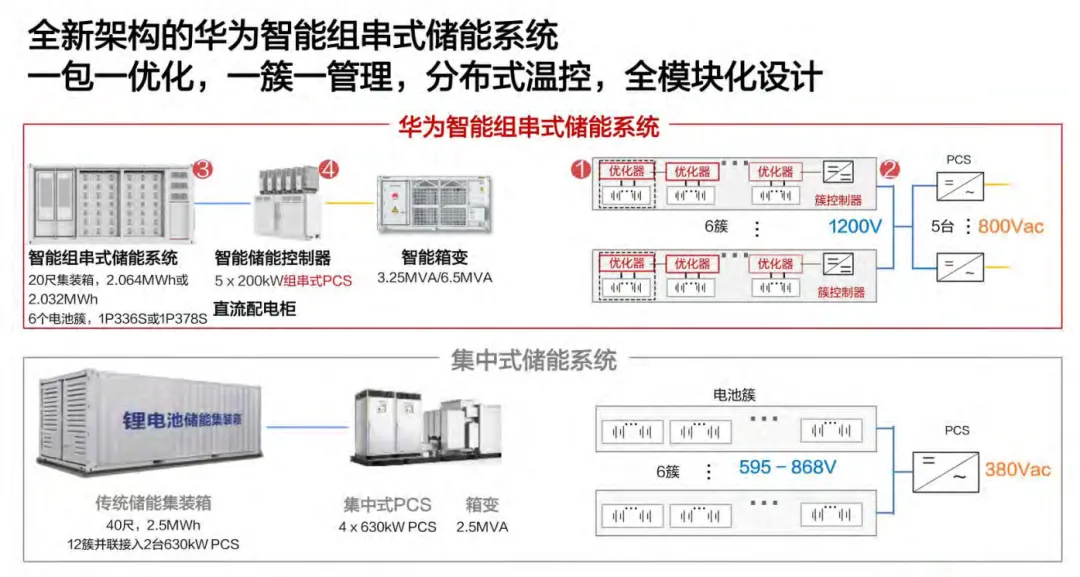

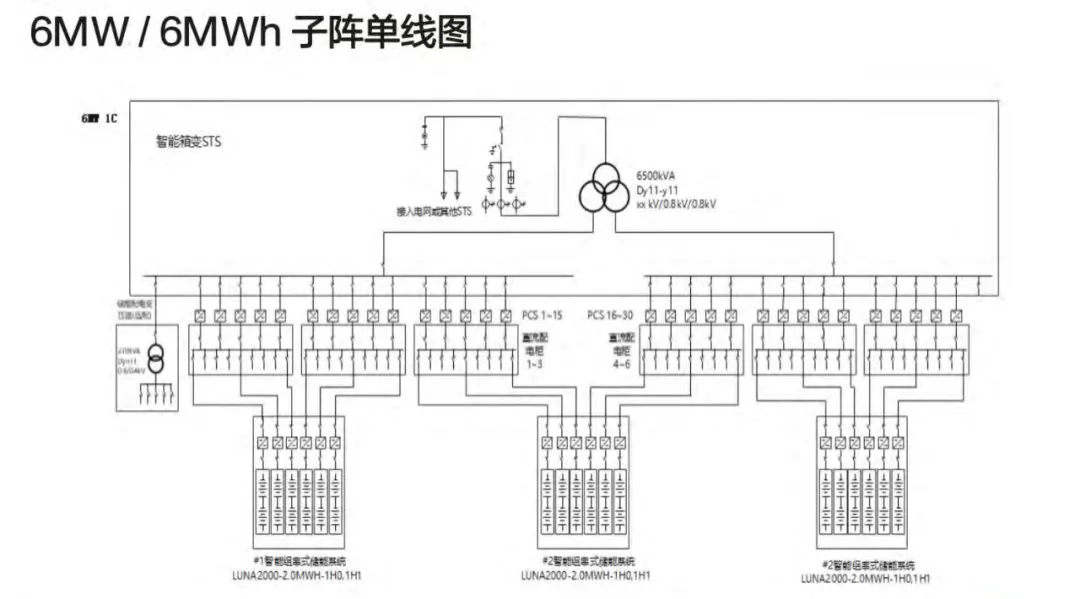

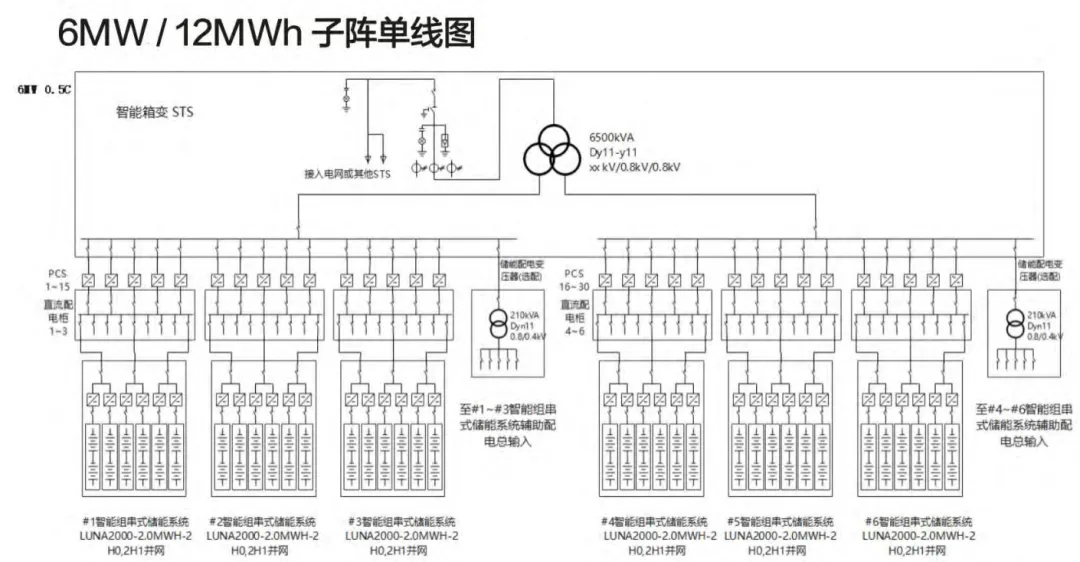

传统集中式储能大多是 40 尺集装箱、2.5MWh 配置，十几簇电池并联挤进一两台大功率 PCS，一旦某一簇电池出问题，很容易拉低整站效率甚至被迫停机，在青海塔拉滩、西藏阿里这类高海拔、温差大、电网弱的地区，这种短板会被无限放大，而华为智能组串式直接换了一套思路，用 20 尺标准集装箱做成 2.064MWh 或 2.032MWh 的标准单元，每个电池包内置独立优化器，每个电池簇配专属簇控制器，5 台 200kW 组串式 PCS 对应一个储能单元，直流侧完全解耦，交流侧再统一汇流升压，就像把一个大水箱拆成多个独立小水罐，单个罐子漏水根本不影响其他罐子正常工作。

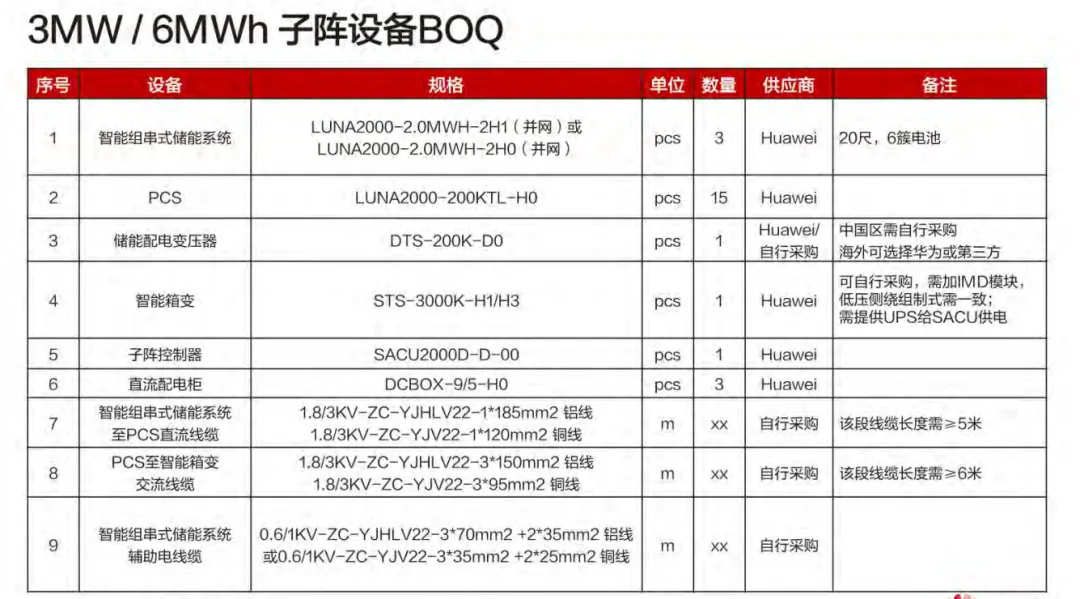

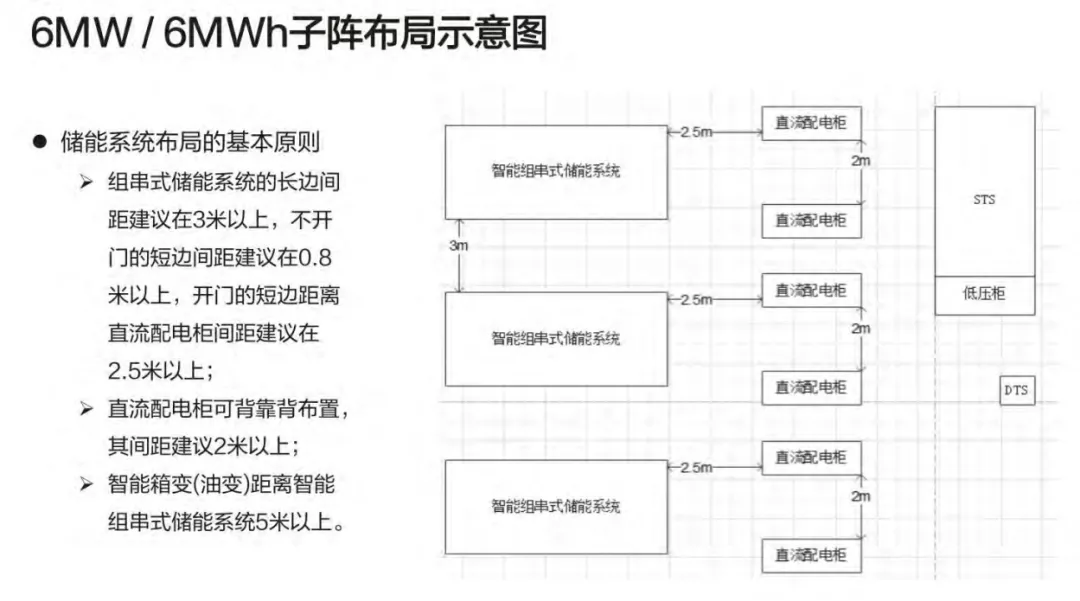

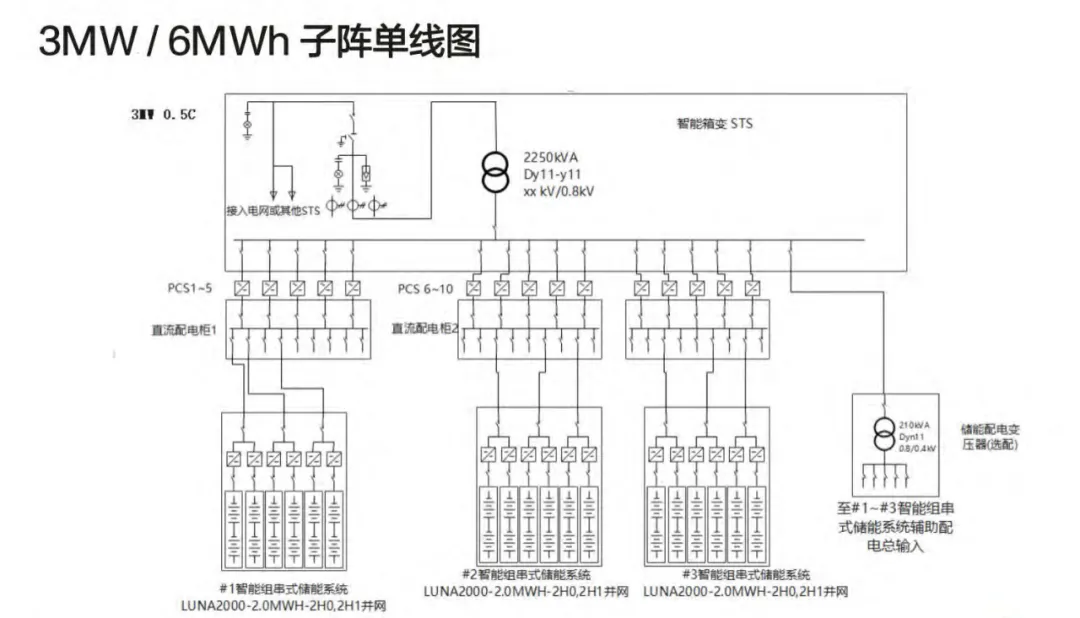

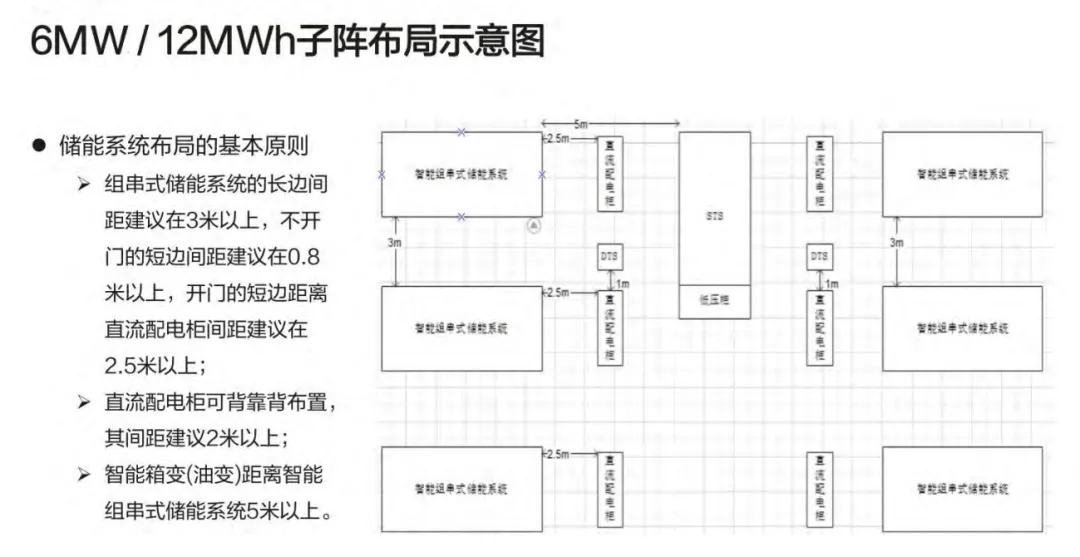

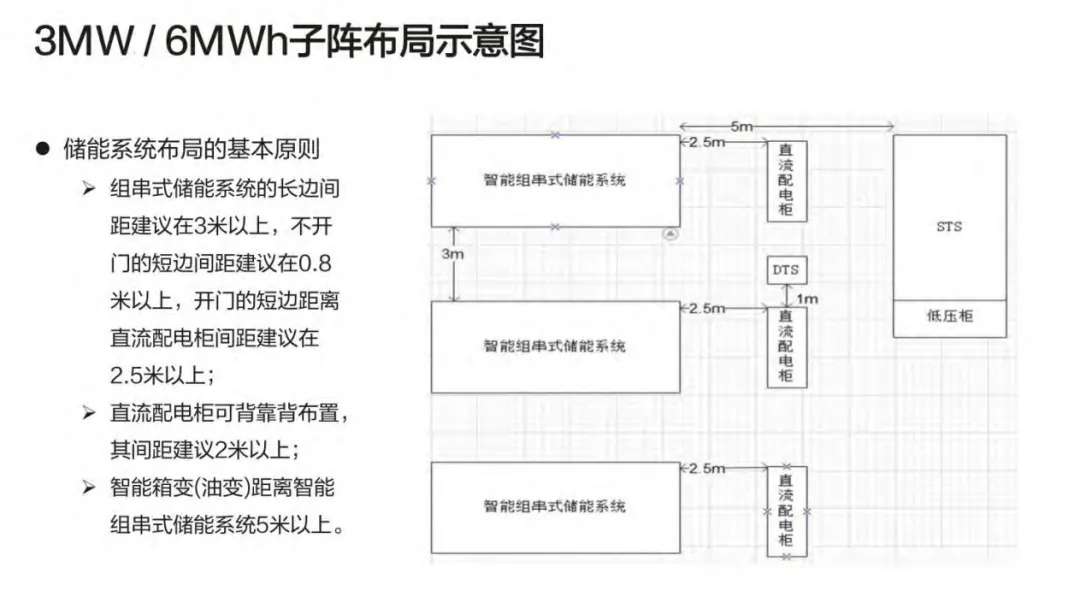

西藏改则 30MW 光伏配套 6MW/24MWh 构网型储能项目就是最好的例子，当地海拔 4600 米、冬季低温 - 35℃，之前光伏出力被死死限制在 1.5MW，用上组串式方案后，不仅电压支撑、惯量响应全部达标，发电利用率直接拉满，这就是分布式架构在极端场景里的真实威力。子阵设计上，现在行业主流是 3MW/6MWh、6MW/6MWh、6MW/12MWh 三种标准配置，布局时长边间距至少 3 米、开门侧短边距直流配电柜不低于 2.5 米、油浸箱变离储能柜保持 5 米以上，这些数字不是拍脑袋来的，是散热、消防、运维通道综合测算后的安全底线，青海 1020MWh 大型储能项目就是按这个标准，一个半月完成安装、一周调试并网，效率远超行业平均水平。

二、关键部件与安全：储能电站的命门，都藏在细节里

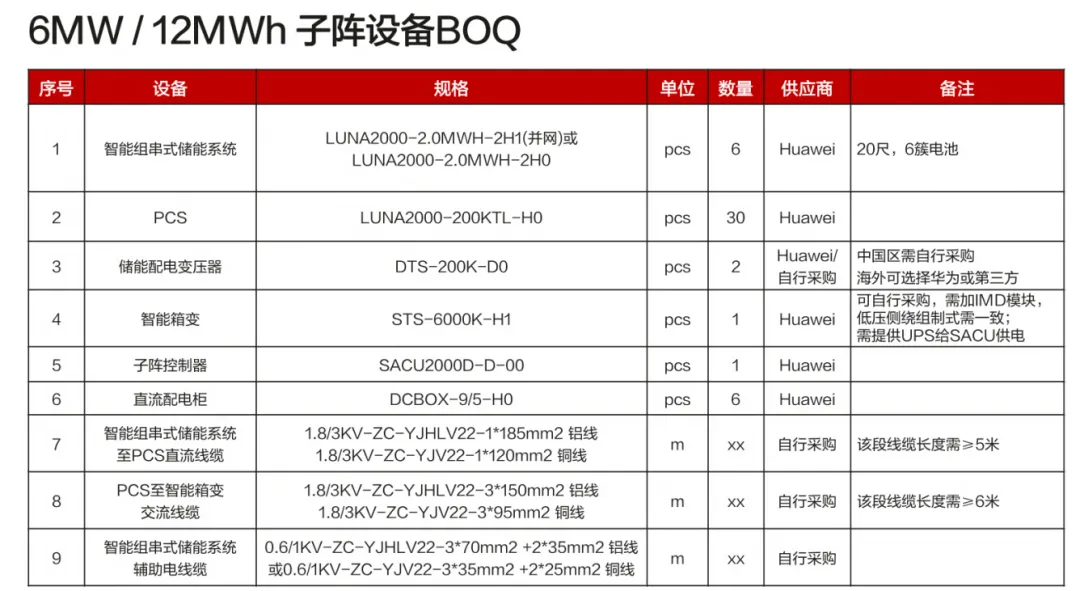

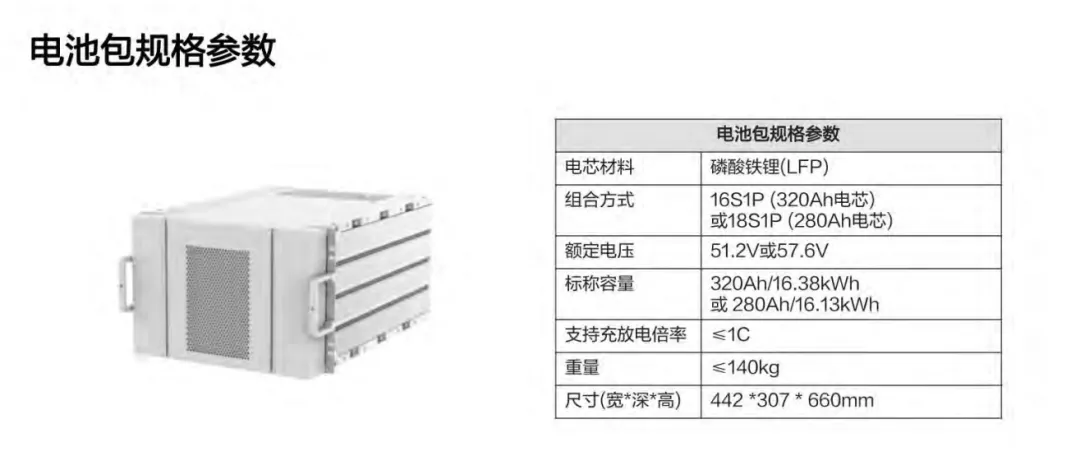

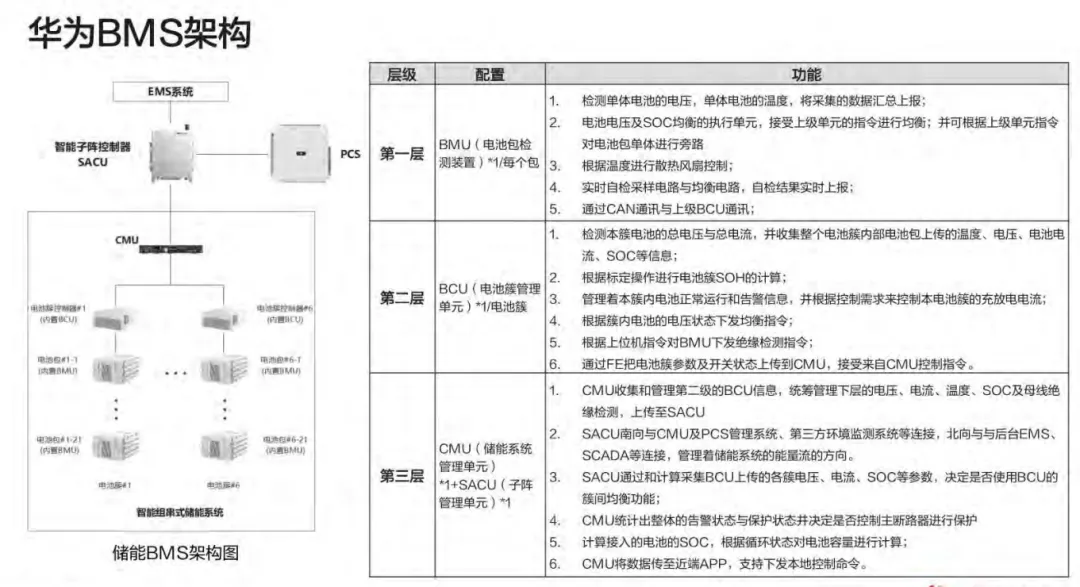

做储能最忌讳只看容量不看核心部件，组串式方案的可靠性，全靠电池包、簇控制器、PCS、直流配电柜和消防系统撑起来。电池包用磷酸铁锂电芯，分 320Ah（16 串）和 280Ah（18 串）两种，单包额定电压 51.2V 或 57.6V、容量约 16kWh，重量控制在 140kg 以内，方便人工搬运更换，每个包自带 BMU，实时监测单体电压温度、执行均衡甚至旁路，从源头避免单电芯故障扩散。

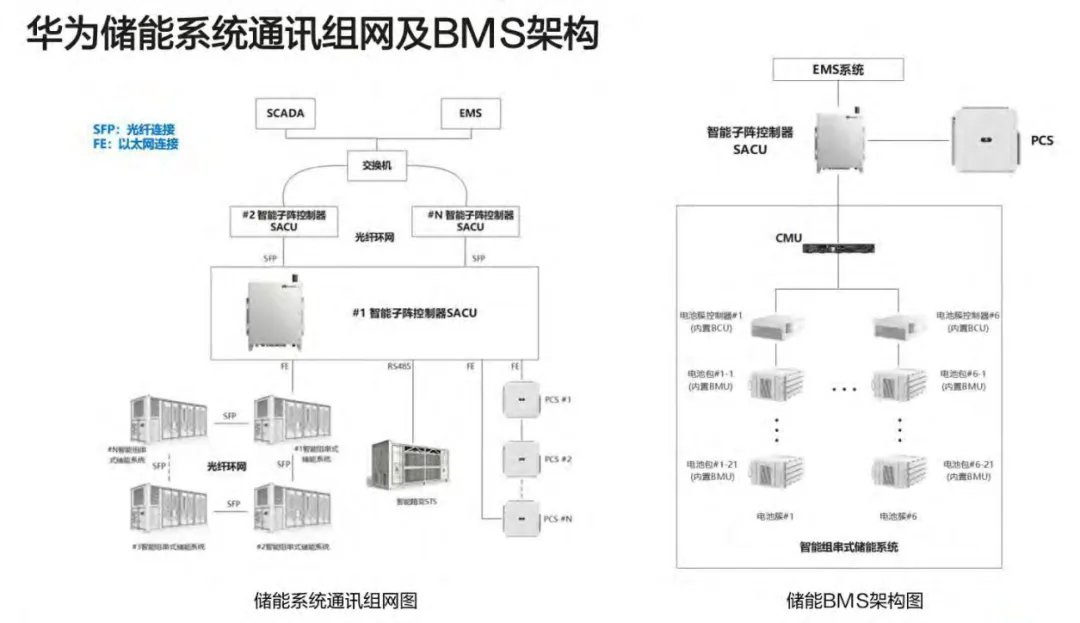

智能电池簇控制器最大效率 99%，电池侧电压覆盖 40V-1400V，母线侧额定 1200V，IP66 防护加智能风冷，在沙漠高尘、高原低温环境里稳定运行，配合直流配电柜 DCBOX-9/5-H0，最多接入 9 路簇控制器、5 路 PCS，自然散热、防护 IP55，满足 4000 米高海拔使用。

PCS 选用 LUNA2000-200KTL-H0，最高效率 99%，直流宽电压范围适配组串架构，交流侧 800V，总谐波失真低于 3%，具备完整的孤岛、过流、绝缘检测保护，是电网友好型的标配。安全方面，组串式把消防做到极致，每个集装箱配一套 38L FM200 气瓶、26kg 七氟丙烷灭火剂，搭配烟感、温感、可燃气体传感器、水浸传感器组成多层预警，控制逻辑是单探头报警一级预警，双探头触发二级告警，30 秒延时后自动切断 DCDC、关闭空调风扇再释放灭火剂，消防成功率接近 99%，远高于传统方案，新疆哈密百兆瓦时级构网储能项目实测，这套系统能在 50 毫秒内切断故障回路，把热失控风险扼杀在萌芽状态。

三、落地安装：地基、接地、吊装，一步错全白干

很多电站后期故障，根源都在安装环节没按规范来，组串式模块化虽然灵活，但对基础和施工精度要求更高。储能集装箱地基要用 C30 混凝土条形基础，顶面标高误差不超 3mm，地基承载力不低于 100kPa，回填用 3:7 级配砂石，分层夯实密实度≥0.94，因为单台集装箱重量接近 30 吨，基础不稳后期会出现柜体倾斜、线缆拉拽、接头发热等隐患。

接地分两种方案，用 40mm×4mm 热镀锌扁钢预留 300mm，或用 50-240mm² 铜芯线缆，螺栓紧固力矩 26N・m，保证接地电阻符合电网要求，直流配电柜和 PCS 的接地要单独做铜排，接地线径不小于交流线径的一半，力矩 15N・m，防止感应电和漏电风险。吊装是高危环节，吊车起重量要大于 50 吨、工作半径≥10 米，箱体倾斜度≤5°，两根钢缆夹角≤90°，轻起轻落，四个支撑点均匀受力后再摘钩，严禁拖拽和撞击，青海、甘肃的沙漠项目都吃过吊装不规范的亏，内部支架变形、设备松动，后期运维成本翻倍。线缆敷设也有硬指标，储能到 PCS 直流线缆≥5 米，PCS 到箱变交流线缆≥6 米，折弯半径≥15 倍线缆外径，防止过度弯曲导致绝缘破损、局部发热，这些细节看着不起眼，却是决定电站 25 年寿命的关键。

最后想说，2026 年储能行业已经告别野蛮生长，进入安全、效率、收益并重的精品时代，智能组串式储能不是简单的技术升级，而是从集中管控走向分布式智能的底层变革，从西藏阿里的极寒高海拔，到新疆沙漠的高温强沙尘，再到青海的百万千瓦级大型电站，这套方案已经用无数实证证明了自己的价值。对于我们从业者来说，吃透一包一优化、一簇一管理的核心逻辑，严格执行子阵布局、部件选型、安装规范，才能做出真正经得起时间和电网考验的优质储能电站，这既是行业趋势，也是我们每个人的责任。
