夜雨聆风深度解析：澳大利亚测绘报告模板与国家控制网标准——我们的技术对标与思考
引言
在全球化的今天，测绘技术的国际交流日益频繁。澳大利亚作为测绘行业发达国家，其技术标准与管理体系具有重要参考价值。本文基于西澳州主路局（Main Roads WA）认可的《数字地面测量报告模板》以及《澳大利亚测量控制网标准》（ICSM SP1 Version 2.2），从技术细节、质量控制、不确定度评定等维度进行深度解读，并与国内现行做法进行对比，以期提升我公司技术管理水平，为海外项目提供有力支撑。
澳洲测绘报告模板解析
报告结构：模块化、标准化、可追溯
该报告模板采用“填空式”结构，每个章节均有明确要求，确保内容完整、格式统一。其核心模块包括：项目描述、坐标系统、设备清单、测量方法、控制网布设、质量验证、交付成果、问题记录及私人财产联系记录等。

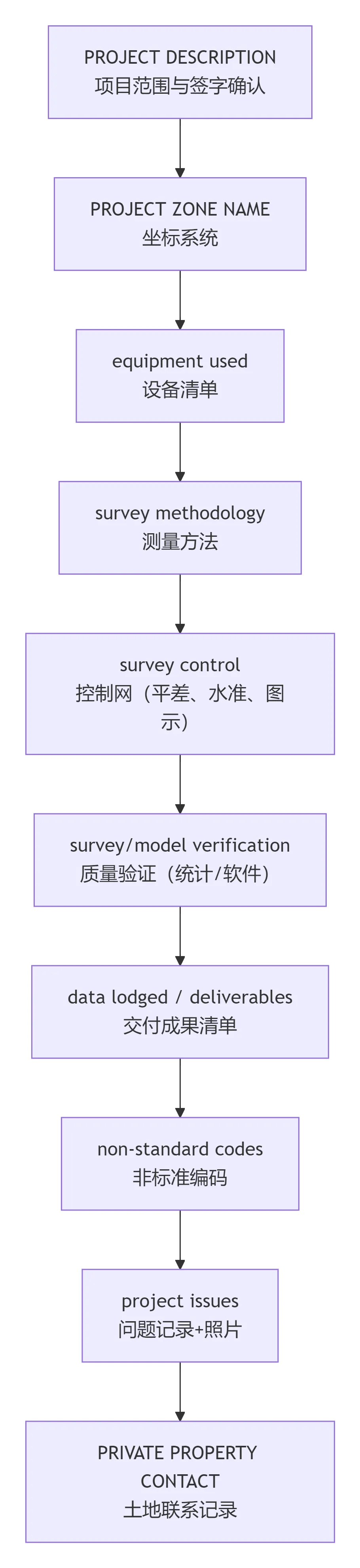

图1 澳洲测绘报告模板结构流程图
技术解读：该模板将测量工作视为“产品”，每个环节都有明确输入输出，且重视过程记录与责任追溯，这对我们提升报告质量具有直接借鉴意义。
关键章节技术亮点

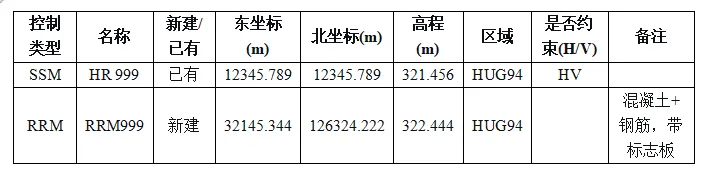

（1）控制点汇总表（Control Summary Table）
亮点：明确标注每个控制点是否参与平差约束（水平/垂直），以及标石类型、通视情况等。这种精细化信息管理，有助于后续使用者正确理解控制点作用。
（2）质量验证（Survey / Model Verification）
要求写明：用什么软件生成三角网、如何检查一致性/粗差、现场检查点的统计汇总。不得仅写“满足精度要求”，必须提供验证方法、软件名称、统计结果。
（3）交付成果清单（Data Lodged / Deliverables Supplied）
每项成果均列明完整文件名，命名规则统一：项目号_里程范围_数据类型_坐标系.扩展名。例如：
H57_SLK_0_10_MLS_Report.docx
PCG94_Tile1.las
H57_SLK_0_10_PCG94.gen
技术启示：规范的命名可避免成果混淆，提高管理效率，建议我公司建立相应文件命名标准。
（4）问题记录与私人财产联系
专门章节记录现场困难（天气、道路变化、无法进入的私人土地、涵洞无法测量等），并附照片。同时设有私人财产联系记录表，记录土地权利人、联系日期、许可条件。这体现了高度的职业责任感与法律风险防范意识。
看专题片，这堂特殊的课以防震知识教育为主题，为学生讲述的是地震知识，应急避险教育。通过观看，不仅让师生学会了避险知识，还提高大家的生命意识和逃生意识。
澳大利亚测量控制网标准（ICSM SP1）核心内容
该标准于2020年12月发布，完全采用 “不确定性（Uncertainty）” 取代传统的“等级/阶”（CLASS/ORDER），作为控制网质量评价指标。
三种不确定性的定义
标准定义了三种不确定性，分别适用于不同评价场景：
Survey Uncertainty (SU)：控制点相对于本次测量本身的精度，不受基准点误差影响。通过最小约束平差获得，反映测量内部符合精度。
Positional Uncertainty (PU)：控制点相对于国家大地基准（GDA2020）的绝对精度，包含基准点误差。通过完全约束平差获得。
Relative Uncertainty (RU)：任意两点之间的相对精度。可表达为绝对值（如±2 cm）或比例（如1/100000）。
数学表达式（以水平方向为例）：
其中，σ₁、σ₂为两点点位中误差，ρ₁₂为协因数。
最小二乘平差强制要求
“The horizontal and/or vertical coordinates and uncertainties of survey control marks in a Datum Control Survey shall be estimated using a rigorous least squares adjustment process.”
基准控制网必须采用严密最小二乘平差评估不确定性。一般控制网也建议采用。
平差模型：
基准与高程系统
平面基准：GDA2020（基于ITRF2014，历元2020.0），投影为MGA2020（UTM）。
高程基准：AHD（澳大利亚高程基准），通过AUSGeoid2020模型从椭球高转换。
高程转换公式：
其中，hell为椭球高，N为大地水准面差距（由AUSGeoid2020模型提供）。
对于无AHD控制点的地区，允许使用当地高程基准或实测平均海平面，但必须明确说明。
3.4
不确定性的表达方式
标准允许使用以下三种形式表达95%置信水平的不确定性：
标准差
标准误差椭圆/椭球
水平圆形置信区域（为兼容其他地理空间数据而引入）
水平圆形置信区域半径计算公式：
式中σE、σN分别为东向、北向中误差。
中澳测绘标准与报告体系对比分析
对比项 | 国内常见做法 | 澳洲做法（依据报告模板/规范） | 差距分析 |
报告模板 | 格式各异，内容详简不一 | 标准化模板，填空式，缺一不可 | 澳洲更强调统一性、完整性 |
控制点信息 | 仅提供坐标、高程 | 明确标注约束状态、标石类型、是否新建 | 精细化程度不同 |
质量验证 | 常写“精度满足要求” | 要求写出验证方法、软件、统计结果 | 澳洲重视过程可追溯 |
问题记录 | 有时回避或轻描淡写 | 专门章节记录问题，附照片 | 澳洲更透明、负责 |
不确定性评价 | “点位中误差”、“相对中误差” | 区分SU、PU、RU，更科学 | 澳洲区分了不同来源误差 |
平差要求 | 一般使用最小二乘，但未强制区分基准网 | 明确基准网必须最小二乘，并区分约束类型 | 澳洲更严格、细化 |
新技术应用 | 机载LiDAR逐渐普及 | MLS等作为常规手段写入模板 | 澳洲对新技术接受度更高 |
非技术记录 | 较少涉及 | 私人财产联系记录、许可条件等 | 澳洲更注重法律风险防范 |
对我公司技术管理的启示与建议
1.建立标准化报告模板：参考澳洲模板，制定符合我公司业务特点的测量报告模板，确保内容完整、格式统一、责任可追溯。
2.成果文件命名规范化：制定统一命名规则，如“项目代号_里程范围_数据类型_坐标系.扩展名”，便于成果管理与使用。
3.质量控制过程化：在质检报告中详细说明验证方法、所用软件、统计结果，杜绝“合格”二字敷衍了事。
4.控制点信息精细化：在成果表中明确每个控制点的约束状态（是否参与平差、水平/垂直）、标石类型、通视情况等信息。
5.引入“不确定性”概念：在技术总结中区分“网内相对精度”与“绝对基准精度”，特别是对线性工程，应重点提供相邻点相对中误差。
6.加强法律风险意识：在涉及私人土地或敏感区域的项目中，建立沟通记录表格，作为项目档案保存。
7.积极应用新技术：将机载LiDAR、移动激光扫描等先进技术纳入常规方案，并在报告中明确其应用过程与精度验证方法。
结语
通过对澳洲测绘报告模板与国家控制网标准的深入解读，我们看到了一个成熟测绘体系在文档规范化、过程精细化管理、质量评价科学化、法律风险防范等方面的先进做法。这些做法并不涉及高深技术，而是体现在每一个细节的严谨与责任。
西安新华测绘有限公司一直致力于提升技术管理水平，积极参与国内外重大工程。我们相信，通过不断对标国际先进标准，持续优化内部流程，必将为客户提供更高质量、更可靠的测绘成果。
技术引领，标准先行。西安新华测绘，与您共创精准未来。
