XAS里的等吸收点说明了什么?

说明：本文主要介绍 XAS 里的等吸收点是什么？它为什么常出现在 XANES 时间序列、价态转化和组分演化中？以及怎样把固定交点、吸收边、白线、EXAFS 和 LCF/PCA/MCR 结果对应到真实化学状态变化上？

一、XAS里的等吸收点是什么？

XAS 记录的是某一元素在不同 X 射线能量下的吸收系数。进入吸收边附近时，谱形受到价态、未占据态密度、配位对称性和近邻原子势场影响；向高能区延伸后，EXAFS 振荡又反映光电子被周围原子散射后的相干叠加。等吸收点出现在一组谱线中，表现为不同时间、电位、温度或反应气氛下的谱线在同一能量附近相交。

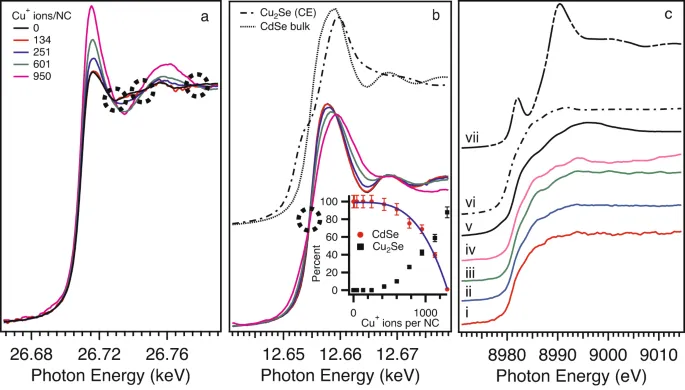

图1. CdSe 纳米晶发生 Cu⁺ 离子交换时的原位 Cu K 边 XANES、线性组合拟合和等吸收点。DOI：10.1038/s41467-020-20712-0

如果两个端态谱分别写成 μ_A(E) 和 μ_B(E)，时间序列中的谱形可写成 μ(E,t)=a(t)μ_A(E)+[1-a(t)]μ_B(E)。当某个能量 E₀ 处满足 μ_A(E₀)=μ_B(E₀)，不同 a(t) 的谱线都会穿过同一点。这个交点给出的核心信息是谱形正在按近似线性比例变化，常见于两种主要化学状态之间的连续转化。

等吸收点本身不是一个“物种标签”。同一个交点可能来自价态互变、配位环境互变、相比例变化，也可能来自某个主成分逐渐消失、另一个主成分逐渐生成。它适合先判断谱形变化是否接近两端态混合，随后再用吸收边、白线、导数峰、EXAFS 拟合和参考谱权重确认具体化学含义。

等吸收点的判读还依赖数据处理质量。能量校准漂移会让原本固定的交点变成一片交叉区，归一化窗口不同会改变白线附近强度，自吸收和样品厚度会压低荧光谱的峰形。若同一组谱线的边前区、边后区和参考样处理方式一致，交点位置才具有比较意义。对于稀释样、厚电极或电池原位池，探测深度和样品几何也会影响谱形，等吸收点应与测试模式一起记录。

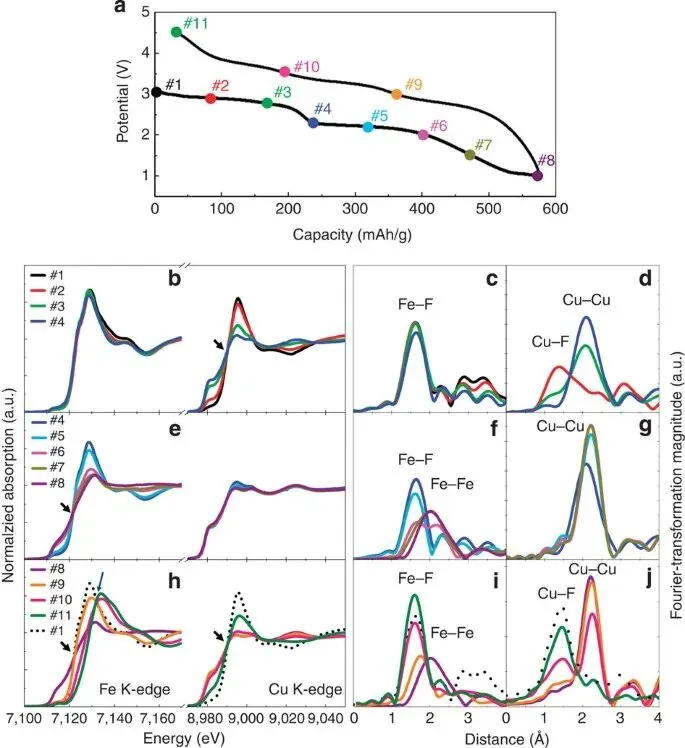

图2. 三元金属氟化物在充电过程中的 Fe K 边和 Cu K 边 XANES 谱线连续变化，并在端态转化中出现等吸收点。DOI：10.1038/ncomms7668

连续扫描能把等吸收点和反应坐标绑定起来。若所有谱线在同一能量附近交叉，且峰形只在两个端元之间平滑变化，谱线可以按混合比例处理；若交叉点漂移或分裂，体系已经多出旁路物种或测量条件变化。

二、等吸收点为何常出现在两态转化中？

在电催化、储能和热处理过程中，吸收边附近的谱形常随着电位、SOC、温度或反应气氛连续移动。如果反应主体在 A 状态和 B 状态之间转换，中间谱可以近似看成两端态谱的加权和，等吸收点就会保持在固定能量附近。此时，谱线在交点左侧和右侧的强度反向变化，端态比例变化比单个峰位更值得记录。

以 OER 或氧化还原电极为例，低电位下的金属位点可能偏还原态，高电位下逐渐转为高价羟氧化物或氧化态。固定交点说明谱形演化具有连续性，配合导数峰和参考样后，可进一步计算高价态比例或工作态组分比例。

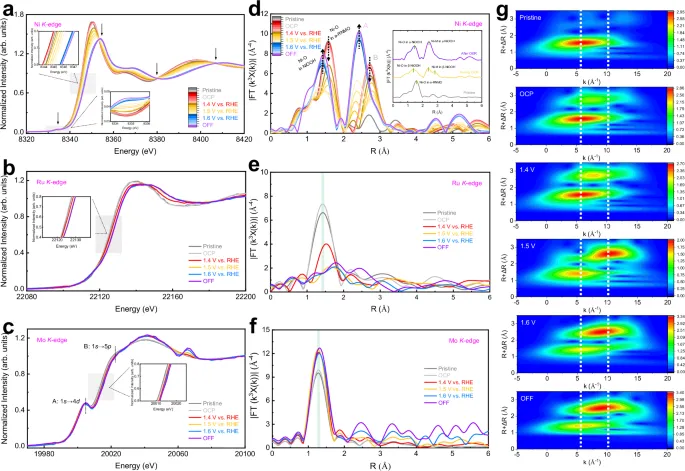

图3. Ru-NiMoO_x 析氧催化剂在反应条件下的 Ni K 边、Mo K 边和 Ru K 边 XAS 及表面价态表征。DOI：10.1038/s41467-025-63870-9

两态转化的前提是主反应中只存在两个占主导的谱形。实际材料里，表面羟基化、晶格氧参与、金属溶出、载体相互作用和吸附中间体覆盖都会改变 XANES。若高电位只改变表面，而体相保持原结构，硬 XAS 给出的平均谱形可能仍然接近两态混合，表面软 XAS 或准原位 XPS 却会显示更复杂的价态分布。等吸收点描述平均谱形，表面与体相差异要靠探测模式区分。

若多条谱线没有共同交点，或者交点随时间、电位、温度明显漂移，谱形变化通常含有第三种组分、多个反应通道、样品不均一或能量校准误差。此时，LCF 的两个参考谱很容易把多个状态压缩成两个权重，残差会在白线、边后振荡或导数峰附近系统增大。

多主成分体系中，MCR 或 PCA 可给出谱形数量约束。没有固定等吸收点时，谱学解释应转向多个独立谱形怎样随反应进程变化，而不是强行套用两态转化。

图4. Ni 基电催化体系的操作态 XAS、MCR 组分谱和曲线拟合结果，用于解析多种 Ni 物种随电位演化。DOI：10.1038/s41467-024-44691-8

交点漂移也可能来自反应速率不均一。厚电极中，靠近电解液一侧先氧化，靠近集流体一侧滞后；颗粒样品中，表面先转化，内部后响应。谱线是空间平均结果，局部不同步会让交点变宽。若同一电位下延长保压时间后交点重新收窄，谱形漂移很可能来自动力学滞后；若保压后仍有多个交叉区，样品中存在多种稳定化学状态的可能性更高。

三、怎样把等吸收点和价态、配位变化分开读？

等吸收点给出谱形混合关系，价态判断由吸收边位置、导数峰、白线强度和参考样相对位置确定。吸收边向高能移动通常对应吸收原子有效核电荷增大，白线增强常与未占据态密度和局域对称性改变有关。固定交点加上边位连续右移，常见于金属中心被逐步氧化的过程。

铁、钴、镍等过渡金属在氧化气氛或电位驱动下，XANES 谱形可能同时出现边位移动和交点保持。交点说明主谱形按比例替换，边位和白线给出电子态方向，二者合用时才能把“谱形变了”转化成平均价态变化。

图5. FeP 催化剂在空气气氛处理过程中的 Fe K 边 XANES、FT-EXAFS 和局域结构变化。DOI：10.1038/s41467-023-41627-6

预边峰和白线形状还能补充局域对称性信息。四面体、八面体和畸变配位中的 p-d 杂化程度不同，预边峰强度会变化；白线面积则受价态和空轨道密度共同影响。若等吸收点保持稳定，但预边峰逐渐增强，材料可能在同一平均价态转化框架中发生配位对称性改变。这类信息对高价金属氧化物、氧化还原电极和单原子位点尤其重要。

XANES 中的等吸收点对局域配位并不敏感到足以给出键长和配位数。金属-氧、金属-氮、金属-金属散射路径的变化体现在 EXAFS 振荡、傅里叶峰、拟合键长、配位数和 Debye-Waller 因子中。若 XANES 显示两态转化，EXAFS 却显示第一壳层键长持续变化，样品可能经历电子态转化与配位重排同步发生。

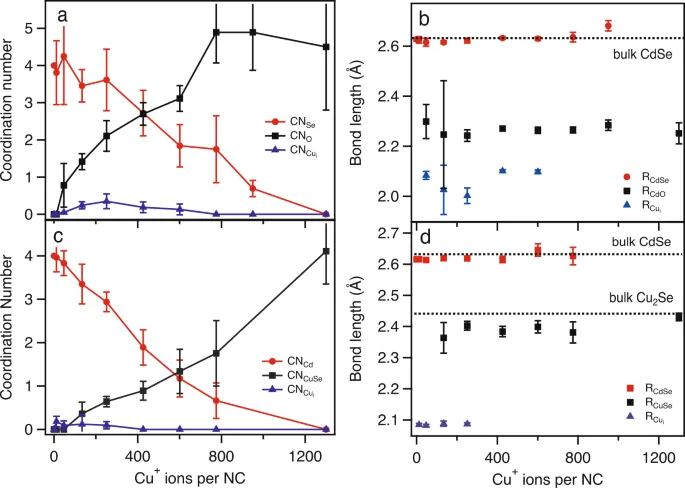

图6. CdSe 纳米晶 Cu⁺ 离子交换反应中的 EXAFS 拟合、配位数和键长演化。DOI：10.1038/s41467-020-20712-0

同一组谱线如果在氧化、还原或气氛切换过程中仍保持单一交点，物种比例变化可以用端元混合描述；若交点随时间漂移，能量校准、吸收边形状或中间态贡献已经变化，后续 LCF 不宜只用两个端元。

四、原位XAS中怎样使用等吸收点？

原位或操作态 XAS 的优势在于时间轴。若充放电、升温、通气或变电位过程中，谱线持续穿过同一能量，且交点附近没有随时间扩散成宽区间，主反应通常具有较好的单通道特征。若交点在前半程稳定、后半程消失，说明后段反应加入了新的谱形成分，例如相分离、中间态累积、表面重构或副反应。

电池材料中，等吸收点常用来判断氧化还原是否接近两端态转化。软 XAS 里的 Fe L 边和 O K 边还能提供表面附近电子结构信息，与硬 XAS 的体相平均信号互补。交点保持、端态比例和电荷量之间若能对应，价态转化模型的可信度会明显提高。

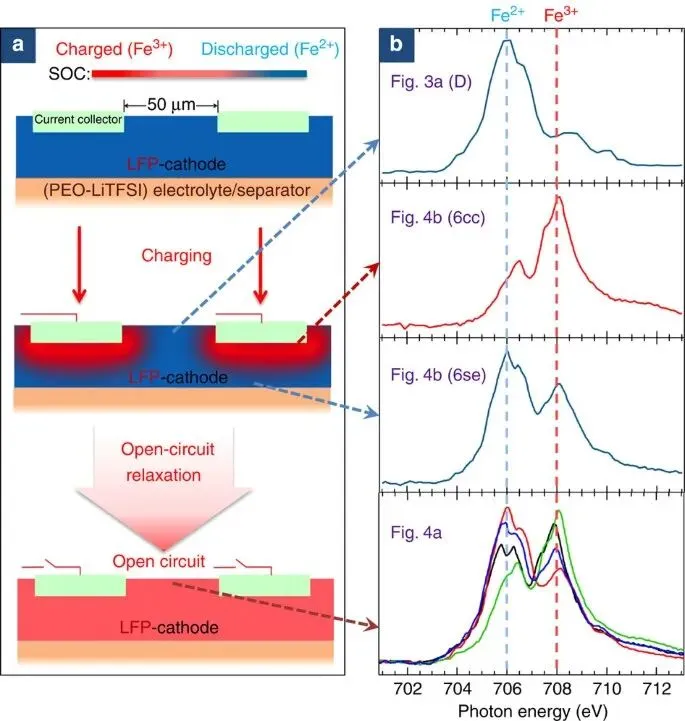

图7. LiFePO₄ 电极在充放电过程中的 Fe L 边和 O K 边软 XAS 谱形变化及等吸收点。DOI：10.1038/ncomms3568

等吸收点一旦被多组中间态打散，单一比例参数就不够用。此时要保留能量校准、归一化方式和采集时间信息，LCF 的残差分布能提示哪一段能区没有被端元覆盖。

等吸收点适合作为谱形演化的第一层判断，后续定量要交给 LCF、PCA 或 MCR。LCF 依赖参考谱，适合已知端态体系；PCA 给出独立谱形数量；MCR 可在缺少纯参考谱时分解主成分谱。若固定交点、低残差、端态权重和 EXAFS 参数同时对应，XAS 数据就能从“谱线相交”推进到物种比例、价态变化和局域结构演化。

实际报告中可同时列出交点能量、扫描步长、能量校准参考、归一化区间、LCF 残差和参考谱来源。若讨论工作态反应，还可把 XAS 时间点与电流、电位、产物选择性或充放电容量对齐。这样处理后，等吸收点不再只是一个视觉特征，而能和反应速率、组分比例和结构变化时间轴对应起来。

在一次原位实验中，等吸收点还可以作为快速质量控制信号。若连续扫描中交点突然跳动，通常要检查束流能量、样品移动、气泡覆盖、电极接触和归一化参数；若交点稳定但端态权重与电化学电量明显不匹配，则可能存在未被 XAS 探测到的表面副反应或电解液消耗。把交点稳定性、残差分布和外部性能信号同时记录，能让 XAS 时间序列从定性观察转为可追踪的反应过程描述。

对于同步辐射文章，等吸收点最适合承担谱形演化是否简单的判据。固定交点提示主变化接近端态替换；交点消失或变宽提示中间态、并行过程、探测深度差异或实验处理偏差。随后再由边位、白线、EXAFS 和组分分解给出化学解释。

在催化剂和电池材料中，同一元素可能同时存在表面态、体相态和吸附态。等吸收点若只在某一段能区清晰、在白线后迅速散开，说明谱形变化只在局部能区接近两态混合。此时，边后振荡和残差位置会直接暴露局域配位是否同步变化。

实际使用时，等吸收点只代表谱线主要来自一组相关物种；若反应中出现旁路相、沉积物或气泡遮挡，交点会被削弱，LCF 残差和重复循环也要同步检查。

#XAS#XANES#等吸收点#同步辐射#原位表征#LCF#PCA#MCR#催化#华算科技#科研干货#科研#生化环材
