给数据中心做Revit插件，和给普通建筑做有什么不同

做过Revit二次开发的人都知道，插件写多了，套路基本就那几个：获取元素、遍历过滤、创建修改、提交事务。拿到一个新需求，脑子里很快就有了框架。

但数据中心这个场景，真的不一样。

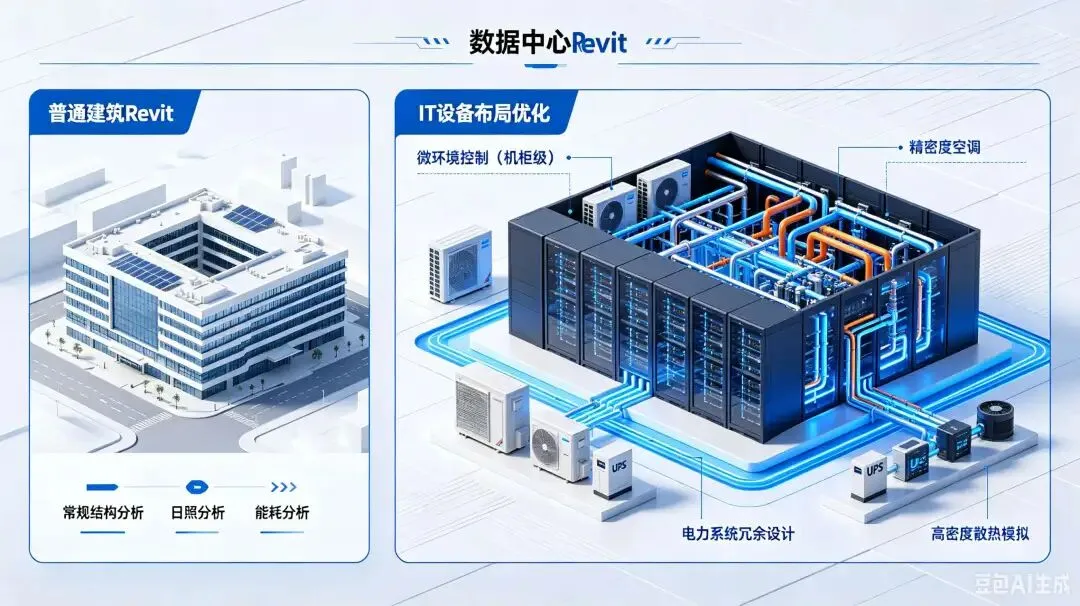

不是API不同，是模型本身不同。普通建筑的机电模型，风管几百根、桥架几十条就算大项目了。数据中心的机电模型，一个机房几千根管路、上万条电缆桥架是常态，设备密度是普通建筑的十倍以上。

这种量级的差异，会逼着你把之前"能用"的代码全部重写。

第一个坑：过滤逻辑扛不住

普通建筑的插件，用FilteredElementCollector遍历一次所有机电元素，几百个元素跑下来毫秒级完成。数据中心的模型，同一套逻辑跑一次，十几秒甚至几十秒——用户等不起。

问题出在过滤条件太宽。数据中心模型里，除了你关心的管路和设备，还有大量服务器机柜、配线架、UPS、PDU这些IT设备，它们的机电参数很少，但你用的是OfClass(MEPCurve)这种粗粒度过滤，等于把所有元素都捞了一遍。

解法：用ElementFilter做精确预过滤

// ❌ 粗粒度，模型大了直接卡
var allMep = new FilteredElementCollector(doc)
    .OfClass(typeof(MEPCurve))
    .ToElements();

// ✅ 用ElementFilter组合精确过滤
var pipeFilter = new ElementCategoryFilter(BuiltInCategory.OST_PipeCurves);
var insulationFilter = new ElementCategoryFilter(BuiltInCategory.OST_PipeInsulations);
var logicalOr = new LogicalOrFilter(pipeFilter, insulationFilter);

var pipes = new FilteredElementCollector(doc)
    .WhereElementIsNotElementType()
    .WherePasses(logicalOr)
    .ToElementIds();

这还不算完。数据中心里管路系统分类特别细——冷冻水供水、冷冻水回水、冷却水供水、冷却水回水、冷冻水预冷、CDU供水……普通建筑可能就三四种系统类型，数据中心能有二十种以上。你的过滤条件要按系统类型再细分，否则你拿到一堆你不需要的数据。

第二个坑：坐标和单位精度

普通建筑对精度的容忍度比较高，管线综合做到厘米级就够了。数据中心不行，尤其是液冷管路，管径大、流量高、接口精密，设计精度要到毫米级。

Revit的内部单位是英尺，API里拿到的数值要乘以304.8转毫米。听起来简单，但浮点数精度问题在毫米级场景下会被放大：

// 一次简单的距离计算，浮点误差在普通场景无所谓
double dist = point1.DistanceTo(point2); // 内部单位：英尺

// 转毫米后，0.001英尺的误差 = 0.3mm
// 液冷管路接口公差可能在1-2mm，0.3mm的误差已经不能忽略了
double distMM = dist * 304.8;

在数据中心插件里，所有涉及坐标计算和尺寸比较的地方，建议统一用毫米，并且设置合理的容差值。不要依赖默认的浮点数比较，要用IsAlmostEqual之类的工具方法。

还有共享坐标的问题。 数据中心经常是多栋建筑组成的园区，每个机房楼是一个独立模型，导入总图时要用共享坐标对齐。插件里如果硬编码了绝对坐标，换一个模型就全错。要从项目的共享坐标系统中获取定位点，而不是自己算。

第三个坑：参数量爆炸

数据中心设备的参数量远超普通建筑。一台普通空调，Revit里可能就十几个参数。一台精密空调或CDU，参数能到三四十个——制冷量、风量、水温、流量、压降、供电电压、功率因数……而且不同厂商的参数命名完全不统一。

这意味着你的插件在读取参数时，不能靠参数名硬编码匹配。

// ❌ 硬编码参数名，换个厂商就找不到
var value = elem.get_Parameter("制冷量");

// ✅ 用参数标识或类型匹配
var value = elem.get_Parameter(
    new Guid("xxxx-xxxx-xxxx-xxxx")) // 共享参数GUID
    ?? elem.LookupParameter("Cooling Capacity")
    ?? elem.LookupParameter("制冷量");

数据中心项目几乎都会用共享参数，因为不同专业、不同厂商需要统一的数据标准。你的插件要能识别共享参数，同时也要兼容部分厂商自定义的参数命名。

第四个坑：管线碰撞的真实复杂度

普通建筑的碰撞检查，管和管碰、管和梁碰，逻辑相对简单——A和B的距离小于阈值就算碰撞。

数据中心的碰撞要复杂得多：

一是层级问题。 数据中心管线分层极严格——电力在上层、弱电在中层、冷冻水在下层，层与层之间有明确的安全间距要求。你的碰撞检查不能只判"碰没碰"，还要判"是不是跨层碰撞"——同层碰撞可能是设计问题，跨层碰撞可能是致命问题。

二是管径差异大。 普通建筑的管径范围可能在DN25-DN200之间。数据中心冷冻水管径可以到DN500甚至DN800，冷却水管径也常在DN300以上。大管径意味着弯曲半径大、占用的空间也大，碰撞检查的阈值要根据管径动态调整。

三是桥架密度。 弱电桥架在数据中心里是主力，一个机房可能有上百条弱电桥架并行或交叉，桥架之间的间距规范比普通建筑严格得多——不是"能不能放得下"的问题，是"合不合规"的问题。

// 简化的层级碰撞逻辑示意
string levelA = GetSystemLevel(pipeA); // "电力层"
string levelB = GetSystemLevel(pipeB); // "冷冻水层"

double minClearance = GetClearanceRequirement(levelA, levelB);

if (levelA != levelB && actualDistance < minClearance)
{
    // 跨层碰撞 + 安全间距不足 = 高优先级
    collision.Priority = "Critical";
}

第五个坑：模型体量和性能

数据中心Revit模型的文件大小是普通建筑的5-10倍。一个中等规模的数据中心模型，文件轻松超过1GB，元素数量在几十万级别。

这对插件开发意味着几个现实问题：

插件加载要快。 用户打开模型后点击插件按钮，如果插件初始化就要花几秒钟加载配置或缓存数据，用户会直接关掉。

不要一次性加载所有数据。 看到全量数据就缓存的写法，在普通建筑没问题，在数据中心模型里直接内存爆掉。用分页加载、按区域加载、按系统类型加载，只取当前操作需要的数据。

事务要短。 长事务在大型模型里风险极高——如果事务中途失败，整个模型的未保存修改可能全部回滚。把每次操作拆成独立的小事务，一个事务只做一件事。

和普通建筑插件的核心差异总结

说几句实在的

数据中心这个赛道对Revit二次开发者来说，门槛确实比普通建筑高，但正因为门槛高，能做的人少，竞争也小。

现在数据中心建设还在爆发期，液冷改造、算电协同、PUE合规这些政策推动下，未来几年工程量只会增不会减。但能接住这些项目的BIM软件商，真的不多。

不是因为你Revit用得不够熟，是因为数据中心本身的复杂度，逼着你对API的理解要比普通建筑深一个层级。

如果你正好处在这个领域，或者想往这个方向转，建议先把上面这几个坑踩一遍。踩过了，你会发现普通建筑的插件开发反而变得很简单。
