夜雨聆风做压铸模具设计，模板是整套模具的骨架核心！
很多模具跑披锋、涨模、变形、顶出卡顿、模架断裂，
80%根源不是镶块问题、不是工艺问题，而是模板设计不达标！
模板厚度不足、边框偏薄、支撑板强度不够、模座选型错乱，
看似不起眼的基础结构缺陷，会直接导致：
模具批量生产变形、锁模不稳、产品尺寸漂移、模具寿命骤降、频繁修模。
很多新手设计师只关注型腔、浇口、流道，却完全忽略模板系统的国标设计规范。
今天这篇文章，一次性讲透压铸模模板形式、尺寸要求、强度计算、支撑板、座板、垫块全套设计标准。
从选型、估尺寸、公式计算、经验参数、加强方案，一文吃透，模具设计、审模、修模通用！
一、压铸模模板三种标准结构形式（动定模通用）
压铸模模板主体为平板结构，根据镶件固定方式，分为三大标准形式，适配所有中小型、复杂压铸模具：
1、内框不通模板（锁螺丝固定式）
成型零件装入模板内框，背部直接用螺钉锁紧固定。
✅ 优点：整体强度高、模具总厚度小、结构稳定
✅ 适用：常规简单型腔、无复杂抽芯机构模具
2、内框通模板（压板压紧式）
成型零件带台阶装入通框模板，背部采用压板压紧固定。
✅ 优点：单块模板厚度薄、加工拆装方便
❌ 缺点：会增加整套模具总厚度
3、复杂通用通框模板
结构与普通通框模板类似，专为复杂模具设计。
适配：多抽芯、多顶出、多滑块、成型零件数量多的复杂压铸结构。
核心总结：以上三种结构，动模、定模均可通用，是行业最基础、最标准的模板结构选型依据。
二、模板尺寸设计三大硬性要求（设计必查）
设计模板尺寸，不能凭感觉，必须同时满足结构、工艺、强度三大维度，缺一不可！
1、结构需求
模板必须预留所有装配位置：
导柱导套孔、紧固螺钉孔、定位销孔、顶出机构安装位、限位结构位等，保证所有零件正常装配运动。
2、工艺需求
预留压铸成型必备系统空间：
浇注系统、排溢溢流系统、模具冷却/加热系统的布置位置，保证充型、排气、温控工艺正常运行。
3、强度需求（重中之重）
模板全程承受高压胀型力：
- 套板：受压容易向外胀开、变形、跑披锋
- 支撑板：受压弯曲、塌陷，导致顶出不平、产品变形
行业经验规律
- 小型模具：结构工艺达标，强度基本自动满足，无需校核
- 中型模具：部分工况会出现强度不足，必须校核
- 大型模具：强度是核心难点，铸件越大，模板变形、涨模风险越严重

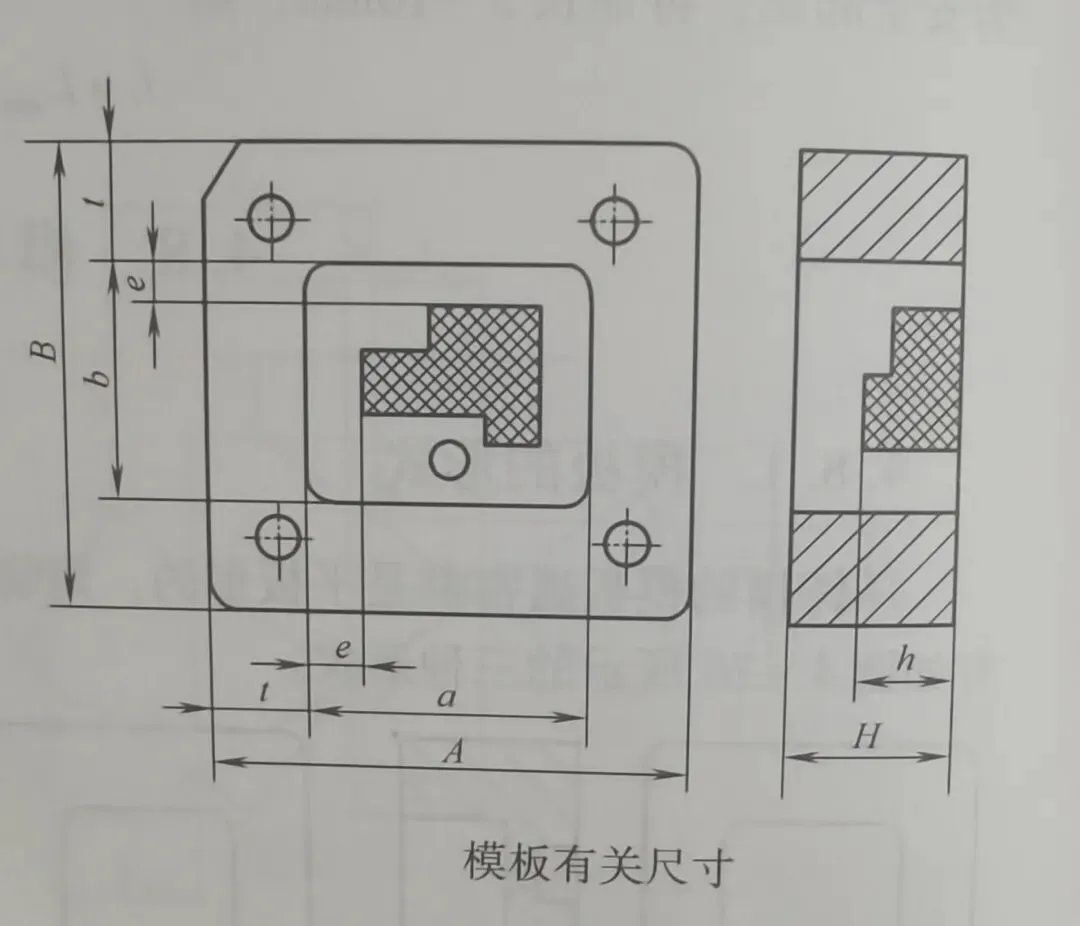

三、模板尺寸精准确定方法（估尺寸+公式计算）
无抽芯、无大缺口常规模具，模板尺寸按先估后核标准流程设计：
1、模板厚度设计比例
根据铸件高度匹配模板厚度：
铸件高度h / 模板厚度H = C
✅ 行业标准取值：C≤0.75，常用0.5～0.66
特殊工况极限取值：C=1（极少使用）
2、模板内框尺寸设计
以内铸件最大投影外廓为基准：
四周单边预留余量e=20～50mm
预留空间用于布置溢流槽、排气槽、避空位。
溢流槽偏大时，单边余量e必须对应加大。
3、模板长宽尺寸
优先满足：结构装配+工艺布置
尺寸确定后，大件模具必须做强度校核，反向确认模板厚度是否达标。
四、套板边框厚度计算公式（圆形+矩形 国标算法）
套板边框太薄→涨模、飞边、模具开裂；太厚→材料浪费、模体笨重。
精准计算，是模具量产稳定的关键。

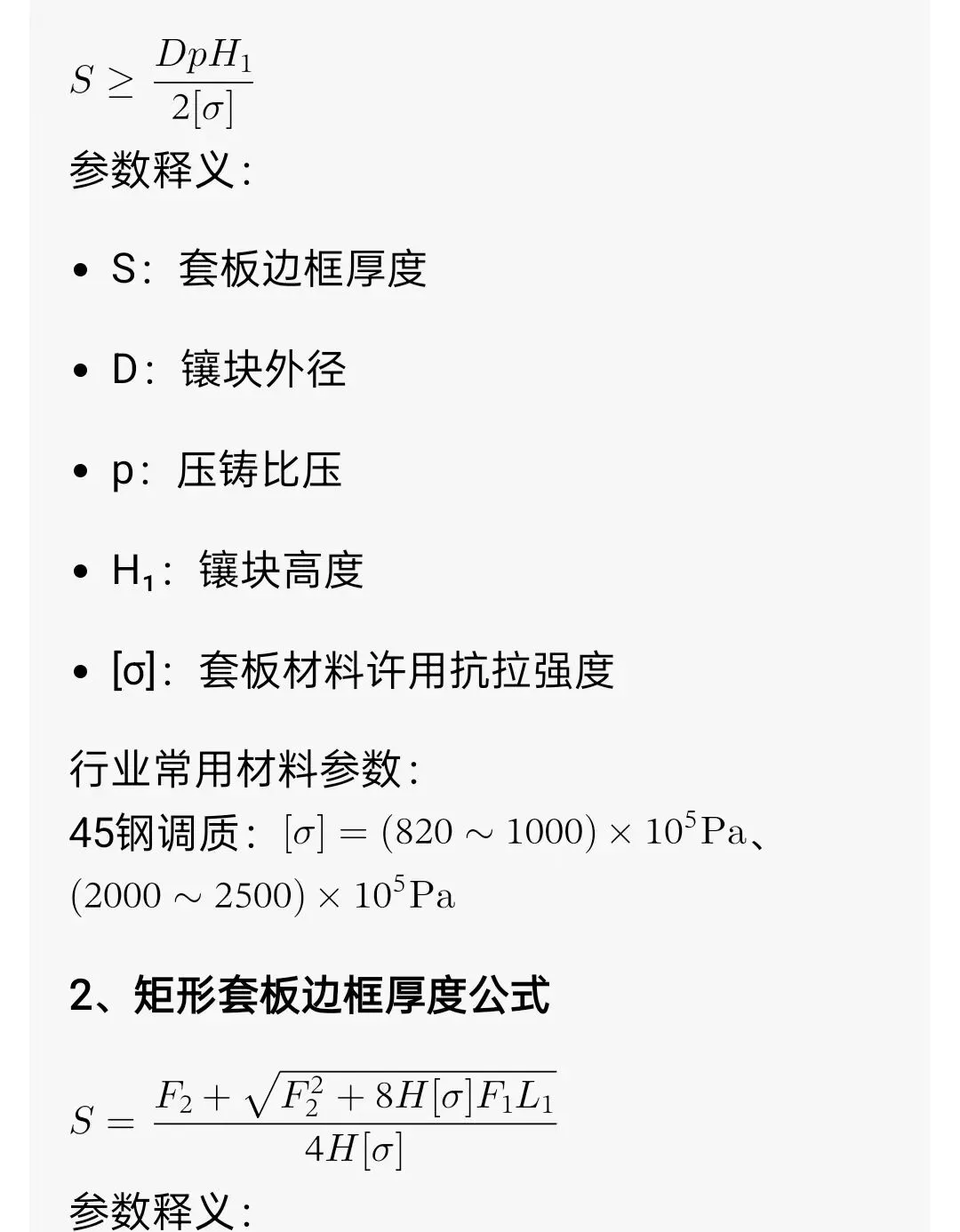

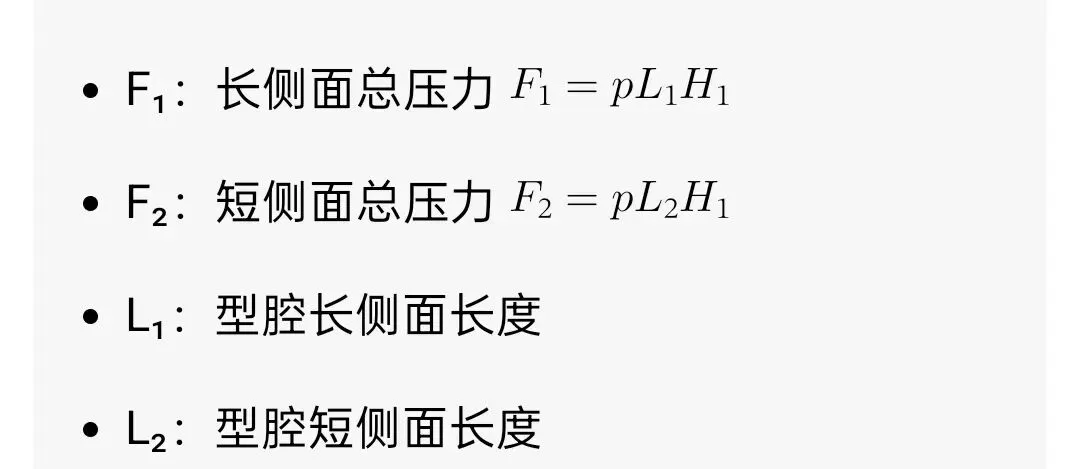

1、圆形盲孔套板边框厚度公式
3、动定模套板边框经验尺寸表
行业量产通用经验值，新手可直接套用、老手校核对标，规避计算误差。
适配绝大多数中小型压铸模具，不用每次重复复杂计算。
五、动模支撑板厚度设计（防弯曲、防塌陷核心）
支撑板是整套动模的承重核心，受力直接产生弯曲变形，
压力越大、垫块间距越宽，支撑板越容易塌陷变形。

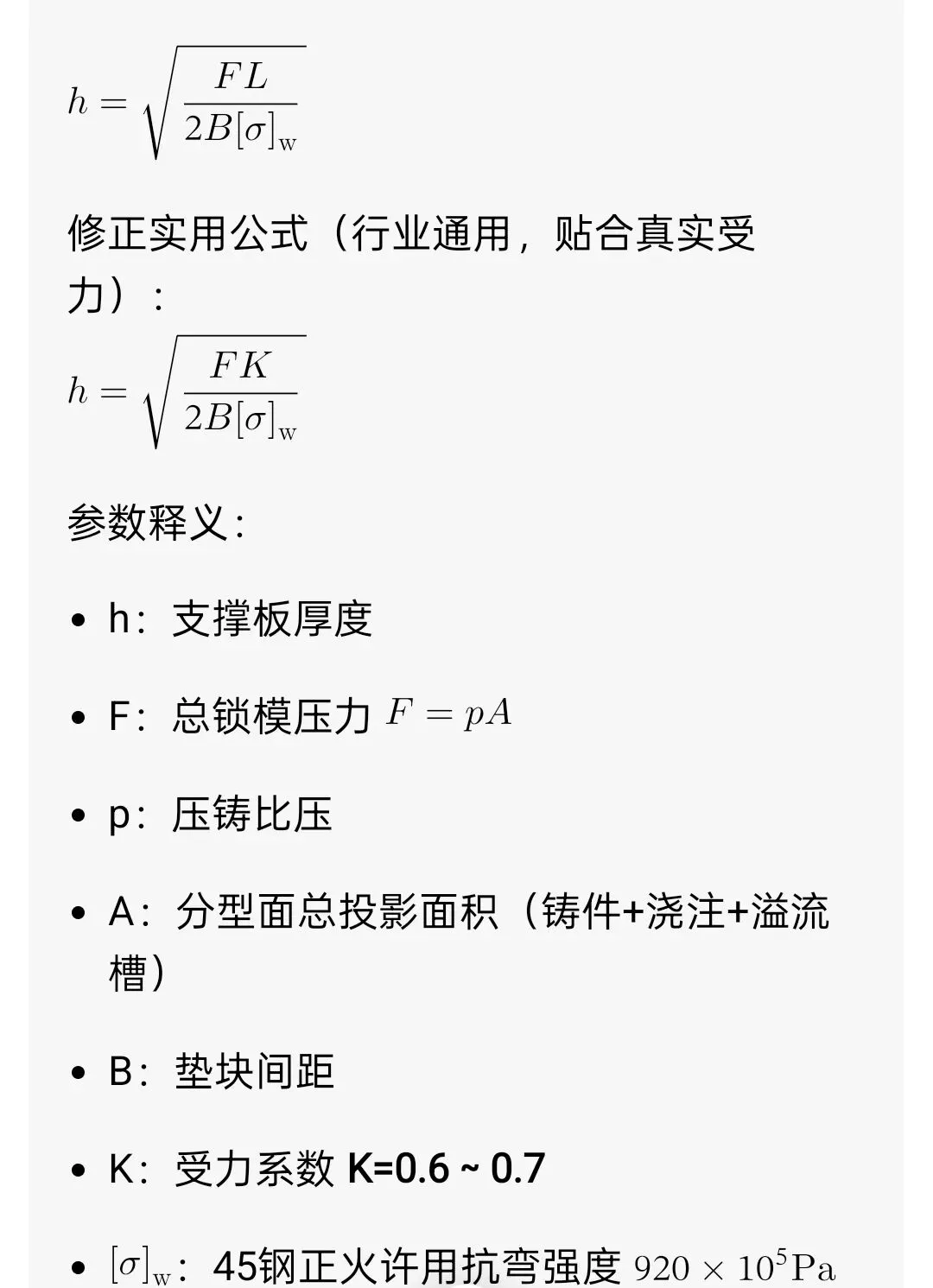

1、标准计算公式
基础公式：
2、支撑板加强三大方案（大件模具必备）
针对大投影面积、大间距、薄支撑板模具，杜绝弯曲变形：
1. 加装等高支柱：支撑板与座板之间增设垫块等高支柱
2. 推板导柱加强：推板导柱两端固定，兼做支撑立柱
3. 双支撑结构：组合支撑，分散高压受力
六、动定模座板+垫块标准设计规范
1、定模座板设计要点
1. 与定模套板组成定模整体，贴合压铸机面板，常规无需强度计算
2. 尺寸、厚度严格按压铸机型号（J113/J116/J1113/J1125等）国标选型
3. 中心定位孔、浇口套配合尺寸必须精准，避免漏料、偏位
4. 预留压板紧固位置，保证模具装机牢固
5. 螺钉固定标准：- 小于J1512机型：螺钉≥6颗
- 大于J1512机型：螺钉≥8颗
2、动模座板与垫块设计
动模座板+垫块构成模座主体，承受锁模力、顶出反力，是模具受力基座。
模座三种标准形式
1. 角架式：轻量化、结构简单、省钱 → 适配小型模具
2. 积木式：拆装方便、通用性强 → 行业主流，适配中小型模具
3. 整体式：高强度、高刚性、不易变形 → 适配大型、高压压铸模具
垫块核心参数
垫块厚度行业标准：40～60mm
垫块高度必须满足：顶出机构最大行程需求、压铸机最小模厚参数要求。
七、老师傅总结：模板设计避坑口诀
三板形式分通盲，动定模体通用行；
尺寸先估后校核，结构工艺强度强；
圆方边框套公式，大件加厚防涨方；
支撑板厚算系数，加柱防弯不变形；
座板按机选规格，垫块四零六零常。
压铸模具的精度、寿命、稳定性，全靠模板系统兜底。
型腔决定产品外观，模板决定模具能不能稳定量产。
从模板形式选型、尺寸预估、强度公式计算，
到支撑板加强、模座结构选型、垫块国标参数，
模具设计、审模、工艺调试，吃透这套标准，
彻底解决涨模、变形、披锋、顶出不良、模具短命等批量问题！
