Simcenter FLOEFD 2312 仿真软件介绍及安装经验分享
1)关于单位

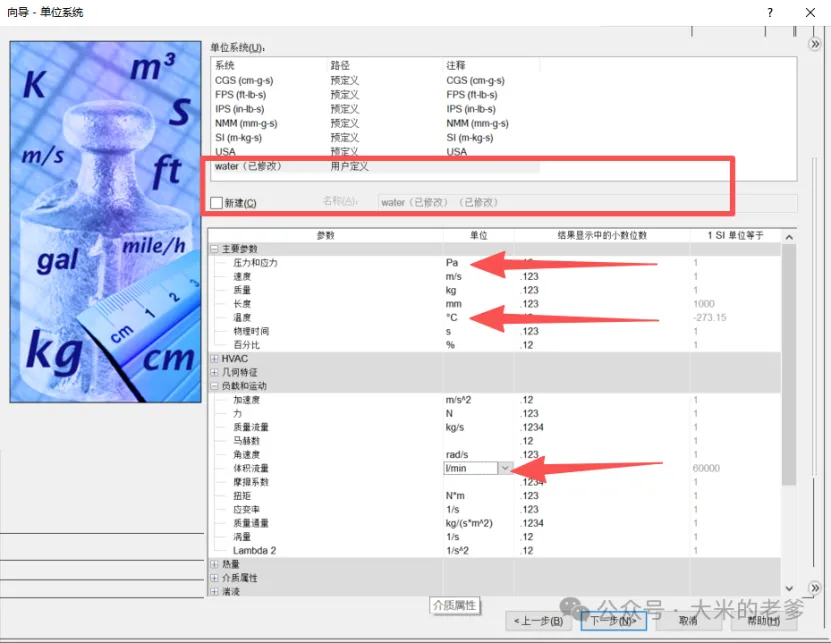

此处建议新建个「单位系统」,将长度、压力、温度、流量、风量等变量修改为我们行业常用单位,这样后续就不用再一个个修改了

2)关于计算类型

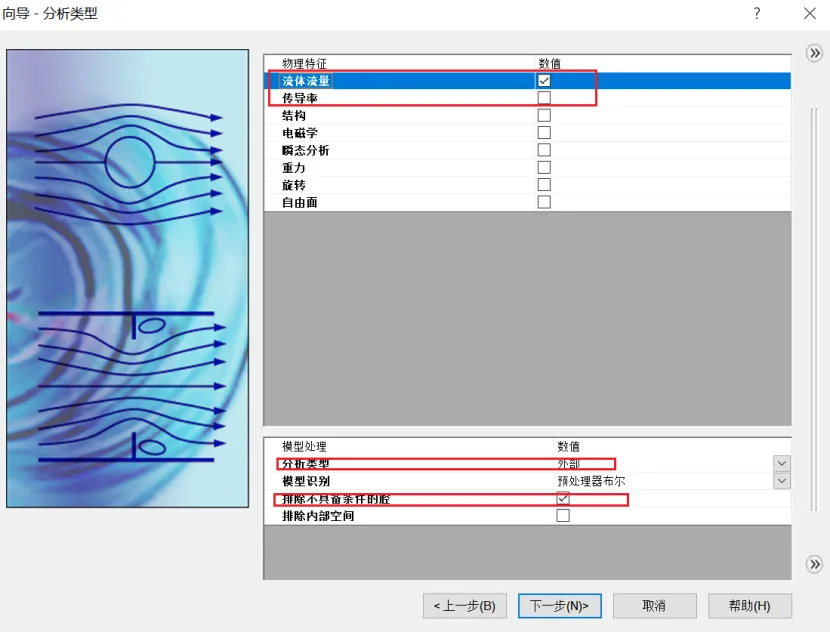

[流体流量」、「传导率」是两个常用的物理特征,我们分析什么变量就把对应的物理特征勾选即可

[分析类型」有内部和外部区分。内部流动分析涉及以固体外表面为边界的流动,如管道内、储罐内等相对比较封闭的空间内流动。若使用内部分析,必须保证模型完全闭合。否则,在使用[检查模型]时,会出现非水密模型错误

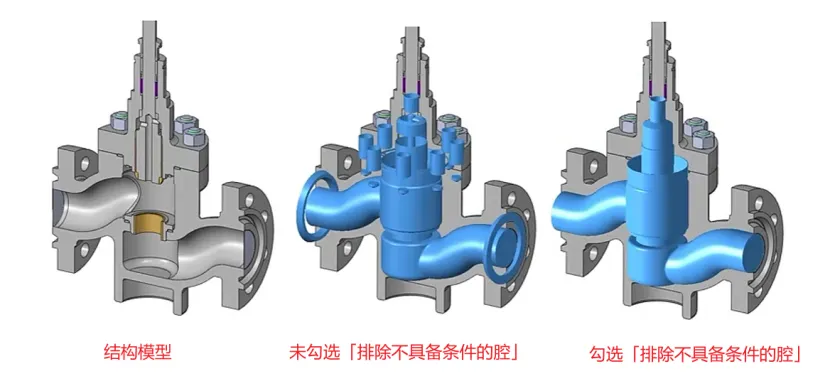

勾选上「排除不具备条件的腔」后,那些封闭但没有任何流体流动的腔体将会被排除计算,对于复杂的模型而言会大大降低不必要的网格数量

3)关于默认流体/固体

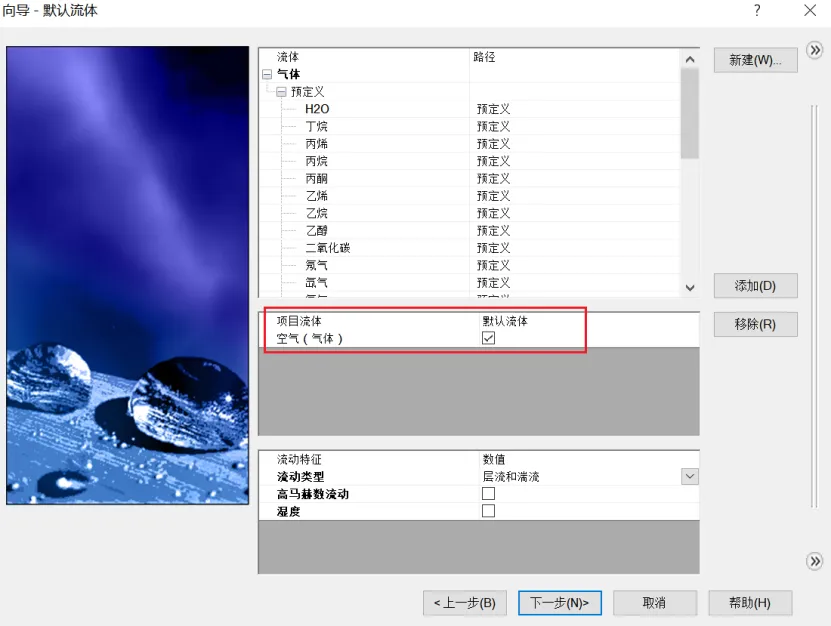

对于流体分析,我们可以选择默认流体为空气,这样在后续模型中未进一步设置的流体都默认为空气

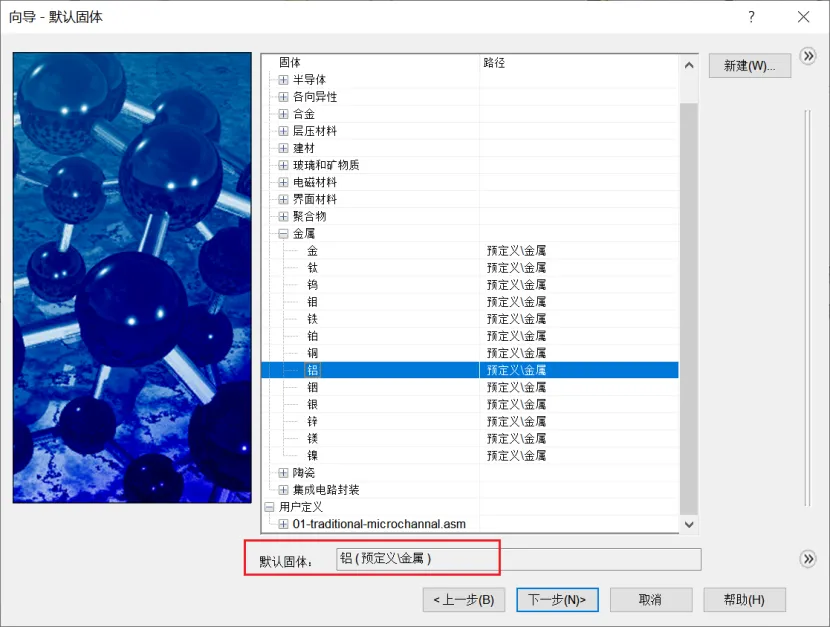

同理,我们可以将模型中大部分结构件所用材质设置为默认固体,只需在后续设置中定义特殊材料即可

4)外部热交换条件

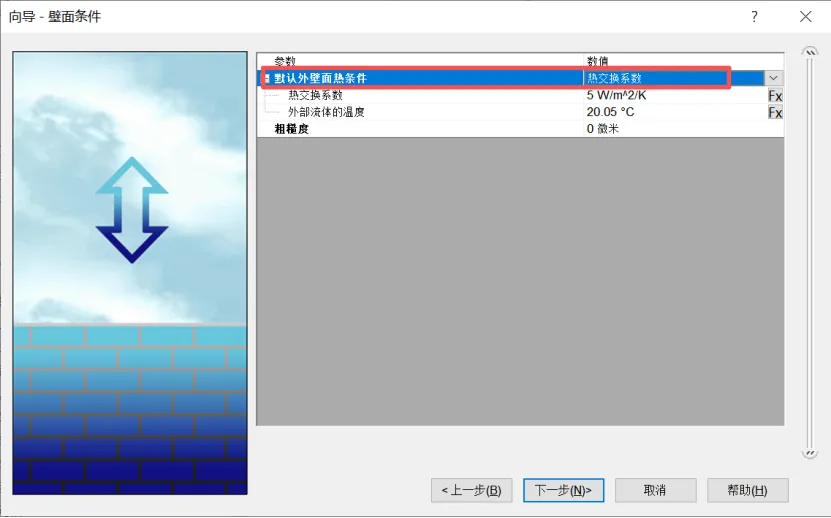

对于内部流动分析,最后要进行外部热交换条件的设置,包括绝热、温度、热交换系数、热量、热通量这五种,根据实际项目情况来设置即可

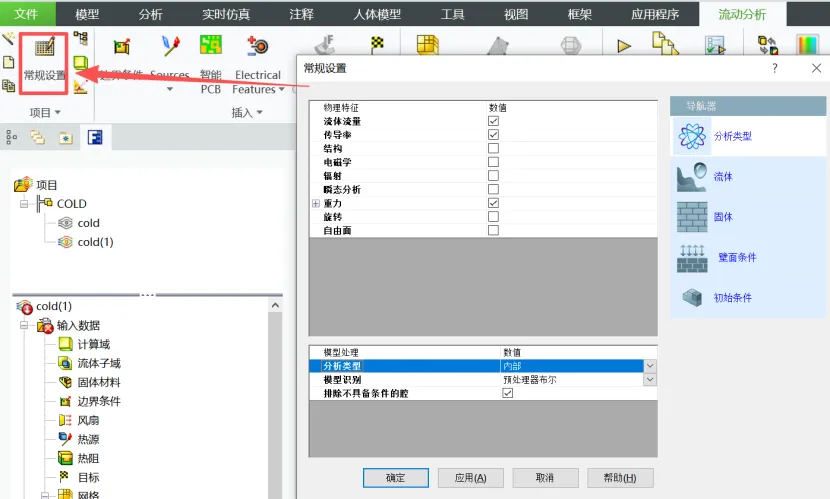

向导结束后,可以在左上角「常规设置」里查看设置参数,也可以修改

这里可以查看并修改单位,都是很便捷的
