⚡ AI 时代，画图也必须自动化

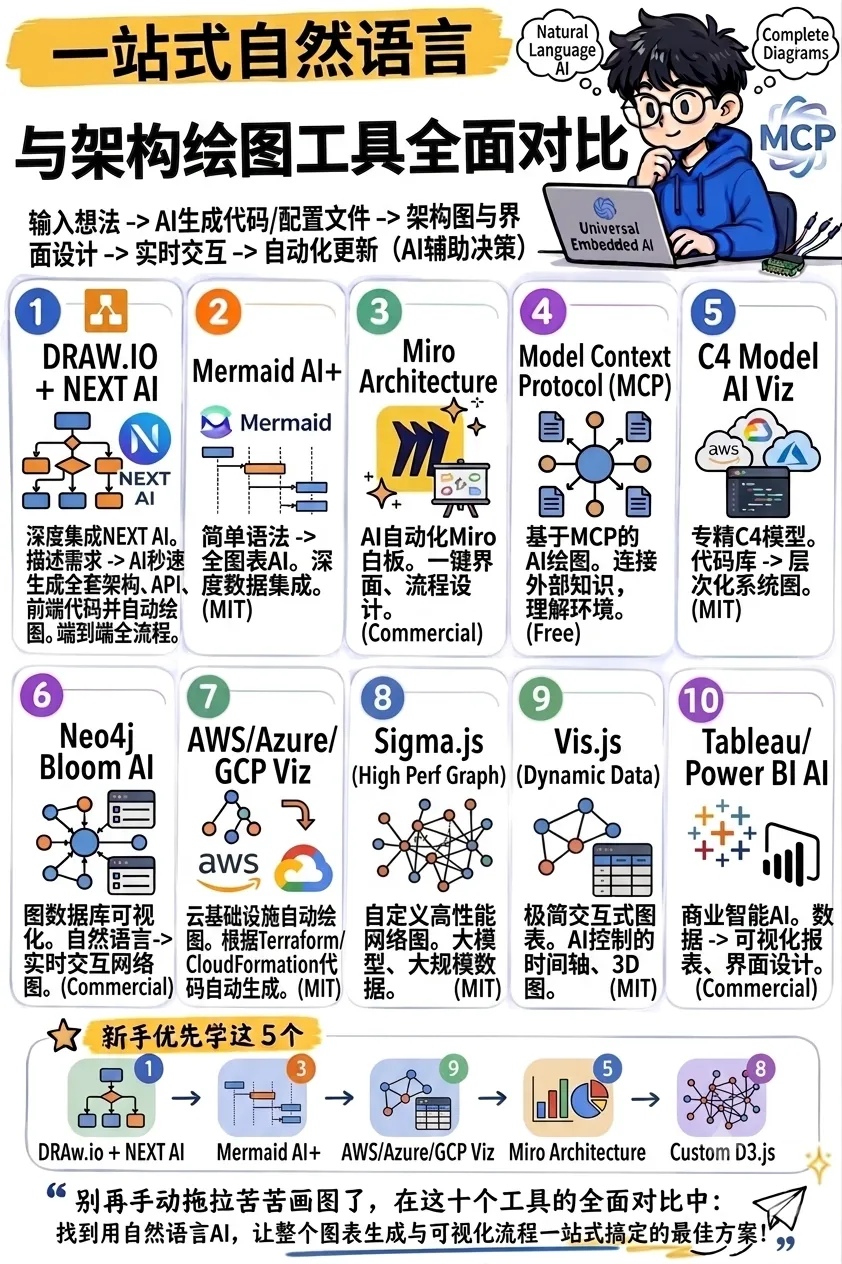

如果你想图省事，把这个图发给你的Agent，告诉他你想试试Next AI Draw.io,他会给你搞定

我们这一代工程师，经历了从手绘到 CAD，从纸质文档到在线协作的转变。但有一件事，我们可能还在用以前的方式做——画图。打开 draw.io，手动拖拽组件，调整连线，反复修改布局，最后导出一张截图发给同事。

这在 AI 时代，显得格格不入。

既然代码可以自动生成，文档可以自动编写，为什么流程图不能自动画？

直到我试了个新东西——Next AI Draw.io MCP Server。直接用自然语言告诉 AI "画一个用户认证流程图"，它自动调用 draw.io 生成完整的可编辑图表。从描述到成品，不到30秒。全程0学习成本。

· · ·

01 | 这是什么

Next AI Draw.io 是一个基于 MCP（Model Context Protocol）协议的服务器。

说人话：它让 AI 能直接操作 draw.io 画图。

支持 Claude Desktop、Cursor、VS Code 等主流 AI 客户端。你用自然语言描述，AI 自动调用 draw.io 生成图表。

传统方式	Next AI Draw.io
手动拖拽组件	自然语言描述
手动调整连线	AI 自动连线
手动保存副本	内置版本历史
需要学 draw.io 操作	会说话就行
从"设计工作"变成"表达工作"——你只管说，AI 负责画

· · ·

02 | 它能画出什么样的图

很多人以为它只能画流程图，其实它支持 draw.io 的全部图表类型：

类型	用途	典型场景
架构图	系统/云/微服务设计	AWS、GCP、Azure 部署
时序图	API 调用、消息传递	接口对接、协议分析
ER 图	数据库设计	表结构、字段关系
思维导图	知识梳理、项目规划	头脑风暴、需求分析
组织架构图	团队/汇报结构	公司架构、项目分工
甘特图	项目进度	排期、里程碑
网络拓扑图	网络架构	服务器连接、VPC
UML 类图	代码设计	面向对象、接口设计
状态机图	状态转换	订单流程、设备状态
用例图	需求分析	功能边界、用户角色

光说不练没说服力，直接看效果。以下截图均来自官方仓库的真实 draw.io 输出。

示例一：GCP 云架构图

输入"画一个 GCP 应用架构"，AI 自动生成包含 Cloud Load Balancer、Compute Engine、Cloud SQL 在内的完整架构：

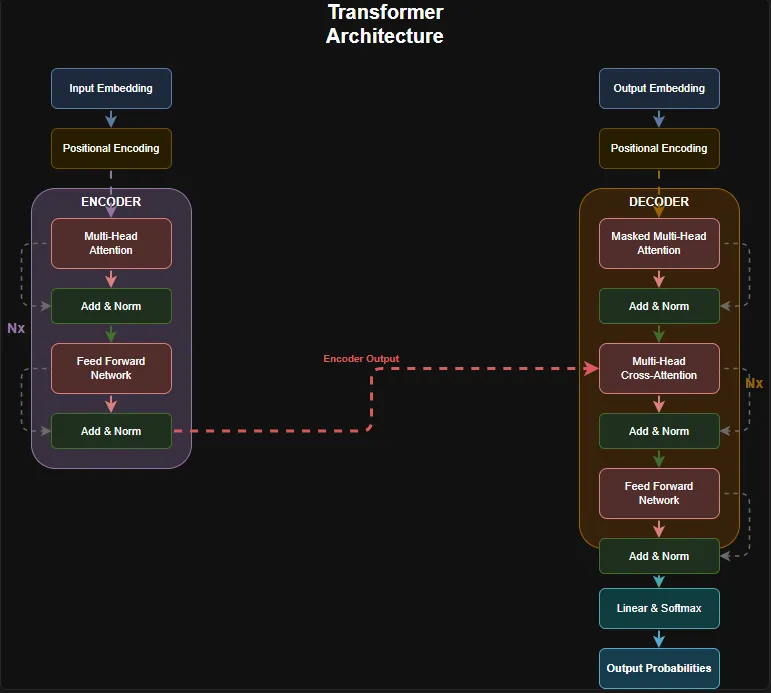

示例二：Transformer 架构图

输入"画一个 Transformer 神经网络架构"，AI 自动生成包含 Encoder、Decoder、Multi-Head Attention 的完整结构：

图片来源：GitHub @DayuanJiang/next-ai-draw-io 官方仓库 · 真实 draw.io 输出

· · ·

03 | 为什么我说它丝滑

我试了几个场景，说几个印象深的。

实时预览——AI 每次修改图表，浏览器中实时更新显示。不需要手动刷新，所见即所得。

版本历史——点击浏览器右下角的时钟按钮，可以浏览和恢复早期版本。AI 画错了？一键回退。

文件导出——支持导出为 .drawio 格式文件，这是标准的可编辑工程文件，不是一次性截图。

自包含架构——内置 HTTP 服务器，无需外部依赖。默认端口 6002，如果被占用会自动尝试下一个端口（最多到 6020）。

核心能力

自然语言 → 可编辑图表

实时预览 · 版本回退 · 文件导出 · 自包含

· · ·

04 | 装起来有多简单

配置非常简单，只需要在 MCP 客户端配置文件中添加几行 JSON，或者你直接丢给Agent让他从github给你装到本地。

平台	配置方式
Claude Desktop	修改配置文件
VS Code	.vscode/mcp.json
Cursor	~/.cursor/mcp.json
Claude Code CLI	一行命令搞定

标准配置长这样：

{ "mcpServers": { "drawio": { "command": "npx", "args": ["@next-ai-drawio/mcp-server@latest"] } } }

Claude Code CLI 更简单：

# 一行命令 claude mcp add drawio -- npx @next-ai-drawio/mcp-server@latest

如果你用 VS Code Codex 插件，注意：工作区配置对 Codex 不生效。需要用 codex mcp add 命令单独配置。

· · ·

05 | 实战——自然语言画 Azure 云架构图

光说不练假把式。我们再画一张多云架构的实战图。

需求：画一个 Azure 云基础设施架构。

包含 Azure 负载均衡、应用服务、SQL 数据库、存储账户、Redis 缓存等核心组件。

我们用自然语言输入：

画一个 Azure 云基础设施架构图，包含负载均衡器、应用服务、数据库、存储和缓存。

AI 分析了几秒钟，然后生成了一套完整的 draw.io XML。

浏览器中实时显示出一张完整的架构图——模块位置正确，连线清晰，配色协调。

从打开工具到导出 .drawio 文件，不到5分钟。

当然，AI 生成的图表不是 100% 完美。有些细节需要调整，比如模块间距、连线走向。但这些调整，AI 也能帮你做——你只需要告诉它"把这个模块往左移 50px"，它就自动改了。

· · ·

06 | 踩过的坑和经验总结

用 AI 画架构图，不是万能的。我踩了几个坑，说几个印象深的。

必须先启动会话。第一次用的时候，我直接让 AI 画图，结果报错 "No active session"。后来才知道，必须先调用 start_session 启动浏览器会话。

端口可能被占用。默认端口 6002，如果被其他程序占了，服务器会自动尝试下一个端口（最多到 6020）。也可以通过环境变量 PORT 指定其他端口。

AI 生成的是 XML，不是图片。这意味着图表是可编辑的工程文件，不是一次性截图。但你需要确保生成的 XML 格式正确，否则 draw.io 无法打开。

VS Code Codex 配置不生效。如果你用 VS Code 的 Codex 插件，工作区配置对 Codex 不生效。需要用 codex mcp add 命令单独配置。

说句实话

AI 不会让你变成架构师

但它能让你这个工程师，用现有的经验快速产出专业图表

你脑子里的画面没白费，只是需要一个新的表达方式

· · ·

07 | 竞品对比——MCP 图表工具哪家强

市面上不只有 Next AI Draw.io 一个选择。我花时间调研了 GitHub 上主流的 MCP 图表工具，做了个对比。

主要分三类：draw.io 生态（Next AI Draw.io、draw.io 官方、@drawio/mcp）、文本图表（Mermaid、PlantUML）、专业图表（UML）。

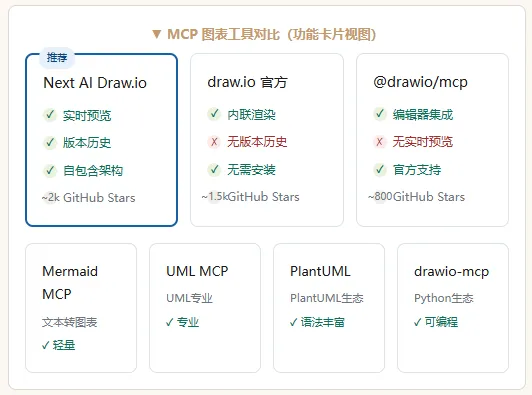

▼ MCP 图表工具对比（功能卡片视图）

我的选择逻辑：

1. 需要实时预览 → Next AI Draw.io（唯一支持浏览器实时预览）

2. 需要可编辑工程文件 → draw.io 生态（输出 .drawio 格式）

3. 快速生成简单图表 → Mermaid MCP（文本转图表，最轻量）

4. 专业 UML 需求 → UML MCP 或 PlantUML MCP

关键差异

实时预览 + 版本历史 = Next AI Draw.io 独有

其他工具要么需要手动刷新，要么没有版本管理

· · ·

08 | 给想试试的人几句话

如果你也想用 AI 画架构图或者流程图，我想跟你说几句实在话。别怕工具变了。你当年学的那些系统设计、模块划分、接口定义，一个都没过时。变的只是"怎么表达"这件事。

从一个小图表开始。别上来就想画完整的微服务架构，先画一个简单的流程图、一个模块关系图。用 AI 工具，把"学习成本"降到"说话的成本"。

AI 是加速器，不是替代品。你得知道你想要什么，AI 才能帮你画出来。别让 AI 替你思考架构，那就本末倒置了。

把踩过的坑、生成的图表、总结的经验记下来。这不仅是给自己的复盘，也是给其他想试试的人一个参考。

· · ·

09 | 最后说几句实在话

AI 时代，画图也应该自动化

代码可以自动生成，文档可以自动编写

流程图，也必须跟上

现在，打开 AI 客户端，说一句话，图表直接生成

用 AI，画出你脑子里的画面

一句话描述，30秒出图，还能导出可编辑文件

什么时候开始都不晚

原文首发 | 一个硬件工程师的 AI 画图实操记录

工具地址：github.com/huangsizhou/next-ai-draw-io

npm 包：@next-ai-drawio/mcp-server

* 对比数据基于 GitHub 搜索结果和社区活跃度估算，截至 2026 年 6 月
