夜雨聆风很多新手每做一个新项目，就重新编写一段转换程序，反复重复相同的逻辑，不仅浪费时间，还容易因为参数设置失误出现计算错误。其实模拟量转换存在通用逻辑，整理一套万能模板，后续所有模拟量项目直接套用，仅修改上下限参数即可，大幅提升编程效率，这也是现场工程师常用的提速技巧。
首先我们先理清基础原理，S7-200 SMART 模拟量模块的原始数值区间是固定的。标准模拟量输入通道，数字量范围为 0~27648，不同传感器对应不同的物理量程，比如 Pt100 温度传感器量程 0~100℃、压力传感器 0~1.6MPa、液位传感器 0~2 米。Scale指令的核心作用，就是把模块读取的 0~27648原始数值，线性换算成我们需要的实际工程数值。

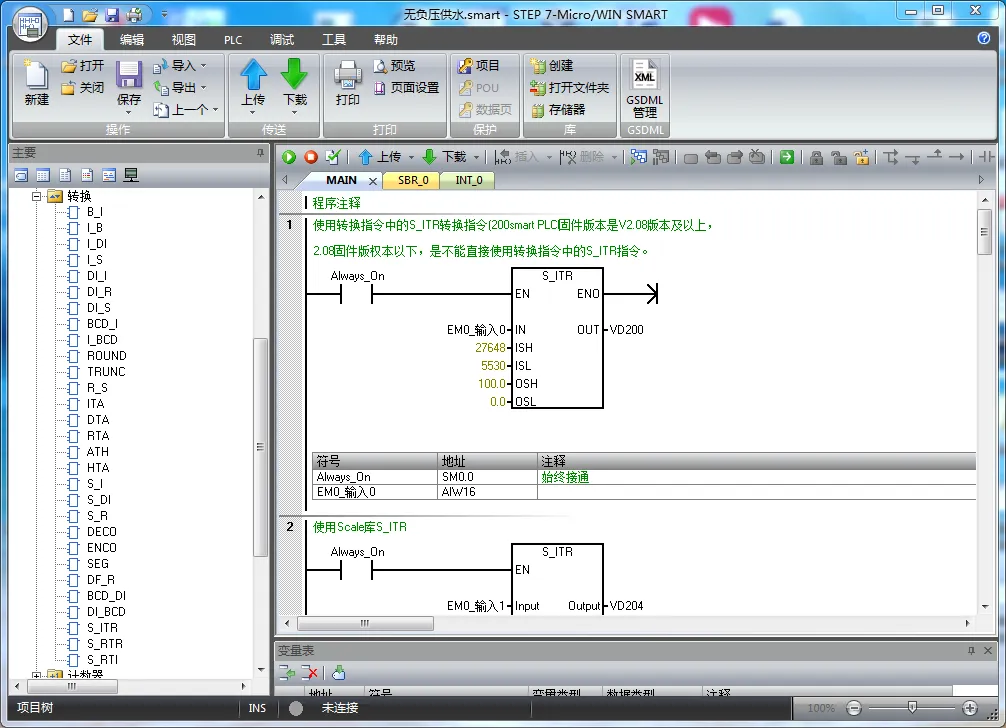

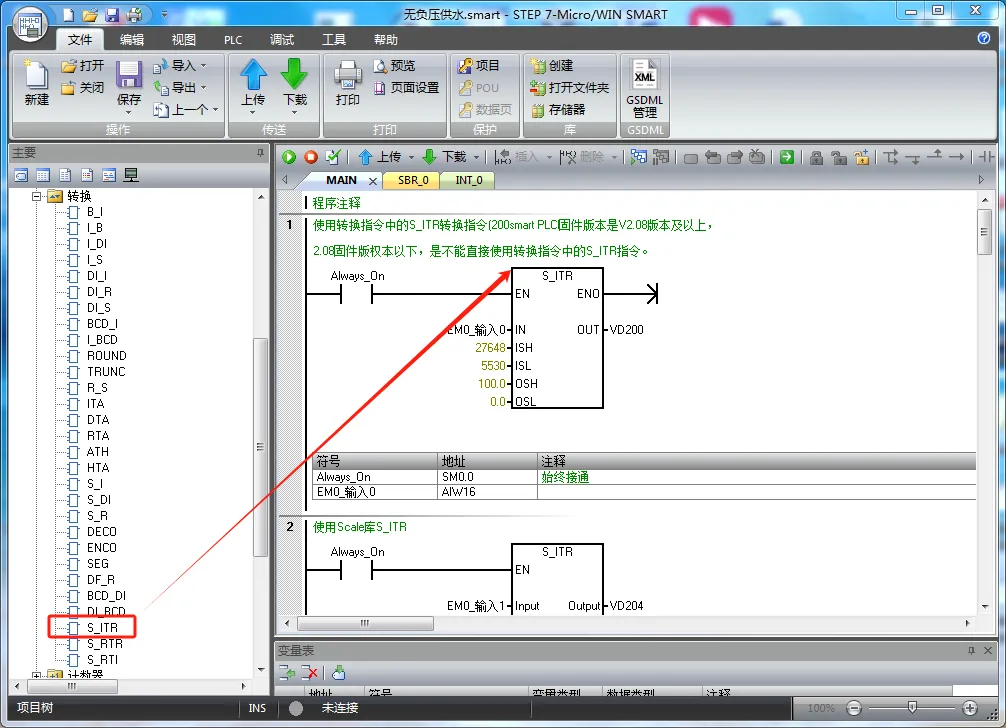

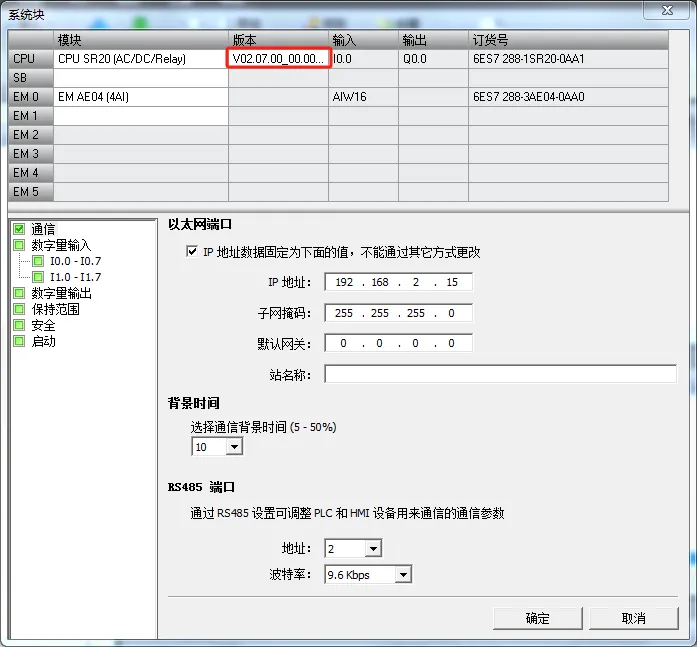

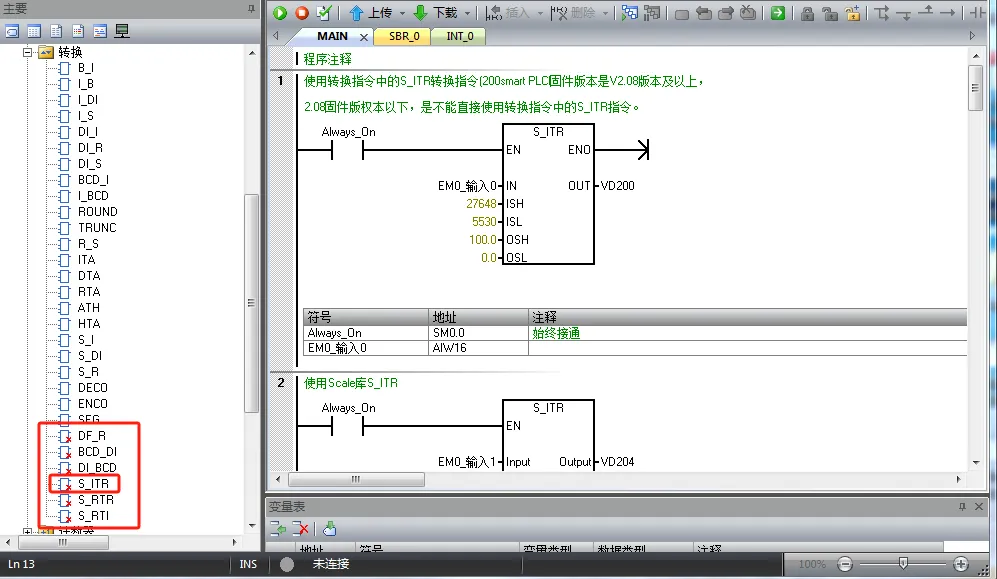

这套通用模板分为两大核心部分：原始数据读取、量程线性转换。整体结构简洁，无多余指令，兼容性强，适配 S7-200 SMART 全系列主机，AE04、AR02、AQ02 等模拟量模块均可通用。我在长期实训和小型项目中反复使用，稳定性经过大量现场验证，新手也能快速上手。这里讲一个重点：关于PLC的固件版本，200SMART固件更新了许多版本，每个版本所支持的指令有微小的差别，V2.08版本固件，模拟量转换就可以直接使用转换指令中的S_ITR或S_RTI指令。

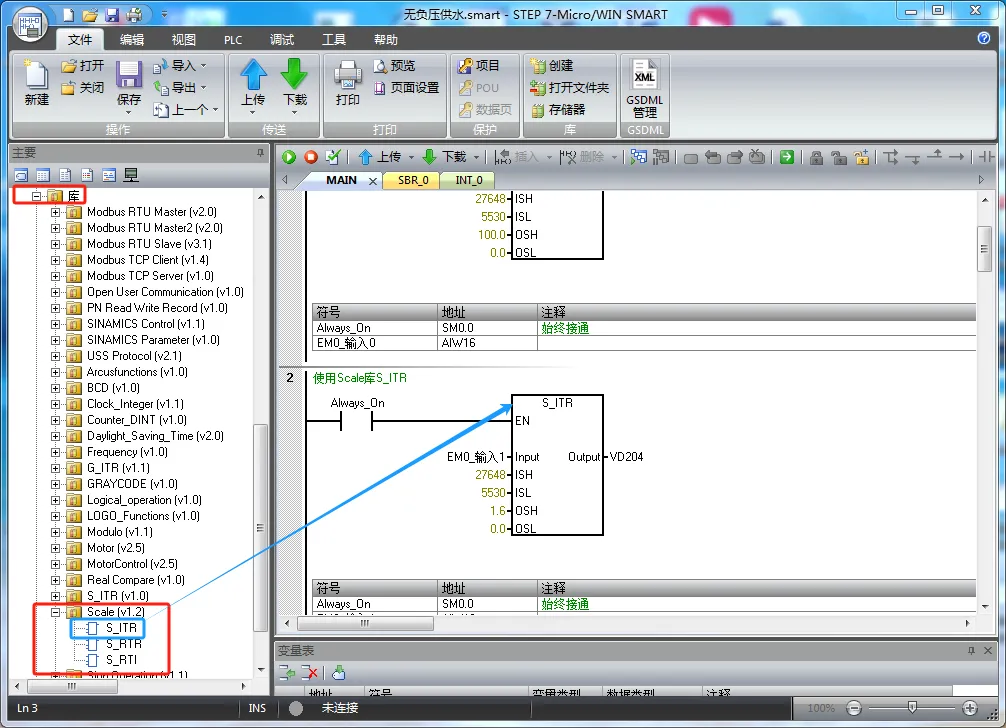

如果固件版本是V2.08以下，就不能直接使用转换指令的S_ITR或S_RTI指令,而是需要库指令Scale中的S_ITR或S_RTI指令。

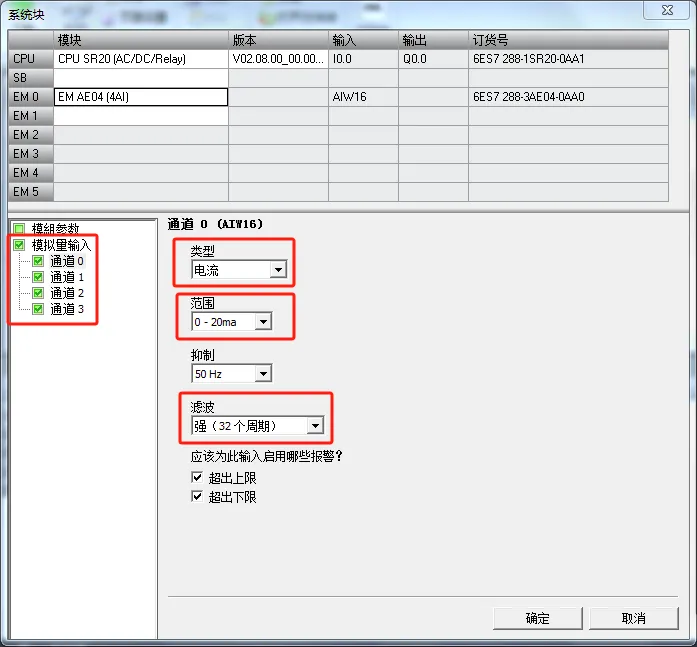

第一部分为原始数据读取。直接读取模拟量模块对应的 AIW 寄存器数据，不做前置运算，保留最原始的采集值。这样做的好处是便于故障排查，一旦出现数值异常，可以先观察原始数据，判断是传感器、接线、模块问题，还是转换程序参数设置错误，分段定位故障，避免全盘排查。同时对原始数据做简单限位，防止外界干扰产生超量程数值，造成程序运算出错。如果读取的数据波动大，可以在模拟量模块配置时选择对应的通道进行滤波设置，有弱、中、强，选择不同的滤波强度观察效果，如效果不理想则考虑软件程序上加滤波程序。最主要排查现场干扰原因，从根本解决。
考虑到现场使用需求，模板中还增加了数值存储与显示分区。转换完成的实际工程量，存入专用寄存器，后续温控启停、压力联锁、液位报警等所有控制逻辑，都统一调用该寄存器数据。程序分区明确，结构清晰，后续拓展报警、联锁、记录等功能时，不用改动原有转换逻辑，直接叠加新程序即可，扩展性极强。
很多新手容易在小数运算上出现误区，S7-200 SMART 基础运算以整数为主，搭配 Scale指令可以完美实现浮点换算，不用手动编写复杂数学公式，既简化程序，又降低计算出错概率。部分朋友喜欢手动编写除法、乘法做换算，不仅代码冗长，还容易出现四舍五入偏差，使用官方标准指令搭配通用模板，是效率和稳定性的最优解。
这套万能模板非常适合新手积累使用，建议大家收藏保存。以后接触任何模拟量项目，都可以直接调取模板使用，告别重复编写代码的低效工作。工控行业讲究经验复用、模板复用，把通用功能做成标准化模板，是从业路上必须掌握的技能。熟练运用之后，你会发现模拟量项目的编程难度大幅下降，项目落地速度也会明显提升。
