管线插件V4.0,增加三维管线功能,强化管线编号和管线统计功能.

1. 三维管线一键生成

现在，可以将已有的二维管线（无论是通过插件绘制的还是普通CAD线）一键生成为真实的三维管道模型。插件会自动读取管线点属性中的管底高程数据，结合管径信息，生成具有真实空间位置的三维管道。

2. 三维井体自动构建

在生成三维管道的同时，插件还可以根据管线点属性中的地面高程、井底高程、井盖尺寸等信息，自动生成三维井体模型（圆柱体）。井体尺寸可自适应读取属性中的井盖尺寸字段，让模型更加贴合实际。

3. 自动切换视图

生成三维模型后，插件会自动将CAD视图切换为西南等轴测视图，并应用真实视觉样式，方便您第一时间查看三维效果。这对于管线碰撞检查、空间位置关系的直观理解，以及向业主进行三维成果展示，都具有很好的实用价值。

二、更智能的编号：智能分级编号系统

3.流向/起点控制：编号方向可自动从一端到另一端，也可手动指定起点。

4.分支编号规则：主干采用主编号（如G1、G2），分支采用“主编号-分支序号”的格式（如G1-1、G1-2），逻辑清晰，层级分明。

5.自动续号：支持识别已有编号并自动延续，避免重复编号。

这一功能对于大型市政管网项目（如给水、排水、燃气等）的节点编号管理工作，将带来极大的效率提升和规范性的保障。

三、更强大的统计：管线高级统计模块

2.多维度的统计维度：可以按管线类型、管径、材质分别进行长度统计。

3.丰富的统计项目：除了管线长度，还可以统计井数和弯头数。

4.可视化图表：支持自动生成柱状图，让数据对比一目了然。

5.一键导出Excel：统计结果可一键导出为CSV格式的表格，方便进行二次处理或存档。

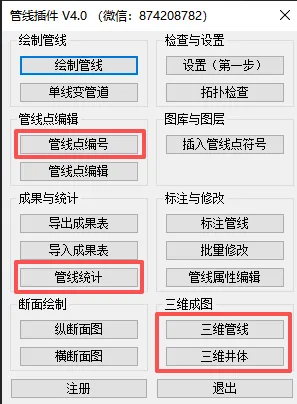

四、如何使用

• 在CAD中加载管线插件V4.0.VLX

• 输入命令 PIPE 启动主界面。

• 首次使用请先点击 「先设置(第一步）」 配置管线点符号图块文件夹和常用管径。

五、如何获取
