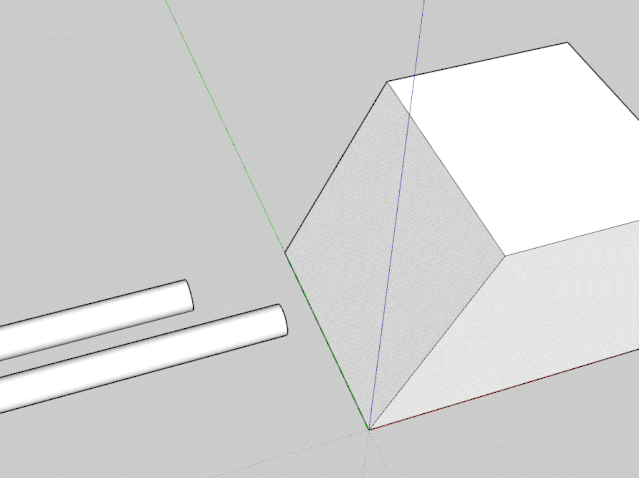

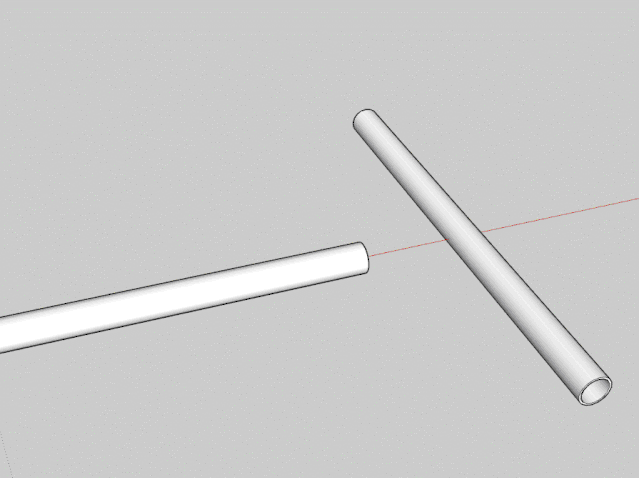

其工作原理为

通过一个截面组件

通过路径对其放样 创建模型

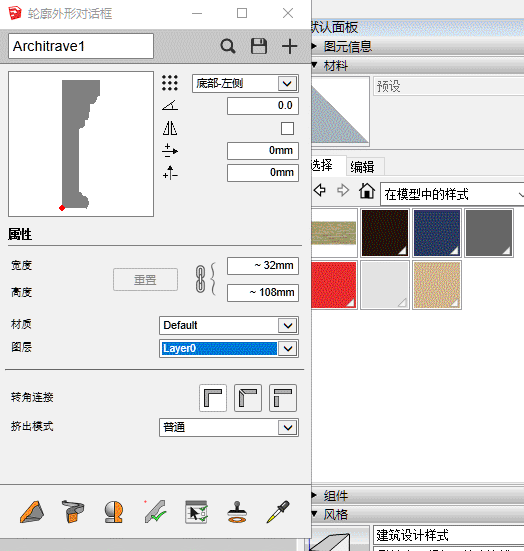

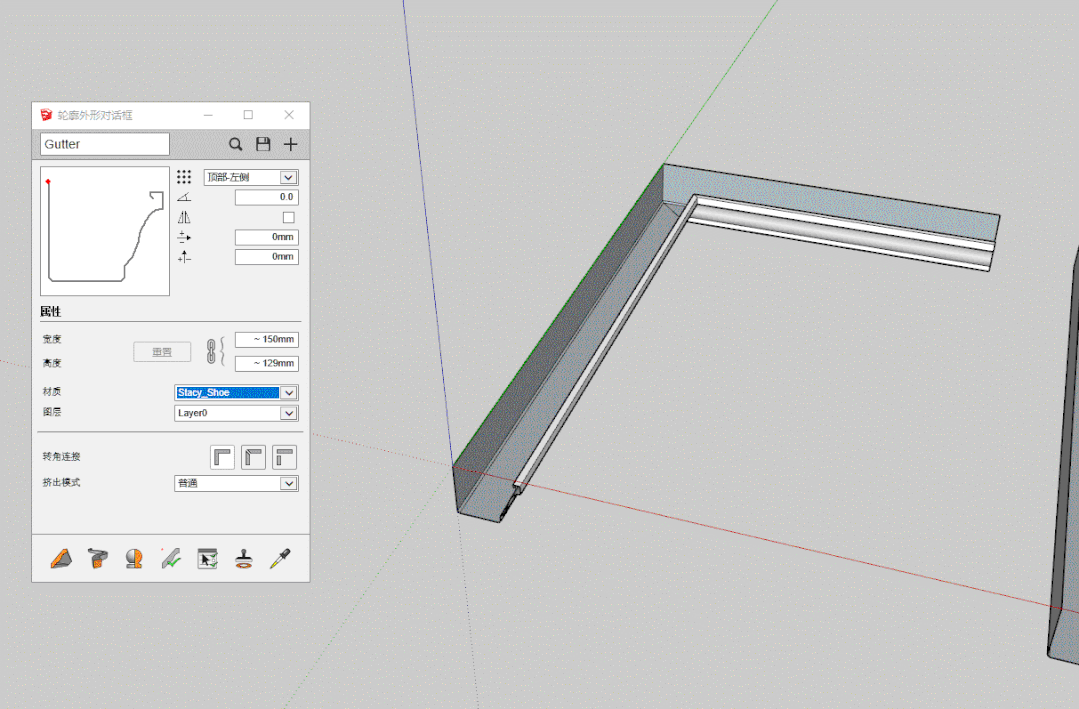

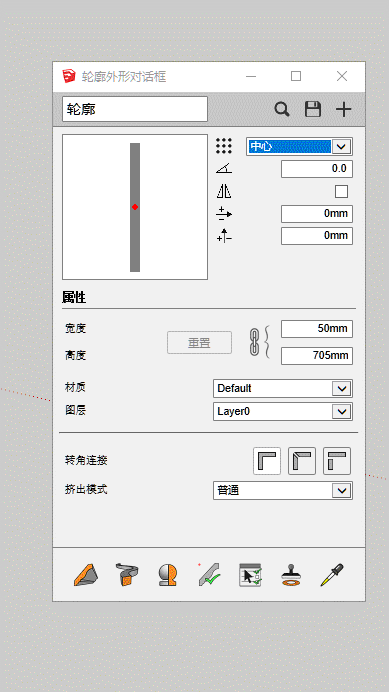

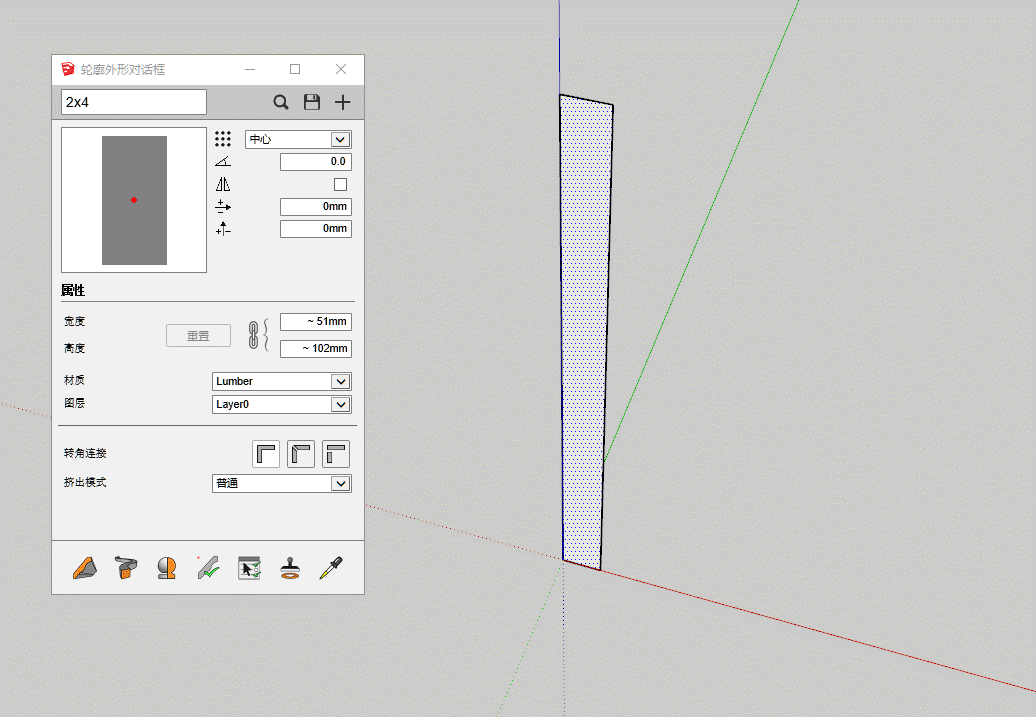

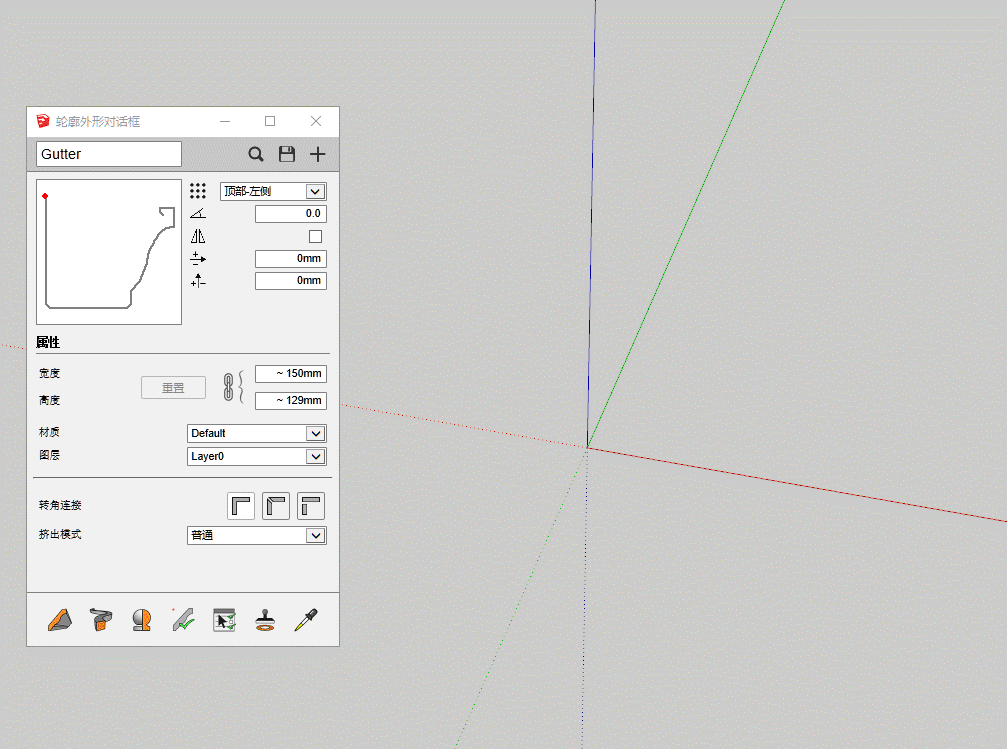

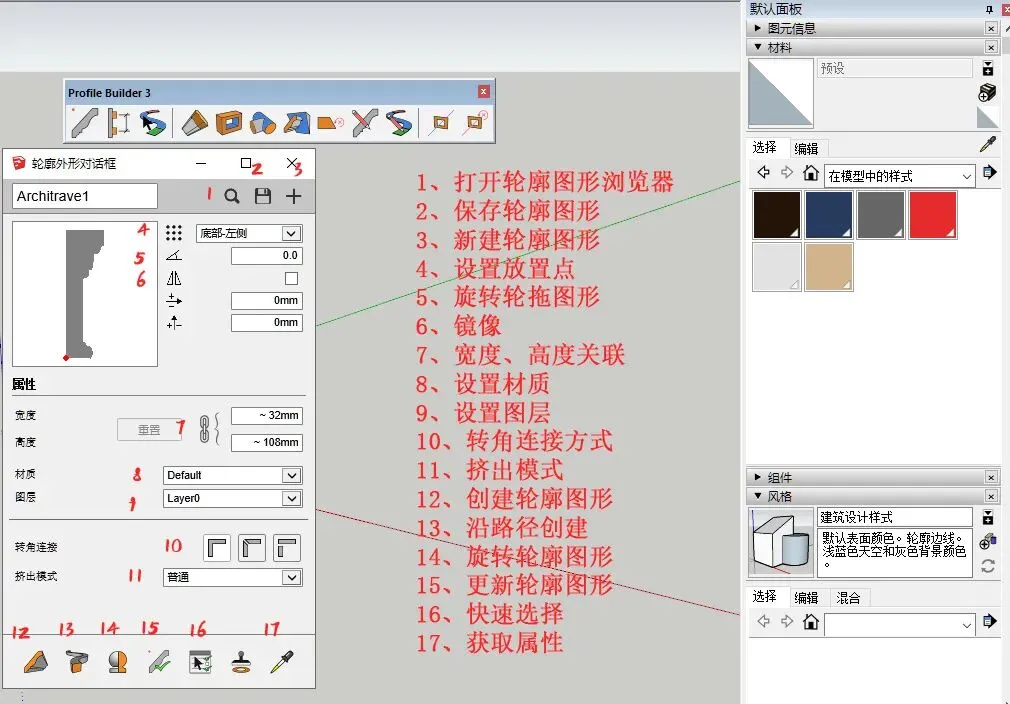

一、元件对话框

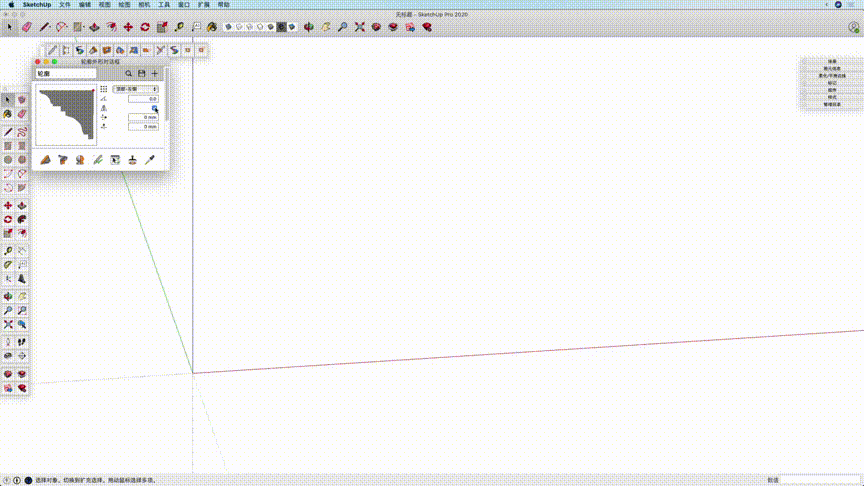

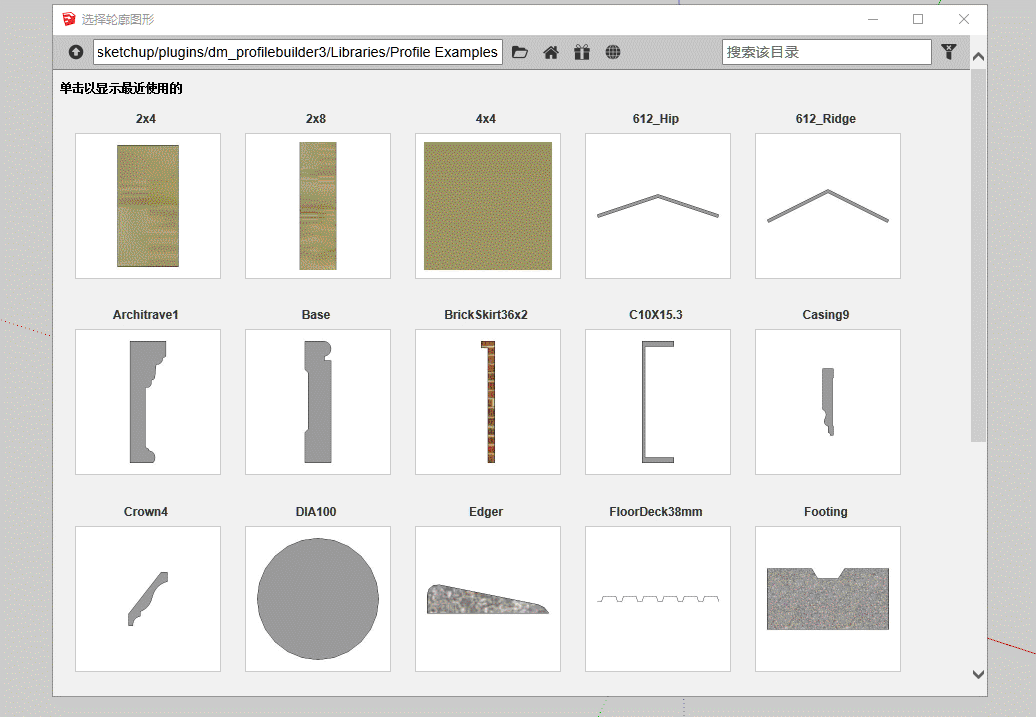

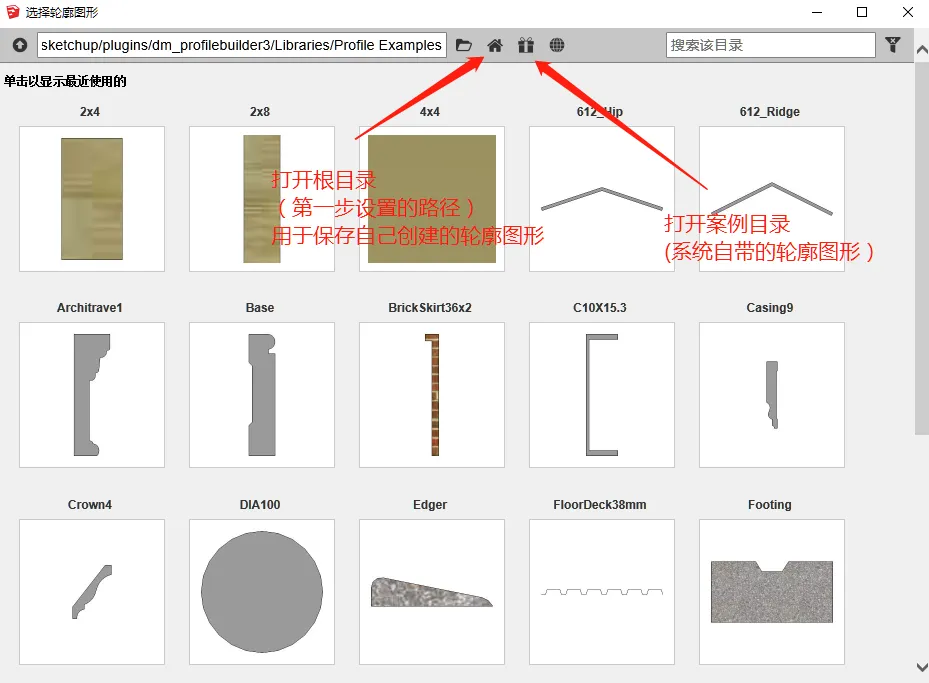

1、轮廓图形浏览器

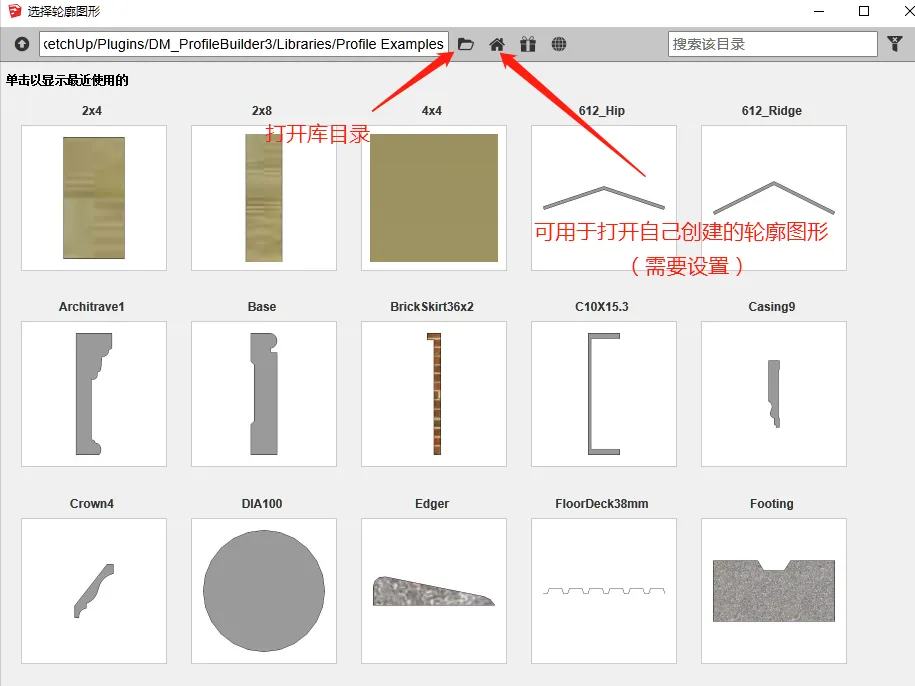

设置方法如下

2、保存、新建轮廓图形

配置文件可以保存到本地库中，包括自定义名称，方向（锚点，偏移，旋转），尺寸，材质和图层。只需在模型中绘制一个面并将其添加为新的配置文件，即可创建新的配置文件。保存配置文件后，您可以加载它，然后在将来的项目中重复使用它。

保存之后，可在此界面调取

3、 设置放置点、旋转图形、镜像

提供9种放置点

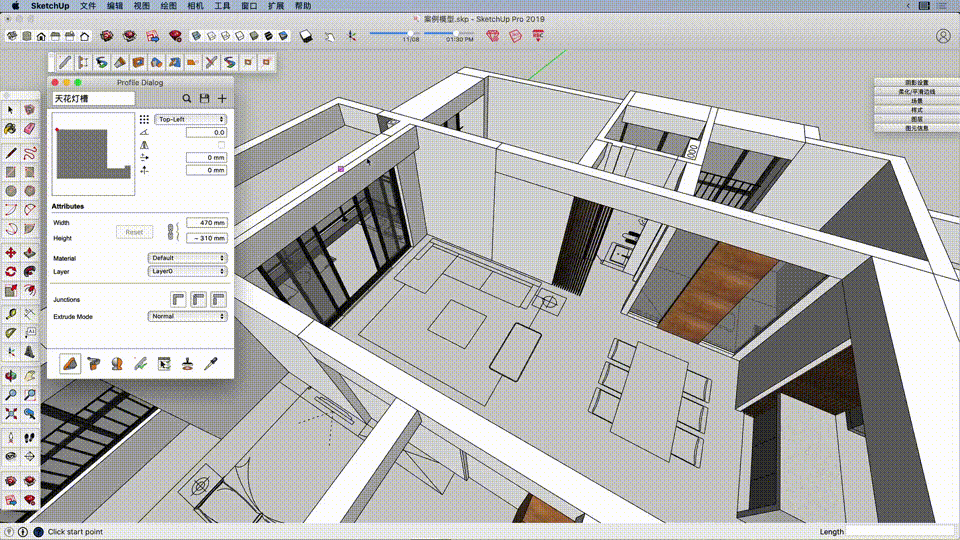

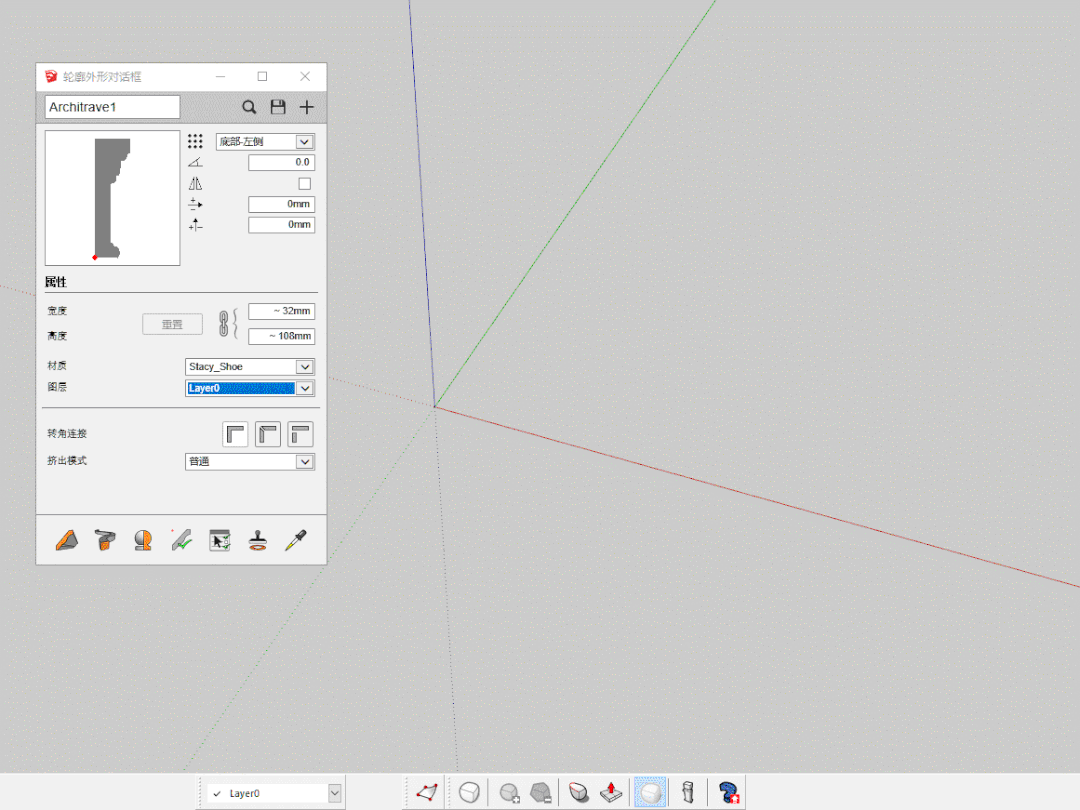

4、设置材质、图层

设置材质（材质需在模型中）、图层，设置好后创建的模型便会自带材质及图层；

合理设置材质、图层，建模一步到位

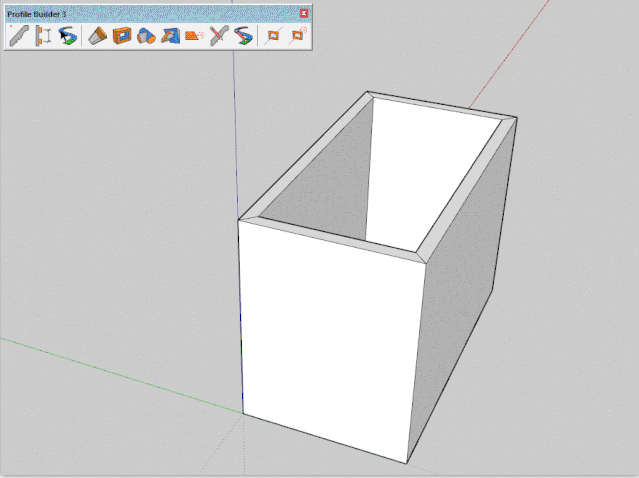

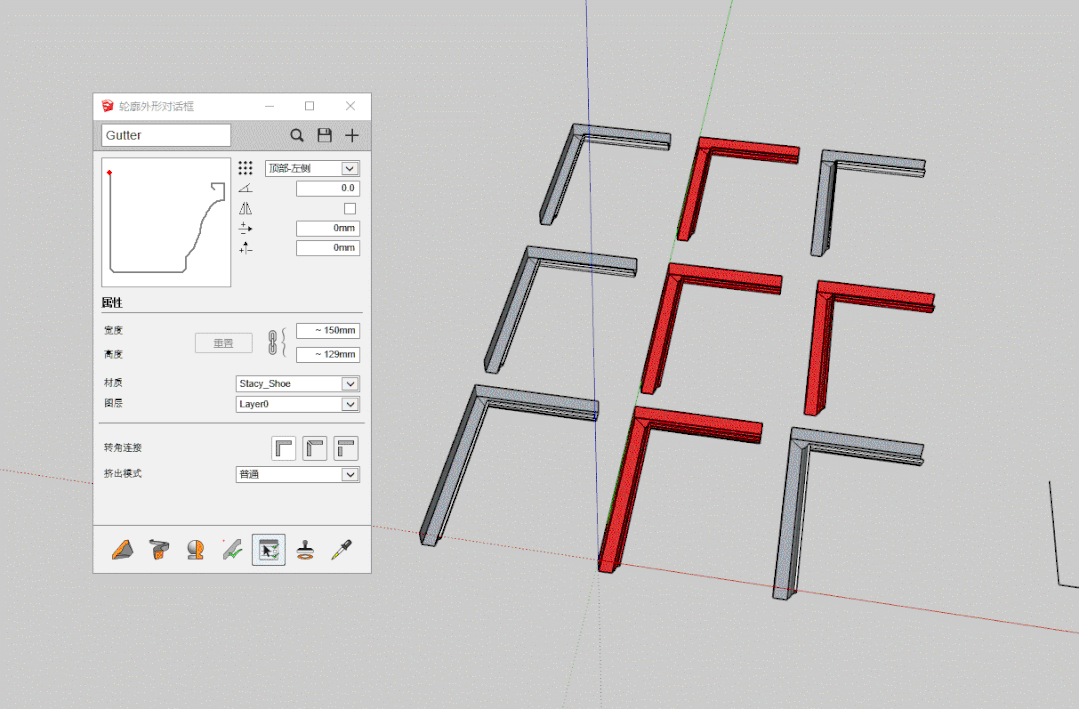

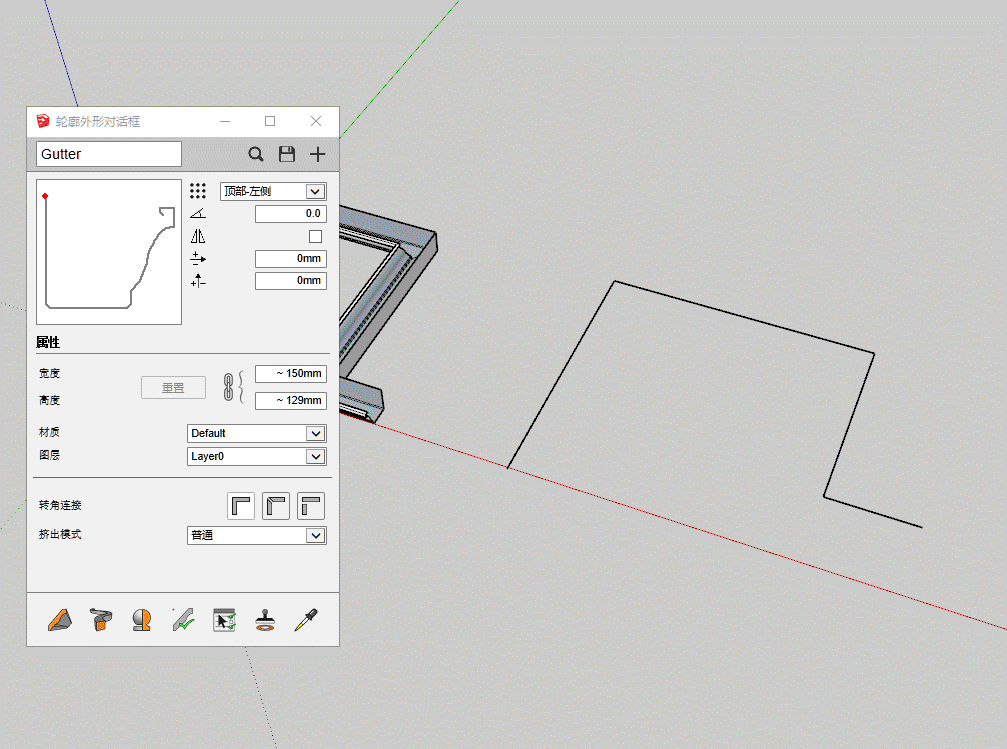

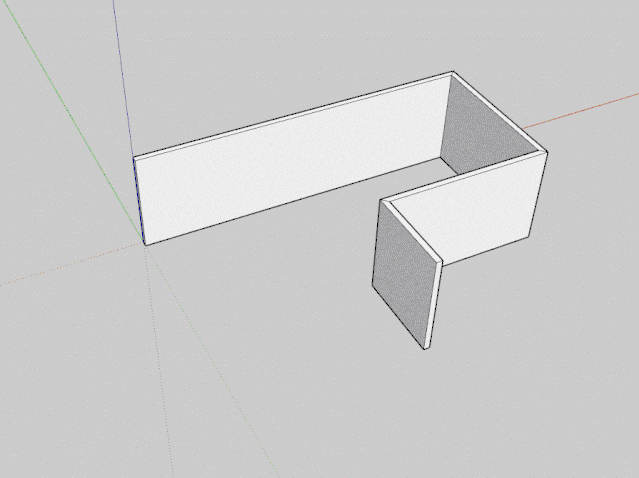

5、转角连接方式

默认为第一种（连续）

第二种为斜接、

第三种为对接；

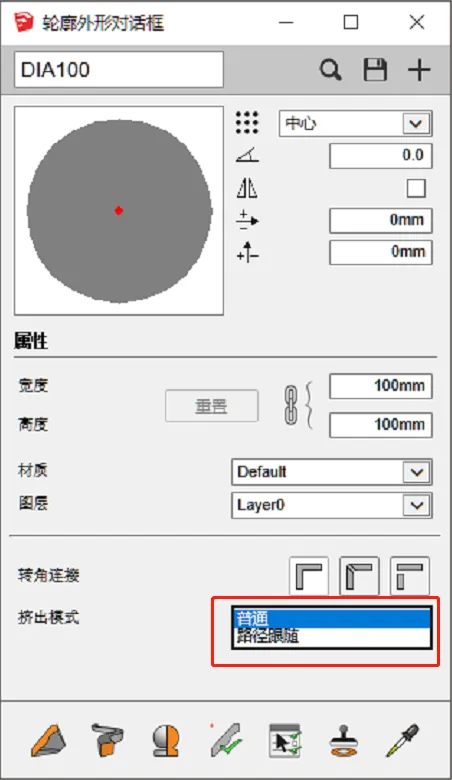

6、挤出模式

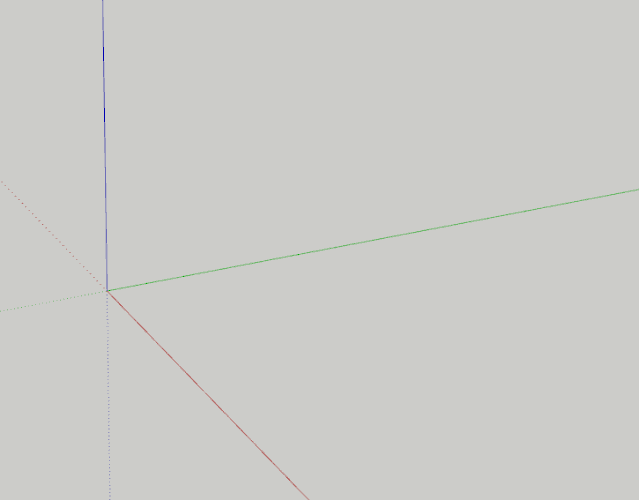

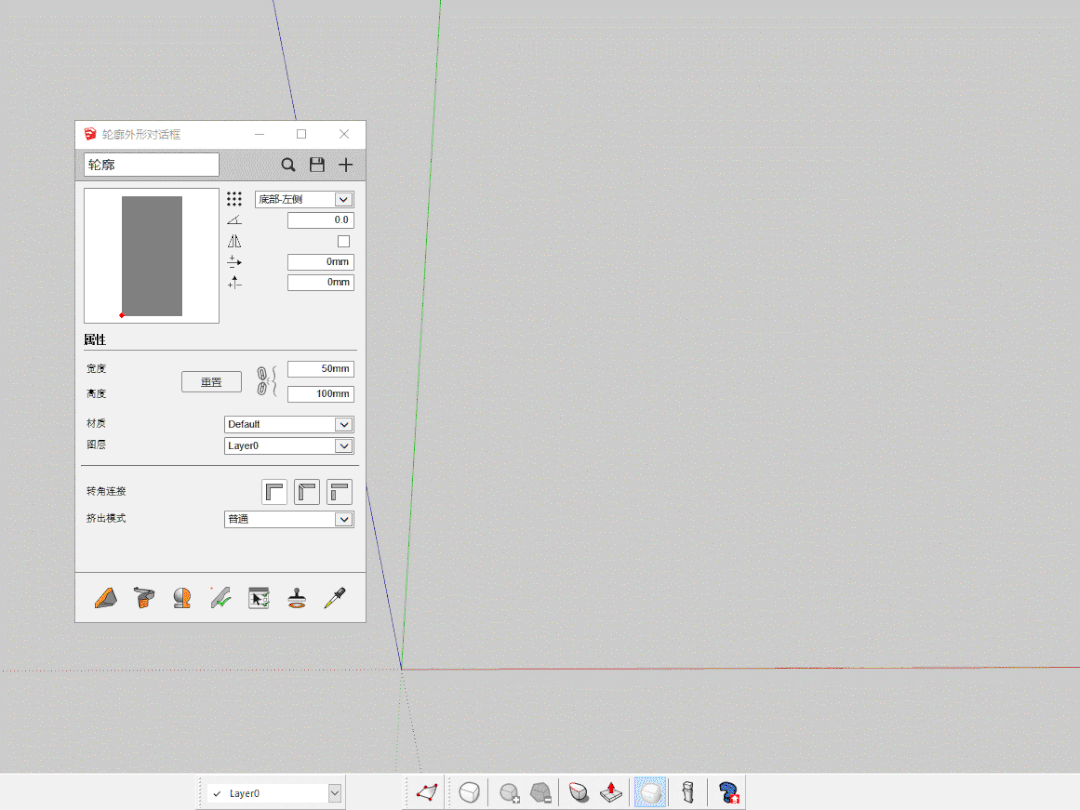

7、创建

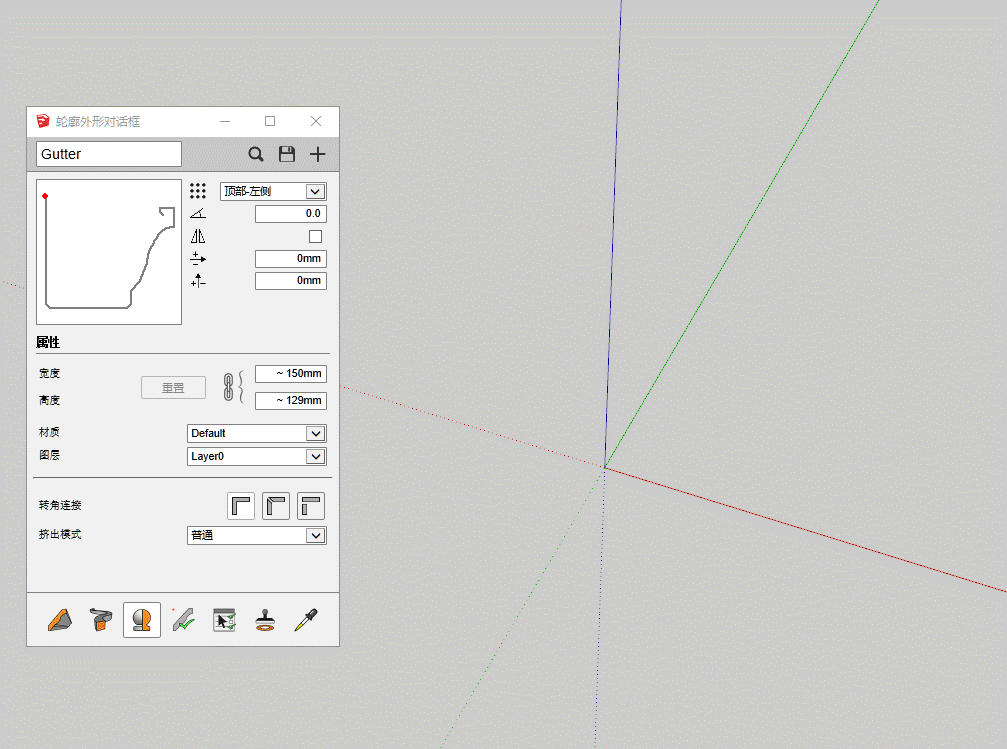

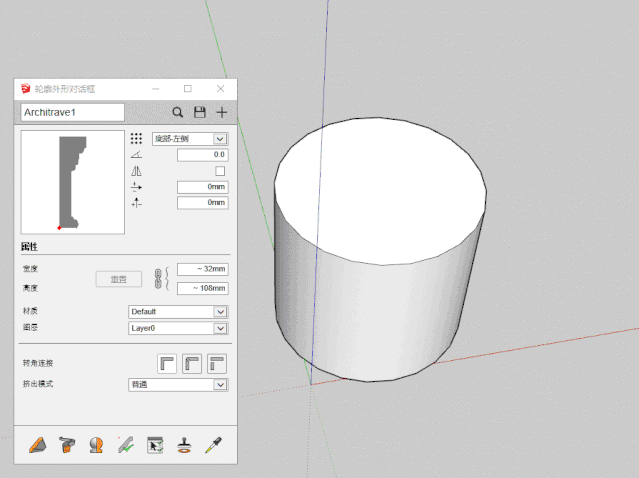

创建方式有三种，直接创建、沿路径创建、旋转轮廓外形；

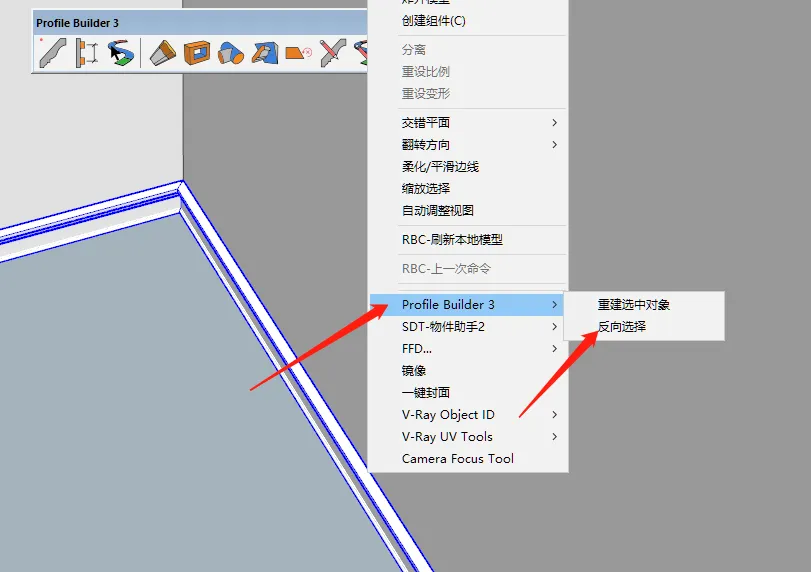

在生成模型时出现方向错误，

解决方法：选中生成的模型，点击右键Profile Builder 3 — 反向选择，即可修正这一错误；

8、编辑元件属性

PB3所创建的模型可以在后期任意修改参数、并在此进行更新操作，可以单独更新长宽高、放置点、旋转、镜像、偏移、材质、图层等信息；

9、通过属性选择元件（快速选择）

----------------------------------------------------------------------

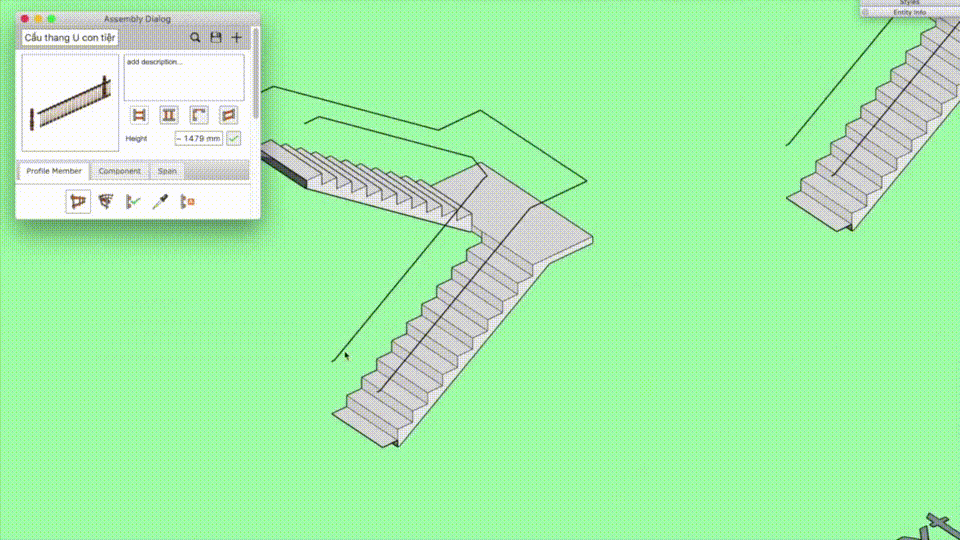

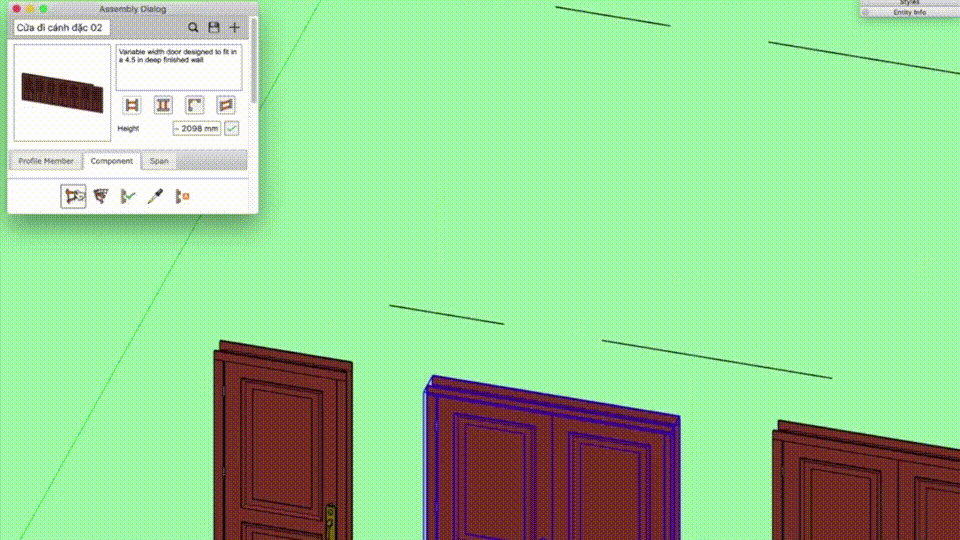

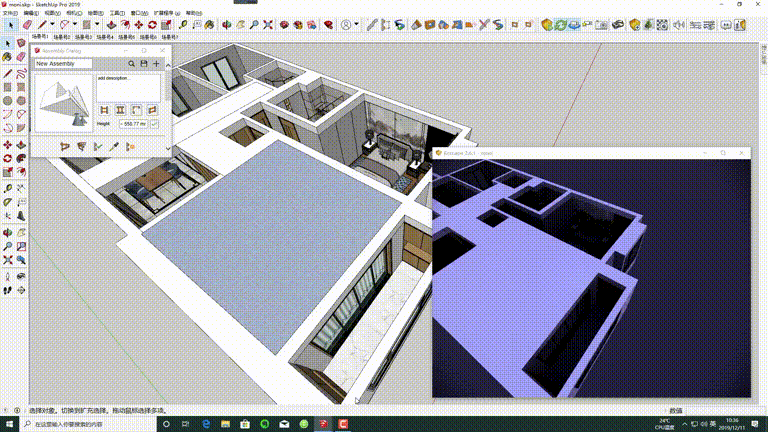

现在来看一下它的第二个工具部件

部件主要由三个部分组成

轮廓元件、组件以及跨件

其中跨件又有三种类型（轮廓元件、组件、子部件）

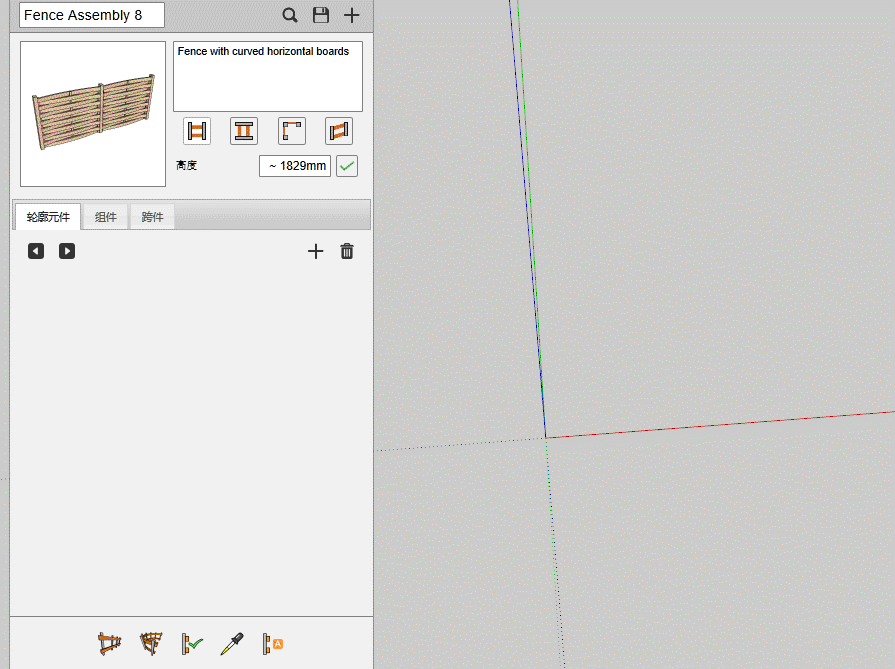

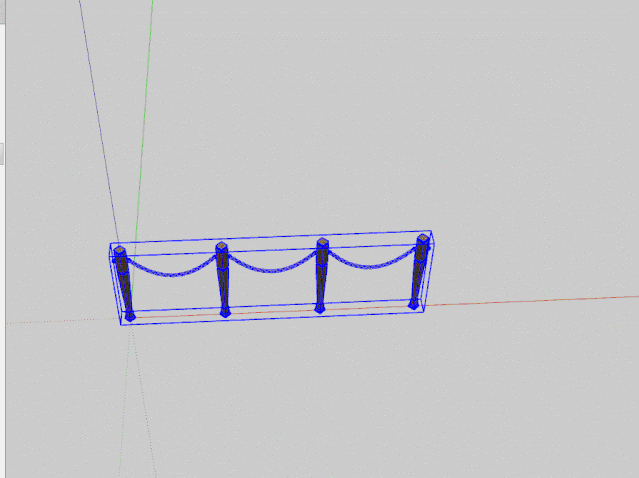

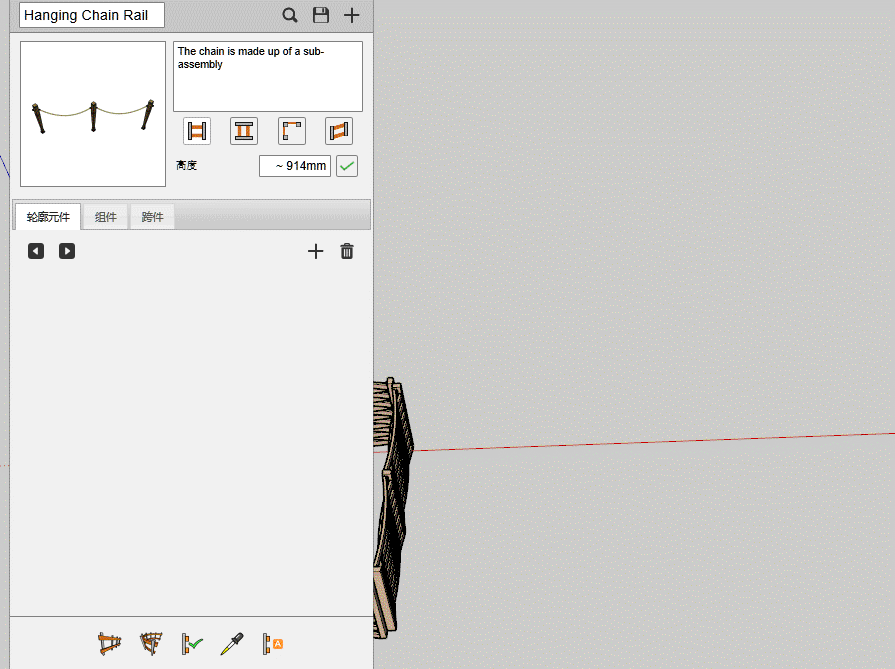

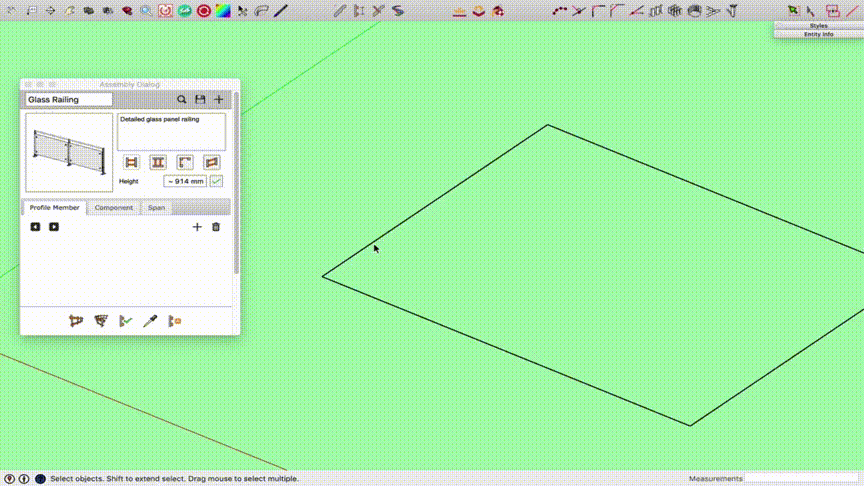

先看几个官方的部件，了解这三个部分都是由什么组成的；

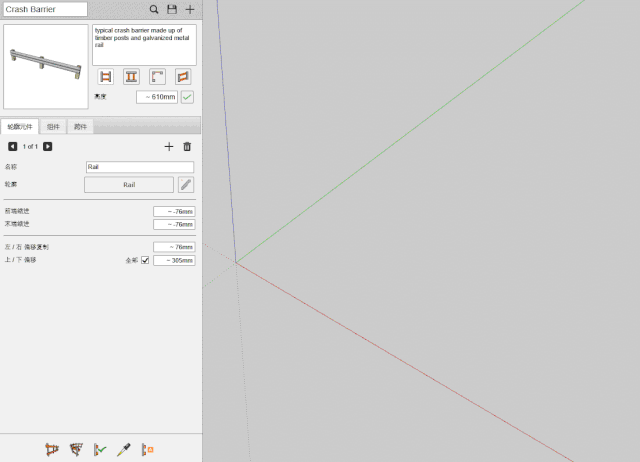

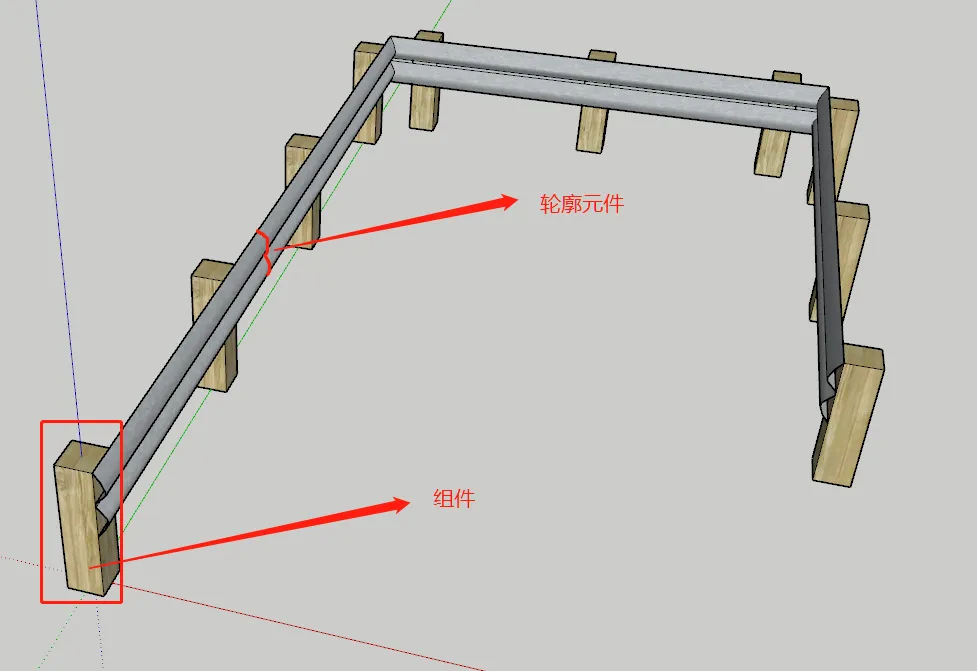

道路围栏

此部件由一个轮廓元件及一个组件构成（立柱）；

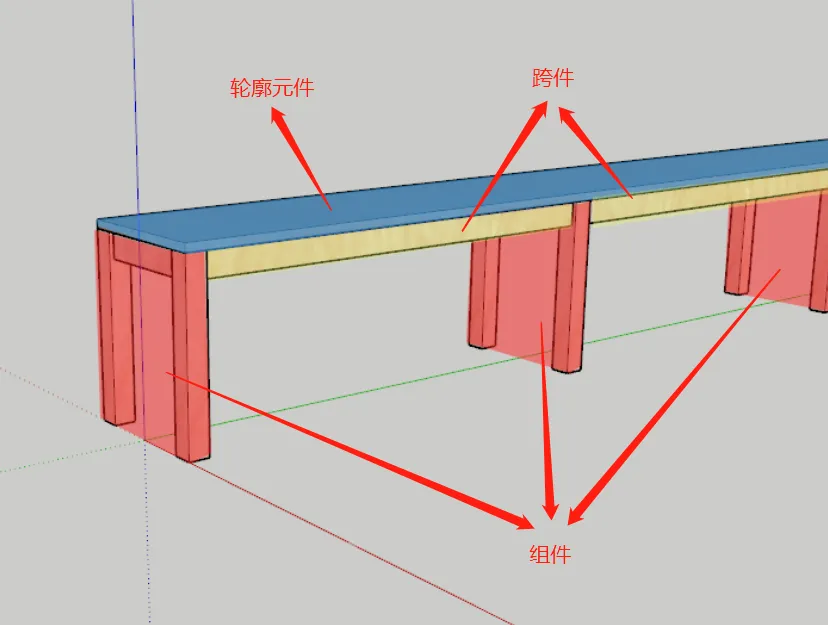

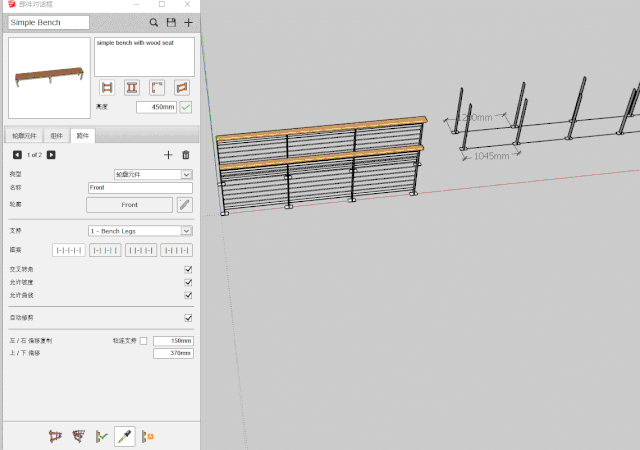

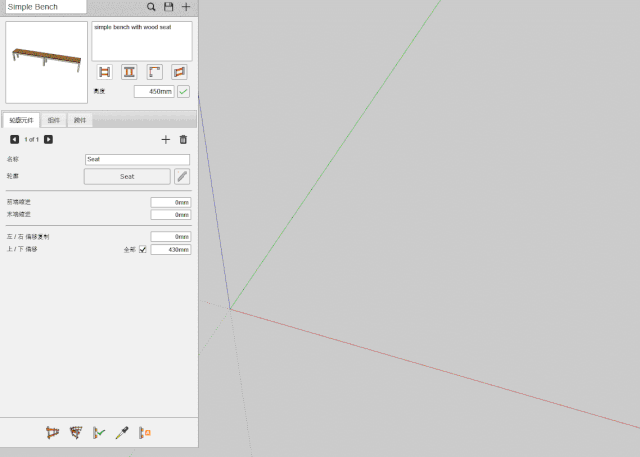

长椅

此部件由一个轮廓元件（椅面）、一个组件（椅腿），两个跨件（侧板）构成；

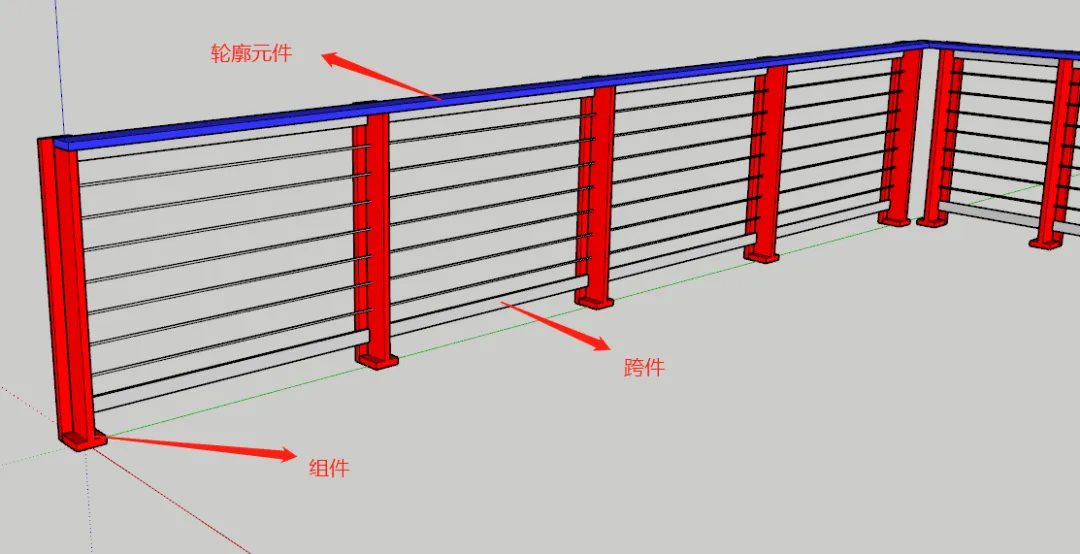

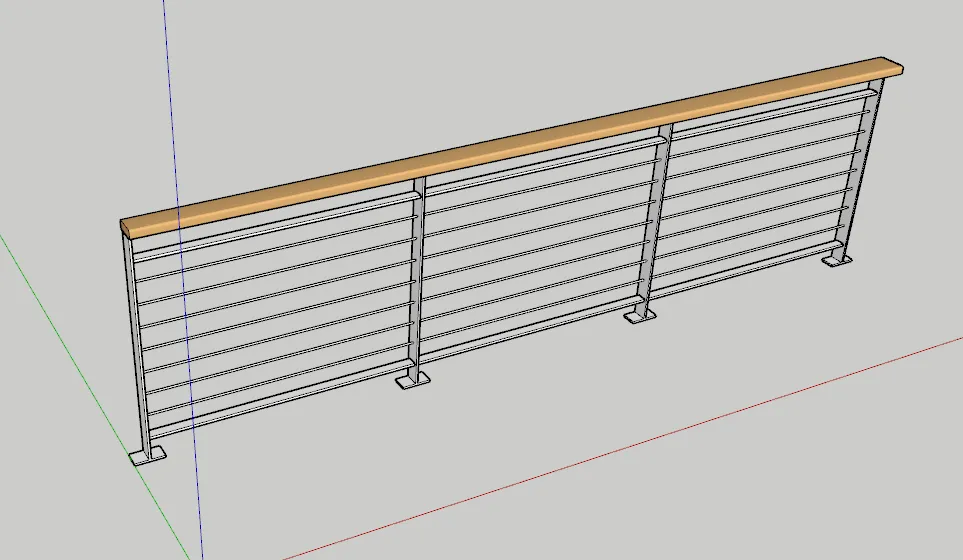

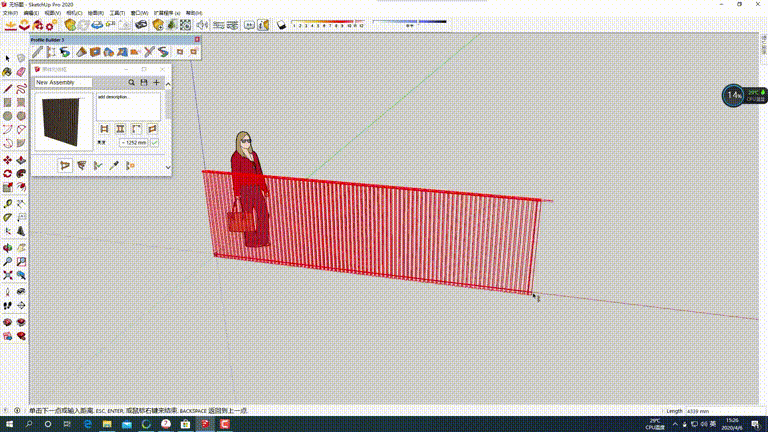

栏杆

此部件由一个轮廓元件（顶面扶手）、一个组件（立柱）、九个跨件（钢索）组成；

通过上面几个案例，可以大致看出轮廓元件就是一直沿着路径创建、组件则为在路径间隔一段距离出现，跨件则是在组件与组件之间出现；

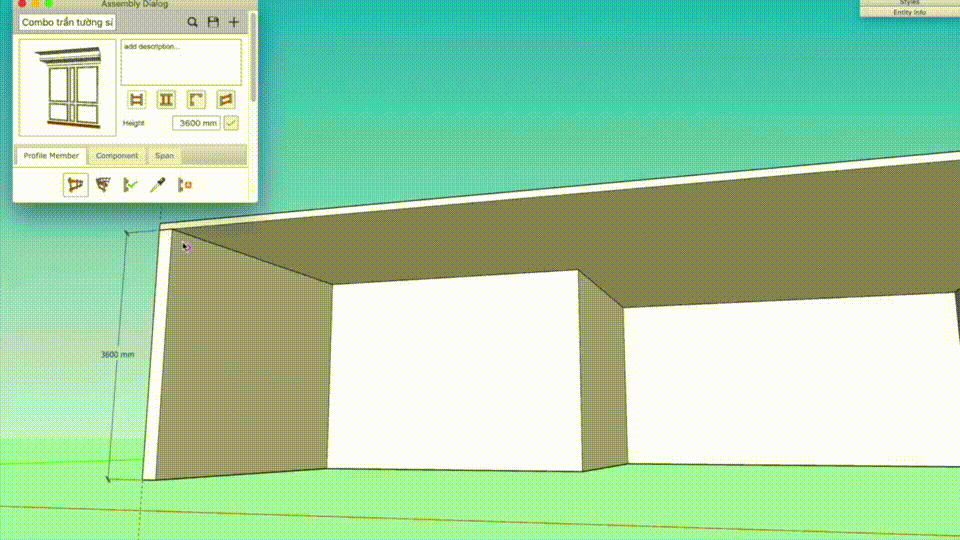

部件

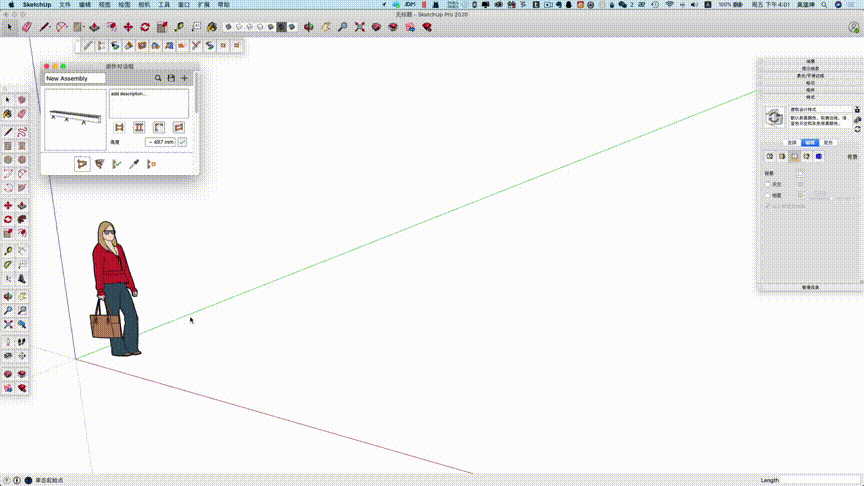

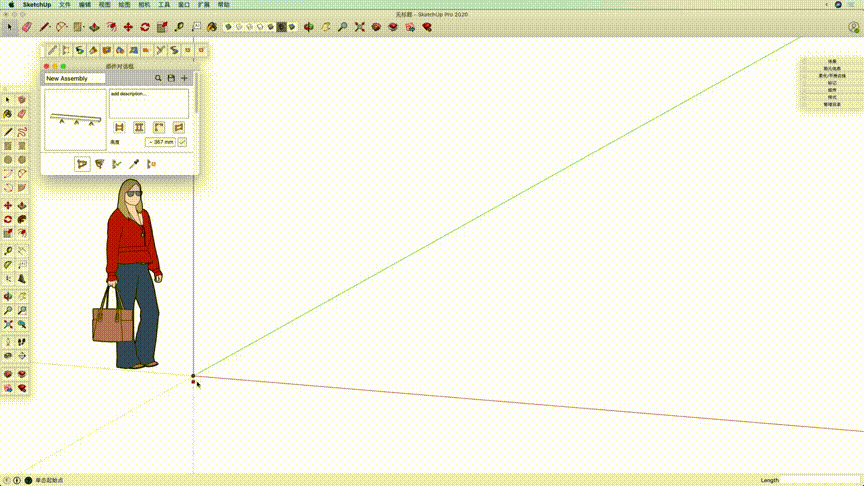

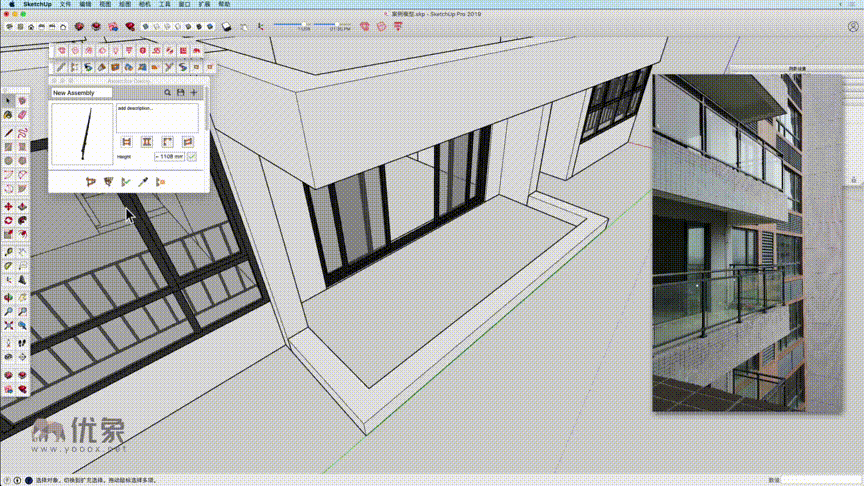

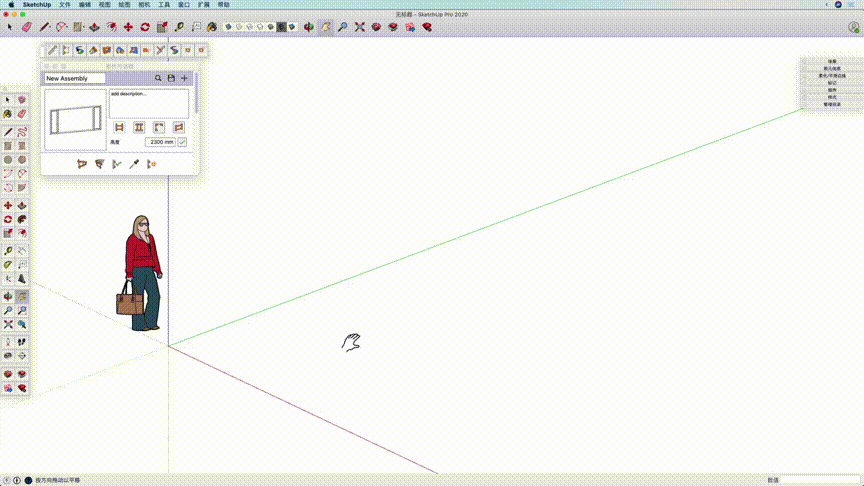

我们通过制作一个简单的部件，来认识一下装配式部件有哪些参数组成

注意：部件组件方向往红轴方向

先制作栏杆扶手的立柱，通常情况下它都是组件;

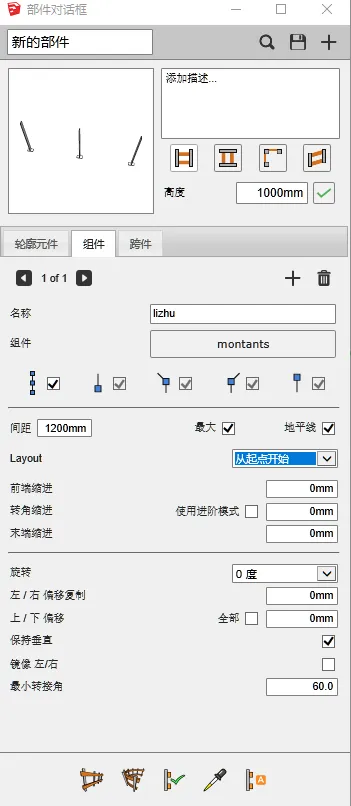

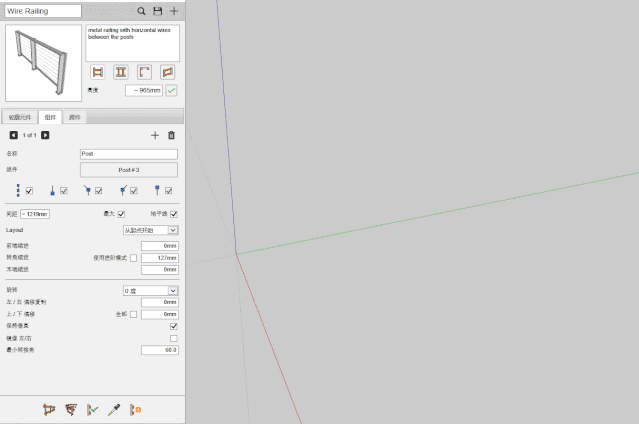

看看组件对话框中都有那些参数

在对话框中最下面那个五个图标分别是：创建、沿路径创建、应用部件属性、获取部件属性、从选择集生成自动部件；

对话框中，左上角为预览图（右侧的四个图标可以更改预览类型），组件可设置的参数包括了间距（组件与组件直接的距离）、最大（是否固定组件与组件之间的最大距离）、地平线、缩进、旋转、保持垂直、镜像等；

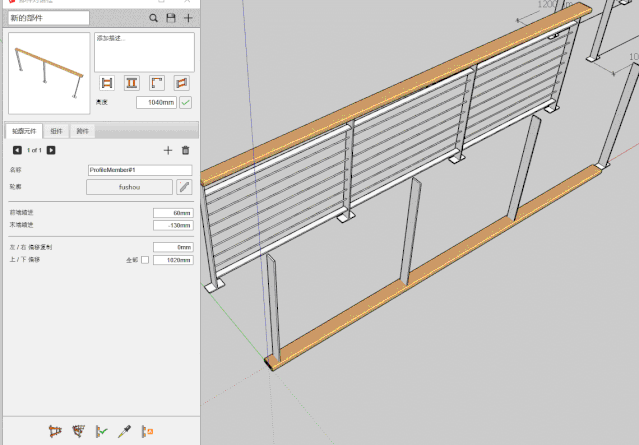

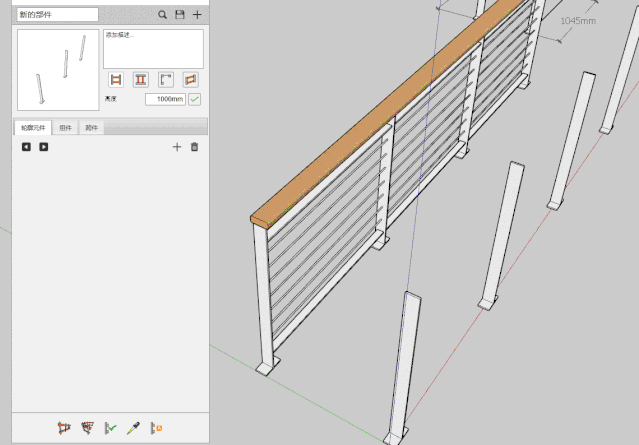

接下来我们做栏杆的扶手，它是个轮廓元件；

新建了一个轮廓元件之后，预览图更新了，但是模型中还没有出现扶手，选中模型并点击 应用部件属性；

扶手创建好，但是位置对不上；

有参数可以设置；

在跨件部分也是差不多的操作，比较简单的做法直接把中间的部分做为一个组件添加到跨件中，调整前后上下缩进参数即可；

现在把这个部件保存，以后就可以直接调取使用了！

----------------------------------------------------------------------

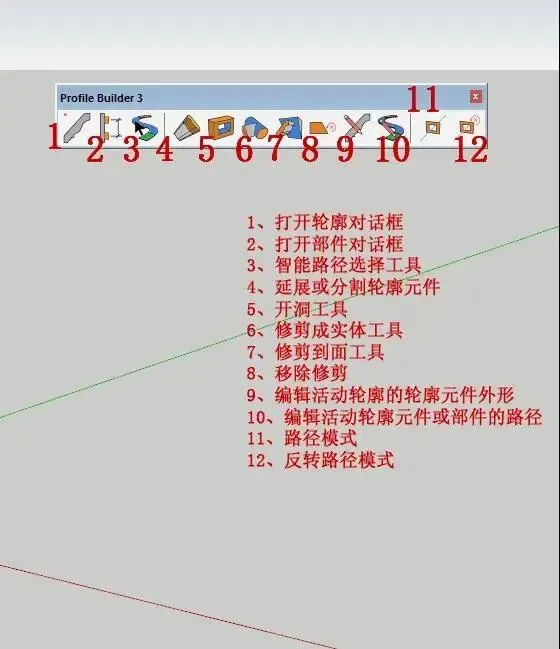

继续来说说其他的辅助功能；

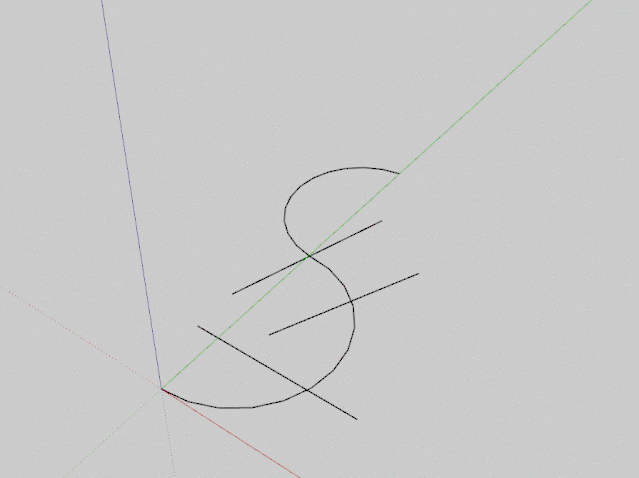

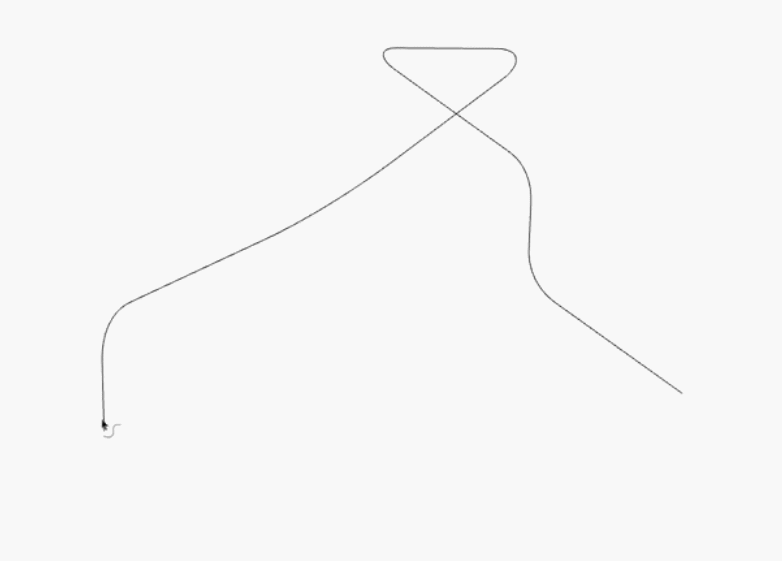

智能路径选择工具

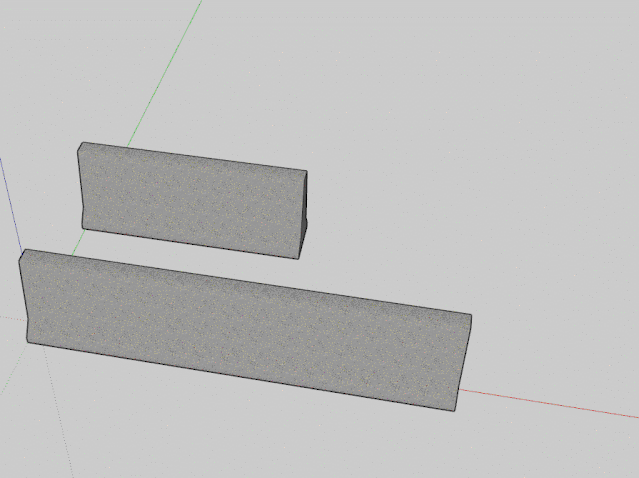

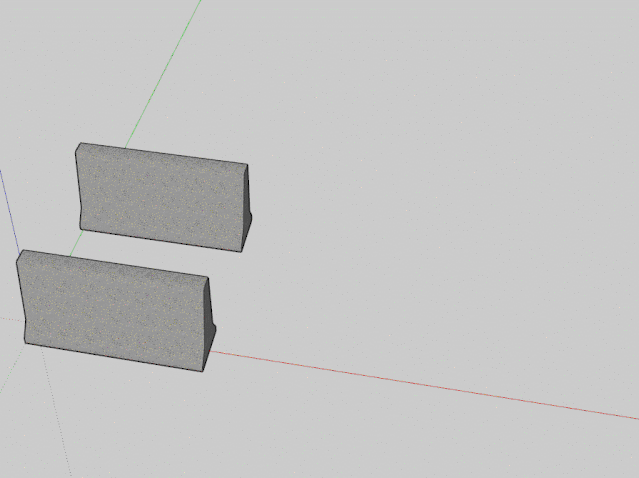

延伸和分隔轮廓构件

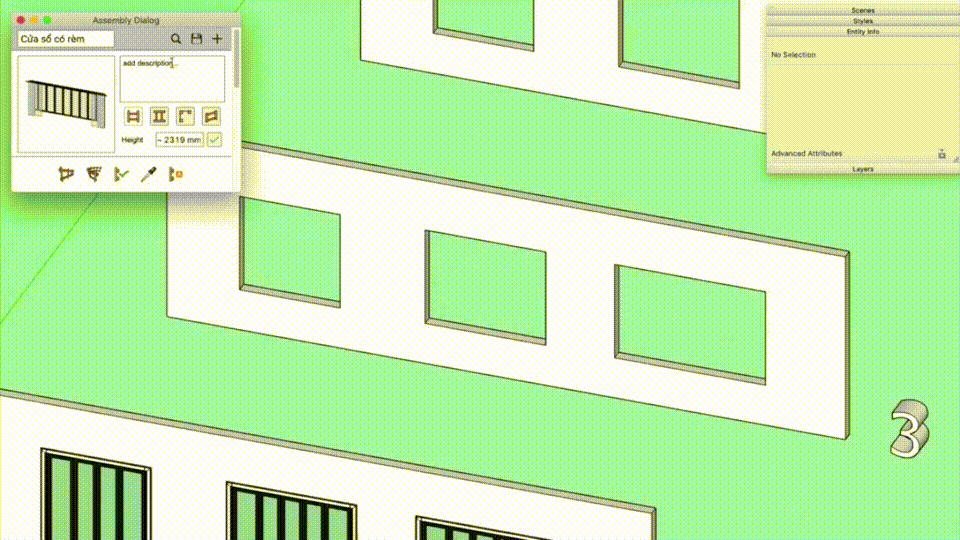

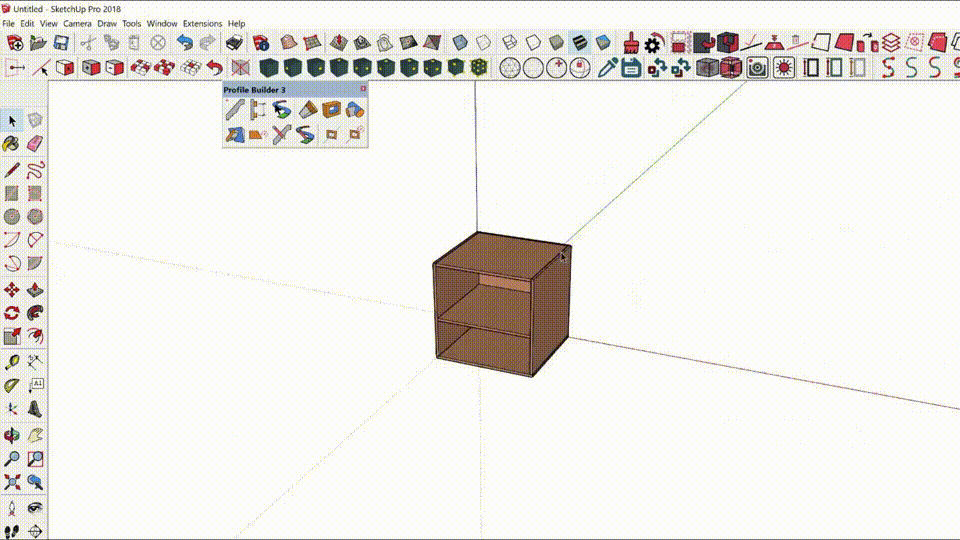

将面变成部件

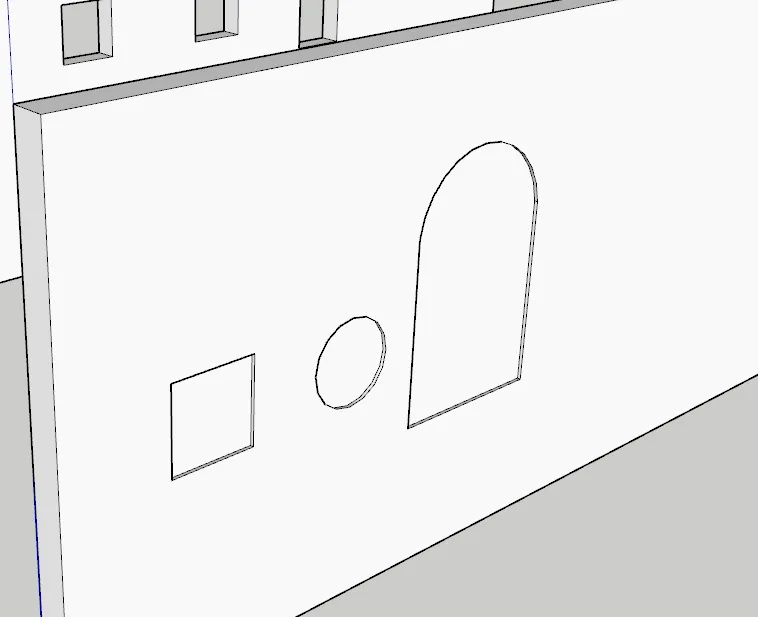

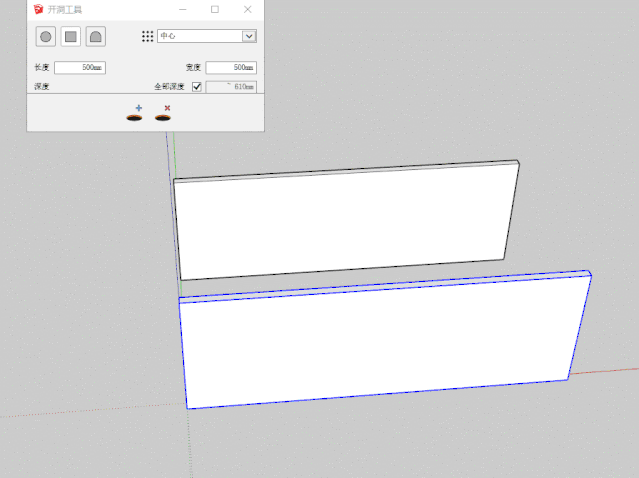

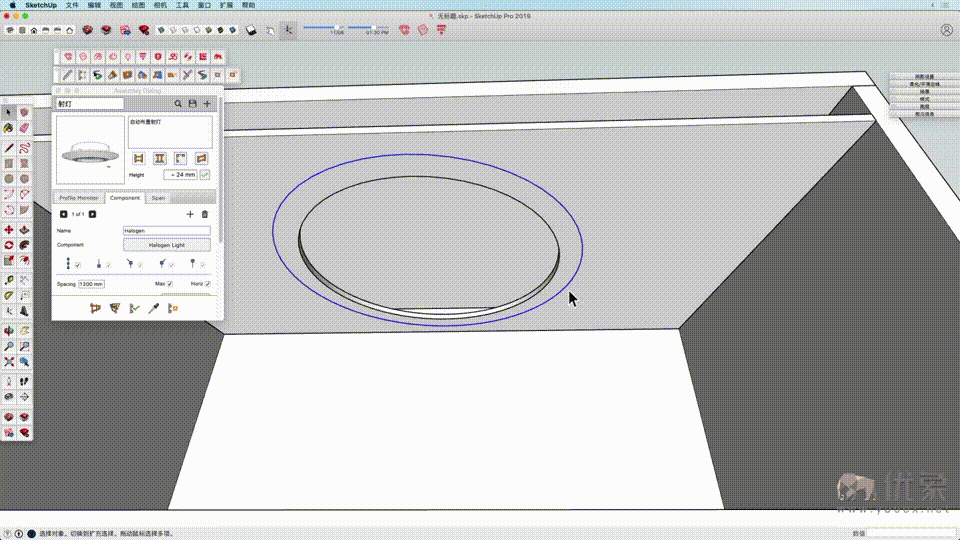

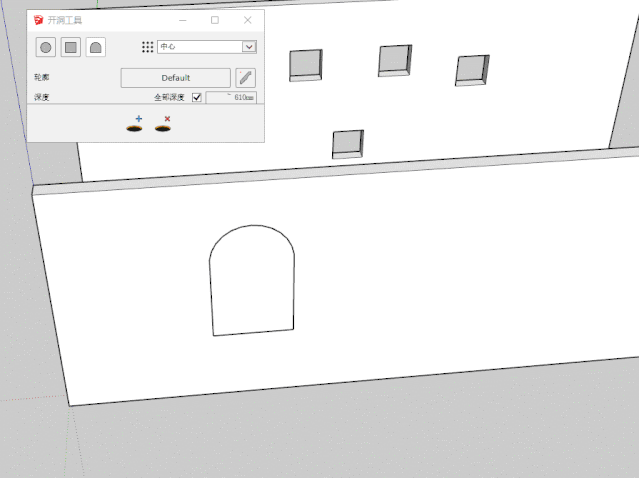

开洞工具

修剪成实体工具

修剪到面工具

编辑活动轮廓元件的轮廓外形

编辑活动轮廓元件或部件的路径

路径模式、反转路径模式

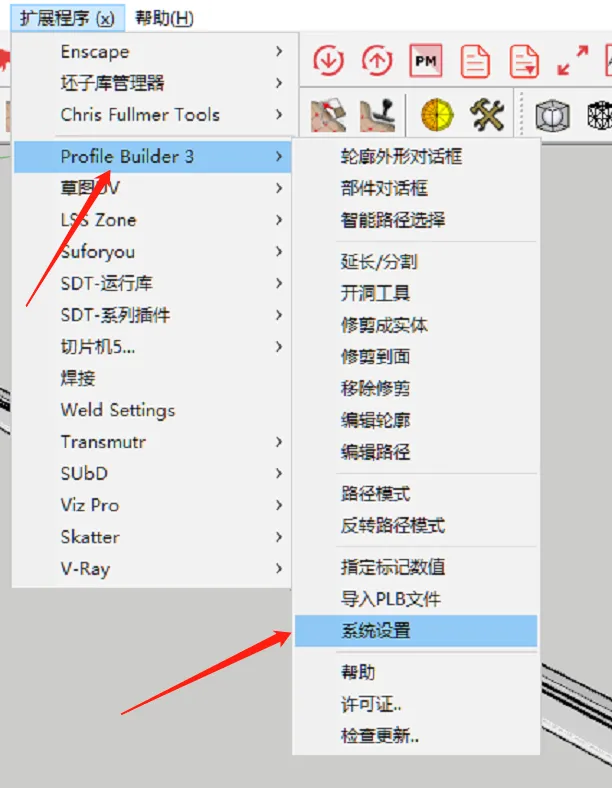

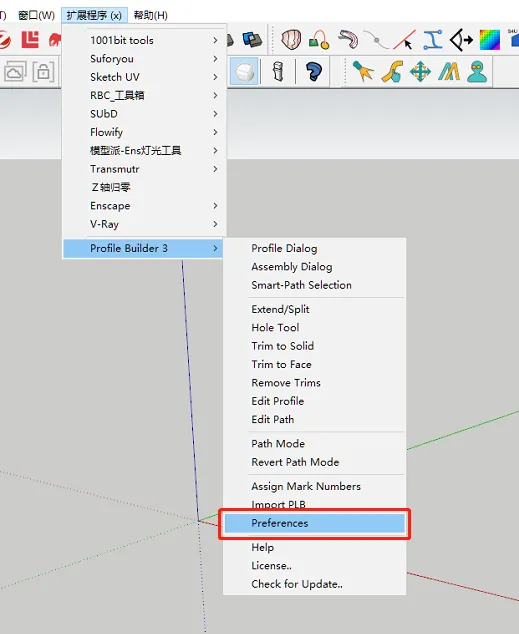

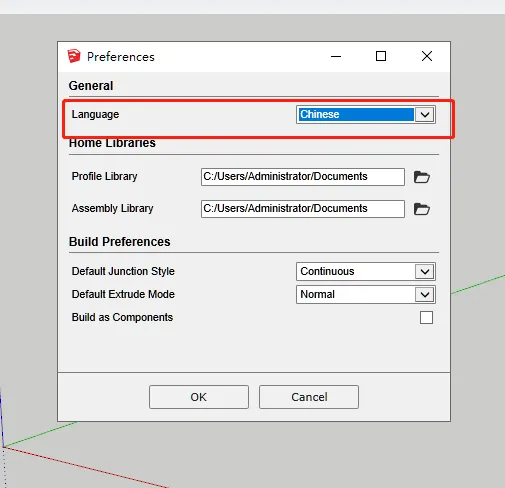

设置中文：

重启SU即可；
