ONNX模型可视化软件V1.0操作手册

ONNX模型可视化软件是什么？

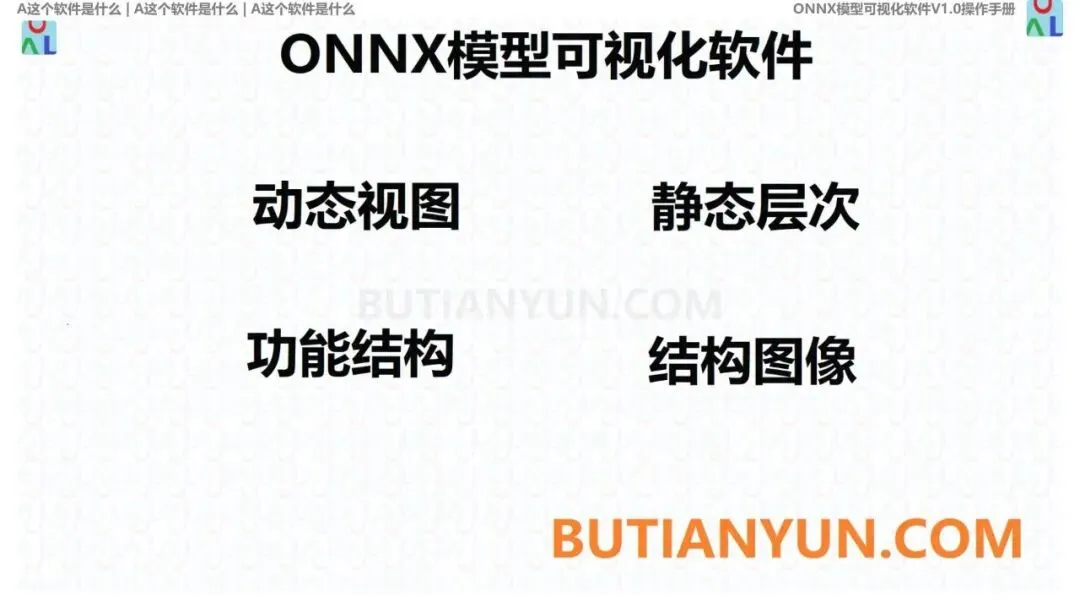

ONNX模型可视化软件分析ONNX模型内部结构，输出以下ONNX模型可视化图表：动态视图、静态层次、功能结构、结构图像。

ONNX模型可视化软件如何分析模型结构？

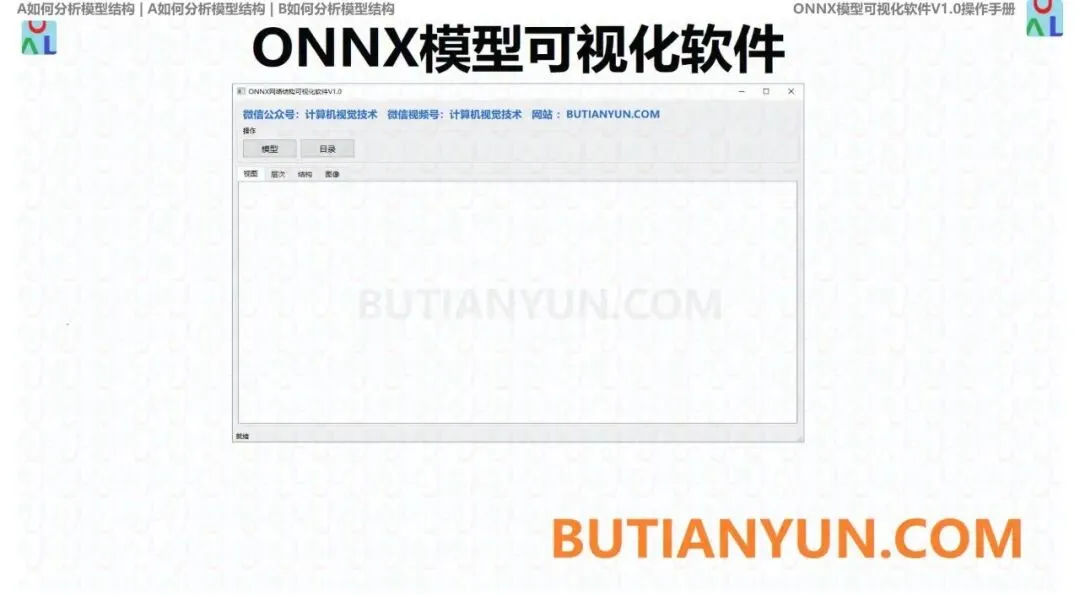

打开ONNX网络结构可视化软件，点击<模型>，设定一个根据YOLOv8 PT模型转换的ONNX模型。对这个ONNX模型进行分析。分析完成以后，在界面上以动态视图、静态层次、功能结构、结构图像四种形式可视化展示模型结构。

ONNX模型可视化软件如何查看模型动态视图？

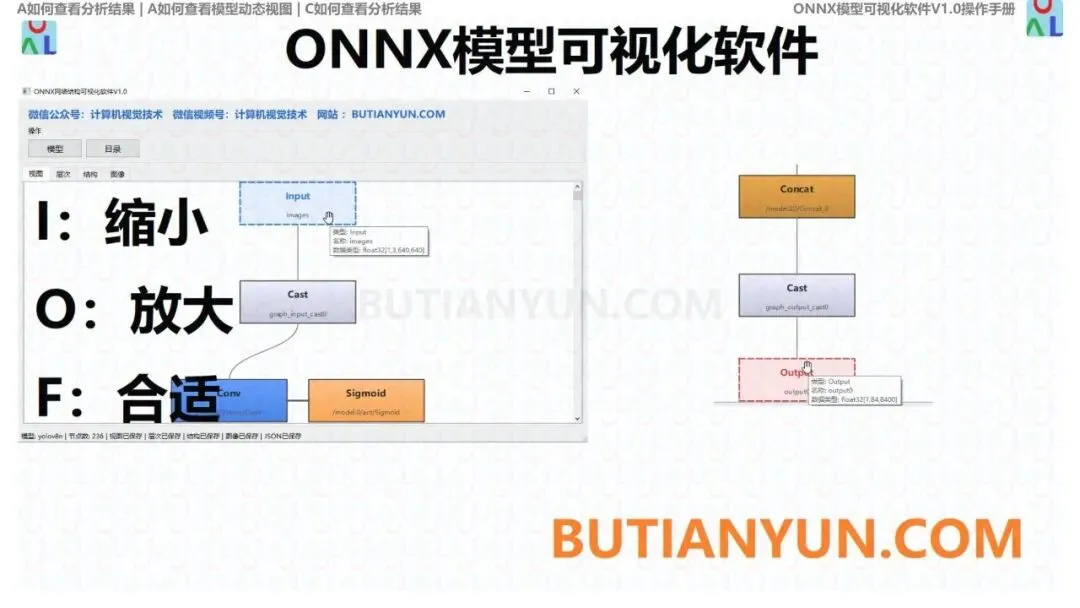

一：界面操作。 ONNX模型可视化软件在分析完模型结构以后，在动态视图界面，可能看不清楚。使用键盘操作进行缩放操作： I键：缩小视图。 O键：放大视图。 F键：完整视图。鼠标移动到一个节点时，界面出现工具提示，显示该节点的属性数据。如图所示视图中显示的是 YOLOv8目标检测 ONNX模型的网络结构。二：输入节点。最上方的第一个节点，是输入节点Input。工具提示显示，该输入节点的数据类型是float32类型，形状是3，1，640，640。表示输入图像有3个通道，一个批次有1个图像，图像分辨率是640X640。三：输出节点。最下方的一个节点是输出节点： output0是预测结果。数据类型是float32，形状是1，84，8400，包括边界框bbox和类型cls。

B如何查看模型静态层次

A如何查看分析结果

ONNX模型可视化软件如何查看模型静态层次？

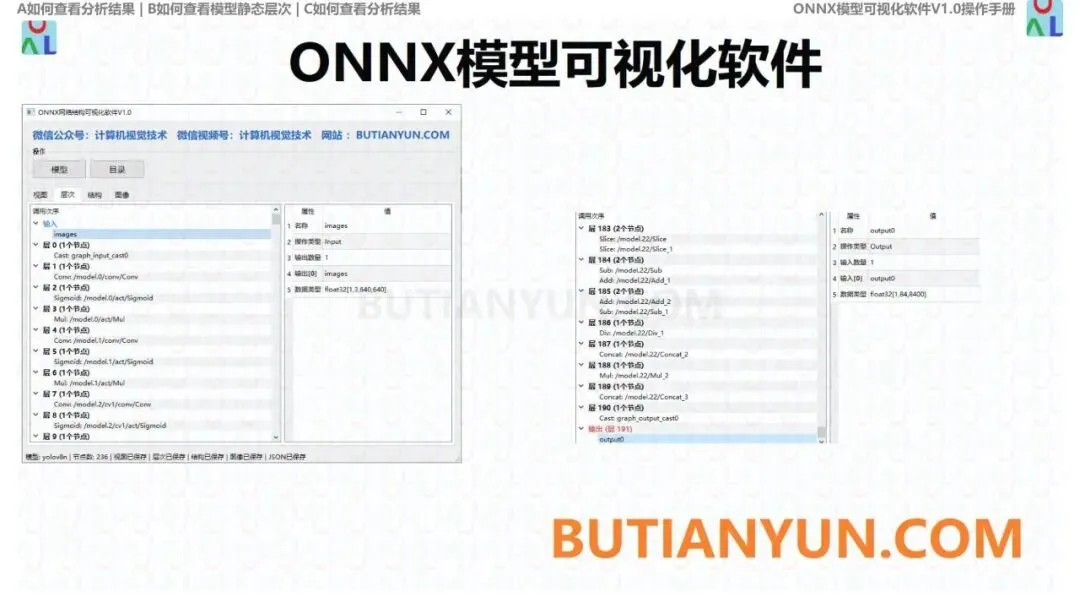

一：静态层次结构。在ONNX模型可视化软件界面, 点击<层次>，打开静态层次结构标签页。界面按照网络调用次序显示了 YOLOv8目标检测 ONNX模型的网络节点树结构。二：输入节点。第一个节点是输入节点。右侧属性栏显示了该节点的各种属性。比如：数据类型float32，形状：3，640，640。三：输出节点。最后是一个输出节点。 output0是预测结果。数据类型是float32，形状是1，84，8400。包括边界框bbox和类型cls。

C如何查看模型功能结构

A如何查看分析结果

ONNX模型可视化软件如何查看模型功能结构？

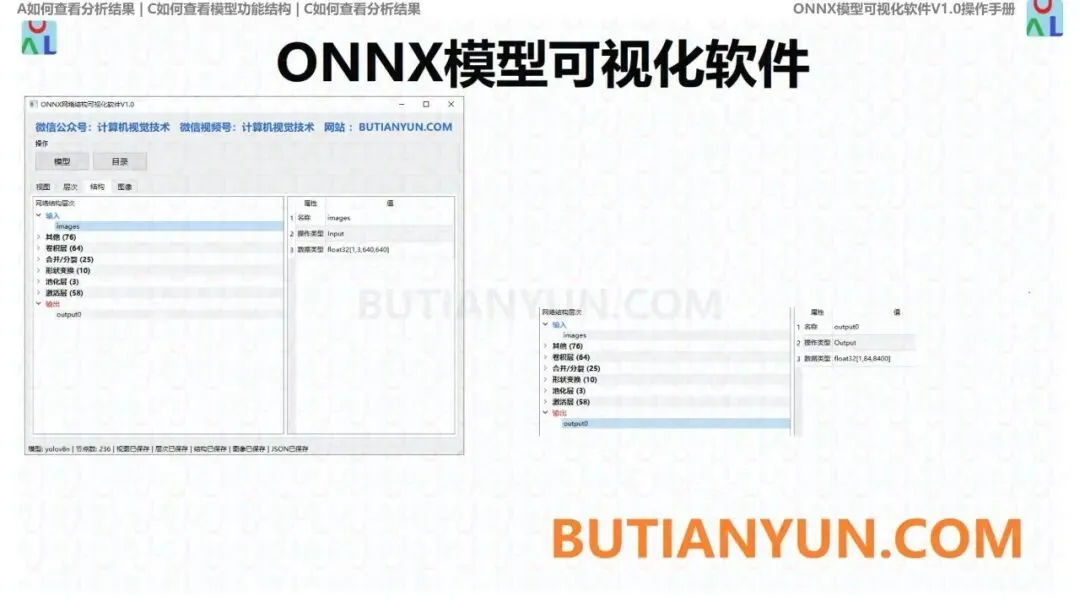

一：模型功能结构。在ONNX模型可视化软件中，点击<结构>，打开功能结构标签页。按照节点类型列出了模型节点树。如图所示是YOLOv8目标检测 ONNX模型的结构。二：输入节点。第一个节点是输入节点。右侧属性栏显示了输入节点属性。数据类型：float32。形状：3，640，640。三：输出节点。最后是输出节点。 output0：预测结果。数据类型：float32。形状：1，84，8400。包括边界框bbox和类型cls。

D如何查看模型结构图像

A如何查看分析结果

ONNX模型可视化软件如何查看模型结构图像？

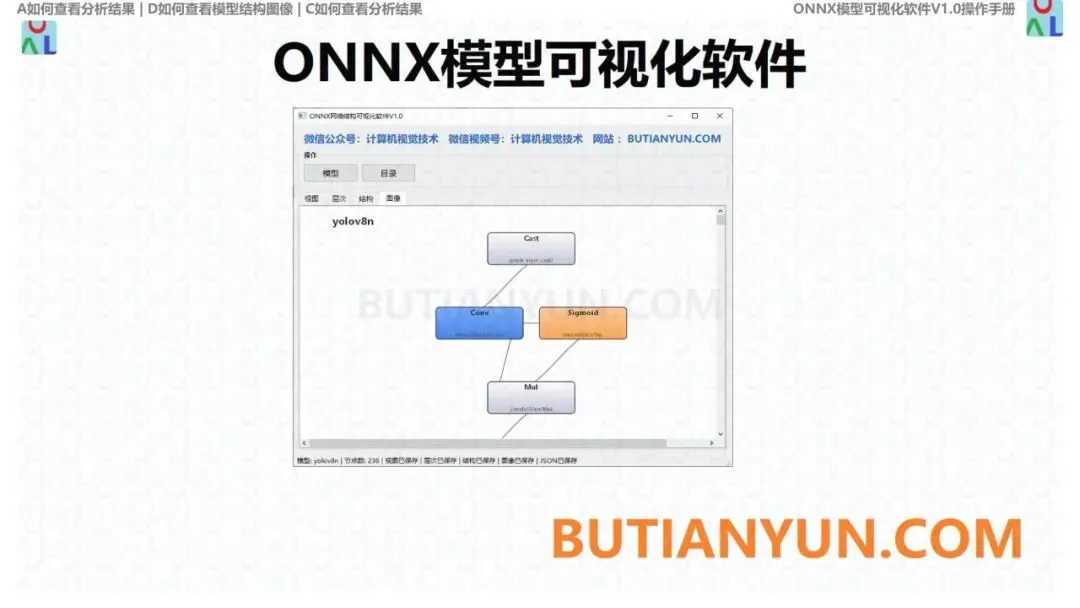

一：模型结构图像。在ONNX模型可视化软件中，点击<图像>，打开模型结构图像标签页。如图所示是YOLOv8目标检测 ONNX模型结构。二：输入节点。该图像省略了输入节点。三：输出节点。该图像省略了输出节点。
