别只会截Excel图表了,开源ECharts图库,彻底打开数据可视化的想象空间

别只会截Excel图表了,开源ECharts图库,彻底打开数据可视化的想象空间

老汪洞察 · 财务数字化可视化

财务BP别只会截Excel图

20 张 ECharts · 把经分会讲清楚

经分会上真正卡脖子的,往往不是有没有系统,而是:有数,没共同语言。Excel 负责算清;ECharts 负责讲清。

📦 20 Charts · Finance BP

PART 01

为何用图

PART 02

20场景

PART 03

接自己的数

PART 04

FAQ

我是汪斌(老汪)。

财务数字化这几年工具很多:BI、大屏、Agent、知识库。

但经分会上真正卡脖子的,往往不是「有没有系统」,而是:

有数,没共同语言。

Excel 透视表人人会开。

一到瀑布桥、桑基、热力、箱线——要么画得很痛苦,要么截一张糊图,老板问「所以呢」,财务 BP 只能再翻三页表。

Apache ECharts 不是前端炫技。对财务 BP 来说,它更像一套可以反复使用的画法:同一套 option,可以放进内部站点、培训材料、经分会大屏。

今天这篇给你一张场景地图:20 个场景对应 20 种图,每张说明怎么读。

数据是脱敏模拟,口径你可以换成自己的账套。

能点、能悬停的完整交互版,在文末「阅读原文」。

01

PART

为什么不继续截 Excel?

WHY ECHARTS

痛点
用 ECharts 的解法
瀑布 / 桑基 / 雷达 Excel 别扭
原生系列或标准堆叠写法
老板要「动一动图例」
交互图例、缩放、提示框
多篇文章风格不统一
统一主题与配色
数据月月更新
改 JSON,不必重画

一句话:

Excel 负责算清;ECharts 负责讲清。

02

PART

20 张图总览

MAP OF 20

#
场景
图种
01
毛利变动桥
瀑布
02
边际贡献排名
条形
03
料工费结构
堆叠柱
04
收入毛利趋势
折线
05
量价背离
双轴
06
收入结构
环形
07
客户贡献
树图
08
产品×客户毛利率
热力
09
SKU 四象限
散点
10
事业部健康度
雷达
11
报价到回款
漏斗
12
预算执行率
仪表盘
13
利润流向
桑基
14
毛利率离散
箱线
15
预算/实际/滚动
多折线
16
现金流 YTD
面积
17
BOM 成本下钻
旭日
18
多指标对照
平行坐标
19
费用超支重点
帕累托
20
日出货节奏
日历热力

下面按场景讲。每张图都是浏览器高清截图(ECharts 5)。

SCENE 01

毛利变动——先上瀑布桥

图表应用场景:把「上期毛利 → 本期毛利」拆成量差、价差、结构差、成本差,一眼看到谁在抬、谁在拖。

图表类型:瀑布图(waterfall / 堆叠柱实现)

— 01 毛利变动瀑布桥

数据表(与图一致)

桥段
金额(万元)
含义
上期毛利
1,280
对比起点
量差
+180
销量变动
价差
−95
结算价下行
结构差
+140
组合改善
成本差
−210
单位成本上升
本期毛利
1,295
净增 15

怎么看这张图:毛利只涨了 15 万,但中间增减项来回对冲、变化很大——经分会开场先把这件事说清楚,大家认同一份数,再往下拆细节。

SCENE 02

产品线边际贡献排名

图表应用场景:横向条形按边际贡献排序,适合事业部/产品线对赌会。

图表类型:条形图 bar

— 02 边际贡献排名

数据表(与图一致)

产品线
边际贡献(万元)
A线·主力
540
B线·特化
318
C线·配件
152
D线·新品
86

怎么看这张图:排名图要先把统计口径说清楚、写进表头——边际贡献 = 收入 − 变动成本,别和毛利混用。会上只吵「谁贡献大」,不吵「这列叫什么」。

SCENE 03

料工费结构(堆叠柱)

图表应用场景:单位成本拆成材料、人工、制费,看哪一层在抬头。

图表类型:堆叠柱状图

— 03 料工费结构

数据表(与图一致)

月份
直接材料
直接人工
制造费用
合计(元/吨)
4月
4,820
760
1,120
6,700
5月
4,950
748
1,185
6,883
6月
5,108
772
1,210
7,090

怎么看这张图:材料连涨三月时,先查采购价与单耗,再谈车间效率——别一上来就怪一线加班。

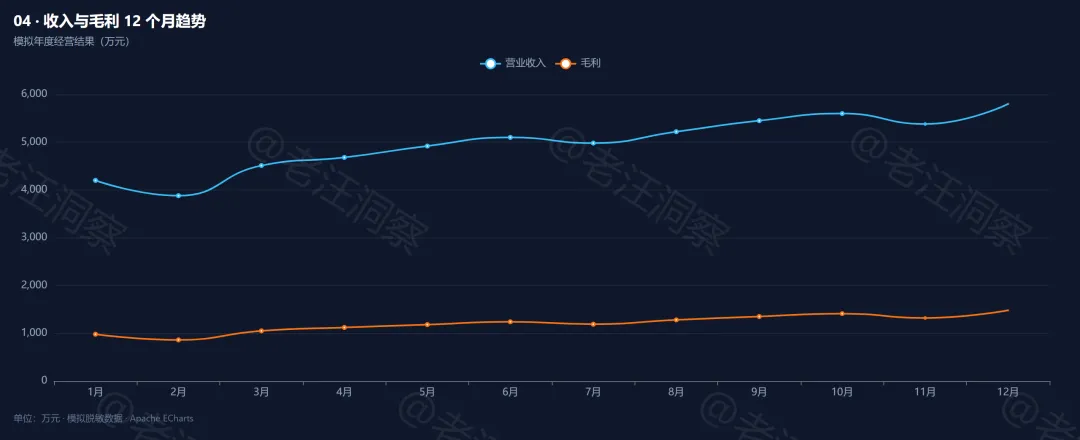

SCENE 04

收入 × 毛利趋势

图表应用场景:双折线看季节与背离——收入创新高、毛利走平,多半是价格或成本。

图表类型:折线图 line

— 04 收入毛利趋势

数据表(与图一致 · 单位:万元)

月
营业收入
毛利
1
4,200
980
2
3,880
860
3
4,510
1,050
4
4,680
1,120
5
4,920
1,180
6
5,100
1,240
7
4,980
1,190
8
5,220
1,280
9
5,450
1,350
10
5,600
1,410
11
5,380
1,320
12
5,800
1,480

怎么看这张图:2 月下行多半是春节季节性,别当成经营崩溃。真正要盯的是:收入创新高而毛利走平的那几个月。

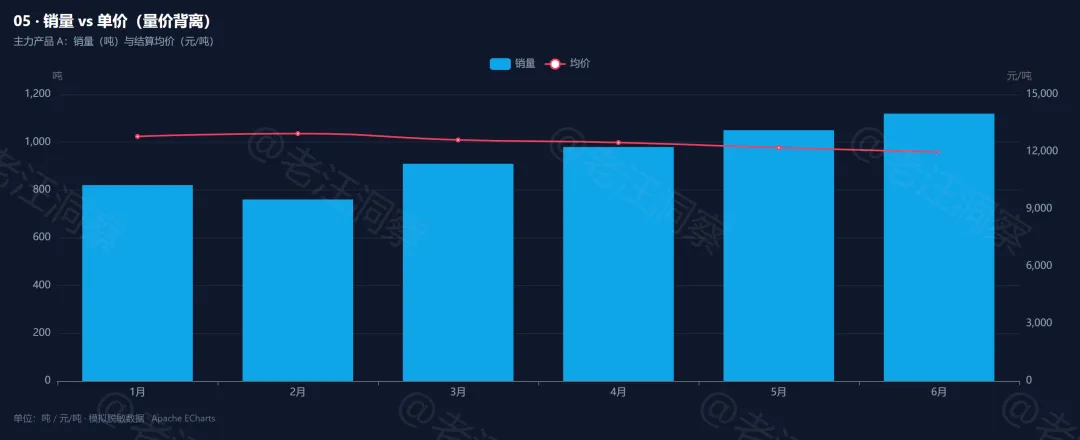

SCENE 05

量增价跌(双轴)

图表应用场景:柱看销量、线看均价,量价背离一眼可见。

图表类型:双轴柱 + 线

— 05 量价双轴

数据表(与图一致)

月
销量(吨)
均价(元/吨)
1
820
12,800
2
760
12,950
3
910
12,620
4
980
12,480
5
1,050
12,210
6
1,120
11,980

怎么看这张图:销量涨、均价跌——先问是主动降价冲量,还是客户结构变差。量价拆不开,毛利桥也拆不准。

SCENE 06

收入结构(环形)

图表应用场景:环图看「谁贡献了大半收入」;超过 5~6 块就合并长尾。

图表类型:环形图 doughnut

— 06 收入结构环图

数据表(与图一致)

产品
收入(万元)
占比
A主力树脂
2,860
50.3%
B特化剂
1,520
26.7%
C配件
680
12.0%
D新品线
420
7.4%
其他
210
3.7%
合计5,690100%

怎么看这张图:开场用环图建立「半壁江山在谁手上」的共识;块数一多就难读,长尾务必合并成「其他」。

SCENE 07

客户贡献(树图)

图表应用场景:面积 = 毛利贡献,大客户风险与二八结构一目了然。

图表类型:树图 treemap

— 07 客户贡献树图

数据表(与图一致)

客户
毛利贡献(万元)
甲
420
乙
310
丙
265
丁
180
戊
145
己
98
长尾合计
220
合计1,638

怎么看这张图:Top3 若超过一半毛利,信控与产能保障要单独预案——树图比饼图更容易一眼看出大客户占比太高、风险集中。

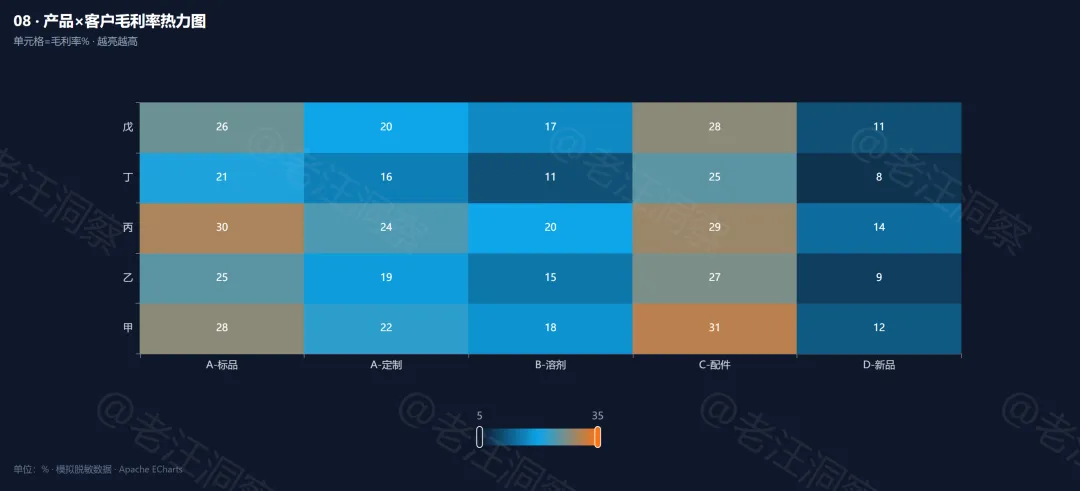

SCENE 08

产品 × 客户毛利率热力

图表应用场景:找高毛利组合与亏损交叉点,指导报价与资源倾斜。

图表类型:热力图 heatmap

— 08 毛利率热力矩阵

数据表(与图一致 · 毛利率%)

客户\产品
A-标品
A-定制
B-溶剂
C-配件
D-新品
甲
28
22
18
31
12
乙
25
19
15
27
9
丙
30
24
20
29
14
丁
21
16
11
25
8
戊
26
20
17
28
11

怎么看这张图:深色高毛利、浅色低毛利。先盯持续低于 12% 的格子——要不要停接、要不要改报价,会上就按格子讨论。

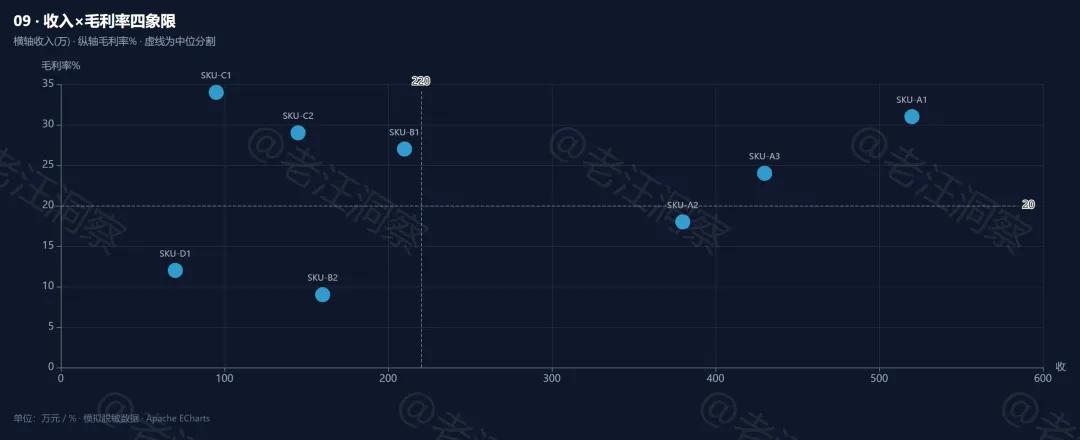

SCENE 09

SKU 四象限(散点)

图表应用场景:横轴收入、纵轴毛利率,四象限讨论才有共同坐标。

图表类型:散点图 scatter

— 09 SKU 散点四象限

数据表(与图一致)

SKU
收入(万)
毛利率%
A1
520
31
A3
430
24
A2
380
18
B1
210
27
B2
160
9
C2
145
29
C1
95
34
D1
70
12

怎么看这张图:右上推、左上养量、右下提价/降本、左下审视退出。虚线怎么画,会前就要定好中位数或目标线。

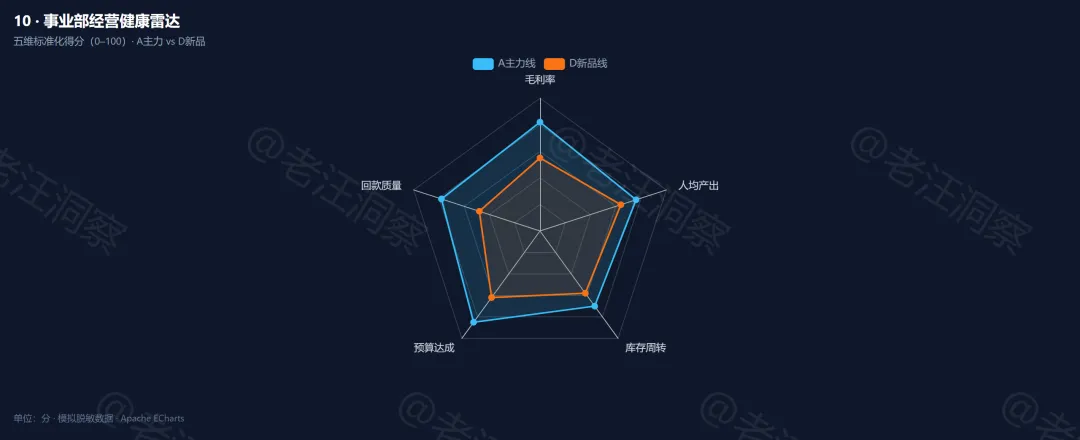

SCENE 10

事业部健康度(雷达)

图表应用场景:毛利率、回款、预算达成、周转、人均产出——同一尺度画像。

图表类型:雷达图 radar

— 10 事业部雷达

数据表(与图一致 · 0–100 分)

维度
A主力线
D新品线
毛利率
82
55
回款质量
78
48
预算达成
85
62
库存周转
70
58
人均产出
76
64

怎么看这张图:雷达适合「画像对比」,不适合精确金额决策;金额仍回表格。D 线回款与毛利双弱,扩张期要设预警阈值。

SCENE 11

报价 → 回款漏斗

图表应用场景:哪一层掉得最多就攻哪一层;财务 BP 最该盯「开票→回款」。

图表类型:漏斗图 funnel

— 11 报价到回款漏斗

数据表(与图一致)

阶段
金额(万元)
相对上层转化
报价
5,200
—
赢单
3,800
73.1%
发货
3,100
81.6%
开票
2,460
79.4%
回款
1,980
80.5%

怎么看这张图:收入确认了钱没回来,才是财务最痛的一层。漏斗用来定「本月攻哪一截」,不是用来好看。

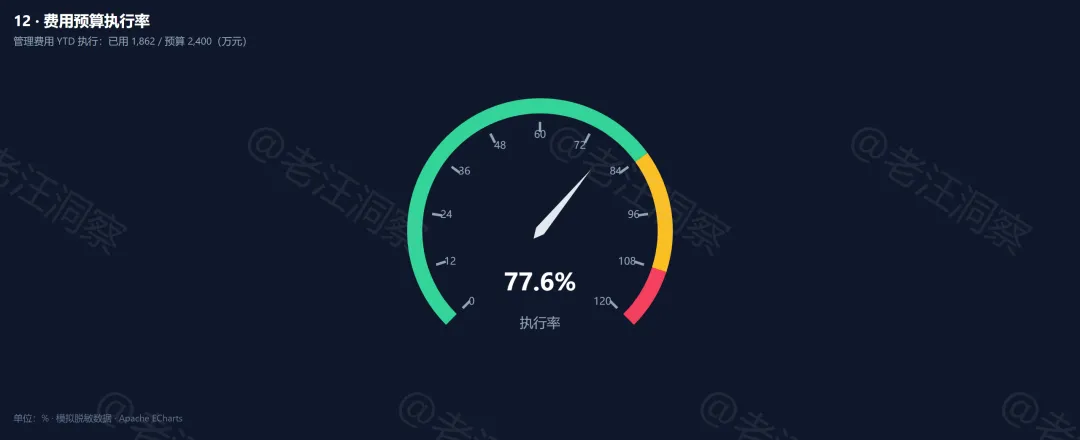

SCENE 12

费用预算执行率(仪表盘)

图表应用场景:绿/黄/红区间一眼报警;执行率低也可能是进度滞后。

图表类型:仪表盘 gauge

— 12 预算执行率仪表盘

数据表(与图一致)

项目
金额(万元)
管理费用预算(YTD)
2,400
已执行
1,862
执行率
77.6%
绿区
≤70%
黄区
70%–90%
红区
>90%

怎么看这张图:指针落在黄区不等于「省钱有功」——可能是项目进度滞后。要和业务日历一起看,别只报执行率。

SCENE 13

收入 → 利润桑基

图表应用场景:给非财务高管讲利润表,桑基比行列数字友好。

图表类型:桑基图 sankey

— 13 利润桑基流向

数据表(与图一致)

流向
金额(万元)
营业收入→营业成本
3,920
营业收入→毛利
1,580
毛利→销售费用
420
毛利→管理费用
310
毛利→研发费用
180
毛利→营业利润
670

怎么看这张图:流量厚度 = 金额大小。高管问「钱都去哪了」,桑基比利润表行列更好指着讲。

SCENE 14

毛利率离散(箱线)

图表应用场景:中位高但箱子很长 = 不稳定;下探到个位数要专项复盘。

图表类型:箱线图 boxplot

— 14 毛利率箱线

数据表(与图一致 · 毛利率%)

事业部
最小
Q1
中位
Q3
最大
A主力
18
24
28
32
38
B特化
12
16
21
26
33
C配件
22
27
30
34
41
D新品
5
9
14
20
29

怎么看这张图:D 线箱子下探到 5%——新品报价与成本核算要专项复盘。平均毛利好看,离散度难看,一样危险。

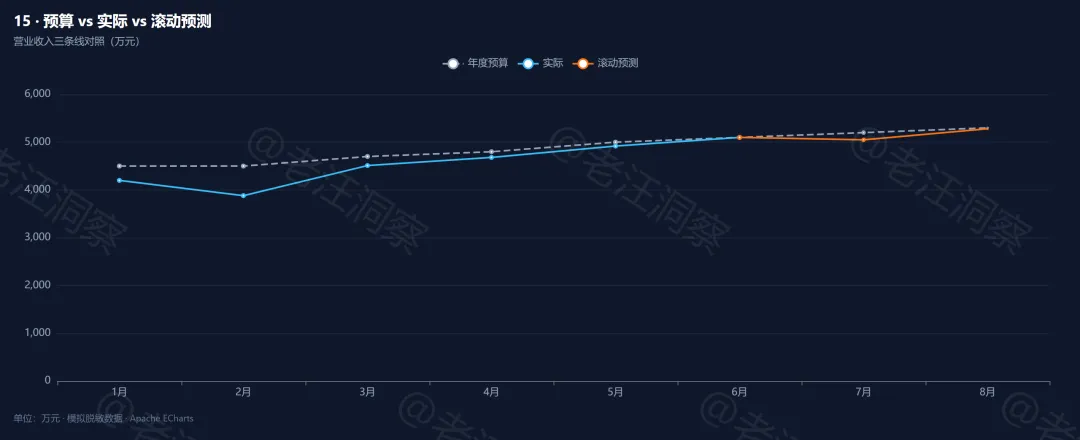

SCENE 15

预算 / 实际 / 滚动预测

图表应用场景:预算、实际、滚动预测三条线放在同一张图里看,滚动会议里常用;滚动预测从最后一个有实际数的月份接着往后估。

图表类型:多系列折线

— 15 预算实际滚动

数据表(与图一致 · 单位:万元)

月
年度预算
实际
滚动预测
1
4,500
4,200
—
2
4,500
3,880
—
3
4,700
4,510
—
4
4,800
4,680
—
5
5,000
4,920
—
6
5,100
5,100
5,100
7
5,200
—
5,050
8
5,300
—
5,280

怎么看这张图:滚动预测从最后一个有实际数的月份接着往后估,避免和预算两条线各说各话。开会前先说清楚:本月看的是预算差异,还是滚动预测差异。

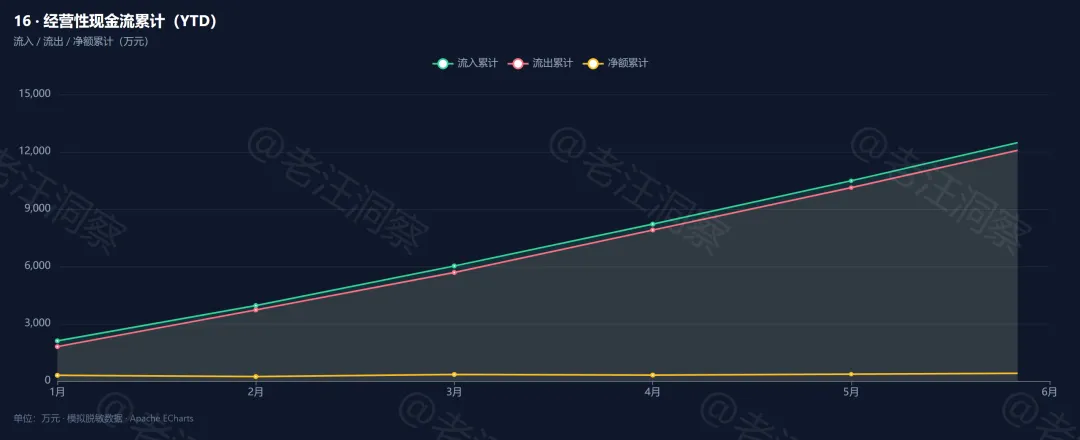

SCENE 16

经营性现金流 YTD(面积)

图表应用场景:利润好但现金紧时必出;净额走平而利润上升——查应收与存货。

图表类型:面积图 area

— 16 现金流面积

数据表(与图一致 · 累计 · 万元)

月
流入累计
流出累计
净额累计
1
2,100
1,800
300
2
3,950
3,720
230
3
6,020
5,680
340
4
8,210
7,900
310
5
10,480
10,120
360
6
12,860
12,450
410

怎么看这张图:净额累计走平、利润还在涨——钱多半压在应收或存货里。利润表和现金流要放在一起看,不要各翻各的表。

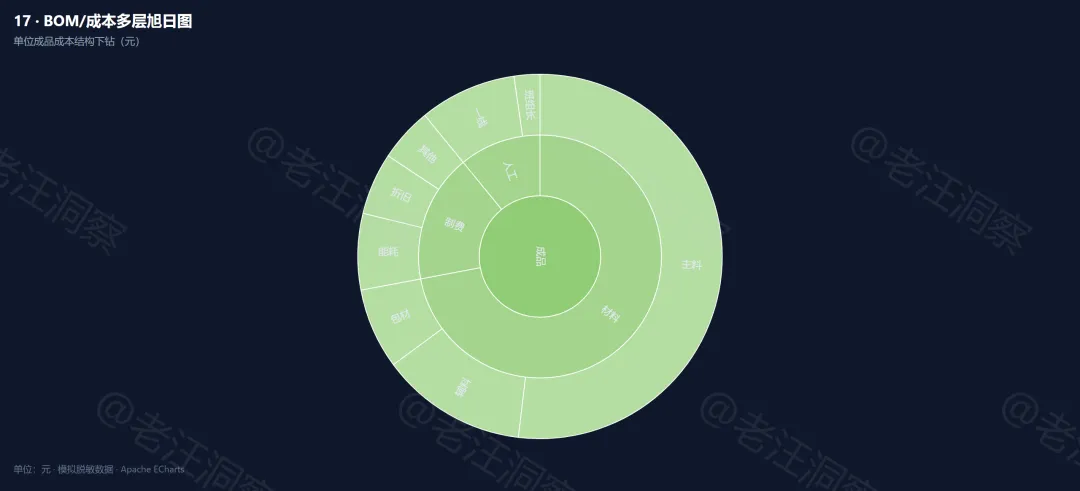

SCENE 17

BOM 成本旭日下钻

图表应用场景:从成品点到料工费、再到明细;成本工程师和财务可以对着同一张图讨论。

图表类型:旭日图 sunburst

— 17 BOM 旭日图

数据表(与图一致 · 元)

层级
项目
金额
材料
主料
3,680
材料
辅料
920
材料
包材
508
人工
一线
610
人工
班组长
162
制费
能耗
480
制费
折旧
390
制费
其他
340
合计7,090

怎么看这张图:与场景 03 的单位成本合计要一致(本例同为 7,090),避免财务一套数、工艺一套数。旭日图适合看「点开哪一层在吃钱」。

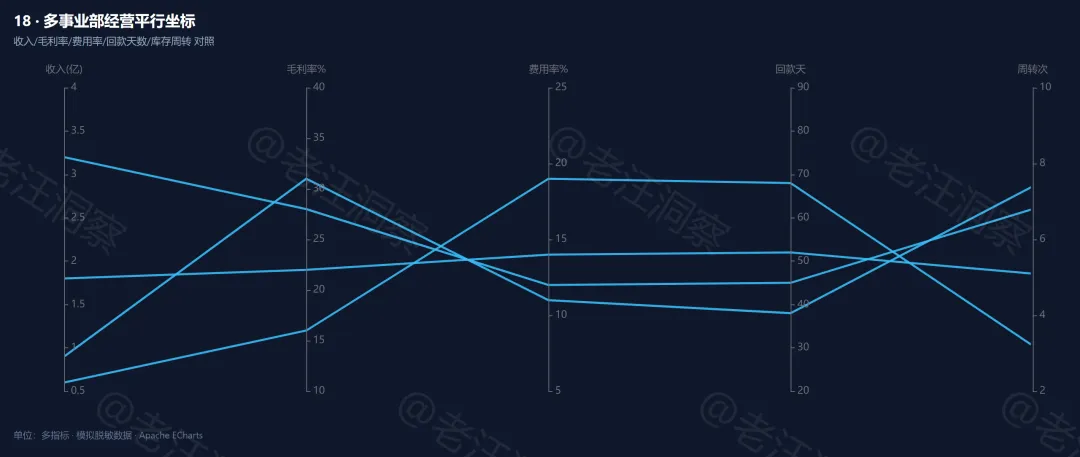

SCENE 18

多事业部平行坐标

图表应用场景:收入、毛利率、费用率、回款天、周转——看形态,不只看单点。

图表类型:平行坐标 parallel

— 18 平行坐标

数据表(与图一致)

事业部
收入(亿)
毛利率%
费用率%
回款天
周转次
A主力
3.2
28
12
45
6.8
B特化
1.8
22
14
52
5.1
C配件
0.9
31
11
38
7.4
D新品
0.6
16
19
68
3.2

怎么看这张图:D 线费用率与回款天双高——扩张期可以理解,但要设退出阈值。平行坐标看的是「整条折线形态」,不是某一个 KPI。

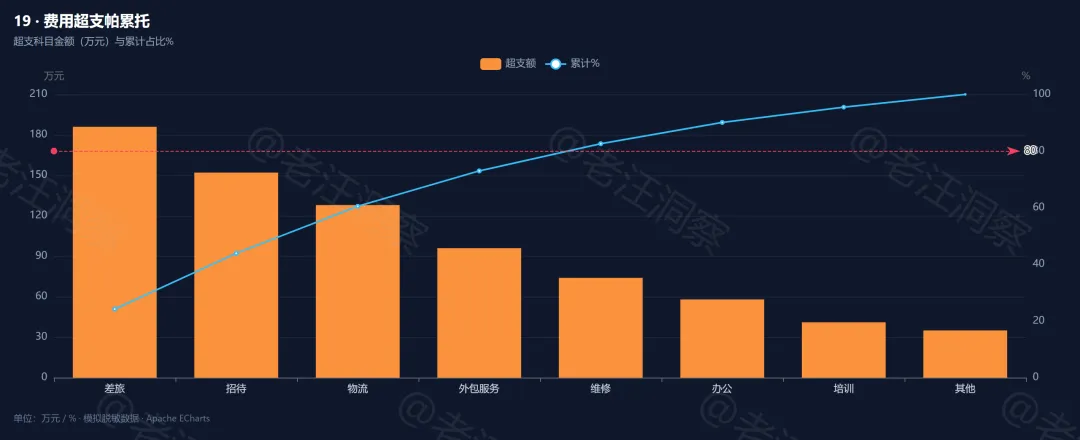

SCENE 19

费用超支帕累托

图表应用场景:柱 = 超支额、线 = 累计占比;前几项过 80% 就别摊大饼。

图表类型:帕累托(柱 + 线)

— 19 费用帕累托

数据表(与图一致)

科目
超支额(万元)
累计占比
差旅
186
24.1%
招待
152
43.8%
物流
128
60.4%
外包服务
96
72.8%
维修
74
82.4%
办公
58
89.9%
培训
41
95.2%
其他
35
100%

怎么看这张图:前五项已过 80%——治理会只讨论这五项。帕累托的价值是只抓贡献最大的前几项,别再摊开全科目讨论。

SCENE 20

日出货节奏日历热力

图表应用场景:淡旺日与周末掉量一眼可见;最好对照回款漏斗看——发货高峰后 30~45 天,一般应看到回款高峰。

图表类型:日历热力图 calendar

— 20 出货日历热力

数据表(与图说明)

说明
内容
区间
2026-06-01~06-30
指标
日发货吨数
怎么看
颜色越亮越高;工作日偏亮、周末偏暗为常见形态
异常信号
连续淡色工作日 → 问产线/订单;月末过亮 → 对一下开票与回款节奏

怎么看这张图:最好和场景 11 的回款漏斗对照着看——发货高峰后 30~45 天,一般应看到回款高峰,否则现金会接不上。

03

PART

怎么接到你自己的数据?

CONNECT YOUR DATA

1

先固定指标口径与主键(别先美化)

2

在 Excel / Power Query 算出与上文同构的「场景数据表」

3

把表头映射进 ECharts 的series.data

4

经分会只投一张「决策图」+ 一张「证据表」

5

争议话题优先:瀑布、桑基、热力

判断先于工具:图种选错,数据再漂亮也是噪音。

04

PART

FAQ

FAQ

必须自建服务器吗?

不必。CDN 加载 ECharts 5 即可。

瀑布是内置类型吗?

常用堆叠柱 + 透明占位;桥段设计比图形类型更重要。

和 Power BI 什么关系?

Power BI 适合语义模型与权限;ECharts 适合轻量嵌进页面,也适合经营分析会上讲清楚。两套可以并存。

手机上图太小?

复杂图(热力/旭日)优先桌面或横屏;公众号这篇给的是静图,交互版在原文。

///

LAST

结语

CLOSING

20 张图不是炫技,是给财务 BP 一套可以反复使用的图法:

·争议用桥与桑基

·结构用堆叠与环

·风险用热力与箱线

·节奏用日历与漏斗

先把口径表做对,再画图、再开会讲。

完整可交互版、数据表与 option 对照,拉到文末点「阅读原文」。

想结合你们公司场景搭经营分析可视化,可加微信xiaoweihome_ah(文字号,无二维码)。

我是老汪,制造业业财融合、成本核算、Excel BI 财务建模实战派。

如果你觉得今天这篇有收获,欢迎点赞、转发、推荐三连,我们下篇见。

完整模板与深度材料,请点击文末「阅读原文」获取。
