夜雨聆风建筑模板的质量，七分在胶，三分在压。热压工序是胶合板生产中最关键的环节——温度低了，胶黏剂固化不充分，板材易开胶；温度高了，木材纤维受损，强度反而下降。不同材质的单板，对热压条件的响应截然不同。
一、热压工艺的核心逻辑
热压的本质是让胶黏剂在高温高压下完成固化交联，同时将多层单板压合成致密的整体。以建筑模板常用的酚醛树脂胶为例，其固化率与板材强度存在明确对应关系：固化率达65%~70%时，干强度达到峰值；达80%~85%时，湿强度才趋于最大。这意味着，热压温度和时间的选择，需要在“固化充分”和“避免过压”之间找到平衡点。
就酚醛树脂胶而言，热压温度普遍设定在110~140℃区间，不同树种的单位压力和保压时间差异显著。这背后的逻辑，与材质的密度和压缩特性密切相关。
二、三种材质的工艺参数对比
桉木是近年建筑模板的常用材，其材质密度中等偏硬，介于杨木与硬阔叶材之间。生产实践中，桉木胶合板的热压温度通常控制在130~140℃，单位压力取1.3~1.4MPa。以5层9mm厚板为例，保压时间约10~14分钟；7层12mm板则需16~18分钟。有研究表明，采用改性酚醛树脂胶的桉木模板，若涂胶后单板经陈放但不干燥，需适当延长保压时间以补偿水分汽化带走的热量。桉木木质部导管较细密，热压时热量向芯层传递较慢，因此层数增加时，保压时间的增量比其他速生材更为明显。

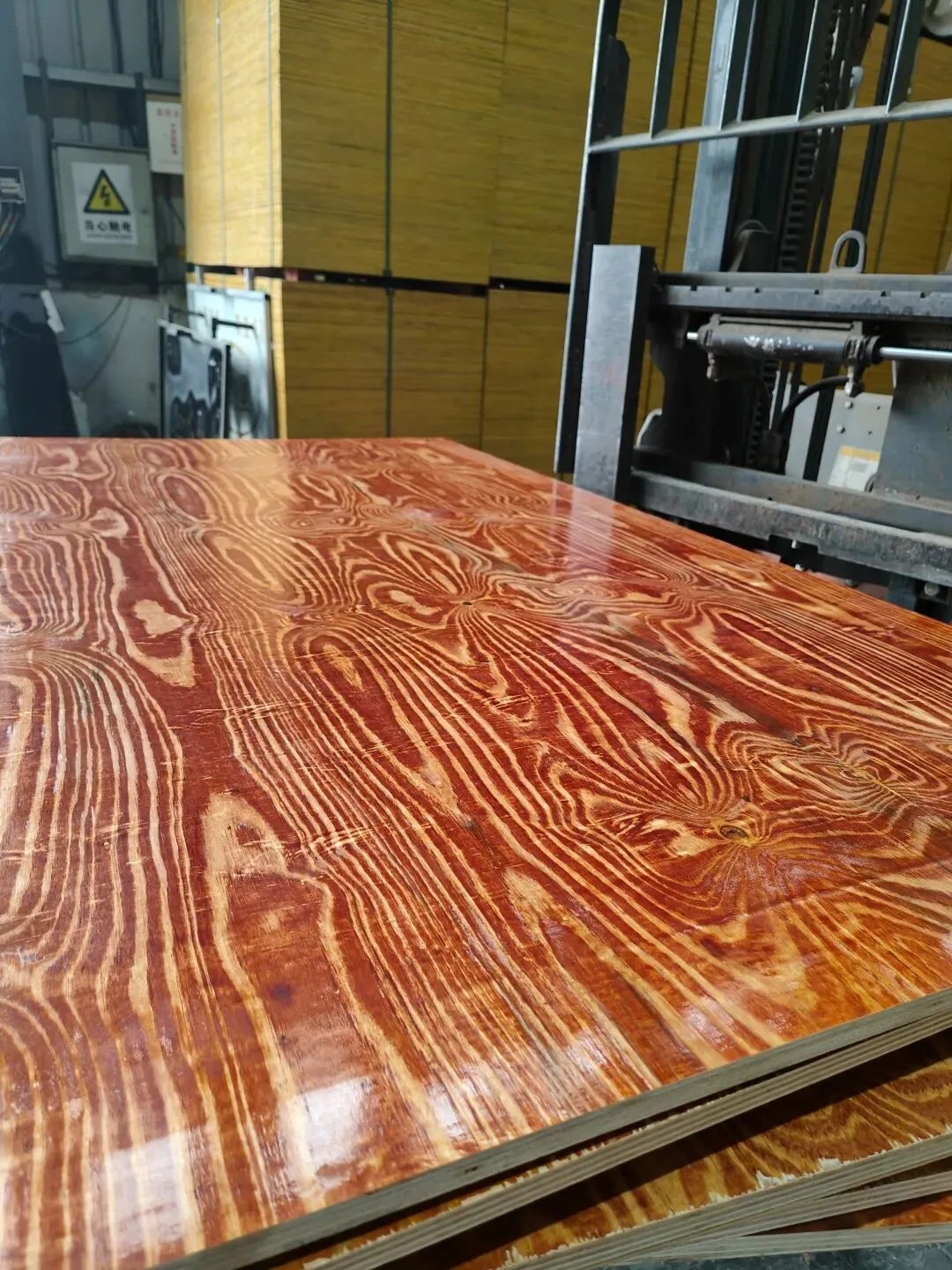

松木（以马尾松为代表）因含油脂较多，热压温度不宜过高，否则油脂析出会污染板面并削弱胶合界面，因此其热压温度通常控制在130~135℃，单位压力1.3~1.4MPa。在层数与厚度方面，3层5mm厚板保压时间约7~14分钟（取决于每格装板张数），5层9mm板约16分钟，7层12mm板则需18分钟。可以看出，层数越多、厚度越大，保压时间越长。松木的春材与秋材密度差异大，热压时压缩率不均，故单位压力需稳定在1.3~1.4MPa区间，过高易导致局部压溃，过低则层间密合不足。
杨木材质松软、压缩比大，热压时更容易达到密实效果，但压力过大容易压溃，因此单位压力控制在1.2~1.3MPa较为稳妥，温度则取130~140℃。在时间参数上，3层板保压时间仅需3~6分钟，5层板为5~12分钟。杨木导热性较好，薄板热量可快速抵达芯层，故保压时间明显短于同等厚度的松木和桉木。有研究指出，杨木胶合板在130~160℃范围内，胶合强度随温度升高显著增加，但超过140℃后木材颜色加深、脆性增大，因此建筑模板生产中仍以130~140℃为主流区间。
三、参数背后的工艺逻辑
热压温度的上限，受限于胶黏剂的固化特性和木材的耐热性。酚醛树脂胶的固化温度通常需100℃以上，温度每升高10℃，固化速度可加快约一倍，但超过140℃后，木材中的半纤维素开始热解，板材变脆、颜色加深，长期耐候性下降。因此，硬阔叶材取130~140℃，松木因油脂问题降至130~135℃，杨木则根据板厚在130~140℃内灵活调节。
保压时间则与传热效率直接相关。热压热量从热压板向板坯中心传递需要时间，层数越多、板坯越厚，芯层达到固化温度的时刻越靠后。以酚醛树脂胶为参照，固化时间通常按0.8~1.0分钟/毫米估算，但需根据树种修正：桉木和松木的传热系数较低，实际时间宜取上限甚至增加10%~20%；杨木导热较快，可取下限。
四、实践中的权衡与调整
实际生产中，参数调整还需考虑三大变量：
第一，涂胶量与单板含水率。 若涂胶后芯板经陈放但不干燥（此为常用工艺），单板含水率偏高，热压过程中水分汽化会吸收大量热量，导致板坯芯层升温滞后。此时需适当延长保压时间，或适当提高热压温度（不超过上限）以补偿热损失。
第二，每格装板张数。 单张热压与多张叠压的传热条件不同。多张叠压时，中间板坯与热压板不直接接触，热量需逐层传递，保压时间需按比例延长。生产经验表明，间隔张数越多，单位时间产量越高，但能耗和时长也相应增加，需在效率与质量间权衡。
第三，降压方式。 酚醛树脂胶固化达到65%~70%时干强度已足够，此时可提前卸压，将板材密堆起来利用潜热继续固化，既释放热压机产能，又保证最终强度。这一“热堆冷压”工艺对松木和桉木尤为适用，可缩短热压机占用时间30%以上。
建筑模板追求的是“够用就好”——胶合强度达标、耐水性能满足工程要求，同时兼顾生产效率和能耗成本。桉木重稳定、松木重控温、杨木重防压，读懂这些材质特性背后的热压逻辑，比机械套用参数更有价值。实践中应以胶合强度检测结果为导向，在温度、时间、压力三者间动态寻优，方能实现质量与效益的最佳平衡。
