梯形图特辑 · 收口篇（第 12 期）· 真题拆解

一、逆向读图的三条铁律

正向是给逻辑算输出，逆向是给输出/工程反推逻辑。三条铁律：

• 先骨架，后血肉：先看 OB1 调了谁、网络怎么分布，别扎进某个触点；
• 顺着"异常"找：CTF 的 flag 往往藏在"不合常理"的那一处——某个 DB 被写、某条定时器链超长、某个常数很突兀；
• 数据流优先：flag 本质是被搬来搬去的数据，追 OUT 地址比追逻辑快。

二、真题拆解一：交通灯（定时器链逆向）

这道题我们在期 8/9/10 已经正向拆过。现在反过来：假设你只拿到工程，要回答"东西向绿灯亮多久、什么时候切换"。

步骤 1：看骨架

OB1 里有 13 个网络。快速扫一眼就能分类：

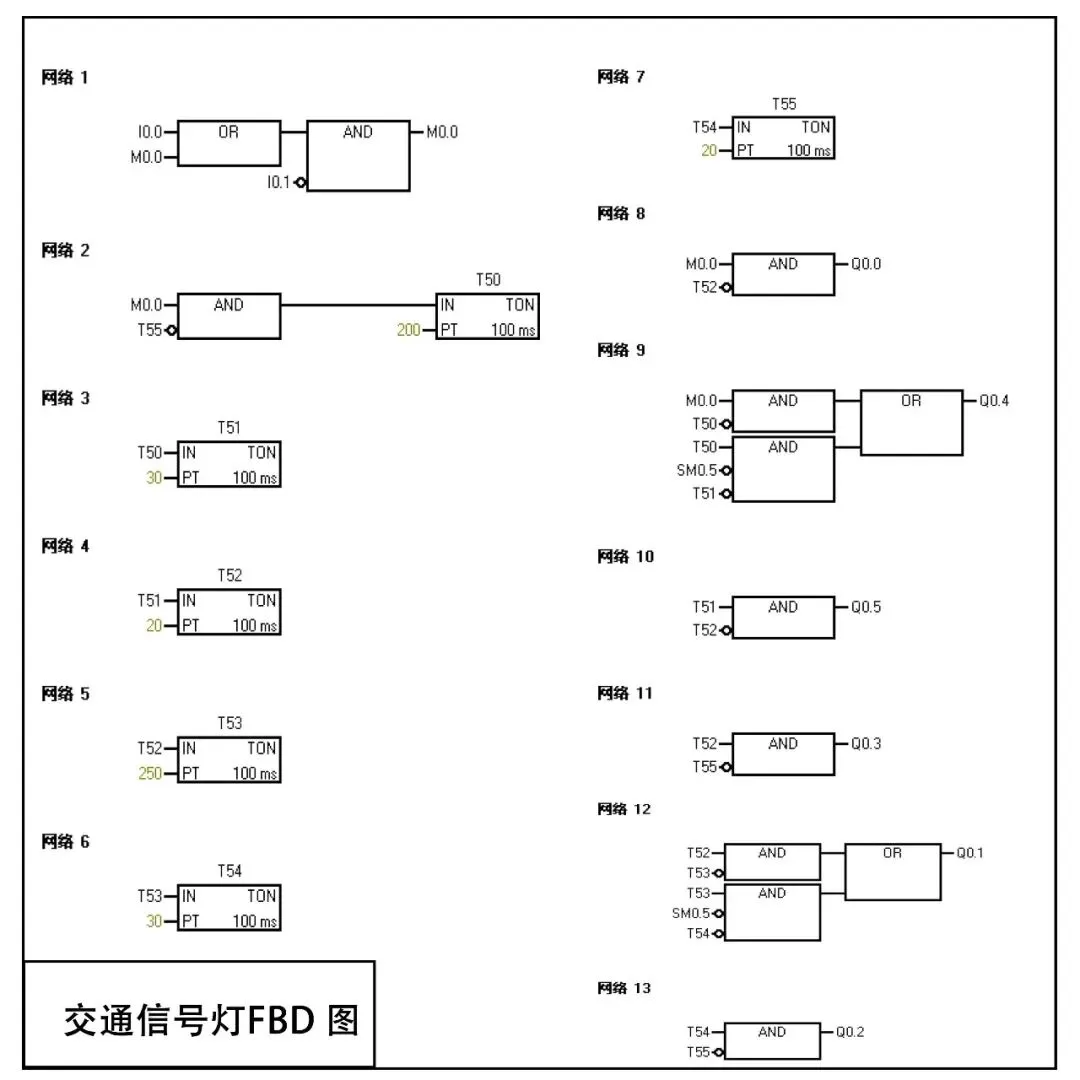

图：交通灯真题 OB1 真实梯形图（13 个网络：启停自锁 / 6 个 TON 定时器链 / 6 路输出），骨架一眼看清。

步骤 2：追定时器链

把 6 个 TON 的 PT 和时基列出来：

步骤 3：反推输出时序

网络 8 是 M0.0 AND T52 → Q0.0。T52 在第 23–25 秒导通，所以 Q0.0 在这段时间亮。同理：

整张时序表一画，flag（各灯运行过程）就出来了。这道题的本质就是"把定时器链换算成时间轴"。

三、真题拆解二：期 7 STEP7 工程（数据流逆向）

这道题正向我们在期 11 走过：PIW256 → FC90 → DB1.DBD0 → 平方 → DB2.DBD0。现在逆向：假设你在线监视看到 DB2.DBD0 = 37091.9，怎么知道它是怎么来的？

步骤 1：定位 flag 地址

在 OB1 里搜索所有写 DB2.DBD0 的指令。程序段 2 显示：

所以 DB2.DBD0 是 DB1.DBD0 的平方。开根号得 DB1.DBD0 ≈ 192.593。

步骤 2：追 DB1.DBD0 从哪来

程序段 1 的 FC90：

逆向就是反解缩放公式：

步骤 3：验证

把 PIW256 改成 4096，下载运行，在线监视 DB2.DBD0 显示 +3.70919e+004，套上 flag{} 得 flag{37091.9}。

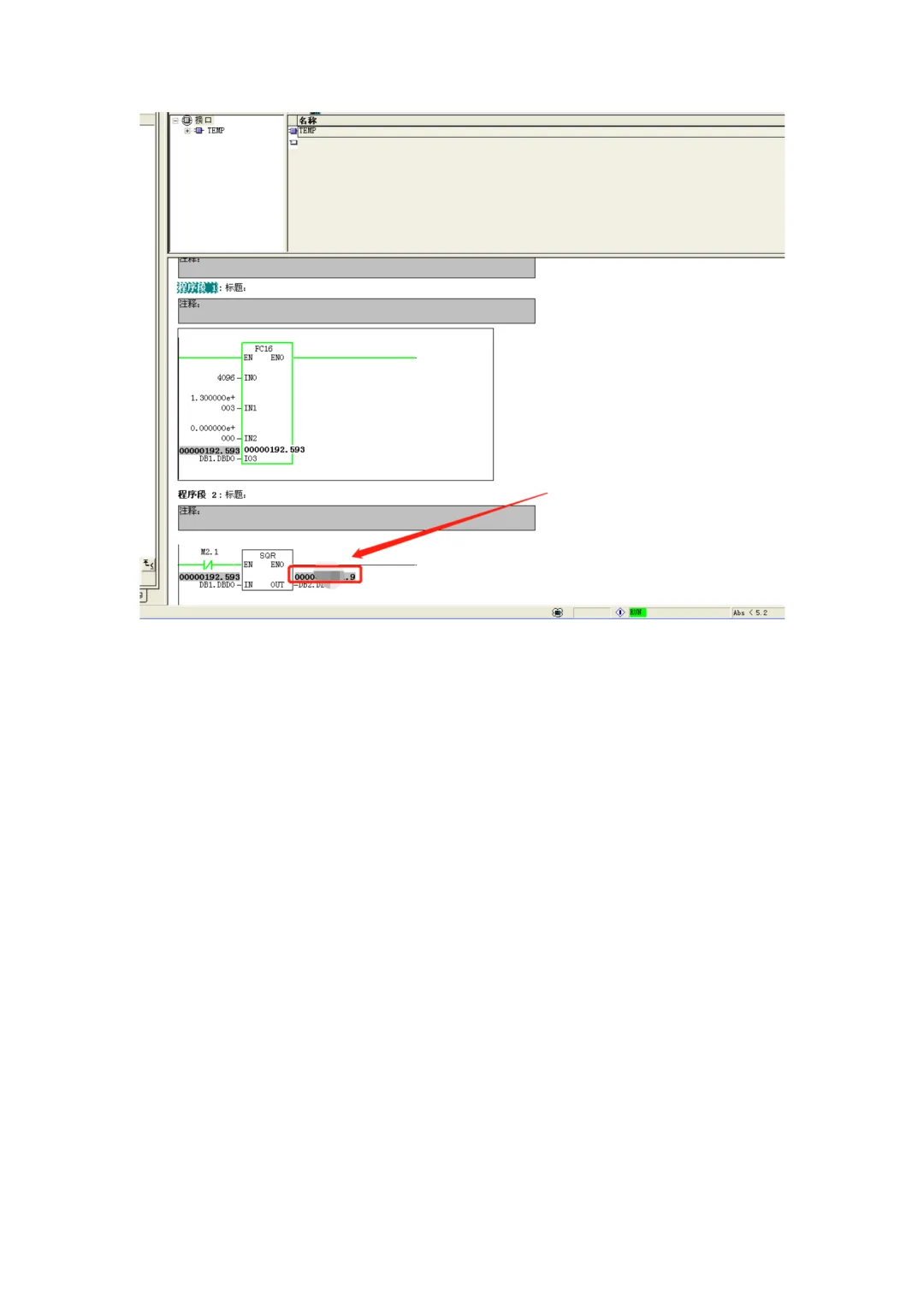

图：真题真实截图——在线监视 DB2.DBD0 显示 +3.70919e+004，逆向验证闭环。

四、真题拆解三：工控指示灯逻辑推理

这道题来自 `西门子 PLC 赛题/3-工控指示灯的逻辑推理-做/05_43.zip`，原题给了一个 7 段指示灯程序：按下启动 I0.0 后，Q0.0–Q0.6（H1–H7）按定时器链依次动作。

程序骨架

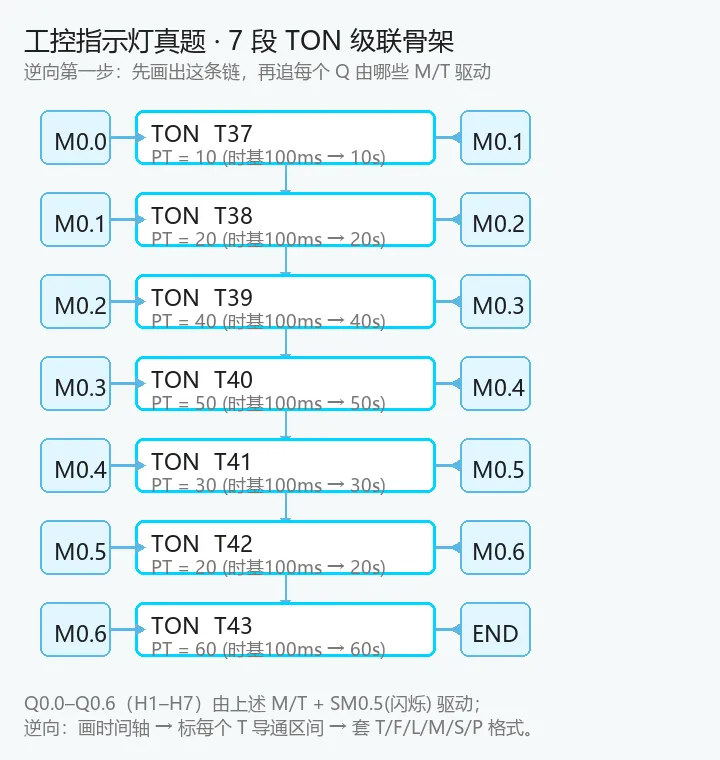

图：指示灯真题的 7 段 TON 级联骨架（M0.0→T37→…→T43），逆向时先画这条链，再追每个 Q 由哪些 M/T 驱动。

输出格式

题目用例要求用 T/F/L/M/S/P 描述 H1–H7：

• T：亮；F：灭；L：闪烁；M：延迟；S：秒；P：结束

例如 H5M10ST5SP 表示"H5 延迟 10 秒亮，持续 5 秒灭"。

逆向思路

和交通灯一样：先画定时器时间轴，再看每个 Q 由哪些 M/T/SM 驱动，最后套进题目要求的格式。这种题没有神秘套路，就是"时间轴 + 输出条件"两板斧。

五、三类藏线索套路（真题版）

把上面三套题提炼一下，出题人藏 flag 的手法翻来覆去就三种：

六、完整 SOP：从拿到工程到算出 flag

把三期内容叠在一起，就是一套可复用的逆向 SOP：

七、特辑收尾 & 预告新方向

到这里，「梯形图特辑」六期全部讲完。你已经具备：

• 看懂绝大多数工业梯形图（位逻辑 / 定时器 / 计数器 / 数据处理）；
• 独立跑通一份工程、改值算出结果；
• 对陌生工程做逆向定位，找出被藏起来的线索。

工控安全远不止梯形图。特辑之后，我们准备往这些新方向走（顺序待定，也可以额外提出选题方向，欢迎在后台留言点单）：

八、知识点回链
