【AICC】从集中UPS到机架BBU:AI高密度时代,数据中心供电架构的迭代逻辑与落地价值

随着AI算力集群、高密度HPC业务规模化落地，数据中心单机柜功率密度实现跨越式提升，彻底颠覆了传统低密算力时代的供电设计逻辑。传统外置集中式UPS架构，适配的是3-15kW常规机柜的平稳算力时代；而面对50kW及以上AI超高密机柜、弹性扩容需求、存量机房改造痛点，机架内置BBU分布式备用电源架构正在成为行业主流升级方向。

从“机房集中供电”到“机柜分布式备电”，不是简单的设备替换，而是数据中心供电链路、容错逻辑、能效体系、建设模式的全方位架构重构。本文将从产业背景、架构差异、技术特点、适配场景、硬件构成五大维度，深度拆解UPS向BBU演进的底层逻辑与落地价值。

近十年国内数据中心基建高速扩容，算力结构发生根本性变革。据中国信通院《数据中心白皮书》数据显示，国内在用标准机架规模突破600万架，大型及以上高端数据中心占比超75%。算力负载呈现两极分化态势：传统业务单机柜平均功率仅8-15kW，而AI训练、高性能计算场景单机柜功率普遍突破50kW，高密度算力已成行业增长核心主力。

在传统数据中心建设体系中，行业长期采用外置集中式UPS供电架构：独立电力机房部署大容量集中UPS系统，通过多级母线、长距离配电链路，将交流电统一输送至各个机柜PDU，为服务器提供断电备用保护。

该架构在低密、稳态、统一扩容的传统场景中优势显著，具备集中管理、统一运维、初期规划规整的特点。但随着AI超高密算力普及、机柜功率差异化拉大、算力部署柔性化需求提升，集中UPS的固有短板全面暴露：传输损耗高、链路层级冗余、扩容僵化、故障扩散风险大、适配超高密机柜能力不足，已无法匹配新时代数据中心的建设需求。

针对集中UPS的行业痛点，机架内置BBU（Battery Backup Unit，电池备份单元）分布式备电方案快速普及。区别于通信行业基带BBU概念，数据中心BBU是下沉至机柜级的模块化电池备份单元，将备电能力从“机房集中”下放至“单柜独立”，重塑极简供电链路。

核心供电链路

市电输入 → 机柜PDU → 机架BBU模块/服务器内置电源 → 服务器负载

该架构彻底砍掉集中式UPS多级整流、逆变、长距离传输的冗余环节，是适配高密度、弹性算力的新一代备电方案，核心四大技术特征如下：

1. 全分布式部署，独立隔离：BBU模块直接安装于机柜标准机架位，无需独立电力机房，单柜配备独立备电单元，机柜之间供电、备电完全独立，互不干扰。

2. 极简电力链路，低损耗：消除集中UPS交直流往返变换、多级母线传输损耗，大幅缩短供电路径，从根源降低电力损耗，提升整机供电效率。

3. 按需精准配置，柔性扩容：摒弃传统“一次性超大容量规划”模式，可根据单柜实际功率、业务负载匹配对应BBU容量，新增算力机柜仅需配套新增BBU单元，无需改造整体供电系统，完美适配算力分批扩容需求。

4. 最小故障颗粒，高可靠性：故障完全隔离在单柜单模块，单个BBU故障仅影响对应机柜，不会扩散至整机房、整集群，将供电故障风险降至最低，大幅提升系统整体稳定性。

BBU分布式备电并非全场景替代方案，与传统集中UPS形成互补关系。结合行业落地案例，四大场景下BBU架构具备绝对性价比与技术优势：

1. AI超高密度算力中心：针对单机柜10kW以上、最高50kW的高密度AI推理/训练集群，彻底解决集中UPS传输损耗大、容量冗余不足、扩容困难的痛点，能效与成本优势显著。

2. 模块化边缘数据中心：边缘机房规模小、布局分散、场地受限，无需投入巨资建设集中UPS机房，BBU轻量化部署可简化建设流程、压缩初期投资、缩短交付周期。

3. 存量机房升级改造：核心城市存量机房空间饱和、配电固化，无法改造集中UPS系统。通过机架BBU可在不改动原有基建的前提下，快速提升机柜备电容量与功率密度，改造风险低、周期短、无业务中断。

4. 预制化集装箱数据中心：适配预制机房集成化、一体化设计需求，BBU机架式安装无需额外占用独立空间，可实现工厂预集成、现场快速部署。

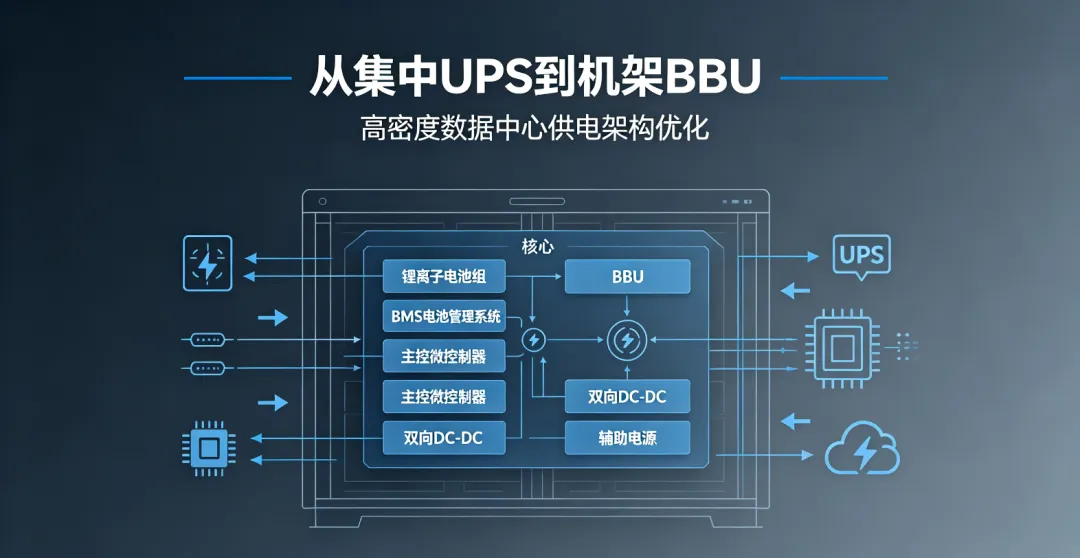

机架式BBU是高度集成的一体化智能备电系统，遵循OCP ORV3开放架构标准，由硬件储能单元与智能控制固件协同组成，五大核心模块保障系统稳定运行：

1. 锂离子电池组（储能核心）：行业主流采用18650锂电电芯，通用11S6P架构，6颗电芯并联成组、11组串联，匹配机柜供电电压与功率需求。电芯电压区间3.5V-4.2V，容量≥1.5AH，持续放电电流可达30A，市电中断后可稳定为服务器负载不间断供电。

2. BMS电池管理系统（安全核心）：全程实时监测每串电芯电压、温度、SOC、SOH状态，自主完成电池均衡、过充过放保护、高温低温防护、故障告警，是电池安全稳定运行的核心保障。

3. 主控微控制器（调度核心）：负责全系统任务调度、充放电时序控制、故障诊断与响应，通过I2C接口联动BMS模块，依托Modbus协议对接上层运维平台，支持远程监控、参数配置与故障溯源。

4. 双向DC-DC转换器（适配核心）：实现电池储能电压与机柜母线电压的双向高效转换，精准适配充电储能、断电放电两种工况，保障电压稳定、转换高效。

5. 辅助电源（兜底保障）：独立支撑BBU自身控制、监测、通信器件运行，在主电源中断时，保障应急放电、故障数据存储、告警上传等关键流程完整闭环，避免系统失控。

从集中UPS到机架BBU的演进，本质是数据中心供电从“规模化统一供电”向“高密度柔性供电”的范式升级，而非单方面技术替代。

在低功率密度、超大规模集中部署、业务负载稳定的传统数据中心中，集中式UPS架构依然具备成熟度高、整体成本低、运维统一的优势，无需盲目替换。

而在AI高密度算力、存量机房改造、边缘模块化部署、快速迭代扩容的场景中，机架内置BBU凭借极简链路、按需配置、故障隔离、低损耗、快部署的核心优势，成为行业最优技术选择。

未来数据中心供电架构的选型逻辑，将彻底告别“一刀切”模式，基于算力密度、建设模式、迭代节奏、预算规划的场景化适配，将成为基建设计的核心准则。
