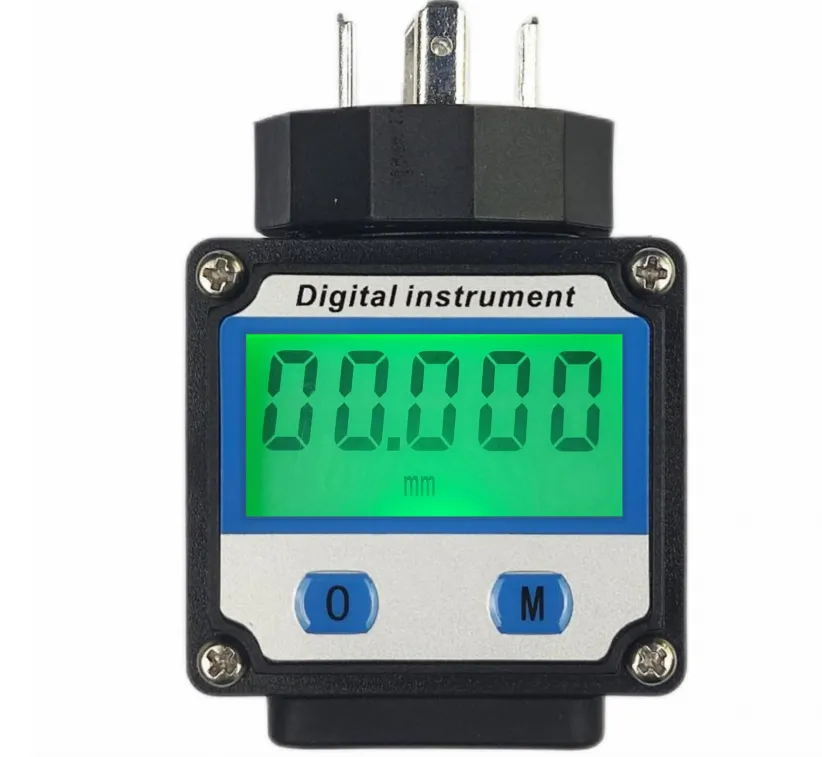

一、概述
通用二线制回路供电电流表适合所有的二线制变送器，如：压力、差压、温度、流量、pH 值、加速度和力等。其内置微处理器，通过两按键编程，实现零点、满量程、小数点、等可调设定，无需任何电位器调整。
无需外部供电，仅需串联在被测回路中，就能将被测回路中的 4～20mA 信号精确地显示出来。采用进口专用集成电路，使用 SMT 工艺制造，电路组装密度高，仪表外型尺寸小。
其突出优点在于其压降相比市场上同类产品低的多。高亮度 LCD 显示，数据显示稳定不跳字。
板卡出厂均已校准好 4mA 和 20mA 电流值，用户只需要修改显示量程和小数点及单位即可。
二、特点
1、两线无源工作方式，5 位高亮 LCD 显示。
2、标准赫斯曼外形。适配赫斯曼插头
2、超低工作电压 20mA 时小于 3.0VDC。4mA 时小于 2.5VDC 整机超低功耗
3、全智能工作方式。支持用户自校准。
4、具有过流﹑过压﹑短接﹑反接保护齐全。
5、加强的抗干扰设计，适合种种电磁环境恶劣的工业环境。
三、主要参数指标
工作方式：4~20mA 无源方式。
工作压降：3.0V<@20mA；
显示范围：-19999~99999
工作电流：＜2mA
整机精度：0.1%
温漂系数：<20ppm
极性保护：表头内部具有反极性保护，电流输入反接时仪表不亮，仪表不会损坏。
工作环境：温度-40~85℃，湿度<85%,干燥无腐环境。
外形尺寸：65×45×45mm（高×宽×厚）

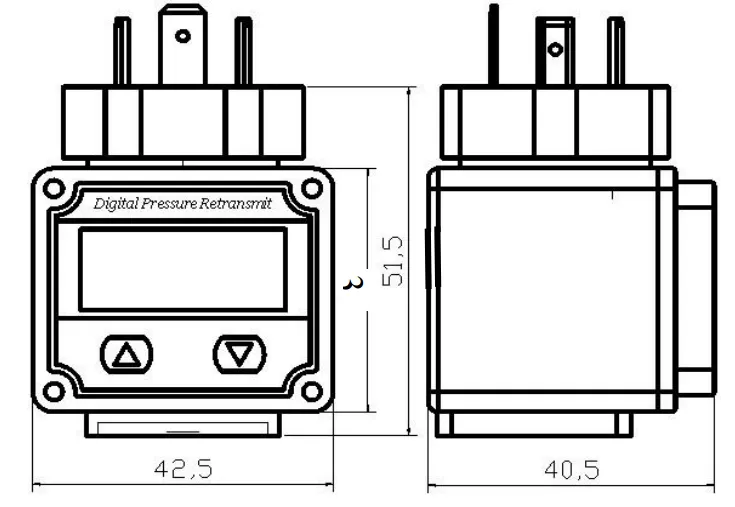

四、赫斯曼外形图

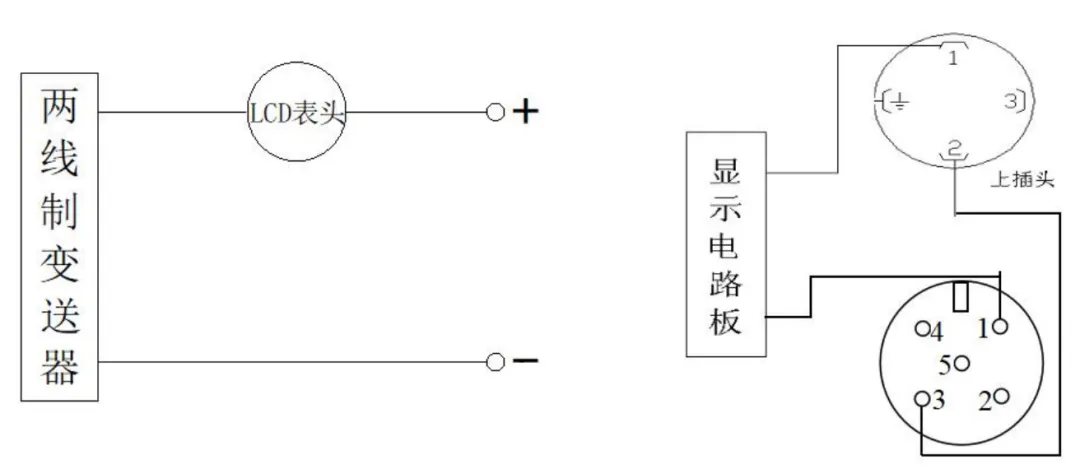

五、赫斯曼接线图

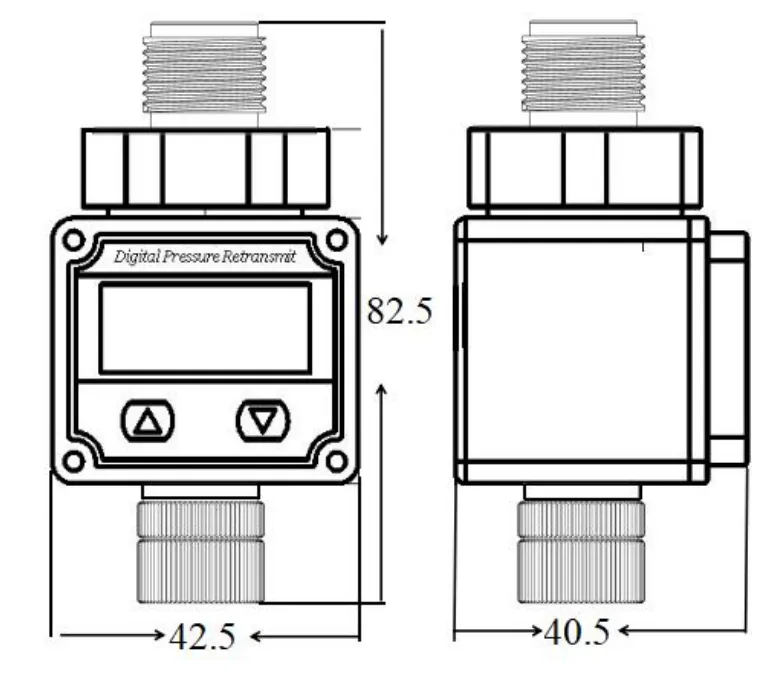

六、上下 M12 外形图

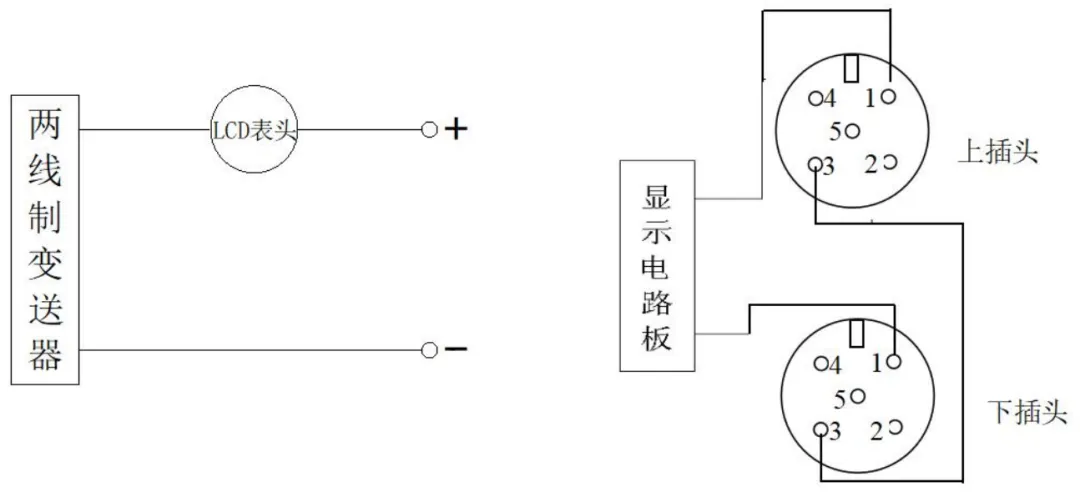

七、上下 M12 接线图

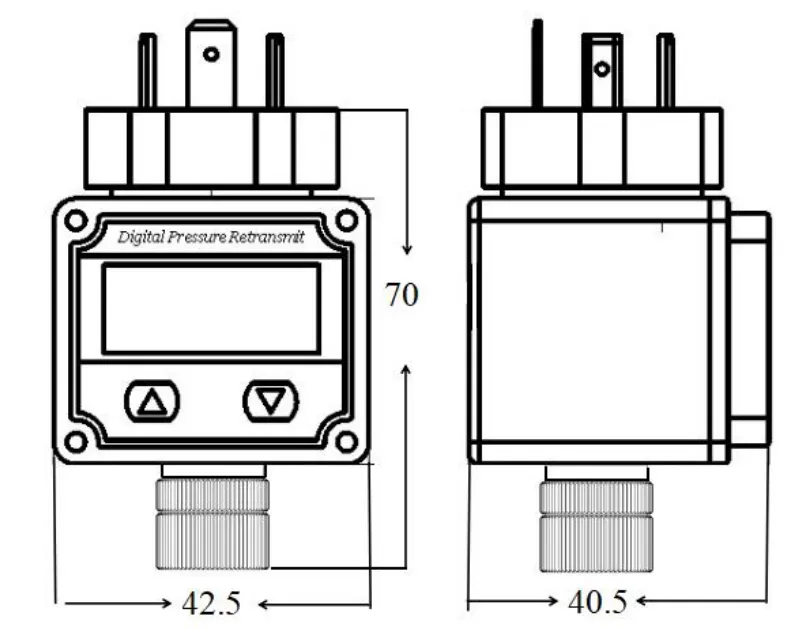

八、下 M12 外形图
九、下 M12 接线图
十、功能设置
功能按键定义：O+M 组合键
测量模式下同时短按 O+M 进入菜单，并显示密码输入。
菜单显示界面同时短按 O+M 进入菜单内部，修改完参数后，同时短按 O+M 退出菜单并显示下一个菜单。
在 END 菜单同时短按 O+M 保存并退出。
O键 说明：
密码或参数设置时，短按光标循环左移。
菜单显示时，短按上一个菜单。
测量模式长按 O 键 5s 以上，显示 CLR 后，短按 O 键清零成功。
M键 说明：
密码输入或参数设置时，短按调整当前闪动数字值。
菜单显示时，短按下一个菜单。
设置流程图：
十一、菜单说明
本仪表菜单分为“工厂菜单”；“用户菜单”；两级，由各级菜单的进入密码做为区分。
测量参数设置菜单（密码 00001）完成显示上下限、显示修调、小数点、单位等设定。
同时按 O 键与 M 键，输入对应密码 00001 ，在同时按 O 键与 M 键进入参数设置菜单。
短按 M 键可循环切换菜单，同时按 O 键与 M 键进入对应的菜单，修改完参数后同时按 O 键与 M 键退出参数设置并显示下一个菜单。
LrnG：显示量程下限设定，默认设置为0。参数设置范围：-19999~99999。
HrnG：显示量程上限设定，默认设置为100。参数设置范围：-19999~99999。
Dp：小数点设置菜单，默认两位小数。参数设置范围：0~3 位小数。
Unit：单位设置菜单，默认 MPa 单位。
设置范围：mA,℃，Kg，mm，psi，bar，kPa，MPa。
Vref：基准切换菜单，默认设置 Out（外部基准）。
参数设置范围：In（内部基准），Out（外部基准）。
disp：显示模式，切换不同的显示模式，包含组合显示；
参数范围：0~5
默认参数：0
备注
0：显示主变量；1：显示电流值；2：显示百分比；3：主变量与电流值交替显示，间隔 2S；4：主变量与百分比交替显示，间隔 2S；5：电流值与百分比交替显示，间隔 2S。
Line：非线性修正，加中点压力，以理论值与显示值的差值输入进行修正。
Filt：滤波系数，改变显示结果的刷新速率；
参数范围：0~2
默认参数：0
备注
当信号噪声大，测量结果不稳定时，为获得稳定读数，可通过增大滤波系数设定值实现。
Zr0：零满屏蔽系数； 参数范围：0.00%-0.99% 默认参数：0.00%
oFST：显示偏移值，
通过对此菜单值的设定，可以对显示值进行偏移，此菜单出厂默认值为 0，一般情况下无需对此菜单值进行设定。
BL： 背光控制设置
参数范围：off，关闭背光；on，背光常亮；rey，3 秒后关闭背光。
默认参数：on
End：退出菜单
同时按 O 键与 M 键退出并保存。
注意事项
仪表为电流输入型仪表，仪表不允许直接接入电源测试使用，电流输入必须在额定范围内，如果因为输入电流的异常导致的仪表的损坏本公司不承担任何责任。本仪表质保期为 1 年，人为损坏付费维修。质保期内质量问题免费维修。
