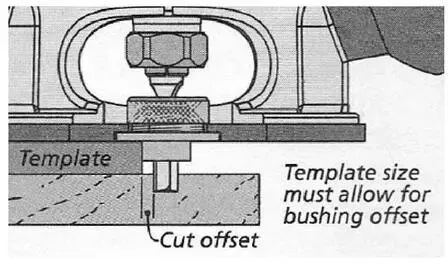

导向套加工示意

靠模铣刀结构与加工

手工自由铣削很难控制刀具行走路径；当需要加工非线性轮廓（曲线），一般要制作模板，搭配「导向套」或者「靠模铣刀」完成加工，两种方案各有利弊。

1、导向套 Guide bushings

安装方式：安装在锣机底座底部，有多种直径、长度规格；需要搭配直刀，铣刀外径必须略小于导向套的内径。

适用场景：适合垂直下刀，也适合加工镶嵌件的凹槽。

核心关键点（偏移量 offset）

导向套外壁和铣刀刃口之间天然存在间隙偏移。制作模板尺寸时必须把这个偏移量计算进去，否则加工出来工件尺寸会出错。

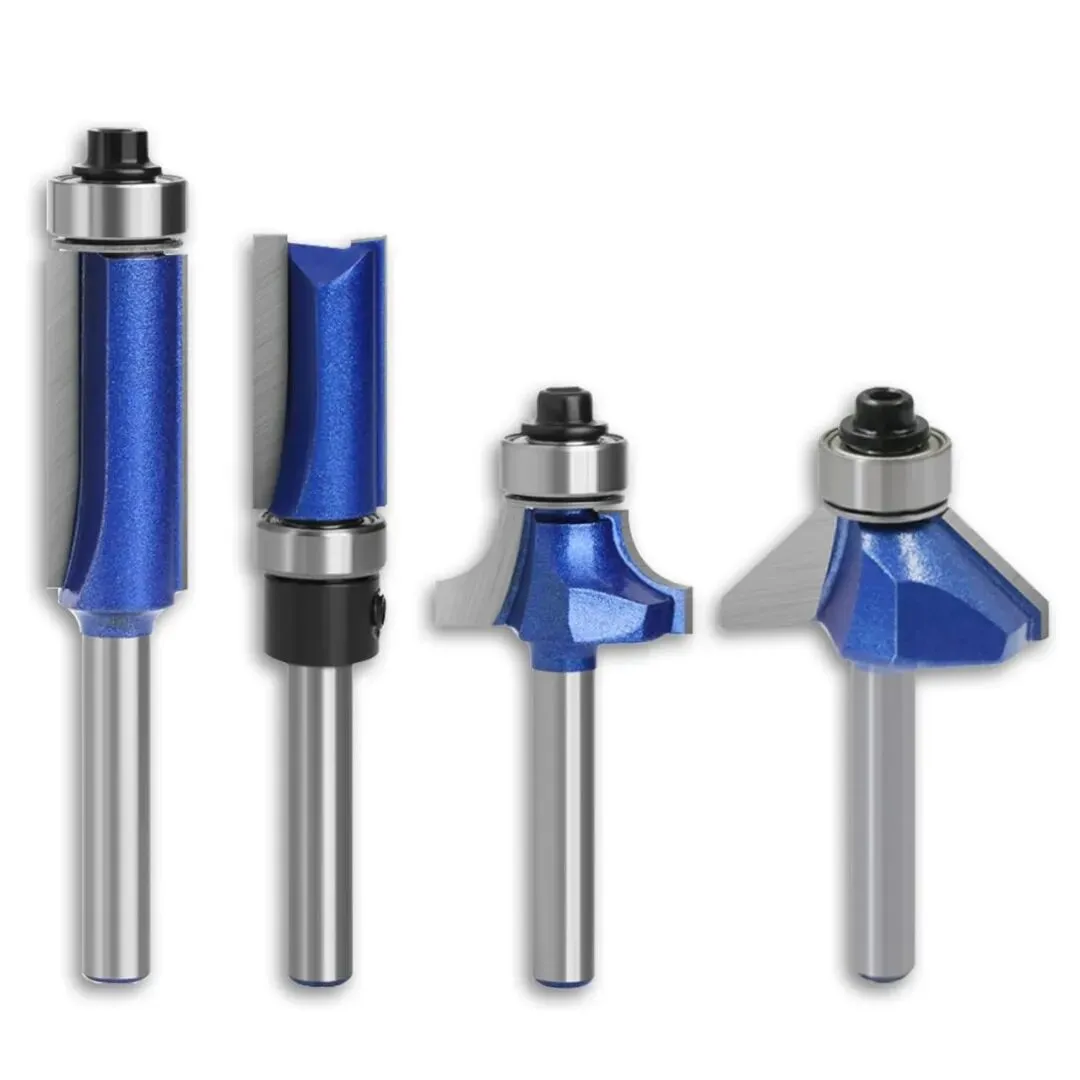

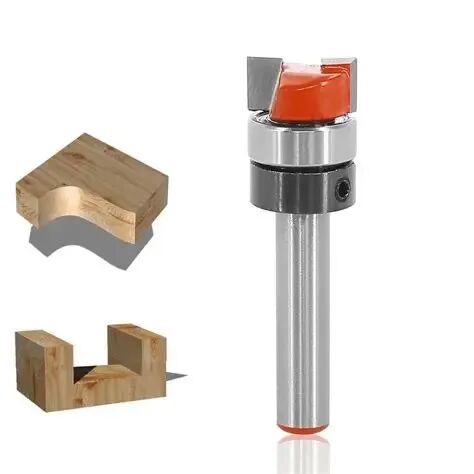

2、靠模铣刀 Pattern bits（仿形刀 / 样板刀）

结构特点：类似木工修边刀，轴承位于切削刃的上方。模板直接固定在工件上表面，手持锣机依靠轴承贴着模板外缘仿形走刀。

主要缺点与限制

优势：有多种刀长规格，可以用来加工浅槽。

两者核心差异简表

表格
