2017 年山东省临沂市中考物理试卷
一、选择题
1．（2分）2017年1月18日，我国发射的世界首颗卫星“墨子号”正式交付
用户单位使用，“墨子号”与地面控制系统交流靠的是（ ）
A．次声波 B．X射线 C．红外线 D．电磁波

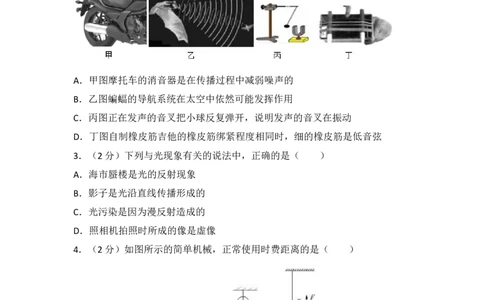

2．（2分）下列四幅图片与其对应的说法，正确的是（ ）
A．甲图摩托车的消音器是在传播过程中减弱噪声的
B．乙图蝙蝠的导航系统在太空中依然可能发挥作用
C．丙图正在发声的音叉把小球反复弹开，说明发声的音叉在振动
D．丁图自制橡皮筋吉他的橡皮筋绑紧程度相同时，细的橡皮筋是低音弦
3．（2分）下列与光现象有关的说法中，正确的是（ ）
A．海市蜃楼是光的反射现象
B．影子是光沿直线传播形成的
C．光污染是因为漫反射造成的
D．照相机拍照时所成的像是虚像
4．（2分）如图所示的简单机械，正常使用时费距离的是（ ）
A．筷子 B．食品夹 C．定滑轮 D．动滑轮
5．（2分）在日常生活中，下列做法符合安全用电要求的是（ ）
A．开关接在灯泡和火线之间
B．用电器的金属外壳没有必要接地
第1页（共29页）C．发现有人触电时，首先要将人拉开
D．使用测电笔时，手不能接触笔尾金属棒
6．（2分）如图所示的几种器件，工作时应用了电磁感应现象的是 （ ）
A．司南 B．手摇发电机
C．电铃 D．微风扇
7．（2分）以下估测值中，最符合实际的是（ ）
A．一枚1元硬币的质量约6g
B．蜗牛爬行的速度约0.5m/s
C．家用电风扇正常工作的电流约3.2A
D．多数人脉跳动100次用时约15min
8．（2分）下列小实验都与压强有关，其中能证明大气压存在是（ ）
A． B．
C． D．
9．（2分）在第31届夏季奥运会上，中国女排经过艰苦奋战，最终站到最高
第2页（共29页）领奖台上，有关排球运动的说法，正确的是（ ）
A．发球手将球发出时，力改变了球的运动状态
B．二传手将球传出后，球运动到最高点时受力平衡
C．主攻手大力扣杀时，球受到手的力大于手受到球的力
D．球落入对方场地时，只有球的形状发生了改变

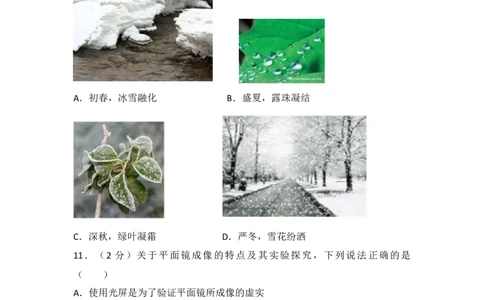

10．（2分）沂蒙革命老区四季分明，非常适合人类居住，下列热现象中，需
要吸热的是（ ）
A．初春，冰雪融化 B．盛夏，露珠凝结
C．深秋，绿叶凝霜 D．严冬，雪花纷洒
11．（2 分）关于平面镜成像的特点及其实验探究，下列说法正确的是
（ ）
A．使用光屏是为了验证平面镜所成像的虚实
B．将蜡烛靠近玻璃板的同时像将远离玻璃板
C．做多次实验获得多组数据是为了减小误差
D．平面镜成像的大小与物体到平面镜的距离有关
12．（2分）如图是既能吹冷风又能吹热风的某品牌电吹风．小明设计的该电
吹风的简化电路图，其中最合理的是（ ）
第3页（共29页）A． B．
C． D．
13．（2分）小明在实验室里连接了如图所示的电路，对此电路的认识，正确
的是（ ）
A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L 的电压
2
C．若灯L 短路，则电压表示数为零
1
D．若灯L 短路，则电压表示数为3V
2
14．（2分）关于如图所示实验的说法，错误的是（ ）
第4页（共29页）A．试管口出现的白雾是液化的结果
B．该实验基本能反映热机的工作原理
C．木塞冲出的过程机械能转化为内能
D．该实验可以说明做功能改变物体的内能
15．（2分）以下是小明所作物理笔记的摘抄，其中错误的是（ ）
A．物体运动速度改变时，不一定受到力的作用
B．热气球静止在空中，其所受浮力等于重力
C．使用弹簧测力计前，要检查指针与零刻度是否对齐
D．无论用何种方式提高机械效率，都不能使其达到100%
16．（2分）临沂的城市公用自行车（如图）已遍及市区的各个地方，解决了
群众出行“最后一公里”问题，下列有关公共自行车的说法中，正确的是（
）
A．车座宽大柔软是为了增大对人体的压强
B．轮胎的花纹是为了减小车轮与地面的摩擦
C．用车闸刹车时，车闸相当于一个费力杠杆
D．骑自行车匀速下坡时，阻力对自行车做功
17．（2分）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正
确的是（ ）
第5页（共29页）A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
18．（2分）小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，
发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（ ）
A．电阻小 B．灯丝粗 C．电流大 D．功率大
19．（2分）将两物体分别挂在弹簧测力计下，让它们同时浸没在水中时，两
弹簧测力计示数的减小值相同，则这两物体必定有相同的（ ）
A．密度 B．体积 C．质量 D．重量
20．（2分）如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中
点移向b端的过程中（ ）
A．灯泡变暗 B．电压表示数变大
C．电流表示数变小D．电路总功率变小
二、填空题（共7小题，每空1分3分，满分18分）
21．（2分）（1）图甲中物块的长度为 cm；
（2）图乙所示电能表的示数为 kW．h
第6页（共29页）22．（3分） 2017年4月20日19时41分，满载航天“快递小哥”天舟一号货
运飞船的长征七号遥二运载火箭发射成功，飞船与火箭分离后仍能向前飞行是
因为它具有 ；4月22日，天舟一号与在轨运行的天宫二号空间实验室
成功进行首次交会对接，形成组合体（如图），此时以天宫二号为参照物，天
舟一号是 的，天舟一号的电池板利用的太阳能属于 （填“可再
生”或“不可再生”）能源．
23．（3分） 如图是某物质的熔化图象，由图象可知，该物质是 （填
“晶体”或“非晶体”），熔化过程用时 min，熔化过程中，物质的内
能 ．
24．（3分）人杰地灵的临沂市旅游资源丰富，各景区蕴含着不同的物理知识：
（1）位于沂水县城东的雪山彩虹谷景区，通过实施人工降雨，利用光的
（填“直线传播”、“反射”或“折射”），创造晴天观彩虹（图甲）的美景．
第7页（共29页）（2）建于兰陵县城南部的国家级农业公园，游客乘小火车畅游花海时（图乙）
能闻到花香，这是分子 的结果；
（3）坐落于蒙阴县境内的云蒙景区，有供旅客观光的空中缆车（图丙），运行
的缆车匀速下降时，其机械能 （填“增大”、“减小”或“不变”）
25．（3分）小明用毛皮摩擦过的橡胶棒与悬挂着的泡沫小球靠近时，它们相
互排斥，则该泡沫小球带 电；小明发现空调与台灯的电源线虽然都是铜
线，但规格明显不同，这主要是因为 （填“长度”或“横截面积”）对
导线电阻的影响；小明家的空调电辅热系统的电阻丝阻值为 40Ω，工作时的电
流为5A，则通电10s电阻丝产生的热量为 J．
26．（2分）在如图所示的电路中，R =15Ω，R =10Ω，闭合开关后电流表的示
1 2
数为0.3A，则电源电压为 V，通过R 的电流是 A．
1
27．（2分）2017年4月26日9时，我国首艘国产航母（如图）在大连造船厂
正式下水，当航母静止在水面上时，其受到的浮力 （填“大于”、“等
于”或“小于”）重力，在水面下 10m 深处的船体受到海水的压强为
Pa．（ρ =1.0×103kg/cm3，g=10N/kg）
海水
第8页（共29页）三、实验题（共5小题，满分24分）
28．（4分）按要求作图：
（1）甲图中的小球静止在斜面上，请画出小球所受重力的示意图；
（2）请在乙图中画出反射光线对应的入射光线；
（3）丙图中，O是杠杆OA的支点，请画出拉力F的力臂；
（4）丁图是一通电螺旋管，请在括号里标出静止小磁针的“N”或“S”极．
29．（4分）小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置
如图甲所示时，烛焰在光屏上成清晰的像．
（1）图甲中光屏离凸透镜的距离可能是 （填序号）
A.28cm B.18cm C.8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清
晰的像，应将光屏向 （填“左”或“右”）调节；
（3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个 （填
“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像；
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到
的清晰的像是丙图中的 （填序号）．
第9页（共29页）30．（5分）小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水
和煤油的吸热能力．
（1）本实验需要用到天平这一测量工具，目的是 ；
（2）加热 10min，水吸收的热量 （填“大于”、“小于”或“等
于”）煤油吸收的热量；
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图
乙）， 由图象可 知，水的沸点是 ℃，煤油 的比热容是
J/（kg•℃）【c =4.2×103J/（kg•℃）】
水
（4）若本实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是 J．
（q =3.0×107J/kg）
酒
31．（5分）小明在实验室里面测量某合金块的密度．
（1）将天平放在水平实验台上并将游码归零后，小明发现托盘天平的指针如图
甲所示，此时他应该将平衡螺母向 （填“左”或“右”）调节，使天平
横梁平衡．
（2）用调节好的天平测量合金块质量时，通过加减砝码后，天平的指针仍如图
甲所示，此时小明应 ，使天平横梁平衡．
（3）天平平衡时，所用的砝码和游码位置如图乙所示，则该合金块的质量是
；
（4）小明用细线拴住合金块并将它浸没在盛水的量筒中，量筒的示数分别如图
丙和丁所示，则该合金块的密度为 g/cm3；
（5）小明通过查阅密度表得知如下几种金属的密度（见下表），则该合金块可
能是 （填序号）．
A．铝镁合金 B．铝锰合金 C．锌铝合金
第10页（共29页）金属 镁 铝 锌 锰
密度（g/ 1.74 2.70 7.15 7.47
cm3）
32．（6分）小明利用“伏安法”测额定电压为 2.5V的小灯泡的灯丝电阻，他
设计的实验电路图如图甲所示．
（1）请用笔画线代替导线将图乙中的实物连接完整（滑片 P向B端滑动时灯泡
变亮）
（2）闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能
是 ；
（3）排除电路故障后，小明实验过程中记录的数据如表所示，其中第 2次实验
时的电流表如图丙所示，则通过小灯泡的电流为 A；
实验次数 1 2 3 4
U/V 1.4 2.0 2.5 2.8
I/A 0.20 0.26 0.27
R/Ω
（4）小明分别求出不同电压下小灯泡的电阻，然后求出电阻的平均值，他的这
种做法 （填“合理”或“不合理”）
第11页（共29页）（5）通过实验数据可知，该小灯泡的额定功率为 W；
（6）小明 （填“能”或“不能”）用本实验器材探究电流与电压的关
系．
四、解答题（共2小题，满分18分）
33．（9分）2017年1月23日，临沂城区BRT快速公交一号线正式投入运营，
该线路共设14对站点（其中北京路站到天津路站面水平，间距为 0.8km），配
备的专用公交车部分参数如下表．某次运营中，满载的 BRT专用公交车以额定
功率匀速行驶，从北京路站到天津路站用时 1min20s，此过程中车轮受到的滚
动阻力为车辆所受总阻力的20%（g取10N/kg）
满载总质量 28000kg 发动机额定功率 280kW
轮胎总数 10个 单轮触地面积 500cm2
（1）公交车从北京路站到天津路站的平均速度；
（2）满载的公交车对水平路面的压强；
（3）车轮的滚动阻力系数f（滚动阻力与车重的比值）
34．（9分）现代居家生活中，水族箱已成为室内装饰的一个亮点，某品牌水
族箱（如图）的玻璃容器内装有50L水，内置一根“220V 100W”的自动温控棒，
冬天养热带鱼时，水族箱内水的温度要求控制在26℃～28℃之间（温度棒的水
温低于26℃时开始工作，水温达到28℃时自动断开）
（1）求水族箱中水的质量；
（2）在某次温控中，温控棒正常工作了 87.5min，求该次温控棒的温控效率
【水的比热容为4.2×103J/（kg•℃）】
（3）若用电高峰时，家庭电路的实际电压仅为217.8V，求此时温控棒的工作电
流（温控棒阻值不变）
第12页（共29页）第13页（共29页）2017 年山东省临沂市中考物理答案及解析
一、选择题
1．【解答】解：电磁波的传播不需要介质，“墨子号”与地面控制系统是依靠
电磁波来交流的．
故选：D．
2.【分析】（1）防治噪声可以从噪声的产生、噪声的传播及噪声的接收三个环
节进行；
（2）声音的传播需要介质，真空不能传声；
（3）声音是由物体振动产生的；
（4）音调的高低与发声体的振动快慢有关，橡皮筋振动快慢与其松紧、长短和
粗细有关．
【解答】解：A、摩托车安装有消声器，是在声源处减弱噪声，故A错误；
B、蝙蝠的回声定位是利用声波的传播，声波在真空中无法传播，所以在太空中
不能够发挥作用，故B错误；
C、正在发声的音叉把小球反复弹开，说明发声的音叉在振动，故C正确；
D、在橡皮筋的松紧、长度相同时，其越细振动越快，音调越高，细的橡皮筋
是高音弦，故D错误．
故选C．
3．【分析】（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：
小孔成像、激光准直、影子、日食和月食等；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的
折射现象，凸透镜成像就是具体应用．
【解答】解：
A、海市蜃楼是光在不均匀大气中折射形成的，故A错误；
B、影子的形成，表明光是沿直线传播的，故B正确；
C、光污染是因为比较光滑的平面发生镜面反射造成的，故C错误；
D、照相机拍照时所成的像是倒立、缩小的实像，故D错误．
故选B．
第14页（共29页）4．【分析】结合图片和生活经验，先判断机械在使用过程中的特点，或动力臂
和阻力臂的大小关系，再判断它们的省力情况，据省力一定费距离的特点分析
即可判断．
【解答】解：A、根据图示可知，使用筷子时，动力臂小于阻力臂，是费力杠杆，
即费力省距离，故A错误；
B、根据图示可知，使用食品夹时，动力臂小于阻力臂，是费力杠杆，即费力省
距离，故B错误；
C、定滑轮是一个等臂杠杆，即动力臂等于阻力臂，即不省距离，也不费距离，
故C错误；
D、动滑轮是一个省力杠杆，即省力但一定费距离，故D正确；
故选D．
5．【分析】（1）开关的接法：火线首先进开关，再接入灯泡；
（2）家用电器的金属外壳要接地；
（3）人体触电的原因：通过人体的电流超过了一定值．
（4）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成
误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔
前端的金属探头，这样会造成人身触电事故．
【解答】解：A、开关要接在火线和灯泡之间，故A正确．
B、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使
外壳带电，电流就会流入大地，不会对人体造成伤害．故B错误；
C、遇到有人触电时，直接用手将人拉开，人体也会发生触电，故C错误；
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成
误判，认为带电体不带电是十分危险的．故D错误．
故选A．
6．【分析】（1）电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运
动时，导体中就会产生感应电流；
（2）发电机就是利用电磁感应原理制成的，工作时把机械能转化成电能．
【解答】解：
A、司南是根据磁极间的相互作用规律工作的，故A不符合题意；
B、发电机是利用电磁感应的原理制成的，故B符合题意；
第15页（共29页）C、电铃是利用电流的磁效应来工作的，故C不符合题意；
D、微风扇的电动机是利用通电导线在磁场中受力的作用的原理工作的，故 D
不符合题意．
故选B．
7．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，
可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符
合生活实际的答案．
【解答】解：
A、一块橡皮的质量在6g左右，一枚一元硬币的质量与此差不多，在6g左右．
故A符合实际；
B、蜗牛爬行速度非常慢，1s爬行距离甚至不超过0.5cm．故B不符合实际；
C、日光灯正常工作的电流在0.2A左右，家用电风扇正常工作的电流与此差不
多，在0.2A左右．故C不符合实际；
D、正常情况下，人的脉搏跳动1次的时间接近1s，跳动100次的时间在80s左
右．故D不符合实际．
故选A．
8．【分析】（1）压力的作用效果与压力和受力面积的大小有关，压力越大、
受力面积越小，压力的作用效果越明显；
（2）液体压强随深度的增加而增大；
（3）马德堡半球实验有力的证明了大气压的存在；
（4）流体压强与流速的关系，流速越大，压强越小．
【解答】解：A、压力的作用效果与压力和受力面积的大小有关，压力相同、受
力面积越小，压力的作用效果越明显，与大气压无关，故A错误；
B、如图实验，当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高
度差变大，与大气压无关，故B错误；
C、“覆杯”实验证明了大气压的存在，并且大气压很大，故C正确；
D、如图实验，向纸上方吹气时，纸会向上运动，可知流速快的地方压强小，
有大气压无关，故D错误．
故选C．
9．【分析】（1）力可以改变物体的运动状态；
第16页（共29页）（2）平衡状态指的是物体处于静止状态或者匀速直线运动状态，此时物体不受
力或者受平衡力的作用；
（3）物体间力的作用是相互的，物体间相互作用的一对力大小相等、方向相反、
作用在一条直线上；
（4）力的作用是改变物体的运动状态，使物体发生形变．
【解答】解：A、发球手将球发出时，球的运动状态发生了改变，故A正确；
B、球上升到最高点时，受到重力作用，受力不平衡，没有处于平衡状态，故B
错误；
C、扣杀时，手对球的作用力与球对手的作用力是相互作用力，它们大小相等，
故C错误；
D、球落入对方场地时，球的运动状态发生了改变，故D错误．
故选A．
10．【分析】（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态
叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫
熔化，由液态变为固态叫凝固．
（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：
凝固、液化、凝华；吸热的有：熔化、汽化、升华．
【解答】解：
A、初春，冰雪消融，属于熔化现象，需要吸收热量，故A符合题意；
B、盛夏，露珠凝结，属于液化现象，需要放出热量，故B不符合题意；
C、深秋，绿叶凝霜，属于凝华现象，需要放出热量，故C不符合题意；
D、严冬，雪花纷洒，属于凝华现象，需要放出热量，故D不符合题意．
故选A．
11．【分析】（1）实像能用光屏承接，虚像不能用光屏承接．
（2）平面镜成像特点之一：像与物到平面镜的距离相等．
（3）多次测量，能得到普遍的规律；
（4）物体在平面镜中成像，像的大小只跟物体大小有关，跟物体到平面镜的距
离、平面镜的大小都没有关系．
【解答】解：
A、光屏能承接实像，虚像不能承接在光屏上，使用光屏是为了验证平面镜所成
第17页（共29页）像的虚实，故A正确；
B、像与物到平面镜的距离相等，将蜡烛靠近玻璃板的同时像也会靠近玻璃板，
故B错误；
C、做多次实验获得多组数据是为了得到普遍的规律，故C错误；
D、平面镜成像的大小与物体的大小有关，与物体到平面镜的距离无关，故 D
错误．
故选A．
12．【分析】由题知，电吹风能吹冷风又能吹热风，即电路中电动机可以单独
工作，也可以是电动机和电热丝同时工作．由此分析各选项解答即可．
【解答】解：
A、由图知，S 闭合时电动机和电热丝都工作，当两开关都闭合时只有电热丝工
1
作，不合题意；
B、由图知，S断开电路不工作，S闭合电热丝和电动机同时工作，只有热风没
有冷风，不合题意；
C、由图知，S 闭合时只有电热丝工作，两开关都闭合电热丝和电动机同时工作，
1
只有热风没有冷风，不合题意；
D、由图知，S 闭合时只有电动机工作，为冷风；再闭合S 时，电热丝和电动机
1 2
同时工作，为热风，符合题意．
故选D．
13．【分析】（1）只有一条电流的路径是串联，有多条路径是并联；
（2）电压表并联在谁的两端就是测量的谁的电压；
（3）据短路的特点分析即可判断；
【解答】解：
AB、由实物电路可知，电流从电源正极出发，依次经过开关、灯泡 L 、灯泡
1
L ，最后回到负极，电压表并联在L 两端，所以电压表测量的是L 的电压，两
2 2 2
灯泡串联，故 A错误，B正确；
C、若灯L 短路，则电压表测量的是电源电压，所以其示数为3V，故C错误；
1
D、若灯L 短路，则电压表相当测量导线电压，所以其示数0V，故D错误；
2
故选B．
14．【分析】木塞冲出过程也是水蒸气的内能转化为塞子机械能的过程，水蒸
第18页（共29页）气的内能会减小，温度降低．
【解答】解：
A、试管口出现的白雾是水蒸气遇冷液化形成的小水珠，故A正确；
B、内燃机的做功冲程是内能转化为机械能，该实验中是水蒸气对活塞做功，内
能转化为机械能，该实验基本能反映热机的工作原理，故B正确；
C、木塞冲开，水蒸气对木塞做功，水蒸气的内能转化为木塞的机械能，故C错
误；
D、木塞冲开，水蒸气对木塞做功，水蒸气的内能减少，此实验说明做功能改
变物体的内能，故D正确．
故选C．
15．【分析】（1）力是改变物体运动状态的原因，运动状态的改变包括运动速
度和方向；
（2）当热气球在高空中某一位置保持静止状态时，利用二力平衡的知识，可知
浮力与重力相等．
（3）使用弹簧测力计前，要检查指针是否指零；
（4）额外功不可避免，机械效率不能达到100%．
【解答】解：
A、力是改变物体运动状态的原因，物体速度改变，则运动状态改变，所以一定
受到力的作用，故A错误；
B、热气球静止在空中，保持静止状态，即保持平衡状态，所以此时的重力和空
气向上的浮力是一对平衡力，即这两个力的大小相等，故B正确；
C、弹簧测力计的指针如果一开始就指在一定示数上，会使测量结果偏大，而如
果达不到零刻度线，则会使最终结果偏小，因此一定要在使用前先校零，故 C
正确；
D、由于额外功不可避免，机械效率不能达到100%，故D正确．
故选A．
16．【分析】（1）减小压强的方法：是在压力一定时，通过增大受力面积来减
小压强；是在受力面积一定时，通过减小压力来减小压强．
（2）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦
力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．
第19页（共29页）（3）先判断有手闸在使用过程中，动力臂和阻力臂的大小关系，再判断它是属
于哪种类型的杠杆．
（4）做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上通
过的距离．
【解答】解：
A、车座宽大柔软，是在压力一定时，通过增大受力面积来减小压强；故A错误；
B、轮胎表面的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦
力．故B错误；
C、刹车时，人施加一个很小的力，就可以对车轮产生一个很大的摩擦力，应用
了省力杠杆，故C错误；
D、骑自行车匀速下坡时，自行车克服阻力运动了距离，即阻力对自行车做功，
符合做功的两个必要因素，故D正确．
故选D．
17．【分析】（1）根据图象读出甲两端电压为0.5V时通过的电流；
（2）根据图象读出乙两端电压为 2.5V时通过的电流，根据欧姆定律求出其电
阻值；
（3）将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，
根据串联电路的电压特点求出它们两端的电压；
（4）将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，
根据并联电路的电流特点求出干路的电流．
【解答】解：
A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，
由I=可得，乙的阻值R ===5Ω，故B错误；
乙
C．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，
由图象可知此时U ′=1.5V、U ′=0.5V，
甲 乙
由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U=U ′+U ′=1.5V+0.5V=2V，故C正确；
甲 乙
D．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，
由图象可知此时I ′=0.2A、I ′=0.4A，
甲 乙
第20页（共29页）由并联电路中干路电流等于各支路电流之和可知，干路电流：
I=I ′+I ′=0.2A+0.4A=0.6A，故D错误．
甲 乙
故选C．
18．【解答】解：因灯泡的亮暗取决于实际功率的大小，
所以，较亮灯泡的电功率较大，故D正确；
因串联电路中各处的电流相等，
所以，通过两灯泡的电流相等，故C错误；
由P=I2R可知，较亮灯泡的电阻较大，故A错误；
因导体的电阻只与导体的材料、长度、横截面积有关，其材料相同时，导体越
长、横截面积越小，电阻越大，
所以，白炽灯的材料和长度相同，较亮灯泡的电阻较大，灯丝较细，故B错误．
故选D．
19．【分析】根据称重法可知两弹簧测力计减小的数值相同，说明物体受到的
浮力相同，根据阿基米德原理即可判断．
【解答】解：根据称重法可知：两弹簧测力计减小的数值相同，说明所受浮力
相同，根据公式F =ρ gV ，说明排开液体体积相同，因为它们是浸没在水中，
浮 液 排
则排开液体的体积与物体体积相同，所以这两个物体体积相同．
故选B．
20．【分析】首先判定电路的连接状态，分清电表在电路中的作用，然后根据
滑片移动判定电阻的变化，根据欧姆定律判定电表示数的变化．
【解答】解：
由图可知，灯泡与滑动变阻器并联，电压表测量电源电压，所以电压表示数不
变，故B错误；
灯泡与滑动变阻器并联接入电路中，电流表测量通过灯泡的电流；在并联电路
中，各支路互不影响，所以滑动变阻器滑片移动时对另一条支路无影响，则灯
泡的电流不变，即电流表示数不变，故C错误；
因为灯泡的电压和电流不变，所以灯泡的实际功率不变，亮度不变，故A错误；
滑片P从中点移向b端的过程中，接入电路的电阻变大，总电阻增大，故总电
流减小；根据P=UI可知，电源电压不变，总电流减小，总功率减小，故D正确．
故选：D．
第21页（共29页）二、填空题（共7小题，每空1分3分，满分18分）
21．【分析】（1）刻度尺的分度值是刻度尺相邻两刻度线表示的长度．使用刻
度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度
起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减
去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，
最后一位是小数位，单位是kW•h．
【解答】解：
（1）刻度尺上 1cm 之间有 10 个小格，所以一个小格代表的长度是
0.1cm=1mm，即此刻度尺的分度值为 1mm；物体左侧与3.00cm对齐，右侧与
5.25cm对齐，所以物体的长度为L=5.25cm﹣3.00cm=2.25cm；
（2）从电能表上可以看出电能表的示数为 20176，最后一位是小数，单位是
kW•h，故电能表的读数为2017.6kW•h．
故答案为：（1）2.25；（2）2017.6．
22．【分析】任何物体都有惯性；研究机械运动时，假定不动的物体叫参照物，
与参照物相比，物体位置有变化，说明物体在运动；物体位置没有变化，说明
物体处于静止状态；能够源源不断从自然界获得或可以重复利用的能源是可再
生能源，不能源源不断从自然界获得或不能重复利用的能源是不可再生能源．
【解答】解：飞船与火箭分离后，飞船由于具有惯性，仍能向前飞行；
“天舟一号”飞船与“天宫二号”实现成功对接后，保持相对静止，以对方为
参照物，两者都是静止的，所以，
此时以天宫二号为参照物，天舟一号是静止的；
太阳能可以源源不断地从自然界获得，太阳能属于可再生能源．
故答案为：惯性；静止；可再生．
23．【分析】（1）晶体在熔化过程中要吸热但温度保持不变，体现在熔化图象
中就是有段温度保持不变的过程．
非晶体在熔化过程中要吸热同时温度不断升高，在熔化图象整段过程温度都是
在升高的．从熔化开始到熔化完毕即为熔化过程所用时间．
（2）晶体熔化的特点：不断吸热，温度保持不变，但内能增加．
【解答】解：从图中可见有一段温度保持不变的过程，说明这是个晶体的熔化
第22页（共29页）图象．这个温度保持不变的过程就是晶体在熔化过程，
由图可知，熔化过程用时7min﹣3min=4min；
此晶体在体熔化过程中，不断吸热，温度保持不变，但内能变大．
故答案为：晶体；4；增大．
24．【分析】（1）光从一种介质斜射入另一种介质时，光的传播方向就会发生
偏转，即光的折射现象，凸透镜成像就是具体应用；
（2）由分子的性质可知，分子是运动的，花香的分子向周围运动，使人感到花
香四溢；
（3）机械能为动能和势能的和．
【解答】解：（1）彩虹是光的色散现象，是由光的折射形成的；
（2）由于花香的分子向周围运动，整个教室充满了花香的分子，所以在教室里
也能闻到室外的花香．这些现象都说明了分子这种微粒是不断运动的；
（3）运行的缆车匀速下降时，动能不变，重力势能减小，机械能减小．
故答案为：（1）折射；（2）无规则运动；（3）减小．
25．【分析】（1）根据相互排斥的带有同种电荷，相互吸引的物体带有异种电
荷或带电体吸引不带电体．
（2）电阻是导体本身的一种性质，它由导体的材料、长度、横截面积和温度决
定；
（3）据焦耳定律计算即可；
【解答】解：毛皮摩擦过的橡胶棒带负电，毛皮摩擦过的橡胶棒去靠近悬挂的
泡沫小球，发现泡沫小球被排斥，则泡沫小球一定带电，且带负电．
空调与台灯的电源线虽然都是铜线，但规格明显不同，因为空调线的横截面积
大，电阻小，故这主要是因为横截面积对导线电阻的影响的；
据焦耳定律可知，此时产生的热量是：
Q=I2Rt=（5A）2×40Ω×10s=10000J；
故答案为：负；横截面积；10000；
26．【分析】由电路图可知，R 与R 并联，电流表测R 支路的电流，根据并联
1 2 2
电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出通过 R 的电
1
流．
【解答】解：由电路图可知，R 与R 并联，电流表测R 支路的电流，
1 2 2
第23页（共29页）因并联电路中各支路两端的电压相等，
所以，由I=可得，电源的电压：
U=U =I R =0.3A×10Ω=3V；
2 2 2
通过R 的电流：
1
I ===0.2A．
1
故答案为：3；0.2．
27．【分析】（1）航母在水中漂浮，浮力等于自身重力；
（2）知道船底所处的深度，利用液体压强公式p=ρgh计算船底受到海水的压强．
【解答】解：（1）航母在水中漂浮，浮力等于自身重力；
（2）船底某处距海面的深度h=10m，船底受到海水的压强：
p=ρ gh=1.0×103kg/m3×10N/kg×10m=1.0×105Pa．
海水
故答案为：等于；1.0×105．
三、实验题（共5小题，满分24分）
28．【分析】（1）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．
（2）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光
线和入射光线分居在法线的两侧；反射角等于入射角．
（3）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作
用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂
足的距离就是力臂．
（4）由电源的正负极及右手螺旋定则可判断螺线管的极性，根据磁极间的相互
作用可知小磁针的指向．
【解答】解：
（1）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，
用G表示，如图所示：
（2）图中法线已经画出，根据反射角等于入射角，在法线下侧作出入射光线，
如图所示：
（3）从支点O向拉力的作用线作垂线，支点到垂足的距离就是力臂L．如图所
示：
（4）电流由右侧流入，由右手螺旋定则可知，螺旋管的右端为 N极，左端为S
极；由磁极间的相互作用可知小磁针的右侧为S极，左侧为N极．如图所示：
第24页（共29页）29．【分析】（1）物距大于二倍焦距时成倒立、缩小的实像；
（2）物距变大，像距减小，像变小；
（3）凸透镜对光线具有会聚作用；
（4）物距小于焦距，成正立放大的虚像．
【解答】解：（1）由图可知，此时的像是倒立、缩小的，故物距大于二倍焦距，
像距在一倍焦距和二倍焦距之间，故光屏离凸透镜的距离（即像距）大于
10cm，小于20cm，选B；
（2）将蜡烛向左调节一段距离后，物距变大，则像距减小，要想在光屏上成清
晰的像，应将光屏向左调节；
（3）未调节光屏的位置，则需在凸透镜前加一个凹透镜，使光线推迟会聚，才
能在光屏上得到清晰倒立的像；
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，物距小于焦
距，成正立放大的虚像，故选A．
故答案为：（1）B；（2）左；（3）凹；（4）A．
30．【分析】（1）（2）我们使用相同的酒精灯通过加热时间的长短来比较吸
热多少，这种方法叫转化法．
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时
间），吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸
热能力强；
（3）根据沸点回答；由图乙知，升高相同的温度，水用的时间是煤油的 2倍，
即吸收的热量是煤油的2倍，根据c=在质量、升温相同的情况下，比热容与Q
成正比，求出煤油的比热容；
（4）已知质量和热值，根据Q =mq 求放出的热量．
放 酒
第25页（共29页）【解答】解：（1）本实验需要用到天平这一测量工具，目的是：控制不同物质
的质量相同；
（2）加热10min，水吸收的热量 等于煤油吸收的热量；
（3）水沸腾时保持不变的温度叫沸点，小明作出了水和煤油的温度随加热时间
变化的图象（如图乙），由图象可知，水的沸点是98℃，
由图乙知，升高相同的温度，水用的时间是煤油的2倍，即吸收的热量是煤油
的2倍，根据c=，在质量、升温相同的情况下，比热容与 Q成正比，故煤油的
比热容是：
×4.2×103J/（kg•℃=2.1×103J/（kg•℃）．
（4）若本实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是：
Q =mq =0.02kg×3.0×107J/kg=6.0×105J．
放 酒
故答案为：（1）控制不同物质的质量相同；（2）等于；（3）98；
2.1×103J/（kg•℃）；（4）6.0×105．
31．【分析】（1）据天平的使用规范天平称量前，不平衡时应调节平衡螺母，
左偏右调，右偏左调．
（2）指针指在右侧不动说明右侧质量太大，因此，取下小砝码，才能移动游码．
（3）天平的分度值为0.2g，石块质量等于砝码质量加游码对应的刻度值；
（4）根据量筒中的示数，读出合金块的体积，根据密度公式求出密度；
（5）根据合金块的密度分析．
【解答】解：（1）使用前，指针停在分度盘的右侧，应向左调节平衡螺母；
（2）指针在右侧不动说明右侧的质量已经太大，所以应将5g的小砝码取下后，
再移动游码．
（3）图中石块质量m=50g+2.6g=52.6g；
（4）合金块的体积V=40ml﹣20ml=20ml=20cm3，
合金块的密度ρ===2.63g/cm3．
（5）合金块的密度为2.63g/cm3，铝的密度大于合金块的密度，若是铝合金，
则另外一种物质的密度要小于合金块的密度，故铝镁合金，故选A．
故答案为：（1）左；（2）应将 5g 的小砝码取下后，再移动游码；（3）
52.6g；（4）2.63；（5）A．
32．【分析】（1）根据表中数据，电流表选小量程，因滑片 P向B端滑动时灯
第26页（共29页）泡变亮确定变阻器连接；
（2）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电
源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡
断路了；
（3）根据电流表小量程读数；
（4）在不同电压下小灯泡的电阻不同，故求出电阻的平均值没有意义；
（5）灯在额定电压下的功率为额定功率，由表中数据可知，根据P=UI求灯的
额定功率；
（6）探究电流与电压的关系时，要控制电阻大小不变．
【解答】解：（1）根据表中数据，电流表选小量程，因滑片 P向B端滑动时灯
泡变亮，即电路中电流变大，电阻变小，故滑片以右电阻丝连入电路中，如下
所示：
（2）经分析，闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，电路
故障可能是灯泡断路；
（3）图丙中，电流表选用小量程，分度值为0.02A，示数为0.24A；
（4）因灯的电阻随温度的变化而变化，在不同电压下小灯泡的电阻不同，故求
出电阻的平均值，他的这种做法不合理；
（5）灯在额定电压下的功率为额定功率，由表中数据可知，灯的电压为2.5V
时，通过的电流为0.26A，灯的额定功率P=UI=2.5V×0.26A=0.65W；
（6）探究电流与电压的关系时，要控制电阻大小不变，因灯丝的电阻随温度的
变化而变化，故不能用本实验器材探究电流与电压的关系．
故答案为：（1）如上所示；（2）灯泡断路；（3）0.24；（4）不合理；（5）
0.65；（6）不能．
四、解答题（共2小题，满分18分）
第27页（共29页）33．【分析】（1）根据路程和时间，根据速度公式求解；
（2）已知质量求出受的重力，对地面的压力大小等于重力大小，根据 p=求压
强；
（3）根据P=Fv算出牵引力，根据力的平衡知识判断阻力，根据 G=mg算出重
力，再算出滚动阻力与车重的比值．
【解答】解：（1）公交车从北京路站到天津路站的平均速度：v===10m/s；
（2）满载的公交车的重力：G=mg=28000kg×10N/kg=280000N；
因为在水平地面上，所以地面的压力大小等于重力大小即F=G=280000N，
满载的公交车对水平路面的压强：p===5.6×105Pa；
（3）根据p=Fv得
公交车的牵引力：F===28000N，
因为车匀速行驶，牵引力和摩擦力是一对平衡力，大小相等，故 f
车
=F=28000N，
因为车轮受到的滚动阻力为车辆所受总阻力的20%，
所以车轮受到的滚动阻力为：f =20%f =20%×28000N=5600N；
轮 车
车轮的滚动阻力系数f===0.02．
故答案为：（1）公交车从北京路站到天津路站的平均速度为10m/s；
（2）满载的公交车对水平路面的压强5.6×105Pa；
（3）车轮的滚动阻力系数f为0.02．
34．【分析】（1）知道水的体积，根据密度公式求出水的质量；
（2）根据Q =cm（t﹣t ）求出水吸收的热量，根据P=求出消耗的电能，利用
吸 0
η=×100%求出该次温控棒的温控效率．
（3）根据P=求得温控棒阻值，温控棒阻值不变，根据 I=可求得此时温控棒的
工作电流．
【解答】解：（1）水的体积：
V=50L=0.05m3，
由ρ=可得，水族箱内水的质量：
m=ρV=1.0×103kg/m3×0.05m3=50kg；
（2）已知加热过程中温度由26℃加热到28℃，温控棒正常工作了87.5min，
水吸收的热量：
第28页（共29页）Q =cm（t﹣t ）=4.2×103J/（kg•℃）×50kg×（28℃﹣26℃）=4.2×105J，
吸 0
由P=可得，消耗的电能：
W=Pt=100W×87.5×60s=5.25×105J，
该次温控棒的温控效率：
η=×100%=×100%=80%．
（3）由P=可得，
温控棒阻值R===484Ω，
已知温控棒阻值不变，当家庭电路的实际电压仅为 217.8V时，温控棒的工作电
流I=0.45A．
答：（1）水族箱中水的质量为50kg；
（2）该次温控棒的温控效率为80%；
（3）此时温控棒的工作电流为0.45A．
第29页（共29页）
