文档内容
二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
2.1 路面基层（底基层）施工
2.1.4 路面无机结合料稳定基层（底基层）施工
无机结合料稳定基 一、无机结合料稳定基层适用范围
层施工 二、无机结合料稳定基层厂拌法施工：混合料生产、摊铺、碾压、养护。
一、 无机结合料稳定基层适用范围
（1）水泥稳定集料类 各级公路的基层。

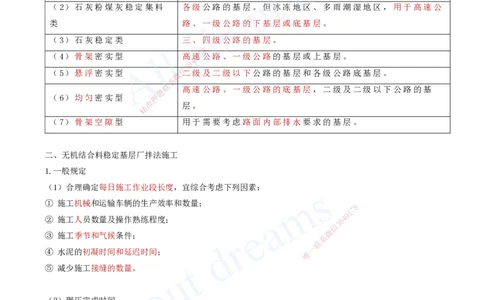

（2）石灰粉煤灰稳定集料 各级公路的基层。但冰冻地区、多雨潮湿地区， 用于高速公
类 路、一级公路的下基层或底基层。
（3）石灰稳定类 三、四级公路的基层。
8
7
（4）骨架密实型 高9速1公路、一级公路的基层或上基层。
4
8
3
信
（5）悬浮密实型 二级及二级以下公路的基层和各级公路底基层。
微
系
联
高速公路、一级公路的底基层，二级及二级以下公路的基
题
（6）均匀密实型 押
准 层。
精
（7）骨架空隙型 用于需要考虑路面内部排水 要求的基层。
二、无机结合料稳定基层厂拌法施工
1.一般规定
（1）合理确定每日施工作业段长度，宜综合考虑下列因素：
① 施工机械和运输车辆的生产效率和数量；
8
7
1
9
② 施工人员数量及操作熟练程度； 8 4
3
信
微
③ 施工季节和气候条件；
系
联
一
④ 水泥的初凝时间和延迟时间；
唯
⑤ 减少施工接缝的数量。
（2）碾压完成时间
类型 碾压完成时间
水泥稳定材料或水泥粉煤灰稳定材 宜在2h之内完成碾压成型，应取混合料的初凝时间与容许延迟时间较
料 短的时间作为施工控制时间。
石灰稳定材料或石灰粉煤灰稳定材
宜在当天碾压完成，最长不应超过4d。
料层
（3）无机结合料稳定材料结构层施工
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178

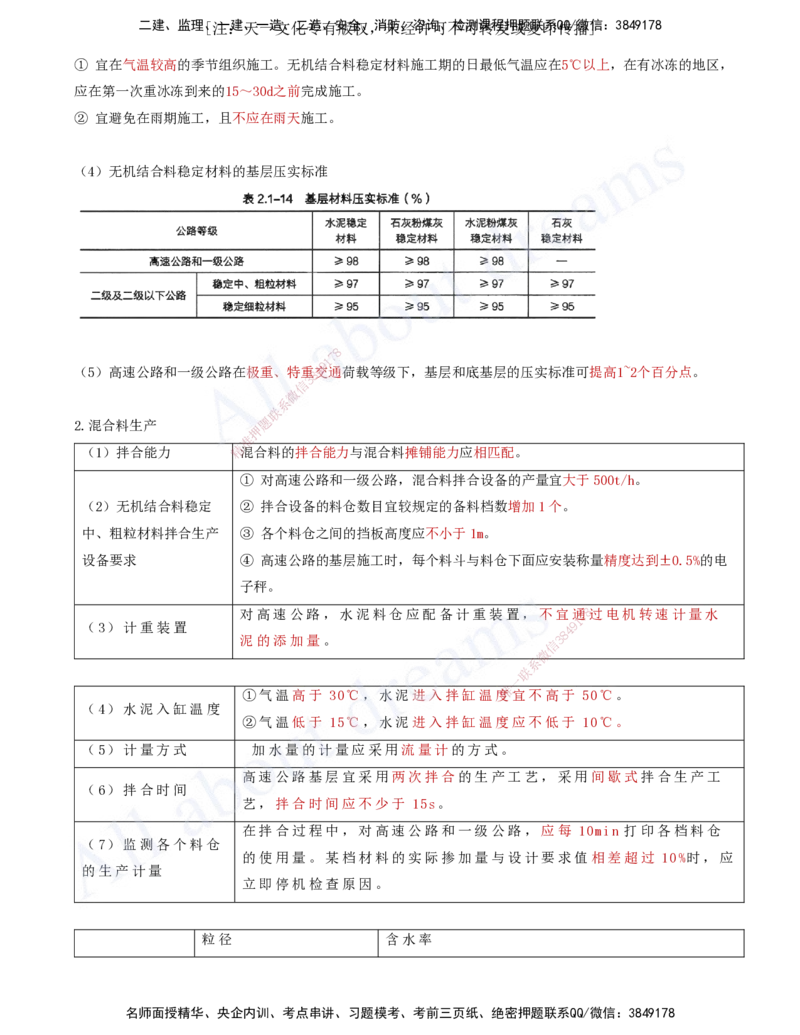

① 宜在气温较高的季节组织施工。无机结合料稳定材料施工期的日最低气温应在5℃以上，在有冰冻的地区，
应在第一次重冰冻到来的15～30d之前完成施工。
② 宜避免在雨期施工，且不应在雨天施工。
（4）无机结合料稳定材料的基层压实标准
8
7
1
9

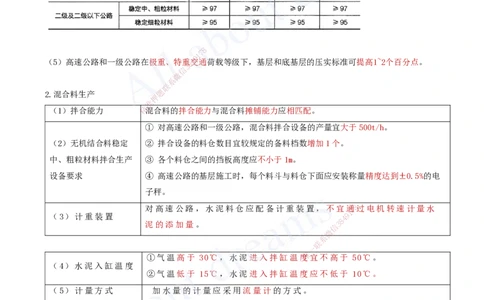

（5）高速公路和一级公路在极重、特重8 4交通荷载等级下，基层和底基层的压实标准可提高1~2个百分点。
3
信
微
系
联
2.混合料生产 题
押
准
（1）拌合能力 精混合料的拌合能力与混合料摊铺能力应相匹配。
① 对高速公路和一级公路，混合料拌合设备的产量宜大于500t/h。
（2）无机结合料稳定 ② 拌合 设备的料仓数目宜较规定的备料档数增加1个。
中、粗粒材料拌合生产 ③ 各个料仓 之间的挡板高度应不小于1m。
设备要求 ④ 高速公路的基层施工时，每个料斗与料仓下面应安装称量精度达到±0.5%的电
子秤。
对高速公路，水泥料 仓 应配备计重装置，不宜
1
通7 8过电机转速计量水
（3）计重装置
8
4 9
泥的添加量。 信 3
微
系
联
一
唯
①气温高于 30℃，水泥进入拌缸 温 度宜不高于 50℃。
（4）水泥入缸温度
②气温低于 15℃，水泥进入拌缸温度应不低于 10℃。
（5）计量方式 加水量的计量应采用流量计的方式。
高速公路基层宜采用两次拌合的生产工艺，采用间歇式拌合生产工
（6）拌合时间
艺，拌合时间应不少于 15s。
在拌合过程中，对高速公路和一级公路，应每 10min 打印各档料仓
（7）监测各个料仓
的使用量。某档材料的实际掺加量与设计要求值相差超过 10%时，应
的生产计量
立即停机检查原因。
粒径 含水率
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
（8）拌合含 稳定中、粗粒 可高于最佳含水率 0.5～1 个百分点。
水率 稳定细粒 可高于最佳含水率 1～2 个百分点。
对高速公路和一级公路：
（9）拌合检
① 每隔 2h 测定一次含水率。
测频率
② 每隔 4h 测定一次结合料的剂量。
（10）运输时 对高速公路和一级公路：水泥稳定材料从装车到运输至现场，时间宜不超
间 过 1h，超过 2h 时应作为废料处置。

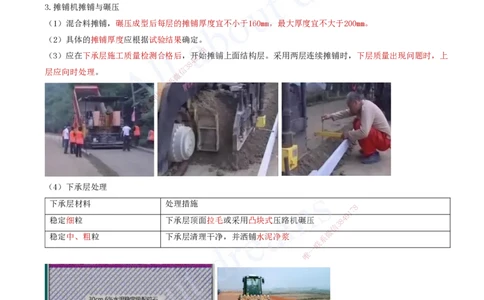

3.摊铺机摊铺与碾压
（1）混合料摊铺，碾压成型后每层的摊铺厚度宜不小于160mm，最大厚度宜不大于200mm。
（2）具体的摊铺厚度应根据试验结果确定。
8
7
（3）应在下承层施工质量检测合格后，开1始摊铺上面结构层。采用两层连续摊铺时，下层质量出现问题时，上
9
4
8
3
层应向时处理。 信
微
系
联
题
押
准
精
（4）下承层处理
下承层材料 处理措施
8
1
7
9
稳定细粒 下承层顶面拉毛或采用 凸块式压路机碾压 8 4
信
3
微
稳定中、粗粒 下承层清理干净，并洒铺水泥 净浆 系
联
一
唯
（5）在施工期间，两台摊铺机的前后间距宜不大于10m，且两个施工段面纵向应有300～400mm的重叠。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178

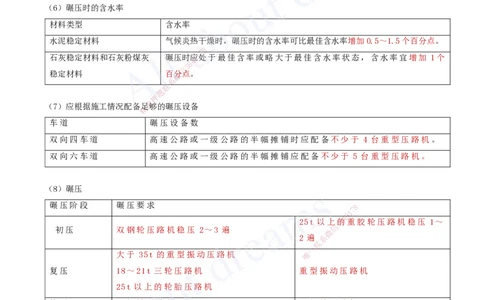

（6）碾压时的含水率
材料类型 含水率
水泥稳定材料 气候炎热干燥时，碾压时的含水率可比最佳含水率增加0.5～1.5个百分点。
8
7
石灰稳定材料和石灰粉煤灰 碾压时应9 1处于最佳含率或略大于最佳含水率状态，含水率宜增加 1个
4
8
3
信
稳定材料 百微分点。
系
联
题
押
准
（7）应根据施工情况配备足够的碾压设备
精
车道 碾 压设备数
双向四车道 高速 公路或一级公路的半幅摊铺时应配备不少于 4 台重型压路机。
双向六车道 高速公路或一级公路的半幅摊铺应配备不少于 5 台重型压路机。
（8）碾压
碾压阶段 碾压要求 8
1
7
9
25t 以上
信
3的8
4
重胶轮压路机稳压 1～
初压 双钢轮压路机稳压 2～3 遍
微
2 遍 系
联
一
大于 35t 的重型振动压路机 唯
复压 18～ 21t 三轮压路机 重型振动压路机
25t 以上的轮胎压路机
终压 双钢轮压路机 双钢轮压路机
（9）对稳定细粒材料，在采用上述碾压工艺时，最后的碾压收面可采用凸块式压路机碾压。
（10）对水泥稳定材料，因故中断时间大于2h时，应设置横向接缝。
（11）摊铺时存在纵向接缝时，纵缝应垂直相接，严禁斜接。
4.无机结合料基层（底基层）养护
（1）一般规定
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178

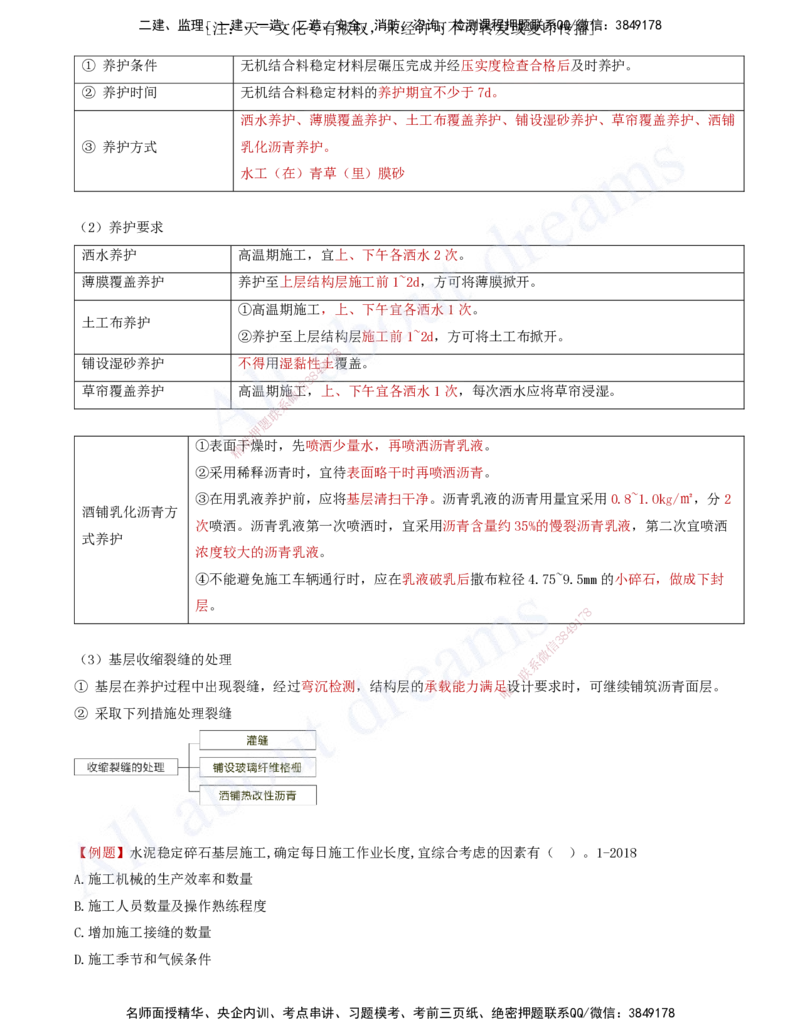

① 养护条件 无机结合料稳定材料层碾压完成并经压实度检查合格后及时养护。
② 养护时间 无机结合料稳定材料的养护期宜不少于7d。
洒水养护、薄膜覆盖养护、土工布覆盖养护、铺设湿砂养护、草帘覆盖养护、洒铺
③ 养护方式 乳化沥青养护。
水工（在）青草（里）膜砂
（2）养护要求
洒水养护 高温期施工，宜上、下午各洒水2次。
薄膜覆盖养护 养护至上层结构层施工前1~2d，方可将薄膜掀开。
①高温期施工，上、下午宜各洒水1次。
土工布养护
②养护至上层结构层施工前1~2d，方可将土工布掀开。
8
7
铺设湿砂养护 不得用湿黏性9 1土覆盖。
4
8
3
信
草帘覆盖养护 高温期施微工，上、下午宜各洒水1次，每次洒水应将草帘浸湿。
系
联
题
押
准
①表面干燥时，先喷洒少量水，再喷洒沥青乳液。
精
②采用稀释沥青时，宜待表面略干时再喷洒沥青。
③在用乳液养 护前，应将基层清扫干净。沥青乳液的沥青用量宜采用0.8~1.Okg/㎡，分2
酒铺乳化沥青方
次喷洒。沥青乳液第一次喷洒时，宜采用沥青含量约35%的慢裂沥青乳液，第二次宜喷洒
式养护
浓度较大的沥青乳液。
④不能避免施工车辆通行时 ，应在乳液破乳后撒布粒径4.75~9.5mm的小碎石，做成下封
层。
8
1
7
9
8
4
信
3
微
（3）基层收缩裂缝的处理 系
联
一
① 基层在养护过程中出现裂缝，经过弯沉检测，结构层的承载能 力满足
唯
设计要求时，可继续铺筑沥青面层。
② 采取下列措施处理裂缝
【例题】水泥稳定碎石基层施工,确定每日施工作业长度,宜综合考虑的因素有（ ）。1-2018
A.施工机械的生产效率和数量
B.施工人员数量及操作熟练程度
C.增加施工接缝的数量
D.施工季节和气候条件
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178

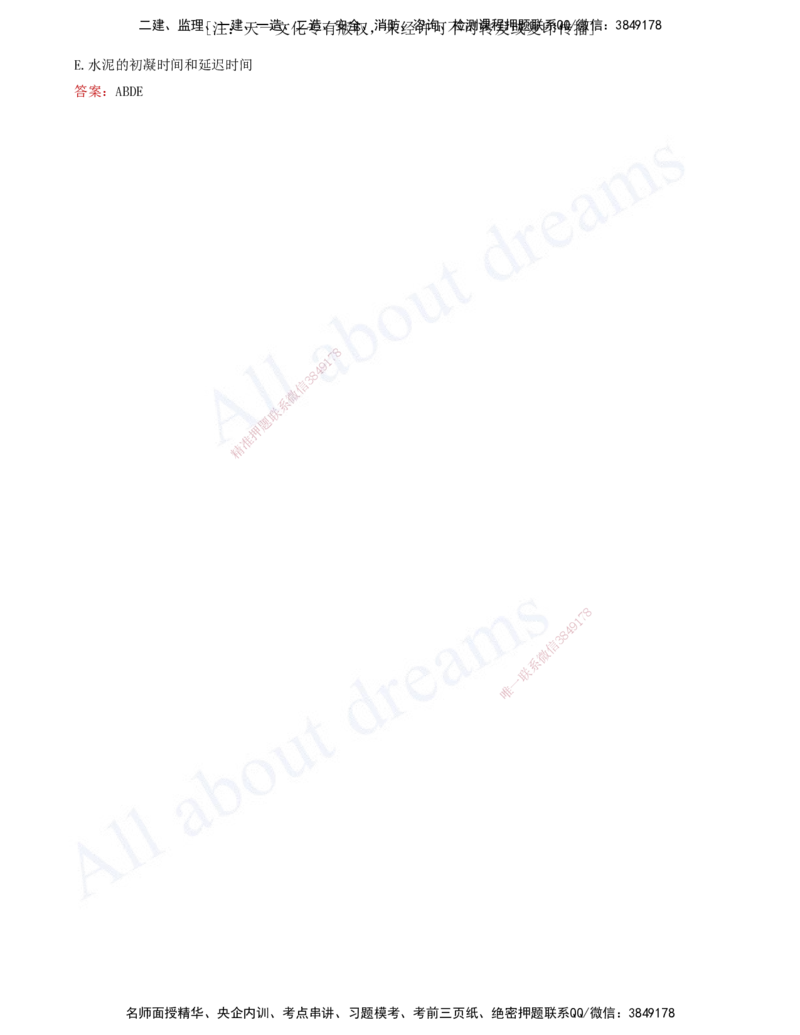

E.水泥的初凝时间和延迟时间
答案：ABDE
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
