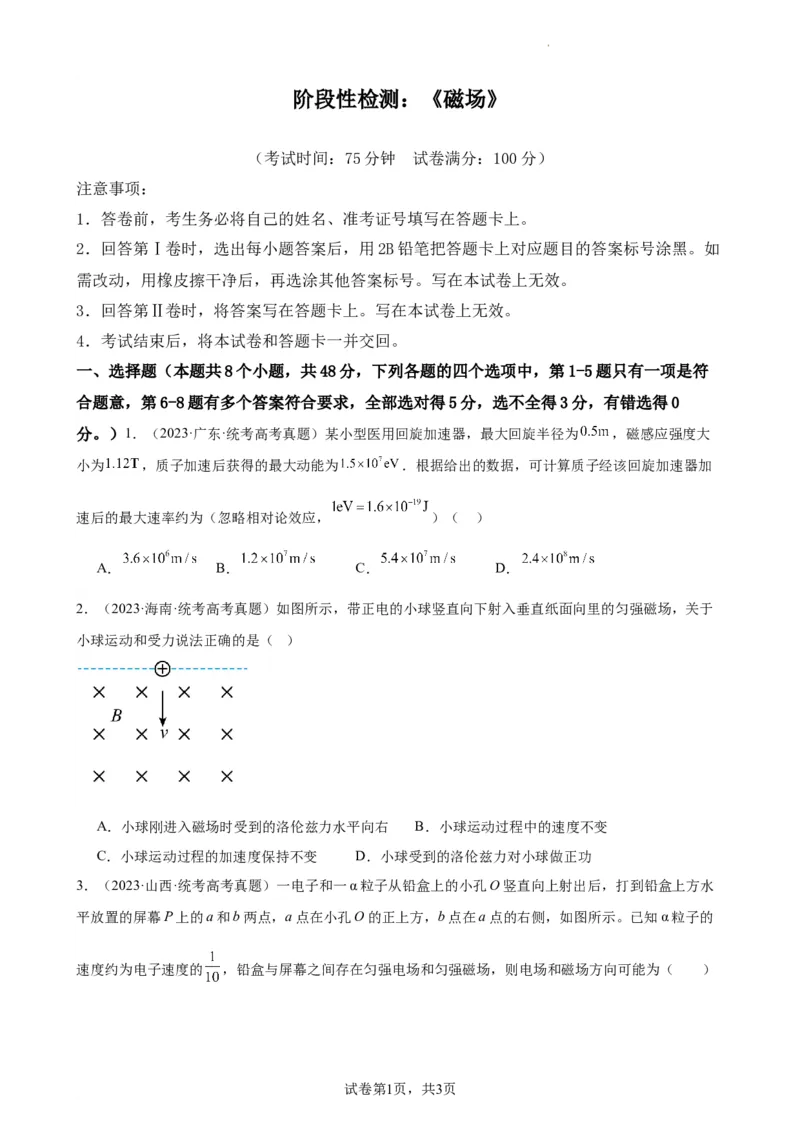

阶段性检测：《磁场》
（考试时间：75分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

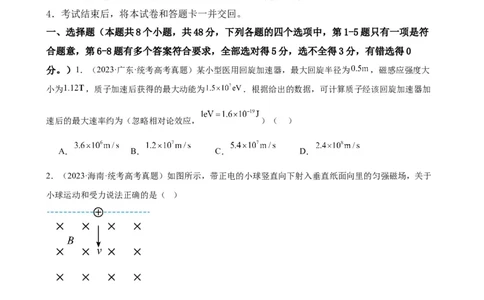

一、选择题（本题共8个小题，共48分，下列各题的四个选项中，第1-5题只有一项是符
合题意，第6-8题有多个答案符合要求，全部选对得5分，选不全得3分，有错选得0
分。）1．（2023·广东·统考高考真题）某小型医用回旋加速器，最大回旋半径为 ，磁感应强度大
小为 ，质子加速后获得的最大动能为 ．根据给出的数据，可计算质子经该回旋加速器加
速后的最大速率约为（忽略相对论效应， ）（ ）
A． B． C． D．
2．（2023·海南·统考高考真题）如图所示，带正电的小球竖直向下射入垂直纸面向里的匀强磁场，关于
小球运动和受力说法正确的是（ ）
A．小球刚进入磁场时受到的洛伦兹力水平向右 B．小球运动过程中的速度不变
C．小球运动过程的加速度保持不变 D．小球受到的洛伦兹力对小球做正功

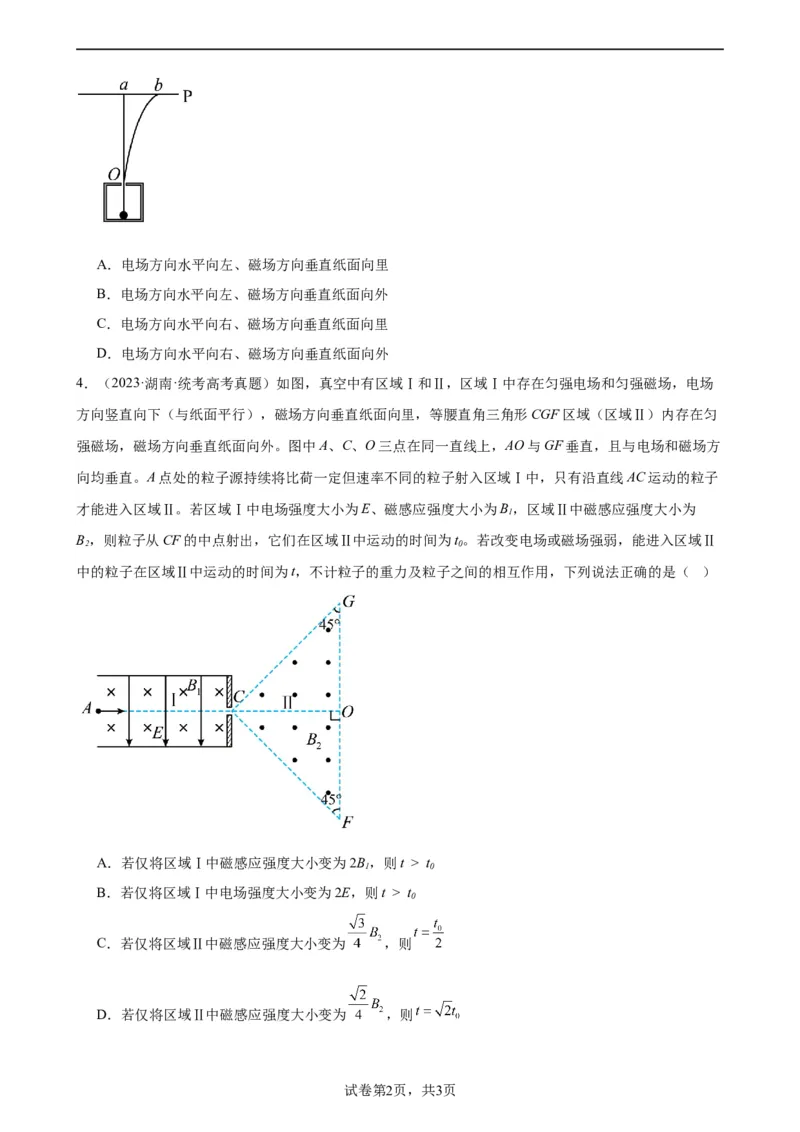

3．（2023·山西·统考高考真题）一电子和一α粒子从铅盒上的小孔O竖直向上射出后，打到铅盒上方水
平放置的屏幕P上的a和b两点，a点在小孔O的正上方，b点在a点的右侧，如图所示。已知α粒子的
速度约为电子速度的 ，铅盒与屏幕之间存在匀强电场和匀强磁场，则电场和磁场方向可能为（ ）
试卷第1页，共3页
学科网（北京）股份有限公司A．电场方向水平向左、磁场方向垂直纸面向里
B．电场方向水平向左、磁场方向垂直纸面向外
C．电场方向水平向右、磁场方向垂直纸面向里
D．电场方向水平向右、磁场方向垂直纸面向外

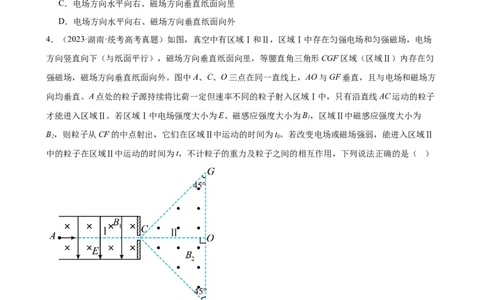

4．（2023·湖南·统考高考真题）如图，真空中有区域Ⅰ和Ⅱ，区域Ⅰ中存在匀强电场和匀强磁场，电场
方向竖直向下（与纸面平行），磁场方向垂直纸面向里，等腰直角三角形CGF区域（区域Ⅱ）内存在匀
强磁场，磁场方向垂直纸面向外。图中A、C、O三点在同一直线上，AO与GF垂直，且与电场和磁场方
向均垂直。A点处的粒子源持续将比荷一定但速率不同的粒子射入区域Ⅰ中，只有沿直线AC运动的粒子
才能进入区域Ⅱ。若区域Ⅰ中电场强度大小为E、磁感应强度大小为B，区域Ⅱ中磁感应强度大小为
1
B，则粒子从CF的中点射出，它们在区域Ⅱ中运动的时间为t。若改变电场或磁场强弱，能进入区域Ⅱ
2 0
中的粒子在区域Ⅱ中运动的时间为t，不计粒子的重力及粒子之间的相互作用，下列说法正确的是（ ）
A．若仅将区域Ⅰ中磁感应强度大小变为2B，则t > t
1 0
B．若仅将区域Ⅰ中电场强度大小变为2E，则t > t
0
C．若仅将区域Ⅱ中磁感应强度大小变为 ，则
D．若仅将区域Ⅱ中磁感应强度大小变为 ，则

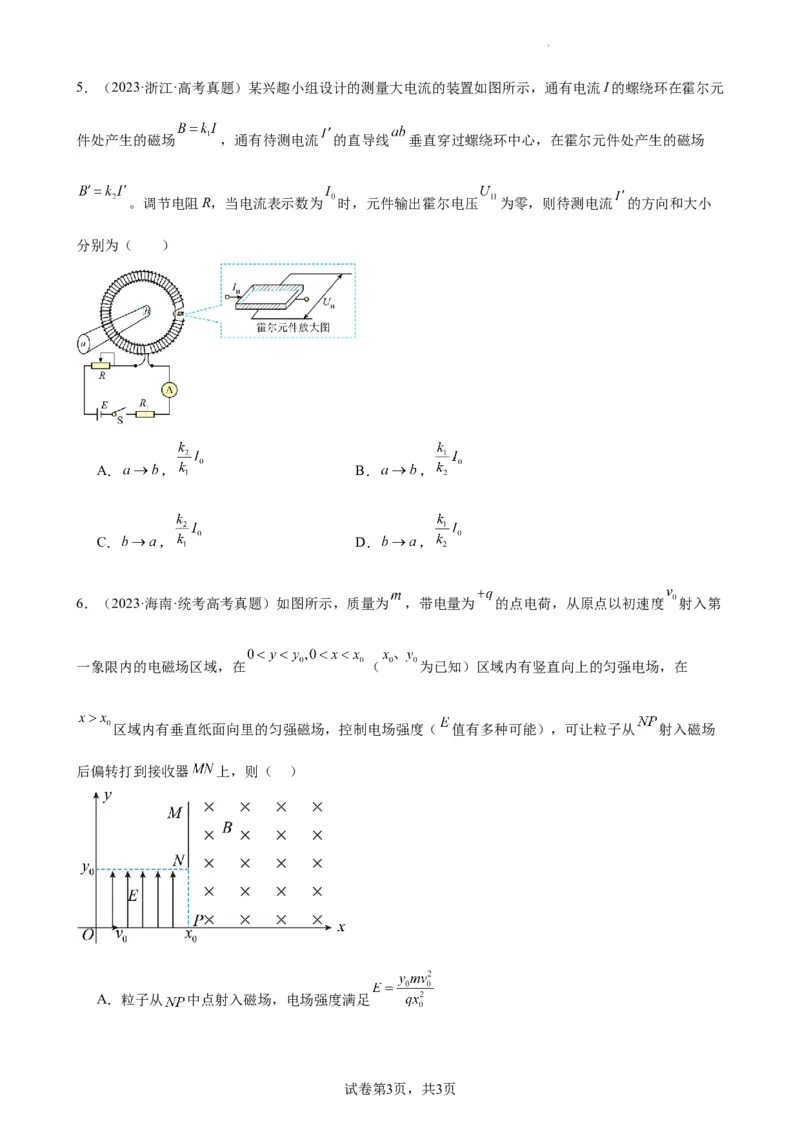

试卷第2页，共3页5．（2023·浙江·高考真题）某兴趣小组设计的测量大电流的装置如图所示，通有电流I的螺绕环在霍尔元
件处产生的磁场 ，通有待测电流 的直导线 垂直穿过螺绕环中心，在霍尔元件处产生的磁场
。调节电阻R，当电流表示数为 时，元件输出霍尔电压 为零，则待测电流 的方向和大小
分别为（ ）
A． ， B． ，
C． ， D． ，
6．（2023·海南·统考高考真题）如图所示，质量为 ，带电量为 的点电荷，从原点以初速度 射入第
一象限内的电磁场区域，在 （ 为已知）区域内有竖直向上的匀强电场，在
区域内有垂直纸面向里的匀强磁场，控制电场强度（ 值有多种可能），可让粒子从 射入磁场
后偏转打到接收器 上，则（ ）
A．粒子从 中点射入磁场，电场强度满足
试卷第3页，共3页

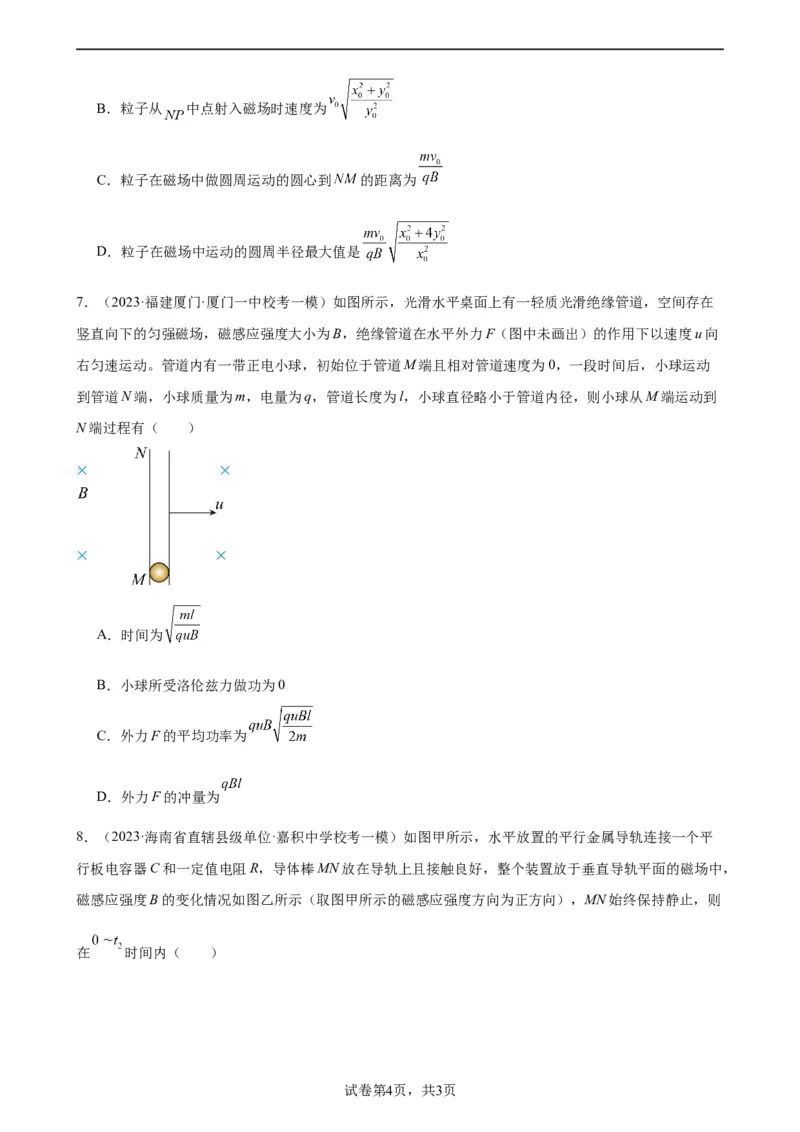

学科网（北京）股份有限公司B．粒子从 中点射入磁场时速度为
C．粒子在磁场中做圆周运动的圆心到 的距离为
D．粒子在磁场中运动的圆周半径最大值是

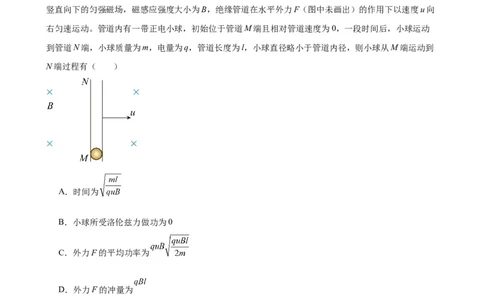

7．（2023·福建厦门·厦门一中校考一模）如图所示，光滑水平桌面上有一轻质光滑绝缘管道，空间存在
竖直向下的匀强磁场，磁感应强度大小为B，绝缘管道在水平外力F（图中未画出）的作用下以速度u向
右匀速运动。管道内有一带正电小球，初始位于管道M端且相对管道速度为0，一段时间后，小球运动
到管道N端，小球质量为m，电量为q，管道长度为l，小球直径略小于管道内径，则小球从M端运动到
N端过程有（ ）
A．时间为
B．小球所受洛伦兹力做功为0
C．外力F的平均功率为
D．外力F的冲量为

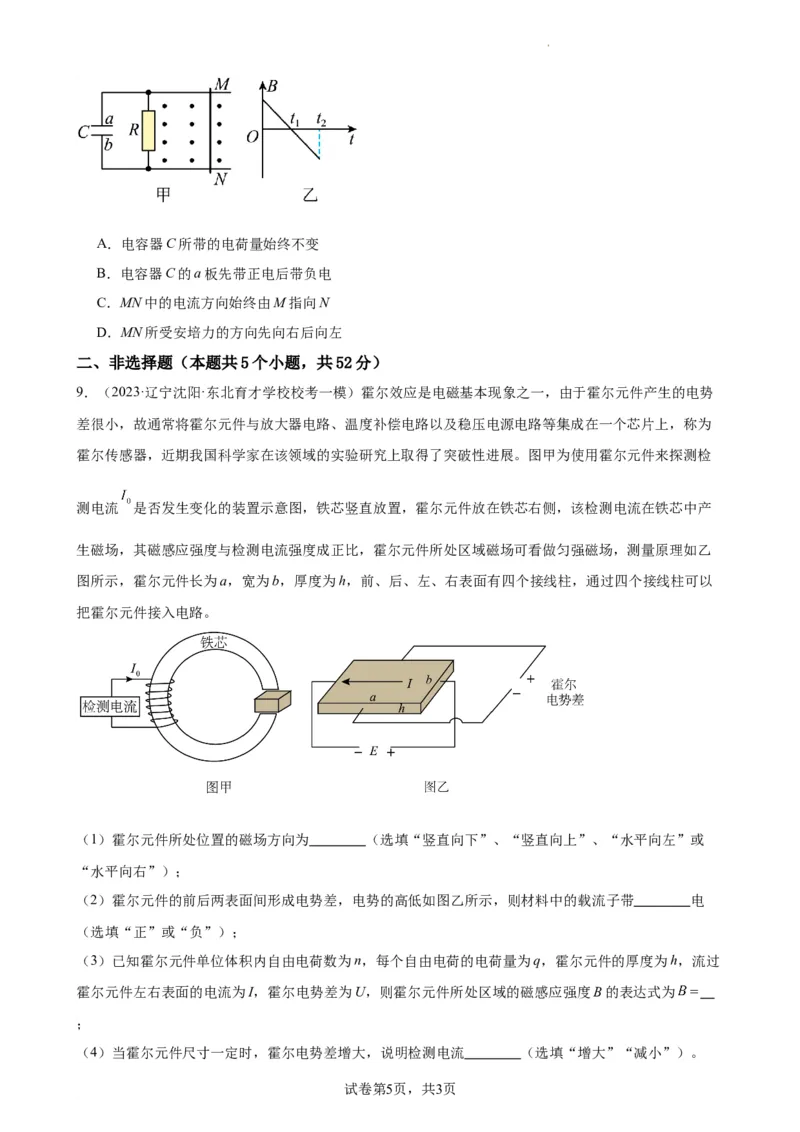

8．（2023·海南省直辖县级单位·嘉积中学校考一模）如图甲所示，水平放置的平行金属导轨连接一个平
行板电容器C和一定值电阻R，导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁场中，
磁感应强度B的变化情况如图乙所示（取图甲所示的磁感应强度方向为正方向），MN始终保持静止，则
在 时间内（ ）
试卷第4页，共3页A．电容器C所带的电荷量始终不变
B．电容器C的a板先带正电后带负电
C．MN中的电流方向始终由M指向N
D．MN所受安培力的方向先向右后向左
二、非选择题（本题共5个小题，共52分）
9．（2023·辽宁沈阳·东北育才学校校考一模）霍尔效应是电磁基本现象之一，由于霍尔元件产生的电势
差很小，故通常将霍尔元件与放大器电路、温度补偿电路以及稳压电源电路等集成在一个芯片上，称为
霍尔传感器，近期我国科学家在该领域的实验研究上取得了突破性进展。图甲为使用霍尔元件来探测检
测电流 是否发生变化的装置示意图，铁芯竖直放置，霍尔元件放在铁芯右侧，该检测电流在铁芯中产
生磁场，其磁感应强度与检测电流强度成正比，霍尔元件所处区域磁场可看做匀强磁场，测量原理如乙
图所示，霍尔元件长为a，宽为b，厚度为h，前、后、左、右表面有四个接线柱，通过四个接线柱可以
把霍尔元件接入电路。
（1）霍尔元件所处位置的磁场方向为 （选填“竖直向下”、“竖直向上”、“水平向左”或
“水平向右”）；
（2）霍尔元件的前后两表面间形成电势差，电势的高低如图乙所示，则材料中的载流子带 电
（选填“正”或“负”）；
（3）已知霍尔元件单位体积内自由电荷数为n，每个自由电荷的电荷量为q，霍尔元件的厚度为h，流过
霍尔元件左右表面的电流为I，霍尔电势差为U，则霍尔元件所处区域的磁感应强度B的表达式为
；
（4）当霍尔元件尺寸一定时，霍尔电势差增大，说明检测电流 （选填“增大”“减小”）。
试卷第5页，共3页

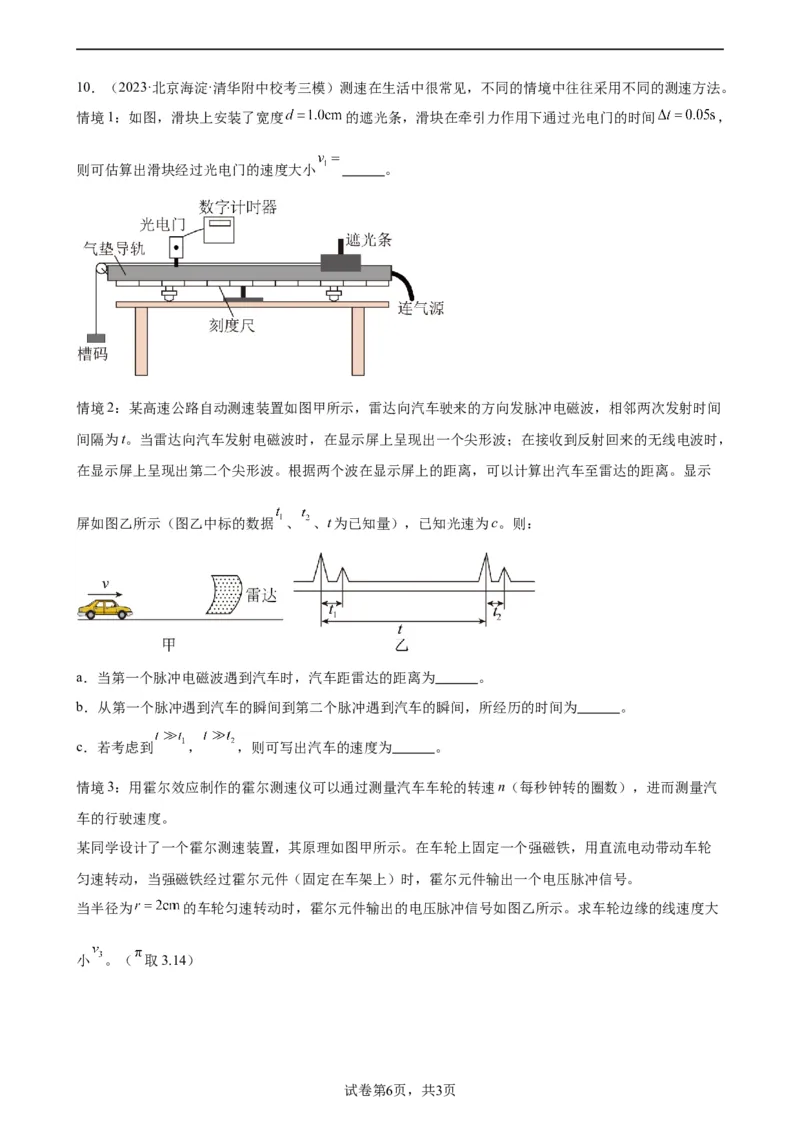

学科网（北京）股份有限公司10．（2023·北京海淀·清华附中校考三模）测速在生活中很常见，不同的情境中往往采用不同的测速方法。
情境1：如图，滑块上安装了宽度 的遮光条，滑块在牵引力作用下通过光电门的时间 ，
则可估算出滑块经过光电门的速度大小 。
情境2：某高速公路自动测速装置如图甲所示，雷达向汽车驶来的方向发脉冲电磁波，相邻两次发射时间
间隔为t。当雷达向汽车发射电磁波时，在显示屏上呈现出一个尖形波；在接收到反射回来的无线电波时，
在显示屏上呈现出第二个尖形波。根据两个波在显示屏上的距离，可以计算出汽车至雷达的距离。显示
屏如图乙所示（图乙中标的数据 、 、t为已知量），已知光速为c。则：
a．当第一个脉冲电磁波遇到汽车时，汽车距雷达的距离为 。
b．从第一个脉冲遇到汽车的瞬间到第二个脉冲遇到汽车的瞬间，所经历的时间为 。
c．若考虑到 ， ，则可写出汽车的速度为 。

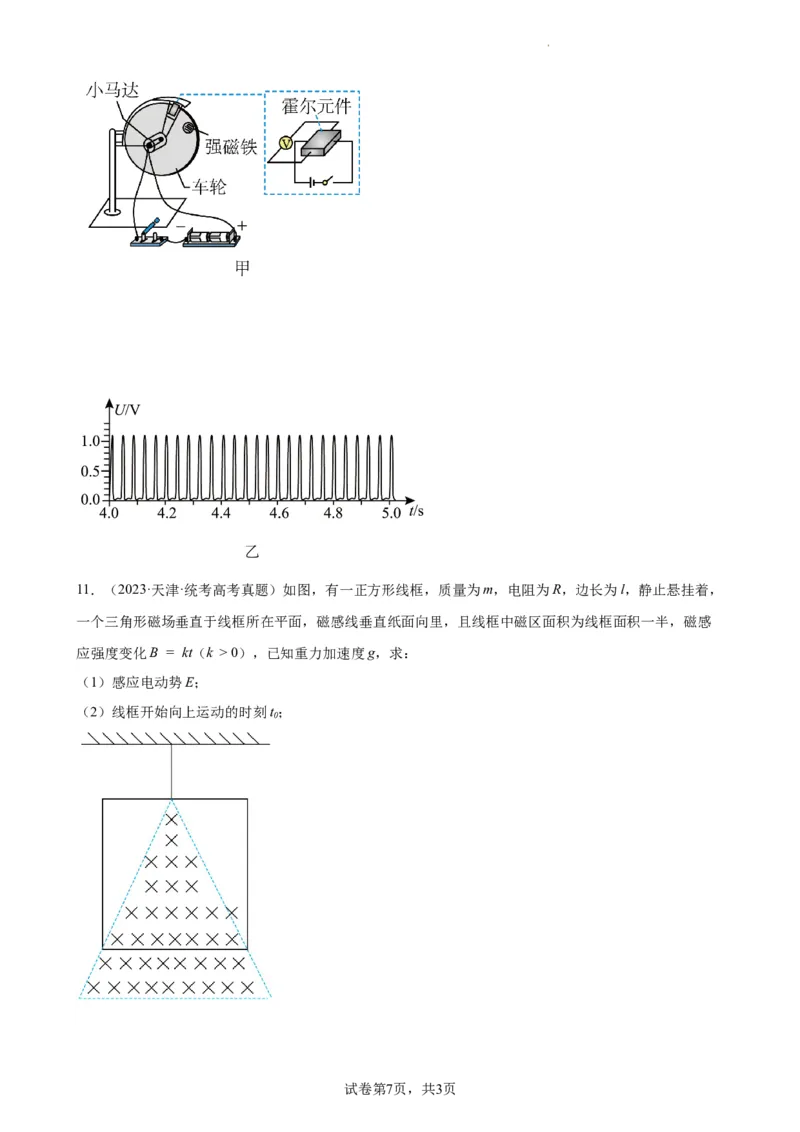

情境3：用霍尔效应制作的霍尔测速仪可以通过测量汽车车轮的转速n（每秒钟转的圈数），进而测量汽
车的行驶速度。
某同学设计了一个霍尔测速装置，其原理如图甲所示。在车轮上固定一个强磁铁，用直流电动带动车轮
匀速转动，当强磁铁经过霍尔元件（固定在车架上）时，霍尔元件输出一个电压脉冲信号。
当半径为 的车轮匀速转动时，霍尔元件输出的电压脉冲信号如图乙所示。求车轮边缘的线速度大
小 。（ 取3.14）
试卷第6页，共3页11．（2023·天津·统考高考真题）如图，有一正方形线框，质量为m，电阻为R，边长为l，静止悬挂着，
一个三角形磁场垂直于线框所在平面，磁感线垂直纸面向里，且线框中磁区面积为线框面积一半，磁感
应强度变化B = kt（k > 0），已知重力加速度g，求：
（1）感应电动势E；
（2）线框开始向上运动的时刻t；
0
试卷第7页，共3页

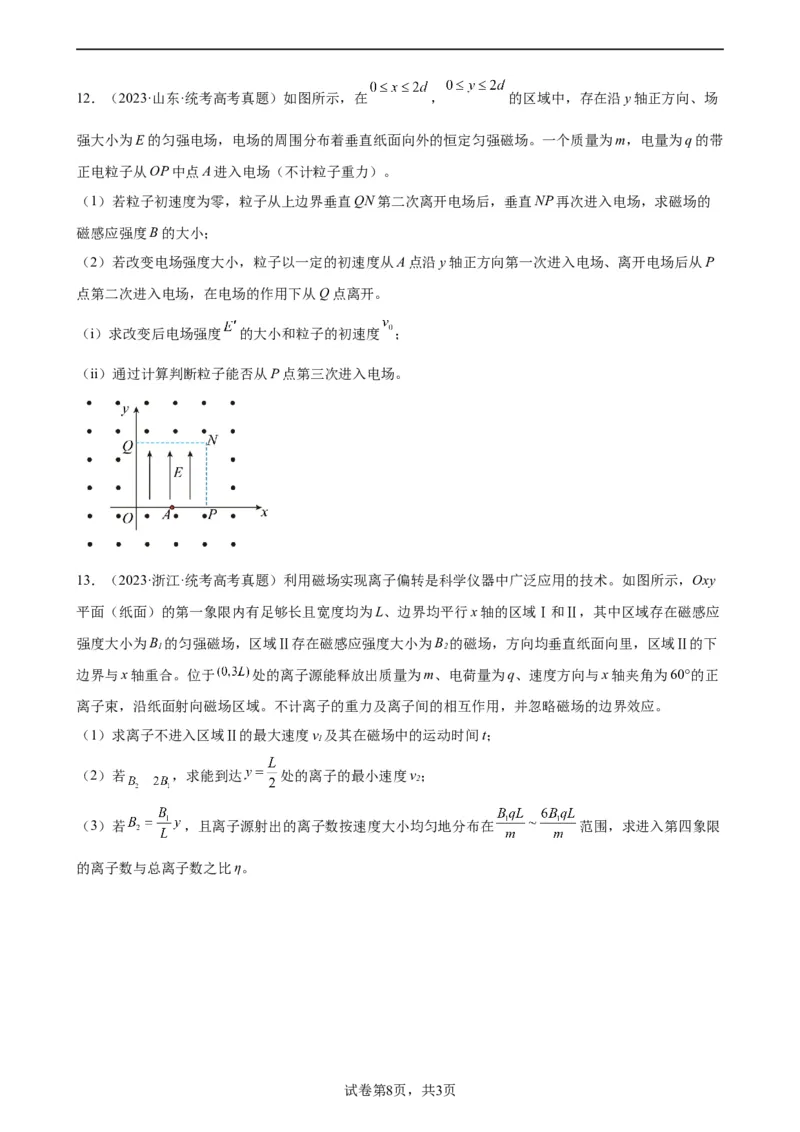

学科网（北京）股份有限公司12．（2023·山东·统考高考真题）如图所示，在 ， 的区域中，存在沿y轴正方向、场
强大小为E的匀强电场，电场的周围分布着垂直纸面向外的恒定匀强磁场。一个质量为m，电量为q的带
正电粒子从OP中点A进入电场（不计粒子重力）。
（1）若粒子初速度为零，粒子从上边界垂直QN第二次离开电场后，垂直NP再次进入电场，求磁场的
磁感应强度B的大小；
（2）若改变电场强度大小，粒子以一定的初速度从A点沿y轴正方向第一次进入电场、离开电场后从P
点第二次进入电场，在电场的作用下从Q点离开。
（i）求改变后电场强度 的大小和粒子的初速度 ；
（ii）通过计算判断粒子能否从P点第三次进入电场。
13．（2023·浙江·统考高考真题）利用磁场实现离子偏转是科学仪器中广泛应用的技术。如图所示，Oxy
平面（纸面）的第一象限内有足够长且宽度均为L、边界均平行x轴的区域Ⅰ和Ⅱ，其中区域存在磁感应
强度大小为B 的匀强磁场，区域Ⅱ存在磁感应强度大小为B 的磁场，方向均垂直纸面向里，区域Ⅱ的下
1 2
边界与x轴重合。位于 处的离子源能释放出质量为m、电荷量为q、速度方向与x轴夹角为60°的正
离子束，沿纸面射向磁场区域。不计离子的重力及离子间的相互作用，并忽略磁场的边界效应。
（1）求离子不进入区域Ⅱ的最大速度v 及其在磁场中的运动时间t；
1
（2）若 ，求能到达 处的离子的最小速度v；
2
（3）若 ，且离子源射出的离子数按速度大小均匀地分布在 范围，求进入第四象限
的离子数与总离子数之比η。
试卷第8页，共3页试卷第9页，共3页
