考点巩固卷 72 线框进出磁场模型的分析和计算
建议用时：50分钟
考点序号 考点 题型分布
考点1 线框进出磁场模型的分析和计算 3单选+8多选+3解答
考点01：线框进出磁场模型的分析和计算（33单选+8多选+3解答）
一、单选题

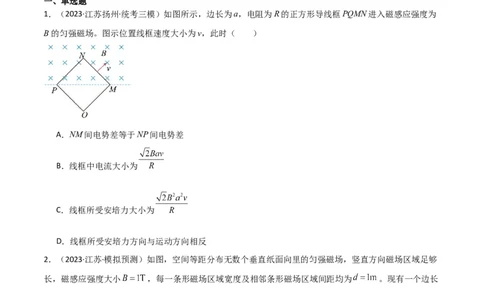

1．（2023·江苏扬州·统考三模）如图所示，边长为a，电阻为R的正方形导线框PQMN进入磁感应强度为
B的匀强磁场。图示位置线框速度大小为v，此时（ ）
A．NM间电势差等于NP间电势差
B．线框中电流大小为
C．线框所受安培力大小为
D．线框所受安培力方向与运动方向相反
2．（2023·江苏·模拟预测）如图，空间等距分布无数个垂直纸面向里的匀强磁场，竖直方向磁场区域足够
长，磁感应强度大小 ，每一条形磁场区域宽度及相邻条形磁场区域间距均为 。现有一个边长
、质量 ，电阻 的单匝正方形线框，以 的初速度从左侧磁场边缘水平进入

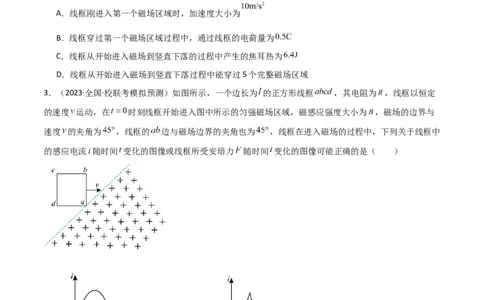

磁场，下列说法正确的是（ ）A．线框刚进入第一个磁场区域时，加速度大小为
B．线框穿过第一个磁场区域过程中，通过线框的电荷量为
C．线框从开始进入磁场到竖直下落的过程中产生的焦耳热为
D．线框从开始进入磁场到竖直下落过程中能穿过5个完整磁场区域
3．（2023·全国·校联考模拟预测）如图所示，一个边长为 的正方形线框 ，其电阻为 ，线框以恒定
的速度 运动，在 时刻线框开始进入图中所示的匀强磁场区域，磁感应强度大小为 ，磁场的边界与
速度 的夹角为 ，线框的 边与磁场边界的夹角也为 ，线框在进入磁场的过程中，下列关于线框中
的感应电流i随时间 变化的图像或线框所受安培力 随时间 变化的图像可能正确的是（ ）
A． B．
C． D．二、多选题

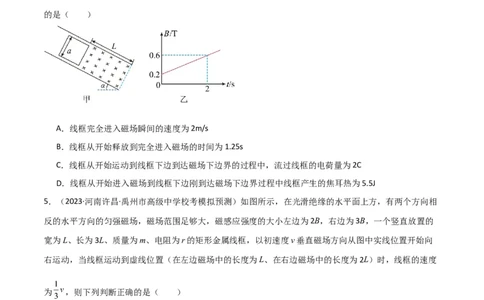

4．（2023·陕西·校联考模拟预测）如图甲所示，在倾角为 的斜面上，有一垂直斜面向下的足够宽的
矩形匀强磁场区域，磁感应强度 ，区域长度 ，在紧靠磁场的上边界处放置一正方形线框，
匝数 ，边长 ，线框电阻 ，质量 ，线框与斜面间的动摩擦因数 。现在将
线框由静止释放，当整个线框完全进入磁场时，线框刚好开始匀速运动。从线框刚好全部进入磁场开始计
时，磁场即以如图乙所示规律变化。重力加速度g取10 ， ， 。下列说法正确
的是（ ）
A．线框完全进入磁场瞬间的速度为2m/s
B．线框从开始释放到完全进入磁场的时间为1.25s
C．线框从开始运动到线框下边到达磁场下边界的过程中，流过线框的电荷量为2C
D．线框从开始进入磁场到线框下边刚到达磁场下边界过程中线框产生的焦耳热为5.5J
5．（2023·河南许昌·禹州市高级中学校考模拟预测）如图所示，在光滑绝缘的水平面上方，有两个方向相
反的水平方向的匀强磁场，磁场范围足够大，磁感应强度的大小左边为2B，右边为3B，一个竖直放置的
宽为L、长为3L、质量为m、电阻为r的矩形金属线框，以初速度v垂直磁场方向从图中实线位置开始向
右运动，当线框运动到虚线位置（在左边磁场中的长度为L、在右边磁场中的长度为2L）时，线框的速度
为 ，则下列判断正确的是（ ）
A．此时线框中电流方向为逆时针，电功率为B．此过程中通过线框截面的电量为
C．此时线框的加速度大小为
D．此过程中线框克服安培力做的功为

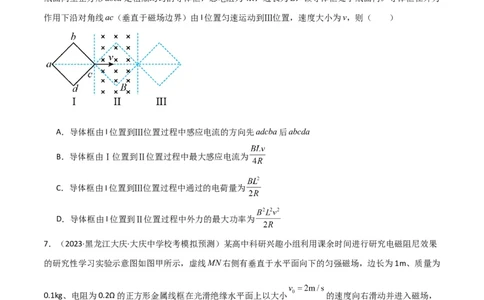

6．（2023·四川眉山·校考三模）如图所示，有界匀强磁场的宽度为 L，磁感应强度大小为B、方向垂直
纸面向里正方形abcd是粗细均匀的导体框，总电阻为4R，边长为L，该导体框处于纸面内。导体框在外力
作用下沿对角线ac（垂直于磁场边界）由I位置匀速运动到Ⅲ位置，速度大小为v，则（ ）
A．导体框由I位置到Ⅲ位置过程中感应电流的方向先adcba后abcda
B．导体框由Ⅰ位置到Ⅱ位置过程中最大感应电流为
C．导体框由I位置到Ⅲ位置过程中通过的电荷量为
D．导体框由I位置到Ⅱ位置过程中外力的最大功率为
7．（2023·黑龙江大庆·大庆中学校考模拟预测）某高中科研兴趣小组利用课余时间进行研究电磁阻尼效果
的研究性学习实验示意图如图甲所示，虚线MN右侧有垂直于水平面向下的匀强磁场，边长为1m、质量为
0.1kg、电阻为0.2Ω的正方形金属线框在光滑绝缘水平面上以大小 的速度向右滑动并进入磁场，
磁场边界MN与线框的右边框平行。从线框刚进入磁场开始计时，线框的速度v随滑行的距离x变化的规
律如图乙所示，下列说法正确的是（ ）A．图乙中
B．线框进入磁场的过程中，线框的加速度先不变再突然减为零
C．线框进入磁场的过程中，线框中产生的焦耳热为0.15J
D．线框进入磁场的过程中，通过线框某横截面的电荷量为2.3C
8．（2023·安徽合肥·合肥一六八中学校考模拟预测）我国自主研发的世界首台高温超导高速磁浮工程化样
车在四川成都下线，超导磁悬浮列车可以简化为如图所示模型：在水平面上相距l的两根固定平行直导轨
间，有大小为B、宽度是l的匀强磁场，相邻磁场区域的磁场方向相反。整个磁场以速度v水平向右匀速运
动，跨在两导轨间的边长为l的正方形单匝线圈abcd悬浮在导轨上方，在磁场力作用下向右运动，并逐渐
达到最大速度 。当超导磁悬浮列车制动时，所有磁场立即停止，线圈继续运动了距离x停下来。设线圈
的总电阻为R，总质量为m，运动中所受到的阻力大小恒为f。则（ ）
A．线圈在图示位置的电流方向为逆时针
B．线圈最大速度
C．制动过程线圈产生的焦耳热为
D．从开始制动到停下来所用的时间为
9．（2023·安徽·模拟预测）如图，边长为L、粗细均匀的等边三角形金属线框 固定在绝缘水平面上，
E、F分别为边 和边 的中点，虚线 上方存在着垂直于水平面向外的匀强磁场，虚线 下方存在
垂直于水平面向里的匀强磁场。已知两磁场的磁感应强度B的大小随时间t的变化关系均为 （
），等边三角形 的每个边电阻均为R。下列说法正确的是（ ）A．金属线框中有顺时针方向的感应电流
B．金属线框的感应电流始终保持不变
C．在 的时间内，通过金属线框某截面的电荷量为
D．金属线框所受的安培力大小不变
10．（2023·河北·校联考模拟预测）如图所示，有界匀强磁场的磁感应强度大小为 ，方向垂直于纸面向
里，有一直径为 、电阻为 的圆形线圈，初始状态线圈直径 在磁场的竖直边界，现将线圈以 点为
轴在纸面内以角速度 沿逆时针方向匀速旋转 ，则该过程中（ ）
A．线圈中感应电流的方向为顺时针方向
B．初始状态感应电动势最大
C．感应电动势的最大值为
D．通过导体任意横截面的电荷量为
11．（2023·安徽·模拟预测）如图，相距 的水平虚线间有垂直于纸面向里的匀强磁场，磁感应强度
大小为 。磁场上方有一质量为 、电阻为 、边长为 的正方形线框 ，线框距磁场上边界 处由静
止释放， 边刚进入磁场时的速度与 边刚出磁场时的速度相等。线框向下运动的过程中，线框平面始终与磁场垂直且 边保持水平，已知重力加速度为 ，下列说法正确的是（ ）
A．线框 边刚要进入磁场时，线框的速度大小为
B．线框 边刚要出磁场时，线框的加速度大小为
C．线框进入磁场的过程中，安培力的冲量大小为
D．线框穿过磁场的过程中，线框中产生的焦耳热为
三、解答题

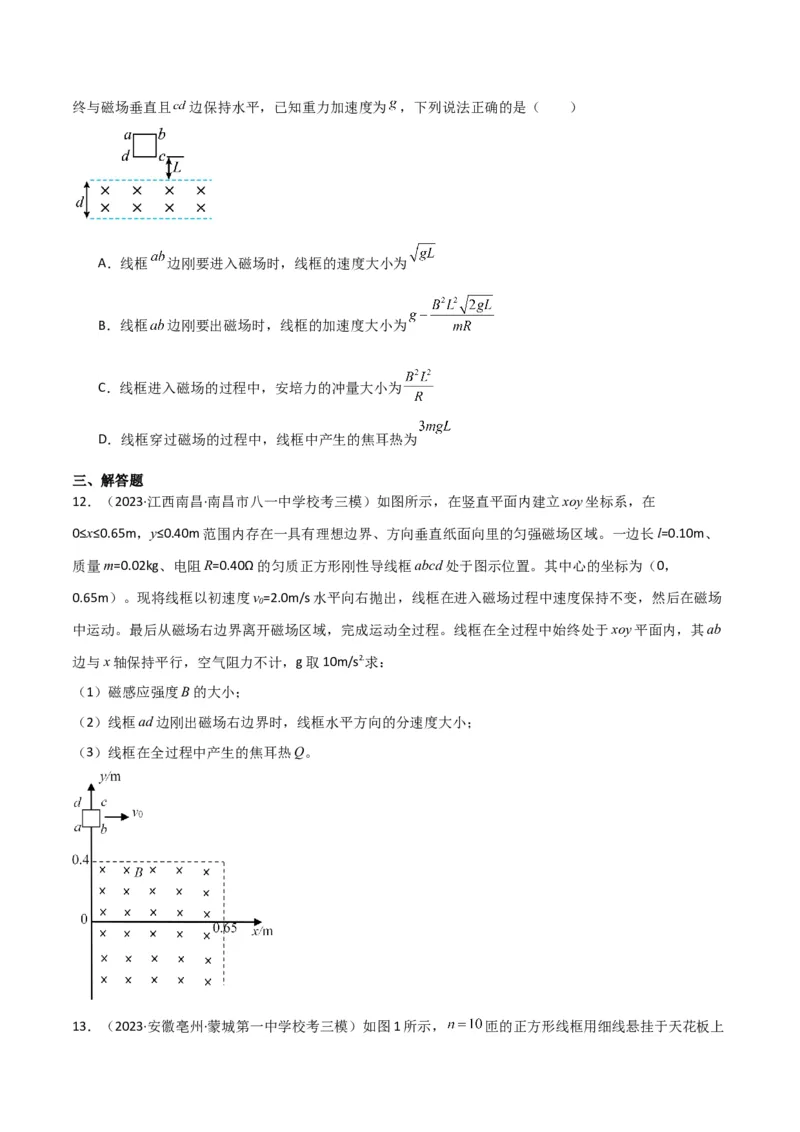

12．（2023·江西南昌·南昌市八一中学校考三模）如图所示，在竖直平面内建立xoy坐标系，在
0≤x≤0.65m，y≤0.40m范围内存在一具有理想边界、方向垂直纸面向里的匀强磁场区域。一边长l=0.10m、
质量m=0.02kg、电阻R=0.40Ω的匀质正方形刚性导线框abcd处于图示位置。其中心的坐标为（0，
0.65m）。现将线框以初速度v=2.0m/s水平向右抛出，线框在进入磁场过程中速度保持不变，然后在磁场
0
中运动。最后从磁场右边界离开磁场区域，完成运动全过程。线框在全过程中始终处于xoy平面内，其ab
边与x轴保持平行，空气阻力不计，g取10m/s2.求：
（1）磁感应强度B的大小；
（2）线框ad边刚出磁场右边界时，线框水平方向的分速度大小；
（3）线框在全过程中产生的焦耳热Q。
13．（2023·安徽亳州·蒙城第一中学校考三模）如图1所示， 匝的正方形线框用细线悬挂于天花板上且处于静止状态，线框平面在纸面内，线框的边长为 ，总电阻为 ，线框的下半部分（总
面积的一半）处于垂直纸面向里的有界匀强磁场，磁场的上、下边界之间的距离为 ，磁场的磁感
应强度按照图2变化， 时刻（磁场均匀增大的最后一瞬间），悬线的拉力恰好为等，此时剪断细线，
线框刚要完全穿出磁场时，加速度为零线框在穿过磁场的过程中始终在纸面内，且不发生转动。（不计空
气阻力，重力加速度为 ）求：
（1）线框的总质量m；
（2）线框穿过磁场的过程中，线框中产生的焦耳热Q；
14．（2023·江西九江·统考三模）如图所示，在光滑水平面上有一个宽为 、长为 的矩形磁场区
域，磁感应强度 ，方向竖直向下。从某时刻开始，在水平面上有一个边长 、质量 、
电阻 的正方形导线框从图中实线位置（距离磁场边界 处）沿x轴正方向以 的初
速度开始运动。若线框运动的全程受到一个沿y轴负方向的恒力F，一段时间后，线框会进入磁场区域，
并在进入磁场的过程中保持速度不变，最后从磁场的右边界离开磁场（如图中虚线所示，整个过程中线框
不转动）。不计一切摩擦，求：
（1）进入磁场过程中通过导线横截面的电荷量q；
（2）恒力F的大小；
（3）线框从开始运动到完全离开磁场的总时间t；
（4）线框整个运动过程中产生的焦耳热Q。
