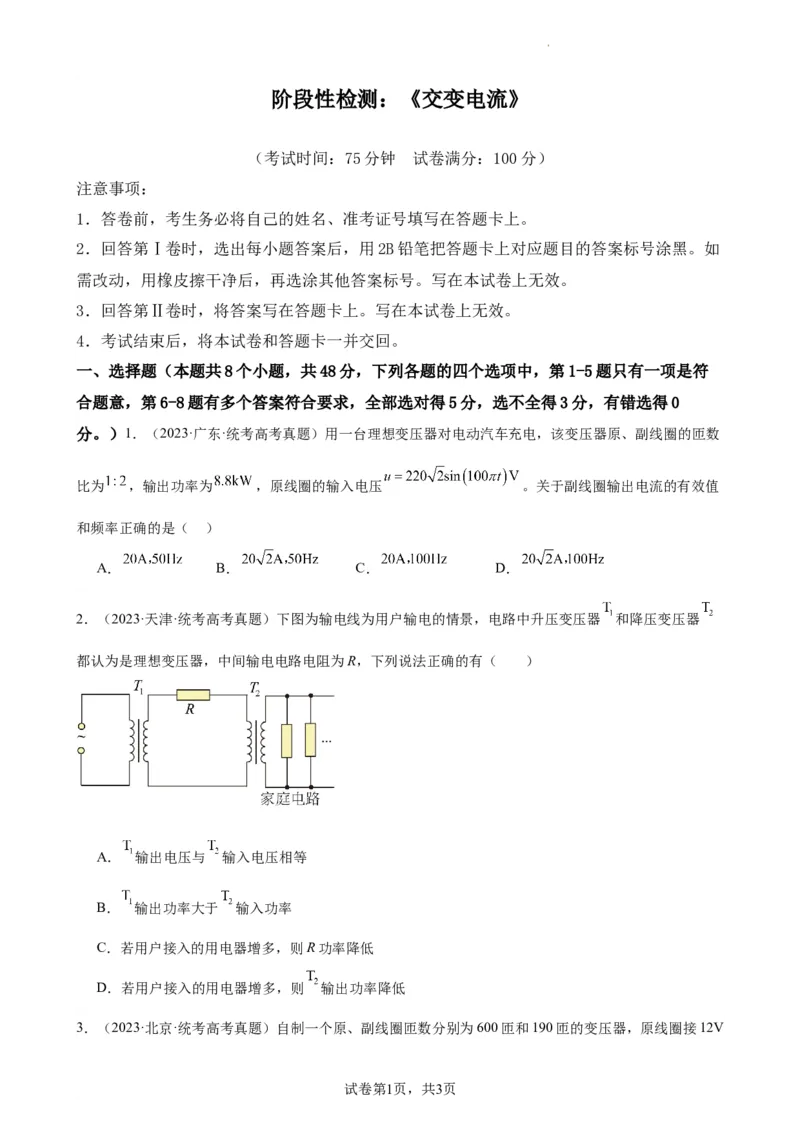

阶段性检测：《交变电流》
（考试时间：75分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本题共8个小题，共48分，下列各题的四个选项中，第1-5题只有一项是符
合题意，第6-8题有多个答案符合要求，全部选对得5分，选不全得3分，有错选得0

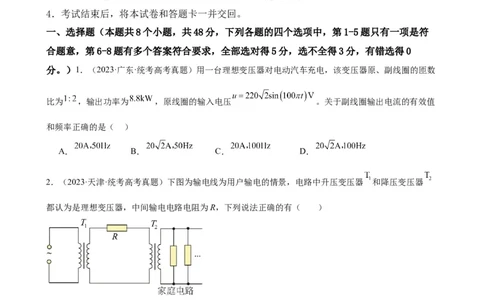

分。）1．（2023·广东·统考高考真题）用一台理想变压器对电动汽车充电，该变压器原、副线圈的匝数
比为 ，输出功率为 ，原线圈的输入电压 。关于副线圈输出电流的有效值
和频率正确的是（ ）
A． B． C． D．
2．（2023·天津·统考高考真题）下图为输电线为用户输电的情景，电路中升压变压器 和降压变压器
都认为是理想变压器，中间输电电路电阻为R，下列说法正确的有（ ）
A． 输出电压与 输入电压相等
B． 输出功率大于 输入功率
C．若用户接入的用电器增多，则R功率降低
D．若用户接入的用电器增多，则 输出功率降低
3．（2023·北京·统考高考真题）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接12V
试卷第1页，共3页
学科网（北京）股份有限公司的正弦交流电源，副线圈接额定电压为3.8V的小灯泡。实际测得小灯泡两端电压为2.5V。下列措施有可
能使小灯泡正常发光的是（ ）
A．仅增加原线圈匝数 B．仅增加副线圈匝数
C．将原、副线圈匝数都增为原来的两倍 D．将两个3.8V小灯泡并联起来接入副线圈

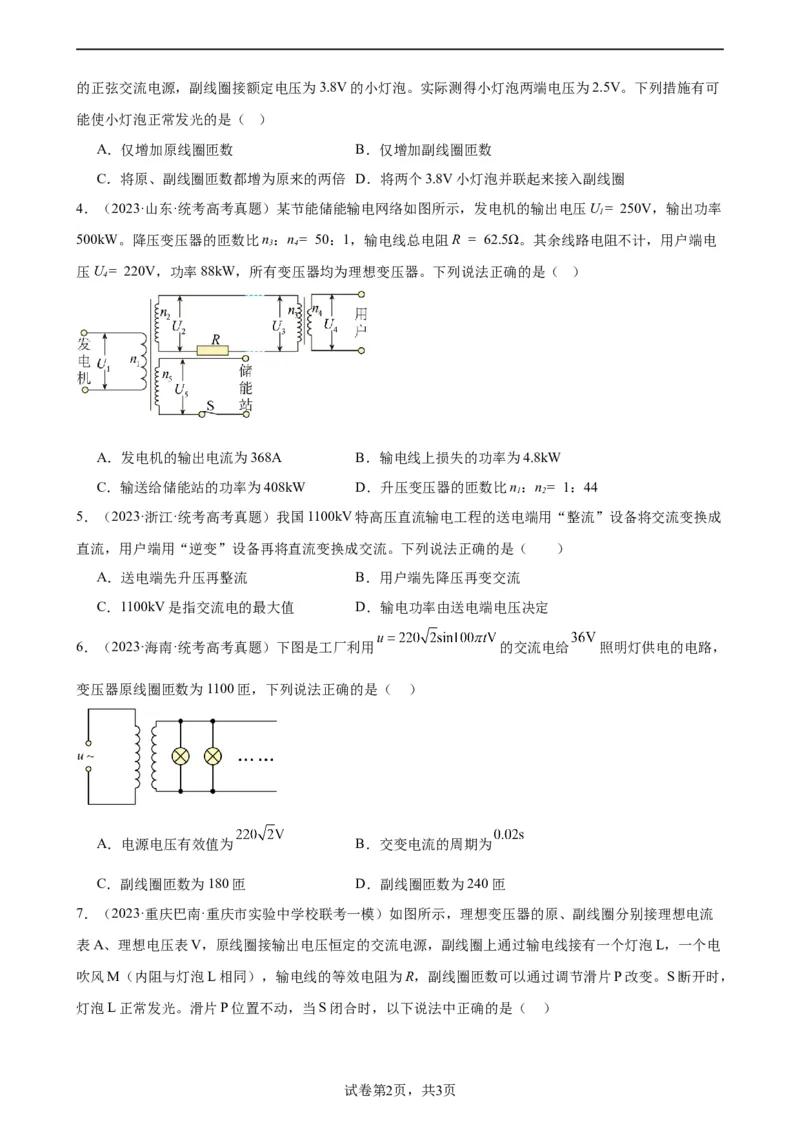

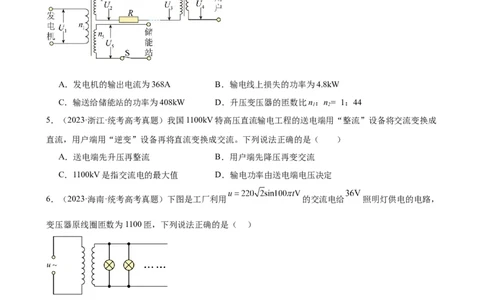

4．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U= 250V，输出功率
1
500kW。降压变压器的匝数比n：n= 50：1，输电线总电阻R = 62.5Ω。其余线路电阻不计，用户端电
3 4
压U= 220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（ ）
4
A．发电机的输出电流为368A B．输电线上损失的功率为4.8kW
C．输送给储能站的功率为408kW D．升压变压器的匝数比n：n= 1：44
1 2
5．（2023·浙江·统考高考真题）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成
直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（ ）
A．送电端先升压再整流 B．用户端先降压再变交流
C．1100kV是指交流电的最大值 D．输电功率由送电端电压决定
6．（2023·海南·统考高考真题）下图是工厂利用 的交流电给 照明灯供电的电路，
变压器原线圈匝数为1100匝，下列说法正确的是（ ）
A．电源电压有效值为 B．交变电流的周期为
C．副线圈匝数为180匝 D．副线圈匝数为240匝

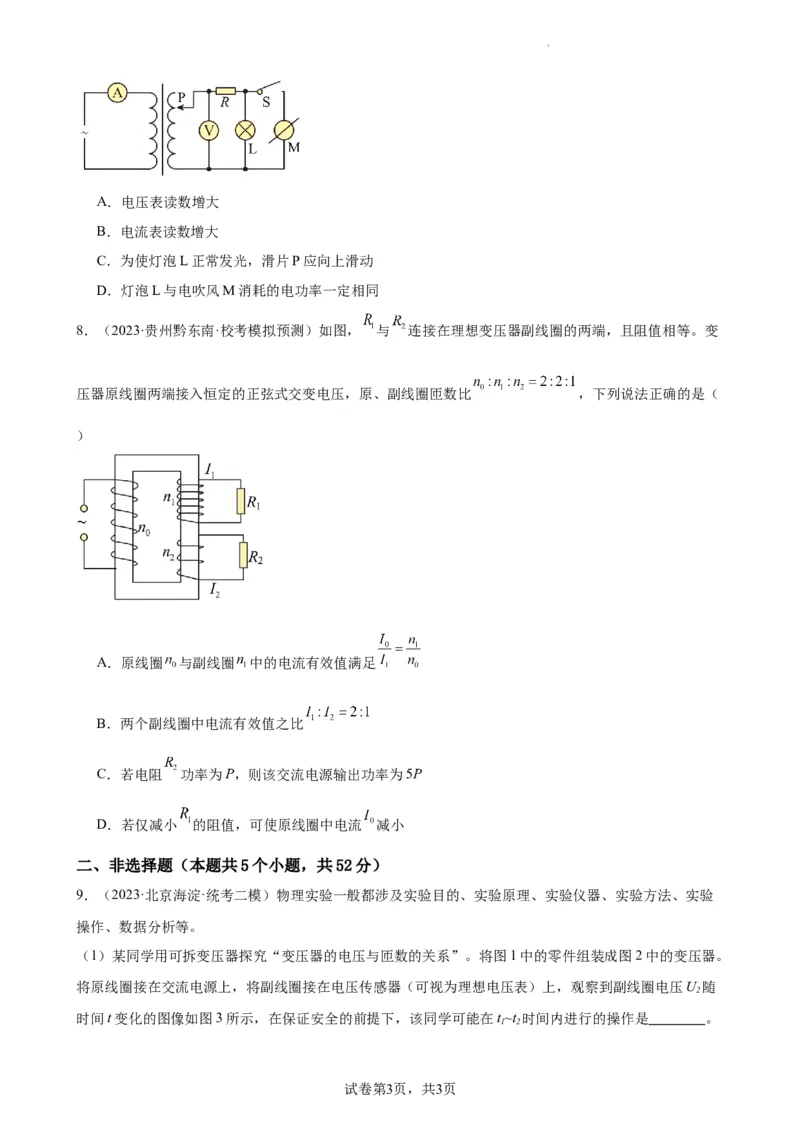

7．（2023·重庆巴南·重庆市实验中学校联考一模）如图所示，理想变压器的原、副线圈分别接理想电流
表A、理想电压表V，原线圈接输出电压恒定的交流电源，副线圈上通过输电线接有一个灯泡L，一个电
吹风M（内阻与灯泡L相同），输电线的等效电阻为R，副线圈匝数可以通过调节滑片P改变。S断开时，
灯泡L正常发光。滑片P位置不动，当S闭合时，以下说法中正确的是（ ）
试卷第2页，共3页A．电压表读数增大
B．电流表读数增大
C．为使灯泡L正常发光，滑片P应向上滑动
D．灯泡L与电吹风M消耗的电功率一定相同

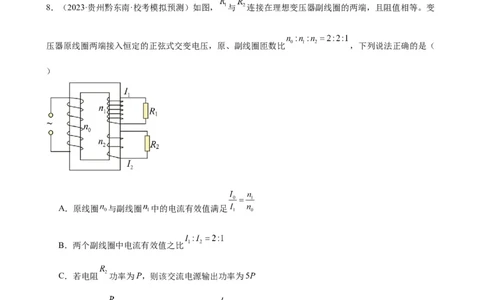

8．（2023·贵州黔东南·校考模拟预测）如图， 与 连接在理想变压器副线圈的两端，且阻值相等。变
压器原线圈两端接入恒定的正弦式交变电压，原、副线圈匝数比 ，下列说法正确的是（
）
A．原线圈 与副线圈 中的电流有效值满足
B．两个副线圈中电流有效值之比
C．若电阻 功率为P，则该交流电源输出功率为5P
D．若仅减小 的阻值，可使原线圈中电流 减小
二、非选择题（本题共5个小题，共52分）
9．（2023·北京海淀·统考二模）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验
操作、数据分析等。

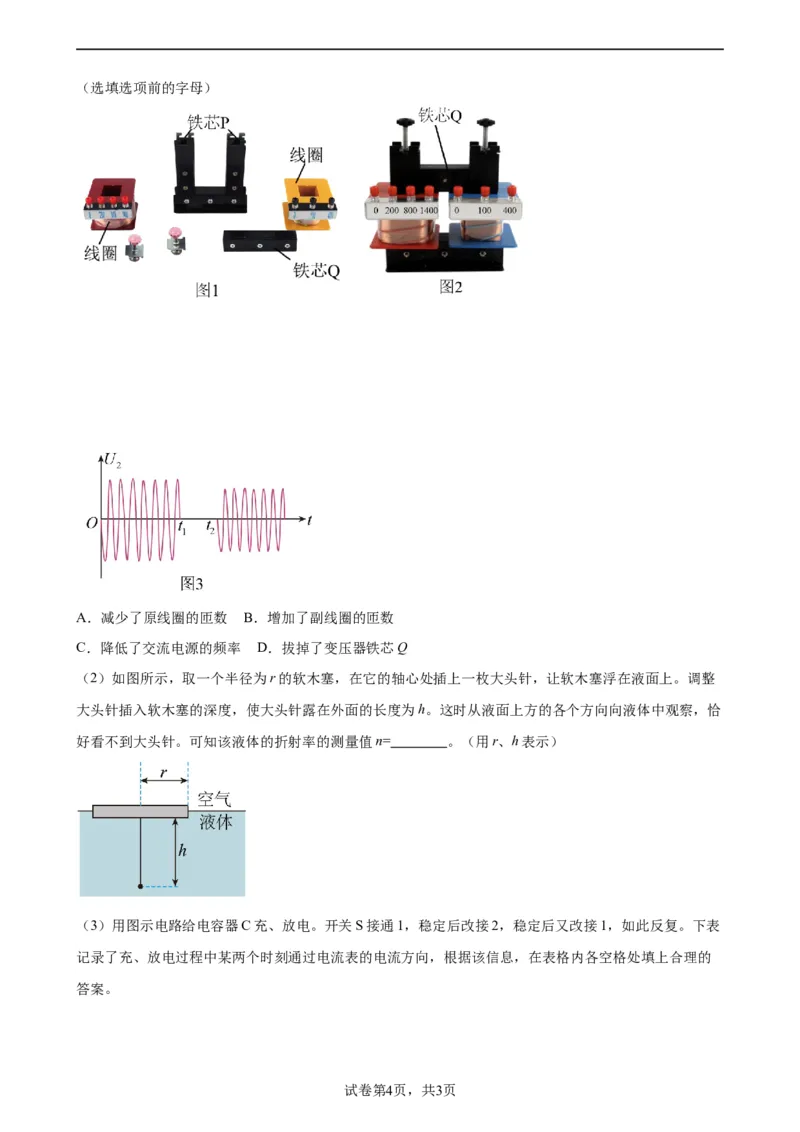

（1）某同学用可拆变压器探究“变压器的电压与匝数的关系”。将图1中的零件组装成图2中的变压器。

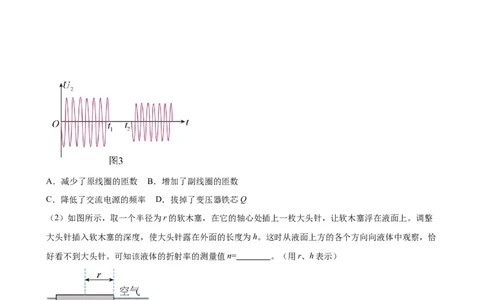

将原线圈接在交流电源上，将副线圈接在电压传感器（可视为理想电压表）上，观察到副线圈电压U 随
2
时间t变化的图像如图3所示，在保证安全的前提下，该同学可能在t~t 时间内进行的操作是 。
1 2
试卷第3页，共3页
学科网（北京）股份有限公司（选填选项前的字母）
A．减少了原线圈的匝数 B．增加了副线圈的匝数
C．降低了交流电源的频率 D．拔掉了变压器铁芯Q
（2）如图所示，取一个半径为r的软木塞，在它的轴心处插上一枚大头针，让软木塞浮在液面上。调整
大头针插入软木塞的深度，使大头针露在外面的长度为h。这时从液面上方的各个方向向液体中观察，恰
好看不到大头针。可知该液体的折射率的测量值n= 。（用r、h表示）

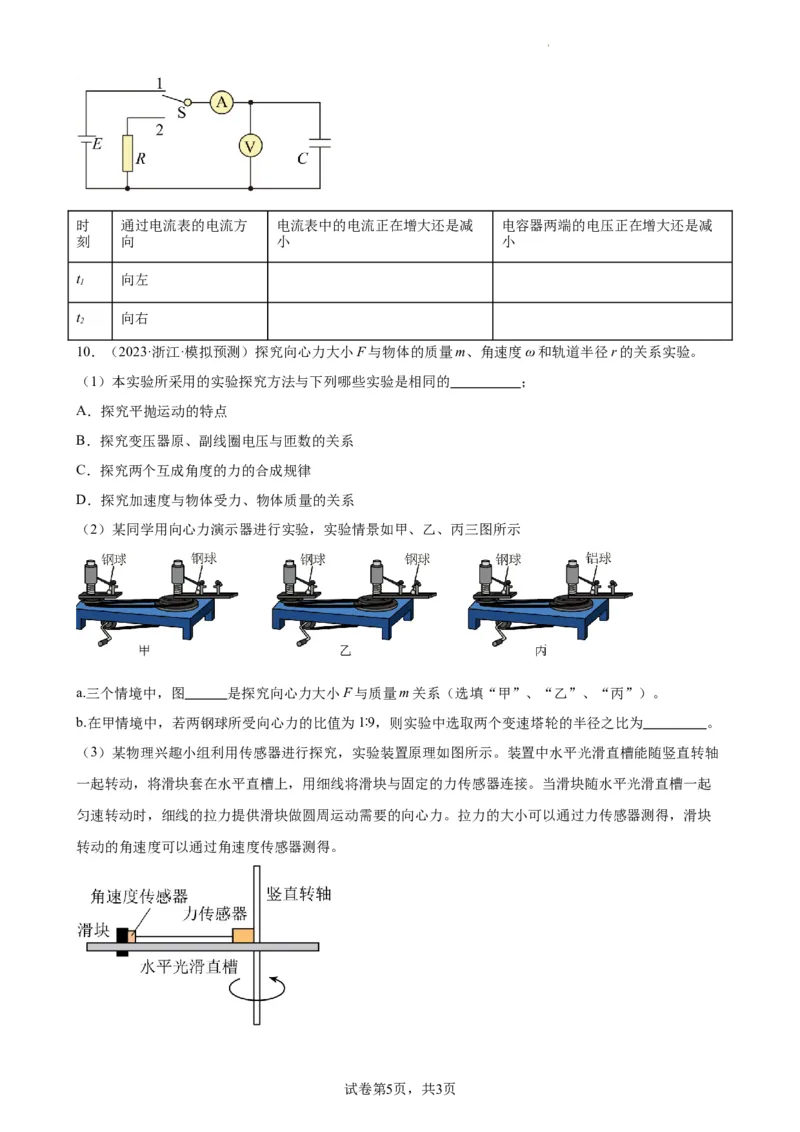

（3）用图示电路给电容器C充、放电。开关S接通1，稳定后改接2，稳定后又改接1，如此反复。下表
记录了充、放电过程中某两个时刻通过电流表的电流方向，根据该信息，在表格内各空格处填上合理的
答案。
试卷第4页，共3页时 通过电流表的电流方 电流表中的电流正在增大还是减 电容器两端的电压正在增大还是减
刻 向 小 小
t 向左
1
t 向右
2
10．（2023·浙江·模拟预测）探究向心力大小F与物体的质量m、角速度ω和轨道半径r的关系实验。
（1）本实验所采用的实验探究方法与下列哪些实验是相同的 ；
A．探究平抛运动的特点
B．探究变压器原、副线圈电压与匝数的关系
C．探究两个互成角度的力的合成规律
D．探究加速度与物体受力、物体质量的关系
（2）某同学用向心力演示器进行实验，实验情景如甲、乙、丙三图所示
a.三个情境中，图 是探究向心力大小F与质量m关系（选填“甲”、“乙”、“丙”）。
b.在甲情境中，若两钢球所受向心力的比值为1∶9，则实验中选取两个变速塔轮的半径之比为 。
（3）某物理兴趣小组利用传感器进行探究，实验装置原理如图所示。装置中水平光滑直槽能随竖直转轴
一起转动，将滑块套在水平直槽上，用细线将滑块与固定的力传感器连接。当滑块随水平光滑直槽一起
匀速转动时，细线的拉力提供滑块做圆周运动需要的向心力。拉力的大小可以通过力传感器测得，滑块
转动的角速度可以通过角速度传感器测得。
试卷第5页，共3页

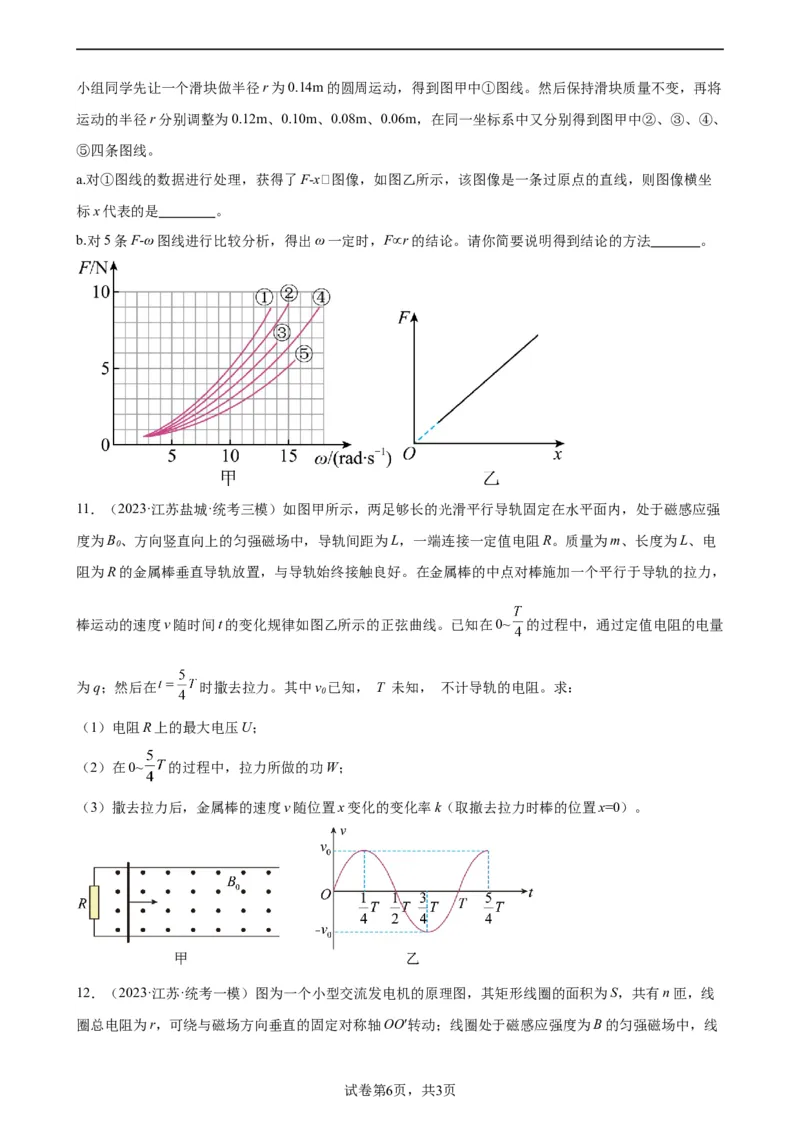

学科网（北京）股份有限公司小组同学先让一个滑块做半径r为0.14m的圆周运动，得到图甲中①图线。然后保持滑块质量不变，再将
运动的半径r分别调整为0.12m、0.10m、0.08m、0.06m，在同一坐标系中又分别得到图甲中②、③、④、
⑤四条图线。
a.对①图线的数据进行处理，获得了F-x图像，如图乙所示，该图像是一条过原点的直线，则图像横坐
标x代表的是 。
b.对5条F-ω图线进行比较分析，得出ω一定时，F∝r的结论。请你简要说明得到结论的方法 。
11．（2023·江苏盐城·统考三模）如图甲所示，两足够长的光滑平行导轨固定在水平面内，处于磁感应强
度为B、方向竖直向上的匀强磁场中，导轨间距为L，一端连接一定值电阻R。质量为m、长度为L、电
0
阻为R的金属棒垂直导轨放置，与导轨始终接触良好。在金属棒的中点对棒施加一个平行于导轨的拉力，
棒运动的速度v随时间t的变化规律如图乙所示的正弦曲线。已知在0~ 的过程中，通过定值电阻的电量
为q；然后在 时撒去拉力。其中v 已知， T 未知， 不计导轨的电阻。求：
0
（1）电阻R上的最大电压U；
（2）在0~ 的过程中，拉力所做的功W；
（3）撒去拉力后，金属棒的速度v随位置x变化的变化率k（取撤去拉力时棒的位置x=0）。
12．（2023·江苏·统考一模）图为一个小型交流发电机的原理图，其矩形线圈的面积为S，共有n匝，线
圈总电阻为r，可绕与磁场方向垂直的固定对称轴OO′转动；线圈处于磁感应强度为B的匀强磁场中，线
试卷第6页，共3页圈在转动时可以通过滑环K和电刷L保持与外电路电阻R的连接，在外力作用下线圈以恒定的角速度ω
绕轴OO′匀速转动（不计转动轴及滑环与电刷的摩擦）。
（1）求线圈从图示位置转动90°时电流表的示数；
（2）求线圈速度转动N周过程中发电机线圈电阻r产生的焦耳热。
13．（2023·全国·模拟预测）如图所示，自行车车轮半径 ，车轮与轮轴之间均匀地连接有4根金
属条，每根金属条中间分别接有小灯泡，阻值均为 。在自行车支架上装有强磁铁，形成了磁感应
强度 、方向垂直于纸面向外的“扇形”匀强磁场，圆心角 。自行车匀速前进的速度
（等于车轮边缘相对轴的线速度），不计其他电阻和车轮厚度，并忽略磁场边缘效应。
（1）当其中一根金属条 进入磁场时，指出 上感应电流的方向，并求ab中感应电流的大小；
（2）连续骑行过程中，求 中感应电流的有效值。（结果可用分数表示）
