2024年中考题分类---欧姆定律选择

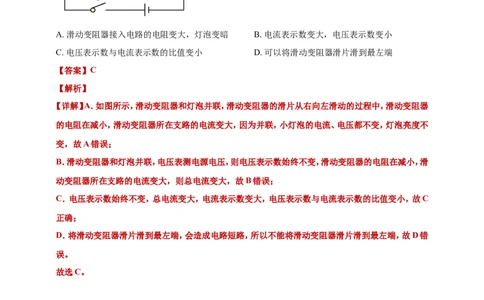

1、（2004四川广元） 小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都不变。闭合开关
S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（ ）
A. 滑动变阻器接入电路的电阻变大，灯泡变暗 B. 电流表示数变大，电压表示数变小
C. 电压表示数与电流表示数的比值变小 D. 可以将滑动变阻器滑片滑到最左端
【答案】C
【解析】
【详解】A．如图所示，滑动变阻器和灯泡并联，滑动变阻器的滑片从右向左滑动的过程中，滑动变阻器
的电阻在减小，滑动变阻器所在支路的电流变大，因为并联，小灯泡的电流、电压都不变，灯泡亮度不
变，故A错误；
B．滑动变阻器和灯泡并联，电压表测电源电压，则电压表示数始终不变，滑动变阻器的电阻在减小，滑
动变阻器所在支路的电流变大，则总电流变大，故B错误；
C．电压表示数始终不变，总电流变大，电流表示数变大，电压表示数与电流表示数的比值变小，故C
正确；
D．将滑动变阻器滑片滑到最左端，会造成电路短路，所以不能将滑动变阻器滑片滑到最左端，故D错
误。
故选C。
2、（2024年山东）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任何一种方式解锁
1 2
失败后，锁定开关S 均会断开而暂停手机解锁功能，开关S 将在一段时间后自动闭合而恢复解锁功能。
3 3
若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（ ）
A. B.C. D.
【答案】D
【解析】
【详解】开关S1或S2任何一个闭合时，都解锁成功，灯泡L能发光，所以两个开关并联控制L，锁定开
关S3断开时，解锁功能暂停，S3串联在电路中，为电路的总开关，故D符合题意，ABC不符合题意。
故选D。
3、（2024年湖南长沙）中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过
身份证验证（相当于闭合 ）和人脸识别（相当于闭合 ），方可开启闸机M。下列电路设计符合要求
的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．由题意可知，当 、 都闭合时，方可开启闸机M，图中两开关串联，当 、 都闭合时，
电动机才能工作，故A符合题意；
B．两个开关并联，只要闭合一个开关，电动机就工作，故B不符合题意；
C．只闭合 时，电动机工作，闭合 时，电源短路，故C不符合题意；
D．只闭合 时，电动机工作，再闭合 时，电源短路，故D不符合题意。

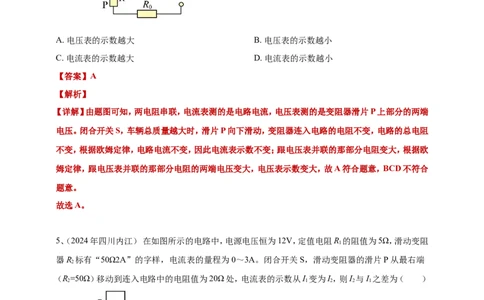

故选A。4、（2024年广东广州）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称
量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（
）
A. 电压表的示数越大 B. 电压表的示数越小
C. 电流表的示数越大 D. 电流表的示数越小
【答案】A
【解析】
【详解】由题图可知，两电阻串联，电流表测的是电路电流，电压表测的是变阻器滑片P上部分的两端
电压。闭合开关S，车辆总质量越大时，滑片P向下滑动，变阻器连入电路的电阻不变，电路的总电阻
不变，根据欧姆定律，电路电流不变，因此电流表示数不变；跟电压表并联的那部分电阻变大，根据欧
姆定律，跟电压表并联的那部分电阻的两端电压变大，电压表示数变大，故A符合题意，BCD不符合
题意。
故选A。
5、（2024年四川内江） 在如图所示的电路中，电源电压恒为12V，定值电阻R 的阻值为5Ω，滑动变阻
1
器R 标有“50Ω2A”的字样，电流表的量程为0～3A。闭合开关S，滑动变阻器的滑片P从最右端
2
（R=50Ω）移动到连入电路中的电阻值为20Ω处，电流表的示数从I 变为I，则I 与I 之差为（ ）
2 1 2 2 1
A. 2.40A B. 2.64A C. 0.36A D. 4.40A
【答案】C
【解析】【详解】根据电路图可知，电阻R1和R2并联，电流表测干路的电流，R1和R2两端的电压等于电源电
压，又电源电压恒为12V，由欧姆定律可得，R1所在支路的电流不变，滑动变阻器的滑片P从最右端
到连入电路中的电阻值为20Ω处的过程中，只有R2所在的支路的电流有变化，滑动变阻器的滑片P
在最右端时，通过R2的电流为
滑动变阻器连入电路中的电阻值为20Ω处时，通过R2的电流为
由于电流表的示数从I1变为I2，则I2与I1之差为
故ABD不符合题意，C符合题意。
故选C。

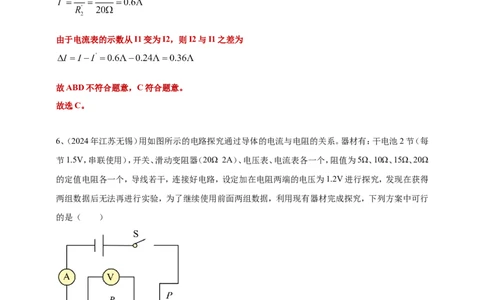

6、（2024年江苏无锡）用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每
节1.5V，串联使用），开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω
的定值电阻各一个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得
两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行
的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A. 只有①② B. 只有①④ C. 只有③④ D. 只有①③④
【答案】B
【解析】【详解】由图得，定值电阻R与变阻器串联，电压表测量定值电阻R的电压，电流表测量电路电流。电
源电压由2节干电池组成，定值电阻的电压为1.2V，变阻器的电压为
由串联电路电流特点与欧姆定律得
当变阻器接入电路中电阻最大为20Ω时，定值电阻接入电阻最大为
则15Ω、20Ω的定值电阻无法完成实验。
①若用1节干电池作为电源，则变阻器的电压为
由串联电路电流特点与欧姆定律得
为
当定值电阻接入电路中电阻最大 20Ω时，变阻器需要接入电路中电阻为
故改用1节干电池作为电源可以完成实验，故①符合题意；
的
②实验中要控制定值电阻 电压不变，则不能将设定加在电阻两端的电压调整为2V，故②不符合题意；
③④当定值电阻接入电路中电阻最大为20Ω时，变阻器接入电阻最大为
则应在电路中串联一个电阻，电阻的阻值最小为
故③不符合题意，④符合题意，故ACD不符合题意，B符合题意。
故选B。
7、（2024黑龙江绥化市） 如图所示电路，电源电压恒定，定值电阻 ， ，电流表量程
0~3A，电压表量程0~15V，滑动变阻器R标有“ 2A”字样。在电路安全的条件下，闭合开关S，将开关 接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中
的最小电流是 ，此时 两端电压是 ；再将开关 接触点2，移动滑片过程中电路中的最大电流是
。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关 接触点1时，滑动变阻器R的阻值范围是
【答案】BCD
【解析】
【详解】A．闭合开关S，将开关 接触点1时，变阻器和 串联，电压表测变阻器电压，电流表测电路
电流。滑动变阻器的滑片调到最左端时，电路中只有 ，则电源电压为
故A错误；
BD．电压表量程为0~15V，根据串联分压原理，当电压表示数最大为15V时，变阻器阻值最大，电流最
小，则此时 两端电压为
则最小电流为则滑动变阻器R的最大阻值为
电流最大为0.8A，而电流表量程为0~3A，所以滑动变阻器R的阻值范围是 ；故BD正确；
C．再将开关 接触点2，变阻器和 串联，电压表测变阻器电压，电流表测电路电流。当变阻器阻值
为0时，电路中电流最大为
的
则电路中 最小电流 与最大电流 之比为
故C正确。
故选BCD。
8、（2024黑龙江绥化市）如图所示电路中， 是定值电阻， 是阻值随光照强度增大而减小的光敏电
阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
【答案】D
【解析】【详解】ACD．分析电路可知， 、 串联，电压表测 电压，电流表测电路电流。闭合开关S，逐渐增
大光敏电阻的光照强度，则 阻值变小，则总电阻变小，根据 可知电流表示数增大，根据
可知 电压增大，根据串联分压规律，则电压表示数减小，故AC错误，D正确；
B．根据 ，电压表和电流表示数的比值即为 阻值，所以电压表和电流表示数的比值减小，故B
错误。
故选D。
9、（黑龙江龙东）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小
组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变， 为定值电阻，R为气敏电
阻。R阻值随天然气浓度的增大而减小，则天然气（ ）
A. 浓度增大，电流表示数变小
B. 浓度增大，电压表示数变小
C. 浓度减小，电流表示数变大
D. 浓度减小，电压表示数变小
【答案】D
【解析】
【详解】由图可知，两电阻串联，电压表测量定值电阻 两端的电压，电流表测电路中的电流；
AB．天然气浓度增大时，R阻值减小，电路中的总电阻变小，由 可知，电路中的电流增大，即电
流表示数变大，由 可知， 两端的电压变大，即电压表示数变大，故AB不符合题意；CD．天然气浓度减小时，R阻值增大，电路中的总电阻变大，由 可知，电路中的电流变小，即电
流表示数变小，由 可知， 两端的电压变小，即电压表示数变小，故C不符合题意，D符合题
意。
故选D。
10、（2024年湖北武汉）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆
的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端
之间滑动。下列说法错误的是（ ）
A. 定值电阻 和滑动变阻器是串联的 B. 油量减少时，滑动变阻器接入电路的电阻变
大
C. 油量增加时，电流表示数变大 D. 油箱中没有油时，电流表示数为零
【答案】D
【解析】
【详解】A．如图所示，定值电阻与变阻器串联，电流表测量电路中电流，故A正确，不符合题意；
B．当油箱中的油量减少时，浮子向下运动，滑杆会向上运动，变阻器接入电路中电阻增大，故B正确，
不符合题意；
C．当油箱中的油量增加时，浮子向上运动，滑杆会向下运动，变阻器接入电路中电阻变小，由欧姆定
律得，电路中电流变大，故C正确，不符合题意；
D．油箱中没有油时，滑片在最上端，滑动变阻器连入电路的阻值最大，此时R0与R串联，电路中电阻
最大，电流最小，但不为0，电流表有示数，故D错误，符合题意。
故选D。
11、（2024年新疆维吾尔自治区 新疆生产建设兵团）如图所示的电路，电源电压保持不变，滑动变阻
器和小灯泡两个元件中，一个接在A、B两点之间，另一个接在C、D两点之间。闭合开关S，电流表的
示数为0.20A，用电压表测得A、B两点间的电压为1.8V，C、D两点间的电压为1.2V；移动滑动变阻器的滑片，使电流表的示数变大，A、B两点间的电压变为1.5V，已知小灯泡灯丝的电阻随温度的升高而
增大，则此时滑动变阻器接入电路的电阻值可能为（ ）
A. 5Ω B. 6Ω C. 7Ω D. 8Ω
【答案】D
【解析】
【详解】滑动变阻器和小灯泡两个元件串联，通过两用电器的电流相等都等于0.2A，电源电压
移动滑动变阻器的滑片，使电流表的示数变大，可知滑动变阻器阻值变小，滑动变阻器两端电压变小，
由此可知滑动变阻器接在AB,且电路中电流一定大于0.2A，此时电压为1.5V，由此可知滑动变阻器阻
值一定大于
综上，ABC不符合要求，D符合要求。
故选D。
12、（2024年安徽）如图所示的电路中，电源两端电压保持不变，R为定值电阻。闭合开关，在保证电路
元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V、电压表V、电流表A的示数变
1 2
化量的绝对值分别为ΔU、ΔU、ΔI，则（ ）
1 2
A. 电流表A的示数变大，电压表V 的示数变大
2
B. 电流表A的示数变小，电压表V 的示数变小
1
C. ΔU 与ΔI的比值大于R的阻值
1
D. ΔU 与ΔI的比值等于R的阻值
2
【答案】D【解析】
【详解】AB．由图可知，定值电阻与滑动变阻器串联，电流表测电路电流，电压表V1测定值电阻两端电
压，电压表V2测滑动变阻器两端电压。将滑动变阻器的滑片由B端滑到A端，滑动变阻器接入的阻值
越来越小，则电路总电阻越来越小，根据欧姆定律可知，电路的电流变大，则定值电阻两端电压变大，
即电压表V1的示数变大，根据串联分压可知，滑动变阻器两端电压变小，即电压表V2的示数变小，故
AB错误；
CD．由上述可知，电压表V1和电压表V2的示数变化量的绝对值ΔU1=ΔU2，由欧姆定律可知，电压表
V1的示数变化量
ΔU1=I'R-IR=(I'-I)R=ΔIR
因此ΔU1和ΔU2与ΔI的比值都等于R的阻值，故C错误，D正确。
故选D。
13、（2024年云南）如图所示的电路中，电源电压恒定，闭合开关S、S 和S，灯L、L 都正常发光，下列
1 2 1 2
说法正确的是（ ）
A. 电流表A 测通过灯L 的电流 B. 电流表A 和A 示数相等
2 2 1 2
C. 断开S，电流表A 示数变小 D. 断开S，灯L 变暗
2 2 2 1
【答案】C
【解析】
【详解】AB．电路为并联电路，电流表A1与L1串联，所以测量L1所在支路的电流，电流表A2接在干
路上，测量总电流，并联电路总电流等于支路电流之和，所以电流表A1的示数小于A2的示数，故AB
错误；
CD．断开S2，电路为只有L1的简单电路，并联电路各支路互不影响，所以灯L1所在支路电流不变，
灯亮度不变，电流表A2示数等于电流表A1的示数，所以电流表A2示数变小，故C正确，D错误。
故选C。
14、（2024年重庆A卷）如图所示电路，电源电压保持不变， 和 是两个相同的小灯泡。先闭合开关
，记录两电表示数；再闭合开关 ，电流表和电压表的示数变化情况是（ ）A. 电流表示数减小，电压表示数减小
B. 电流表示数增大，电压表示数减小
C. 电流表示数增大，电压表示数不变
.
D 电流表示数不变，电压表示数不变
【答案】C
【解析】
【详解】由图可知，L1和L2并联，开关S1为干路开关，S2为L1的支路开关，电流表测量干路电流，电
压表测量电源电压。先闭合开关 ，只有L2工作，再闭合开关 ，L1和L2同时工作。根据并联电路
电流规律可知，闭合S2后，L1和L2并联工作，干路电流变大，即电流表示数变大，电压表测量电源电
压，示数不变，故C符合题意，ABD不符合题意。
故选C。
15、（2024年四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电
表示数均变大，则该电路可能发生的故障为（ ）
A. 短路 B. 短路 C. 开路 D. 开路
【答案】A
【解析】
【详解】由图可知，两灯串联，电压表测L2两端电压，电流表测串联电路电流；
A．如果L1短路，则串联电路的总电阻变小，由欧姆定律可知，电路中电流变大，则电流表示数变大。
由于L1短路，电路中只有L2，L2两端电压等于电源电压，电压表示数变大。此时灯泡L2发光。则A
符合题意；B．如果L2短路，电路中电流变大，电流表的示数变大，由于电压表测L2两端电压，则电压表的示数
为0，即电压表的示数变小，故B不符合题意；
C．如果L1开路，两个电表与电源不通，则两个电表的示数都变为0，即示数都变小。故C不符合题意；
D．如果L2开路，电路断路，电流表的示数变小。此时电压表串联在电路中测电源电压，则电压表的示
数变大。故D不符合题意。
故选A。
16.（ 2024年四川达州）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变，闭合开关S，
滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A. 电流表示数变大，电压表 示数变小 B. 电流表示数变小，电压表 示数变大
C. 电压表 与电流表示数的比值变大 D. 电压表 与电流表示数的比值变小
【答案】B
【解析】
【详解】AB．由电路图可知，这是一个串联电路，电压表V1测R1两端电压，电压表V2测R2两端电压。
滑动变阻器的滑片P向右移动时，R2接入电路的电阻值变大。 因此整个电路的总电阻增大。根据欧
姆定律 可知 ，当电压U保持不变，电阻R增大时，电流I会减小。所以，电流表示数会变小。
由于电流减小，根据 U=IR可知，R1两端的电压减小。所以，电压表V1的示数会变小。 由串联电路电
压规律可知，R2两端的电压会增大。所以，电压表V2的示数会变大。故A错误，B正确；
C．由欧姆定律可知，电压表V1与电流表示数的比值等于定值电阻R1的阻值不变。故C错误；
的
D．由欧姆定律可知，电压表V2与电流表示数 比值为滑动变阻器接入电路中的阻值，滑动变阻器的
阻值变大，则其比值变大。故D错误。
故选B。
17、（2024山东临沂）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A. 灯泡 短路 B. 灯泡 短路 C. 灯泡 断路 D. 灯泡 断路
【答案】AD
【解析】
【详解】根据题意可知，电压表无示数，一是电压表并联部分短路，即灯泡 短路，二是电压表两接线
柱到电源两极中间某处断路，即灯泡 断路，故AD符合题意，BC不符合题意。
故选AD。
18、（2024山东临沂）如图所示电路的电源电压为9V，电流表使用0～0.6A量程，电压表使用0～3V量
程，阻值为10Ω的定值电阻允许通过的最大电流为0.5A。为保证电路中各元件安全工作，滑动变阻器
的最大阻值应大于（ ）
.
A 20Ω B. 10Ω C. 8Ω D. 5Ω
【答案】A
【解析】
【详解】如图所示，电路中定值电阻和滑动变阻器串联，电压表测定值电阻两端的电压；阻值为10Ω的
定值电阻允许通过的最大电流为0.5A，此时定值电阻两端的电压为
超过电压表的量程，可能会损坏电压表；为保证电路中各元件安全工作，所以当电压表示数为3V时，
电路中的电流最大，滑动变阻器的阻值最小，此时电路的电流为
滑动变阻器的两端电压为滑动变阻器阻值为
滑动变阻器的最大阻值应大于20Ω。故A符合题意，BCD不符合题意。
故选A。
19、（2024江西）如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动，关于电流表和电压表
示数变化情况，以下说法正确的是（ ）
A. 电流表示数变小 B. 电流表示数变大
C. 电压表示数变小 D. 电压表示数变大
【答案】AD
【解析】
【详解】由电路图可知，R0与滑动变阻器串联，电压表测滑动变阻器电压，电流表测电路中的电流。
AB．当滑动变阻器滑片P向右移动时，滑动变阻器接入电路的阻值增大，即电路中的总电阻变大，由
欧姆定律 可知，电路中的电流变小，即电流表的示数变小，故A正确，B错误；
CD．R0与滑动变阻器串联， 当滑动变阻器滑片P向右移动时，电路中的电流变小，因R0为定值电阻，
据 ，得R0两端电压减小，因电源电压不变，故滑动变阻器电压增加。故C错误，D正确。
故选AD。
20、（2024江苏扬州） 如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示
数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（ ）A. 小于0.18A B. 等于0.18A
C. 大于0.18A，小于0.2A D. 大于0.2A，小于0.24A
【答案】A
【解析】
【详解】由电路图可知，敏感元件T与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电
路中电流。电压表示数为2V时，电流表示数为0.2A，由欧姆定律可知
当电压表示数为2.4V时，由串联电路电压特点可知，敏感元件T两端的电压
若敏感元件T的电阻不随温度的变化而变化，则
由于当电压表示数为2.4V时，电路中电流减小了，因此T的阻值增大，由 可知，此时的电流小
于0.18A。故A符合题意，BCD不符合题意。
故选A。
21、（2024江苏连云港） 如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动过
程中（ ）A. 电流表示数变小，灯变暗 B. 电流表示数变大，灯变亮
C. 电压表示数不变，灯亮度不变 D. 电压表示数变小，灯亮度变亮
【答案】A
【解析】
【详解】由图可知滑动变阻器与灯泡串联，电压表测量灯泡两端的电压，电流表测电路中的电流；将滑
动变阻器的滑片P向右移动过程中，接入电路中的电阻变大，电路中的总电阻变大，根据 知，电
源电压不变，电路中的总电阻变大，电路中的电流变小，即电流表的示数变小；串联电路电流处处相等
通过小灯泡的电流也减小，故又根据 可知，灯泡两端的电压变小，电压表的示数变小，而
且灯泡的亮暗取决于实际功率的大小，故灯泡的实际功率变小，灯泡变暗。
故选A 。
22、（2024江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可
能的是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
【答案】B
【解析】
【详解】A．由图知，两灯串联，电压表测量的是L2两端电压，闭合开关，灯泡都不发光，说明电路发生
了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L1发生了断路故障，故ACD不符
合题意，B符合题意。
故选B。
