二、管道不开槽施工
（一）定向钻
8
7
1
9
4
8
3
信
微
系
联
题
押

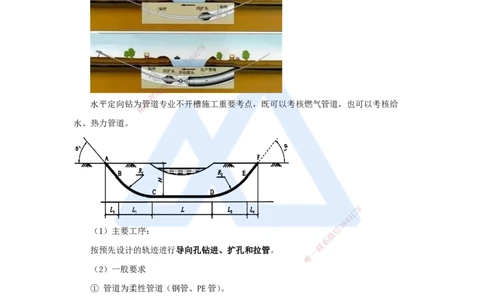

水平定向钻为准管道专业不开槽施工重要考点，既可以考核燃气管道，也可以考核给
精
水、热力管道。
8
7
1
9
4
8
3
（1）主要工序： 信
微
系
联
按预先设计的轨迹进行导向孔钻进、扩孔和拉管。 一
唯
（2）一般要求
① 管道为柔性管道（钢管、PE管）。
② 施工前，应勘察施工现场，掌握施工地层的类别和厚度、地下水分布、现场周边
的建（构）筑物与地下管线的位置以及交通状况等。
③ 不适合砂石地层。
④ 施工工作坑位于道路内时，应按管理部门的要求进行申报，路面恢复处理应符合道
路管理部门的要求。施工涉及既有交通基础设施、河湖、绿地时应按相关管理部门的要求
进行申报。
⑤ 穿越施工过程中，泥浆宜循环使用。在出土点设置接纳泥浆涌出的泥浆池或泥浆
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
罐。施工完成后，将废浆清运至环保部门指定的地点排放。
（3）导向孔钻进轨迹的施工设计：
① 在理想状态下的轨迹为“斜直线段→曲线段→水平直线段→曲线段→斜直线段”组
合。
② 轨迹设计包含以下内容：
轨迹分段形式、出（入）土点、直线段最大深度、曲线段的曲率半径、出土角与入土
角、直线段与曲线段长度等。

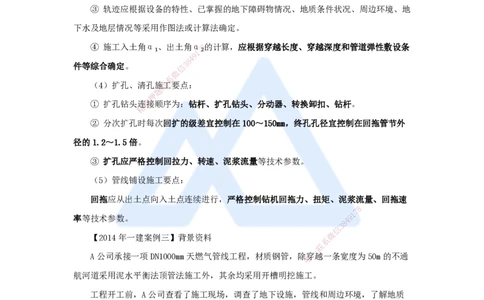

③ 轨迹应根据设备的特性、已掌握的地下障碍物情况、地质条件状况、周边环境、地
下水及地层情况等采用作图法或计算法确定。
④ 施工入土角α₁、出土角α8₂的计算，应根据穿越长度、穿越深度和管道弹性敷设条
7
1
9
4
8
件等综合确定。 信 3
微
系
（4）扩孔、清孔施联工要点：
题
押
① 扩孔钻头连准接顺序为：钻杆、扩孔钻头、分动器、转换卸扣、钻杆。
精
② 分次扩孔时每 次回扩的级差宜控制在100～150mm，终孔孔径宜控制在回拖管节外
径的1.2～1.5倍。
③ 扩孔应严格控制回拉力 、转速、泥浆流量等技术参数。
（5）管线铺设施工要点：
回拖应从出土点向入土点连续进行， 严格控制钻机回拖力、扭矩、泥浆流量、回拖速
8
1
7
率等技术参数。
8
4 9
信
3
微
【2014年一建案例三】背景资料
系
联
一
A公司承接一项DN1000mm天燃气管线工程，材质钢 管，除唯穿越一条宽度为50m的不通
航河道采用泥水平衡法顶管法施工外，其余均采用开槽明挖施工。
工程开工前，A公司查看了施工现场，调查了地下设施，管线和周边环境，了解地质
水文情况后，建议将顶管法施工改为水平定向钻施工。
为顺利完成穿越施工，参建单位除研究设定钻进轨迹外，还采用专业浆液现场配制泥
浆液，以便在定向钻穿越过程中起到如下作用：软化硬质土层、调整钻进方向、润滑钻
具，为泥浆马达提供保护。
【问题】
1. 简述A公司将顶管法施工变更为水平定向钻施工的理由。
2. 试补充水平定向钻泥浆液在钻进中的作用。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
3. 列出水平定向钻有别于顶管施工的主要工序。
1. 简述A公司将顶管法施工变更为水平定向钻施工的理由。
【参考答案】
（1）河道宽度适合定向钻施工。
（2）现场条件（水文、地质、管线等）满足定向钻施工。
（3）管材、管径符合定向钻的施工要求。
（4）定向钻施工偏差对燃气管线影响小。
（5）水平定向钻法施工方便、速度快、安全可靠、造价相对较低。
2. 试补充水平定向钻泥浆液在钻进中的作用。
【参考答案】 8
7
1
9
4
8
作用：稳定孔壁（护壁信），3减小钻进阻力、冷却钻头、润滑管道。
微
系
3. 列出水平定向钻联有别于顶管施工的主要工序。
题
押
【参考答案】准
精
水平定向钻不同 于顶管的主要工序：导向孔钻进、扩孔、清孔、管线回拖。

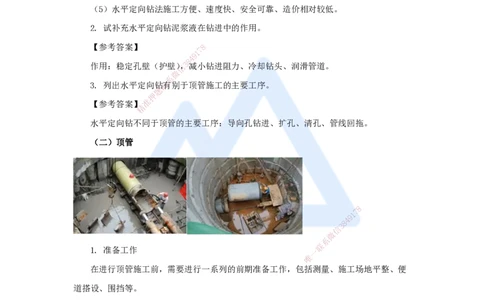

（二）顶管
8
1
7
9
8
4
信
3
微
系
1. 准备工作 一
联
唯
在进行顶管施工前，需要进行一系列的前期准备工作， 包括测量、施工场地平整、便
道搭设、围挡等。
2. 始发井设备
后背墙、顶进设备（千斤顶、液压泵）、导轨、顶铁。
3. 顶进中减阻措施
管外注触变泥浆、管外壁熔蜡、中继间。
4. 注浆
应遵循同步注浆与补浆相结合及先注后顶、随顶随注、及时补浆的原则。
5. 计算施工顶力时，应综合考虑管节材质、顶进工作井后背墙结构的允许最大荷载、
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
顶进设备能力、施工技术措施等因素。
6. 顶管过程中应绘制顶管机水平与高程轨迹图、顶力变化曲线图、管节编号图，随时
掌握顶进方向和趋势。
【2019年一建案例真题五】背景资料

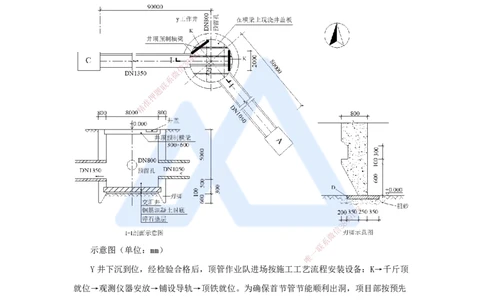

某项目部承接一项顶管工程，其中DN1350mm管道为东西走向，长度90m；DN1050mm管
道为偏东南方向走向，长度80m。设计要求始发工作井y采用沉井法施工，接收井A、C为
其他标段施工（如下图所示），项目部按程序和要求完成了各项准备工作。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
示意图（单位：mm） 一
联
唯
Y井下沉到位，经检验合格后，顶管作业队进场按施工工 艺流程安装设备：K→千斤顶
就位→观测仪器安放→铺设导轨→顶铁就位。为确保首节管节能顺利出洞，项目部按预先
制定的方案在y井出洞口进行土体加固；加固方法采用高压旋喷注浆，深度6m（地质资料
显示为淤泥质黏土）。
【问题】
4. 写出K的名称，应该布置在何处？按顶管施工的工艺流程，管节启动后，出洞前应
检查哪些部位？
5. 加固出洞口的土体用哪种浆液，有何作用？
4. 写出K的名称，应该布置在何处？按顶管施工的工艺流程，管节启动后，出洞前应
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
检查哪些部位？
【参考答案】
（1）K的名称：后背制作。
（2）设置位置：布置在千斤顶后面，与侧壁密贴。
（3）应检查的部位有：千斤顶后背；顶进设备（千斤顶、轨道、顶铁）；管节本身及
接口连接；沉井结构及周边土体；轴线和高程。
5. 加固出洞口的土体用哪种浆液，有何作用？
【参考答案】
加固出洞口的土体用水泥浆液（水泥砂浆）。
作用：主要防止首节管节在出8洞时发生垂头（低头）；同时还可提高土体固结强度，防
7
1
9
4
8
止开洞时坍塌、地层过大变信形3，防止洞口地下水流入井内。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
5
