【巩固练习】
一、选择题
1、如图所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是（ ）
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向

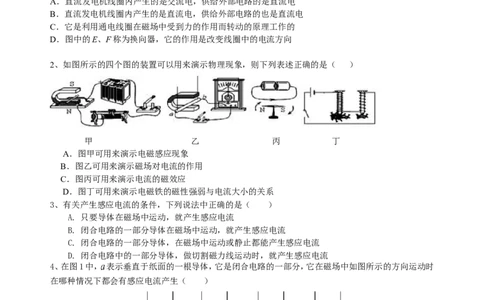

2、如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
甲 乙 丙 丁
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
3、有关产生感应电流的条件，下列说法中正确的是（ ）
A. 只要导体在磁场中运动，就产生感应电流
B. 闭合电路的一部分导体在磁场中运动，就产生感应电流
C. 闭合电路的一部分导体，在磁场中运动或静止都能产生感应电流
D. 闭合电路中的一部分导体，做切割磁力线运动时，就产生感应电流
4、在图1中， 表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中如图所示的方向运动时
在哪种情况下都会有感应电流产生（ ）
图1
A 、甲乙 B、乙丙 C 、丙丁 D、 甲丁
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
5、如图2所示，有两闭合铝环，挂在一根水平光滑的绝缘杆上，当条形磁铁N极向左插向圆环时，两个铝
环（ ）
A. 有感应电流但无相互作用
B. 有感应电流且有相互作用
C. 无感应电流和相互作用
D. 无感应电流有相互作用
图2

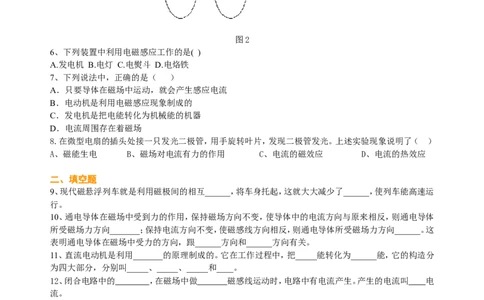

6、下列装置中利用电磁感应工作的是( )
A.发电机 B.电灯 C.电熨斗 D.电烙铁
7、下列说法中，正确的是（ ）
A．只要导体在磁场中运动，就会产生感应电流
B．电动机是利用电磁感应现象制成的
C．发电机是把电能转化为机械能的机器
D．电流周围存在着磁场
8.在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光。上述实验现象说明了（ ）
A、磁能生电 B、磁场对电流有力的作用 C、电流的磁效应 D、电流的热效应
二、填空题
9、现代磁悬浮列车就是利用磁极间的相互______，将车身托起，这就大大减少了______，使列车能高速运
行。
10、通电导体在磁场中受到力的作用，保持磁场方向不变，使导体中的电流方向与原来相反，则通电导体
所受磁场力方向_______；保持电流方向不变，使磁感线方向相反，则通电导体所受磁场力方向______。这
表明通电导体在磁场中受力的方向，跟______方向和______方向有关。
11、直流电动机是利用_______的原理制成的。它在工作过程中，把_____能转化为______能，它的构造分
为四大部分，分别叫_____、_____、_____和____。
12、闭合电路中的 ，在磁场中做 磁感线运动时，电路中有电流产生。产生的电流叫 电
流。
13.交流发电机是利用 的原理制成的，它发出的交变电流的大小、方向都在做周期性变化，我国供
生产和生活用的交流电的频率 HZ。
三、实验题
14、课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运
动起来。
(1)实验现象说明________有力的作用，________机就是利用这种现象制成的。
(2)判断“有力的作用”的依据是________。
A．力是维持物体运动的原因
B．一切物体都有惯性
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
C．物体运动状态改变时，一定受到力的作用
(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________。
15、如图1所示，线圈为什么在甲图可旋转，而转到乙图时就不能继续旋转？
图1

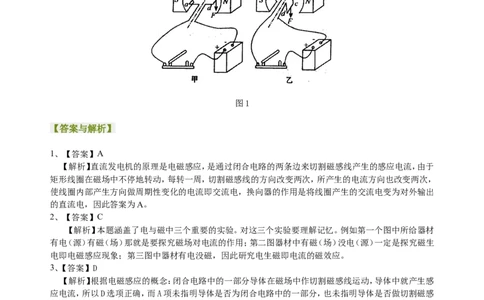

【答案与解析】
1、【答案】A
【解析】直流发电机的原理是电磁感应，是通过闭合电路的两条边来切割磁感线产生的感应电流，由于
矩形线圈在磁场中不停地转动，每转一周，切割磁感线的方向改变两次，所产生的电流方向也改变两次，
使线圈内部产生方向做周期性变化的电流即交流电，换向器的作用是将线圈产生的交流电变为对外输出
的直流电，因此答案为A。
2、【答案】C
【解析】本题涵盖了电与磁中三个重要的实验。对这三个实验要理解记忆。例如第一个图中所给器材
有电（源）有磁（场）那就是要探究磁场对电流的作用；第二图器材中有磁（场）没电（源）一定是探究磁生
电即电磁感应现象；第三图中器材有电没磁，因此研究电生磁即电流的磁效应。
3、【答案】D
【解析】根据电磁感应的概念：闭合电路中的一部分导体在磁场中作切割磁感线运动，导体中就产生感
应电流，所以D选项正确，而A项未指明导体是否为闭合电路中的一部分，也未指明导体是否做切割磁感
线运动；B项未指明运动的是整个电路，还是闭合电路中一部分导体；C项是说静止也能产生感应电流，这
显然是错误的。故答案为D。
4、【答案】C
【解析】根据电磁感应的概念，我们可以判定甲、乙两种情况无感应电流产生，丙、丁两种情况下有电
流产生。故选C。
5、【答案】B
【解析】当条形磁铁的N极插向圆形铝环时，则闭合的铝环部分在做切割磁感线运动的铝环中会有感
应电流产生，当铝环中有电流通过时，此时它们又都在磁场中。通电导体在磁场中会受力的作用，根据左
手定则它们之间相互作用，所以答案为B。
6【答案】：A
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
【解析】：知道发电机的工作原理是电磁感应，电灯、电熨斗、电烙铁工作是利用电流的热效应。
7【答案】D
【解析】A错在不是闭合电路的部分导体；电磁感应应用是发电机，B错；发电机是把其他形式的能转化为
电能的机器。
【答案】D
8.【答案】A
【解析】闭合电路中并无电源，当发光二极管发光，说明闭合电路中产生了电流，即磁产生了电。电动机的
原理是通电导体在磁场中受力，能量转化是电能转化为机械能；发电机的原理是电磁感应现象，能量转化
是机械能转化为电能。尽管电风扇里装的是电动机，但此题中是当作发电机用的，故说明的是磁场中运动
的线圈可以产生电流，能量转化是机械能转化为电能，磁可以生电，故选A。

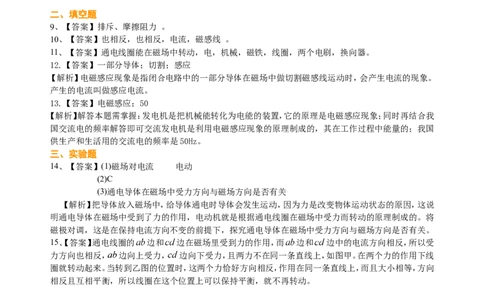

二、填空题
9、【答案】排斥、摩擦阻力 。
10、【答案】也相反，也相反，电流，磁感线 。
11、【答案】通电线圈能在磁场中转动，电，机械，磁铁，线圈，两个电刷，换向器。
12.【答案】一部分导体；切割；感应
【解析】电磁感应现象是指闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流的现象。
产生的电流叫做感应电流。
13.【答案】电磁感应；50
【解析】解答本题需掌握：发电机是把机械能转化为电能的装置，它的原理是电磁感应现象；同时再结合我
国交流电的频率解答即可交流发电机是利用电磁感应现象的原理制成的，其在工作过程中能量的；我国
供生产和生活用的交流电的频率是50Hz。
三、实验题
14、【答案】(1)磁场对电流 电动
(2)C
(3)通电导体在磁场中受力方向与磁场方向是否有关
【解析】把导体放入磁场中，给导体通电时导体会发生运动，因为力是改变物体运动状态的原因，这说
明通电导体在磁场中受到了力的作用，电动机就是根据通电线圈在磁场中受力而转动的原理制成的。将
磁极对调，这是在保持电流方向不变的前提下，探究通电导体在磁场中受力方向与磁场方向是否有关。
15、【答案】通电线圈的 边和 边在磁场里受到力的作用，而 边和 边中的电流方向相反，所以受
力方向也相反， 边向上受力， 边向下受力，且两力不在同一条直线上，如图甲。在两个力的作用下线
圈就转动起来。当转到乙图的位置时，这两个力恰好方向相反，作用在同一条直线上，而且大小相等，方向
相反且互相平衡，所以线圈在这个位置上可以保持平衡，就不再转动。
