参考答案

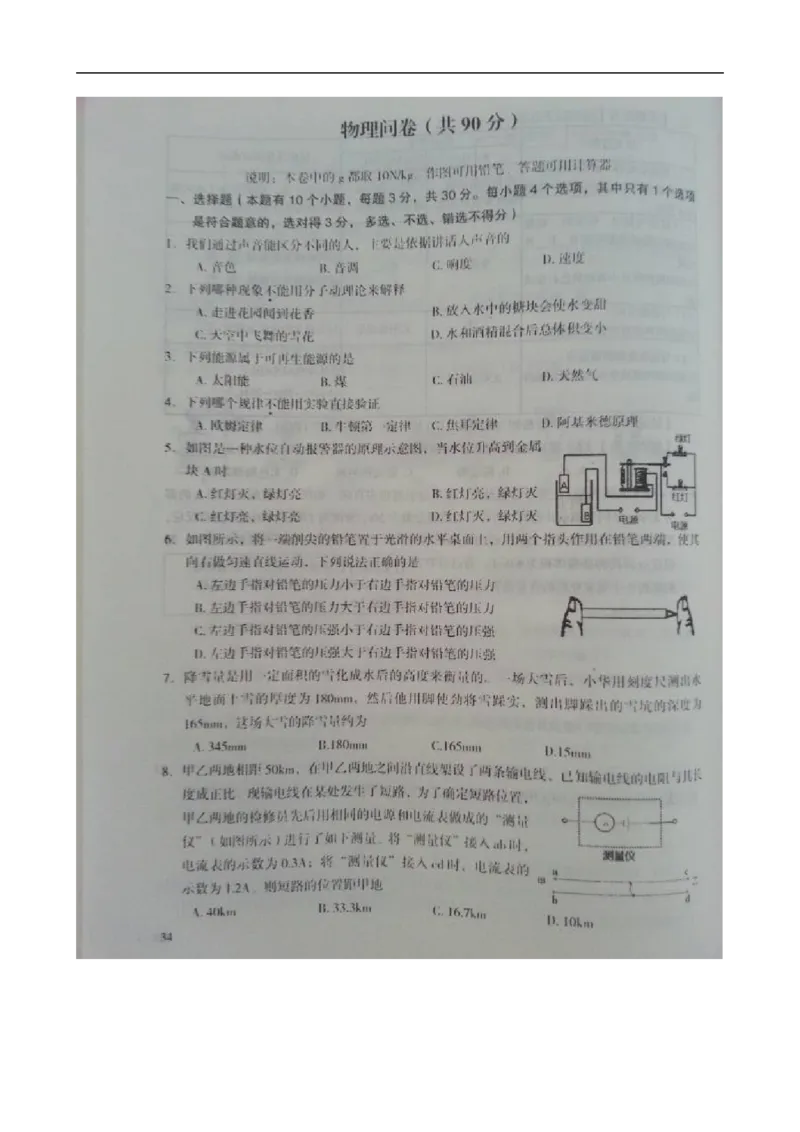

一、选择题（本题10 小题，每题3 分，共30 分．每小题4 个选项，其中有一个是符合题意的，选对得3 分，多
选、不选、选错不得分）
1．A
2．C
3．A
4．B
5．B
6．C
7．D
8．A
9．D
10．B
二、填空题（本题有4 个小题，每空1 分，共30 分．请将符合题意的内容填在答卷相应的横线上）

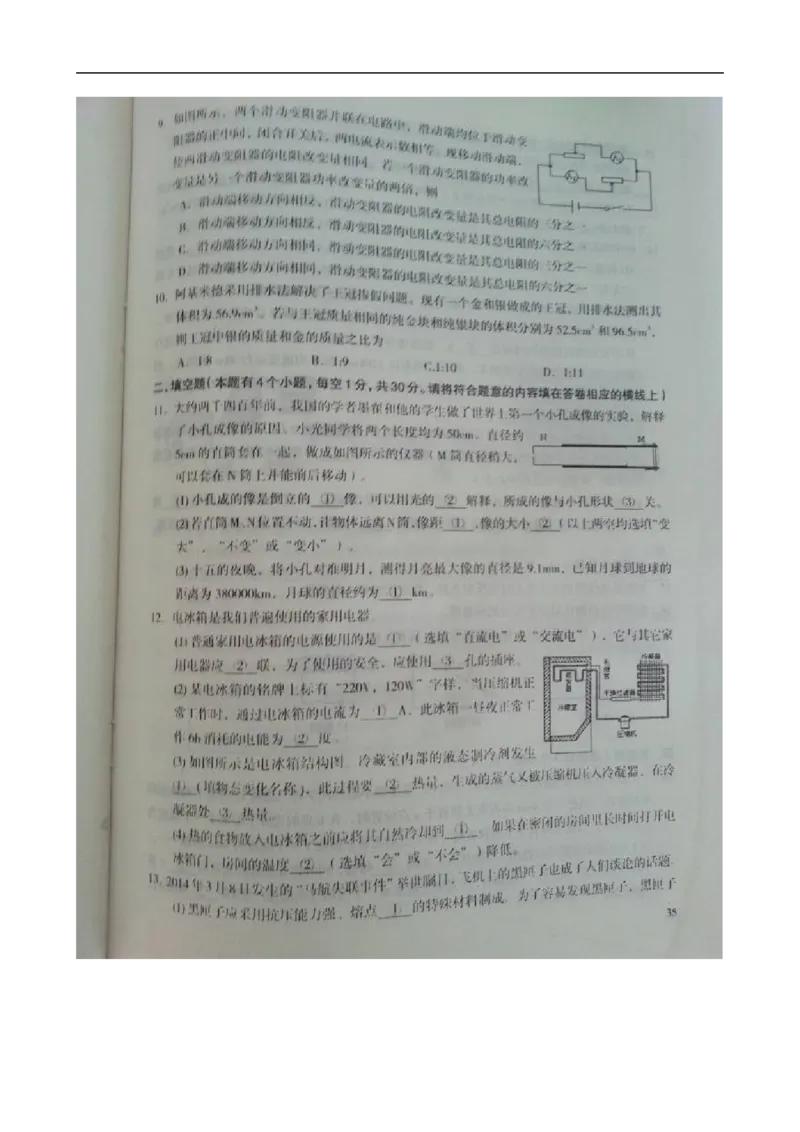

11．（6 分）（2014•乌鲁木齐）大约两千四百年前，我国的学者墨翟和它的学生做了世界上第一个小孔成像的
实验，解释了小孔成像的原理．小光同学将两个长度均为50cm，直径为5cm 的直筒套在一起，做成如图的仪
器（M 筒的直径稍大，可以在N 筒上并能前后移动）
（1）小孔成的像是倒立的 实像 像．可以用光的 直线传播 解释．所成的像与小孔的形状 无 关．
（2）若直筒M、N 位置不动，让物体远离N 筒，像距 不变 ，像的大小 变小 （以上两空选填“变大”
“不变”或“变小”）．
（3）十五的夜晚，将小孔对准明月，测得月亮最大像的直径是9.1mm，已知月球到地球的距离为380000km．
月球的直径约为
3.458×10
3
km．
12．（9 分）（2014•乌鲁木齐）电冰箱是我们普遍使用的家用电器．
（1）普通家用电冰箱的电源使用的是 交流电 （选填“直流电”或“交流电”）．它与其它家用电器应
并 联．为了使用的安全，应使用 三 孔的插座．
（2）某电冰箱的铭牌上标有“220V，120W“字样．当压缩机正常工作时，通过电冰箱的电流为
0.54
A．此
冰箱一昼夜正常工作6h 消耗的电能为
0.72
度，
（3）如图是电冰箱结构图，冷藏室内部的液态制冷剂发生 汽化 （填物态变化名称）此过程要 吸收 热
量．生成蒸汽又被压缩机压入冷凝器，在冷凝器处 放出 热量．
（4）热的食物放入电冰箱之前应将其自然冷却到 室温 ．如果在密闭的房间里长时间打开电冰箱门，房间
的温度 不会 （选填“会”或“不会”）降低．
13．（8 分）（2014•乌鲁木齐）2014 年3 月8 日发生的“马航失联事件”举世瞩目，飞机上的黑匣子也成了人
们谈论的话题，
（1）黑匣子应采用抗压能力强，熔点 高 的特殊材料制成．为了容易发现黑匣子，黑匣子的颜色应设计成
橙红色 ．（选填“黑色”或“橙红色“）
（2）黑匣子发出频率为3.75×104Hz 的波在海水中的传播速度大于它在空气中的传播速度，此波应该为 超
声波 （选填“电磁波”或“超声波”），它在1s 时间里振动
3.75×10
4
次．
（3）体积为0.01m3的黑匣子落在海水下4000m 深处，则它受到海水的压强为
4.12×10
7
Pa，受到的浮力为
103
N，将它打捞到海面的过程中浮力做功为
4.12×10
5 J
J．（海水深度为1.03×103kg/m3）

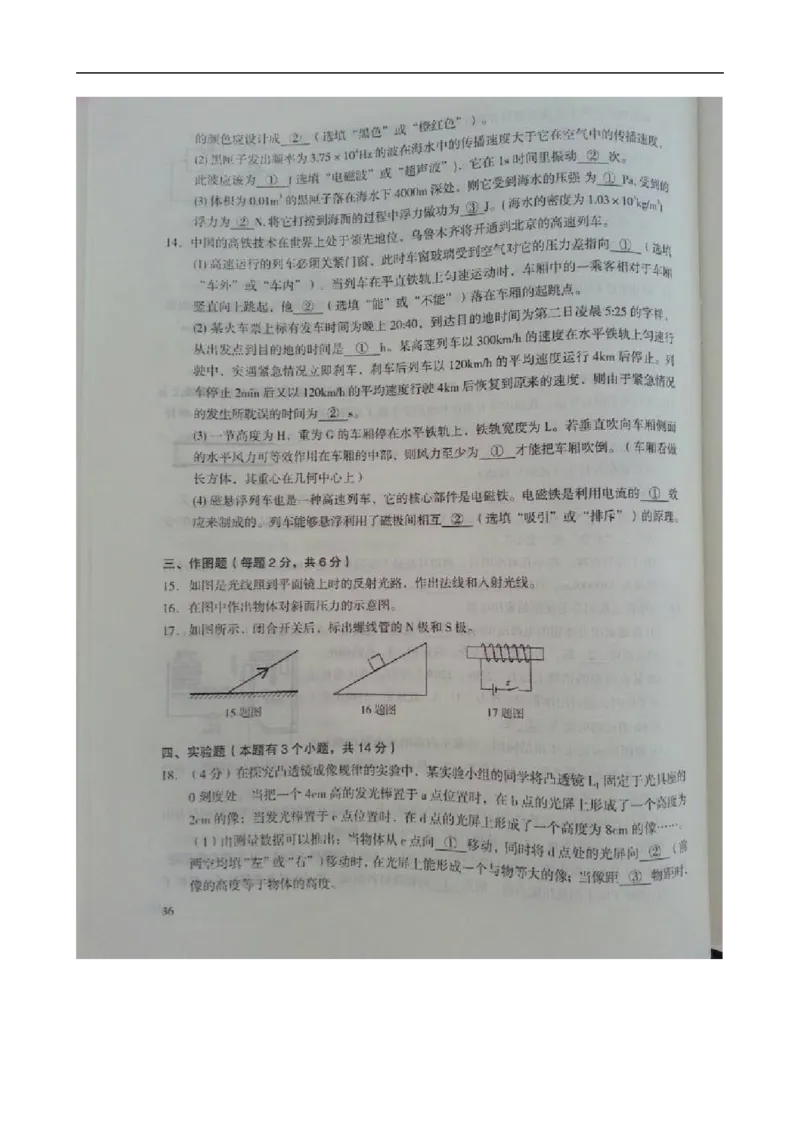

14．（7 分）（2014•乌鲁木齐）中国的高铁技术在世界上处于领先地位，乌鲁木齐将开通到北京的高速列车．
（1）高速运行的列车必须关紧门窗．此时车窗玻璃受到空气对它的压力差指向 车外 （选填“车外”或
“车内”．当列车在平直的铁轨上匀速运动时，车厢中的一乘客相对于车厢竖直向上跳起．他 能 （选填
“能”或“不能”）落在车厢的起跳点．
（2）某火车票上标有发车时间为晚上20；40．到达目的地时间为第二日凌晨5：25 的字样．从出发点到目的
地的时间是
8.75
h．某高速列车以300km/h 的速度在水平铁轨上匀速行驶中，突遇紧急情况立即刹车，
刹车后列车以120km/h 的平均速度运行4km 后停止．列车停止2min 后又以120km/h 的平均速度行驶4km
后恢复到原来的速度．则由于紧急情况的发生所耽误的时间为
264
s．
（3）一节高度为H，重为G 的车厢停在水平铁轨上，铁轨宽度为L，若垂直吹向车厢侧面的水平风力可等效
作用在车厢的中部，则风力至少为
才能把车厢吹倒．（车厢看做长方体，其重心在几何中心上）
（4）磁悬浮列车也是一种高速列车，它的核心部分是电磁铁．电磁铁是利用电流的 磁 效应制成的．列车
能够悬浮利用了磁极间相互 排斥 （选填“吸引”或“排斥”）的原理．
三、作图题（每题2 分，共6 分）
15．
解：过入射点O 做出法线，根据反射角等于入射角即可做出反射光线．如下图所示．
16．
解：在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线
段即为压力示意图，如图所示：
17．
解：
电流由左侧流入，右手握住导线，四指指向电流方向，大拇指指向右方，即电磁铁的右端为N 极，左
侧为S 极； 答案如图：
四、实验题（本题有3 个小题，共14 分）
18．
解：
（1）将凸透镜和光屏向下调整，使烛焰中心、光心、光屏的中心在同一高度上，目的是使烛焰的像
成在光屏的中央；
（2）将蜡烛位于20cm 刻度线处，此时物距为50cm
20cm=30cm
﹣
，大于2f，所以在光屏上成清晰的倒
立、缩小的实像，像距处于f 和2f 之间，将光屏放在60～70cm 之间移动，至像清晰为止；
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时物距处于f 和2f 之间，根据光路可逆，在光屏
上成清晰的倒立、放大的实像，应用是投影仪（或幻灯机）．
故答案为：
调整烛焰、凸透镜、光屏，使三者的中心大致在同一高度；
向左移动光屏，直到光屏上出现清晰的像为止；
倒立、放大；
投影仪（或幻灯机）．

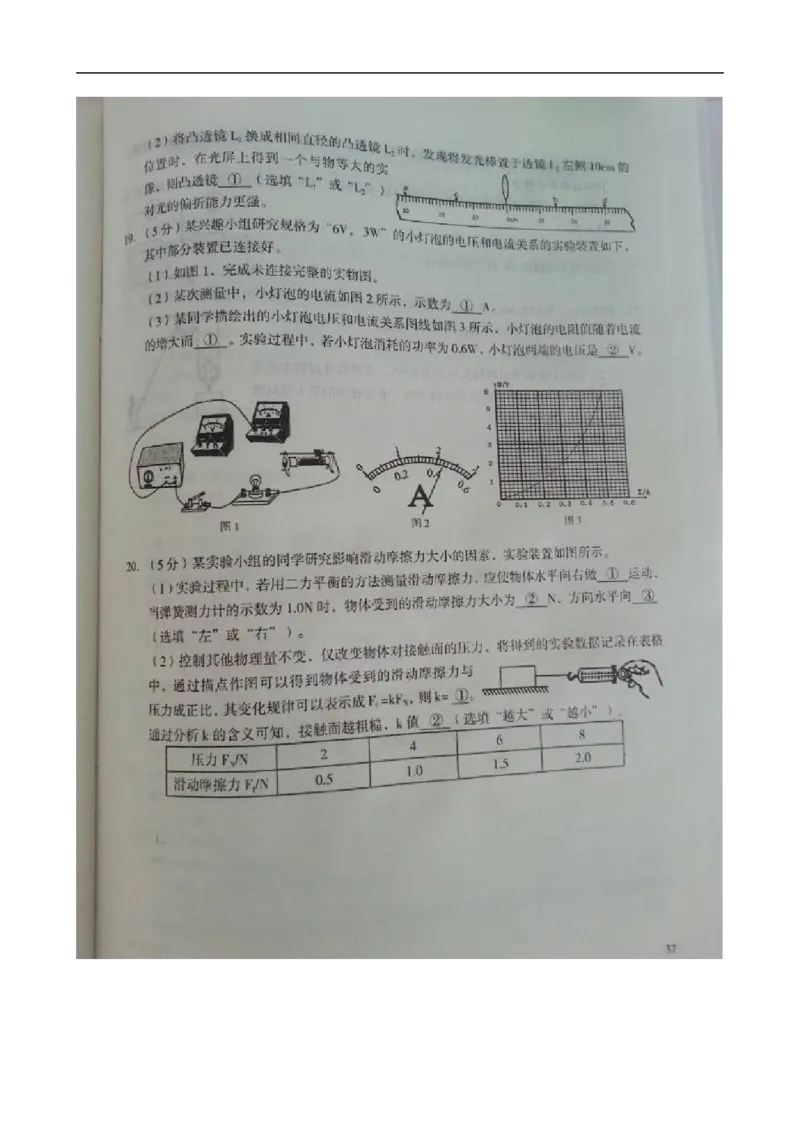

19．
解：（1）将滑动变阻器、电流表与灯泡串联，滑动变阻器已接了上面一个接线柱，可再接上面一个接
线柱；
灯泡的额定电流I= =
=0.5A，所以电流表可选择0～0.6A 的量程；
将电压表与灯泡并联，灯泡的额定电压为6V，电压表应选择0～15V 的量程，如图所示：
（2）由图2 知，电流表的量程选择应为0～0.6A，分度值为0.02A，示数为0.44A；
（3）由图象知，小灯泡的电阻值随着电流的增大而增大；
当灯泡两端的电压为2V 时，灯泡中的电流为0.3A，此时电功率为0.6W，所以若小灯泡消耗的功率
为0.6W．小灯泡两端的电压是2V．
故答案为：（1）见上图；（2）0.44；（3）增大；2．
20．
解：（1）验过程中，应使物体水平向右做匀速直线运动，此时拉力与摩擦力是一对平衡力．
根据二力平衡条件，当弹簧测力计的示数为1.0N 时，物体受到的滑动摩擦力的大小等于拉力等于
1.0N，方向水平向左．
（2）由公式F1=kFv得，k=
=
=0.25
由公式可知，压力相同，k 值越大，摩擦力越大，说明接触面越粗糙．
故答案为：（1）匀速直线；1.0；左；（2）0.25；越大．
五、计算题（本题有2 个小题，每小题5 分，共10 分．每题要有计算过程和必要的文字说明，值给出结果不得
分）

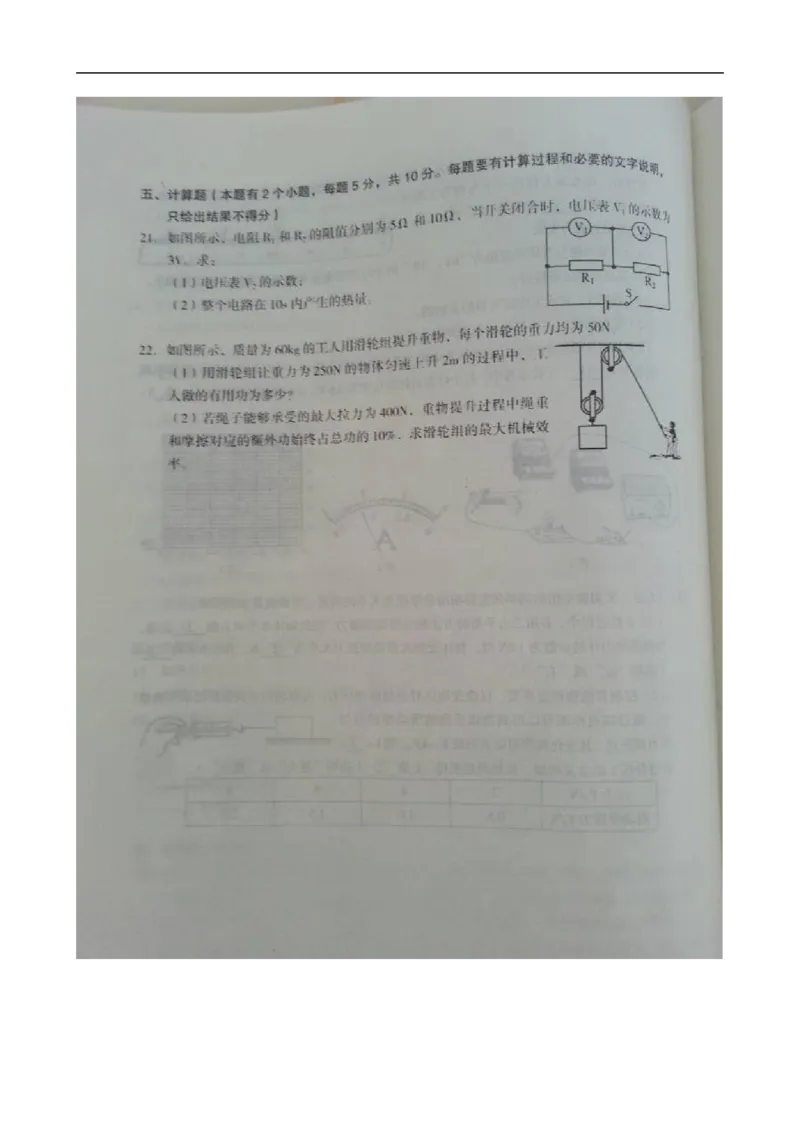

21．
解：由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压．
（1）因串联电路中各处的电流相等，
所以，电路中的电流：
I=
=
=0.6A，
则电压表V2的示数：
U2=IR2=0.6A×10Ω=6V；
（2）因串联电路中总电阻等于各分电阻之和，
所以，整个电路在10s 内产生的热量：
Q=I2（R1+R2）t=（0.6A）2×（5Ω+10Ω）×10s=54J．
答：（1）电压表V2的示数为6V；
（2）整个电路在10s 内产生的热量为54J．
22．解：（1）人做的有用功：
W 有=Gh=250N×2m=500J；
（2）当以绳子能够承受的最大拉力提升物体时，滑轮组的机械效率最大，
由图可知n=2，s=nh，
拉力做的总功：
W 总=Fs=2Fh，
克服动滑轮重力做的额外功：
W 动=G 动h，
重力提升过程中绳子重和摩擦对应的额外功：
W 绳摩=10%W 总=10%×2Fh=0.2Fh，
滑轮组做的有用功：
W 有=W 总﹣W 动﹣W 绳摩=2Fh
G
﹣
动h
0.2Fh=1.8Fh
G
﹣
﹣
动h，
滑轮组的最大机械效率：
η=
×100%=
×100%=
×100%=
×100%=83.75%．
答：（1）人做的有用功为500J；
（2）滑轮组的最大机械效率为83.75%．
