2.5 通信线路工程施工技术
2.5.4 管道线路工程施工技术

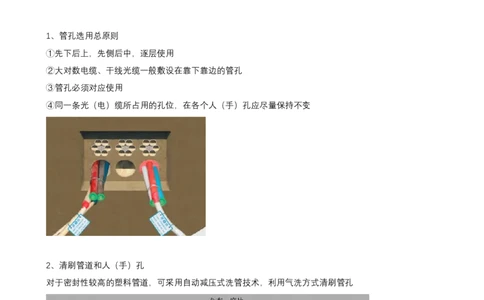

1、管孔选用总原则
①先下后上，先侧后中，逐层使用
②大对数电缆、干线光缆一般敷设在靠下靠边的管孔
③管孔必须对应使用
④同一条光（电）缆所占用的孔位，在各个人（手）孔应尽量保持不变
2、清刷管道和人（手）孔
对于密封性较高的塑料管道，可采用自动减压式洗管技术，利用气洗方式清刷管孔3、子管敷设
（1）在管道的一个管孔内应布放多根塑料子管，每根子管中穿放一条光缆。在孔径90mm的管孔内，应一
次性敷设三根或三根以上的子管；

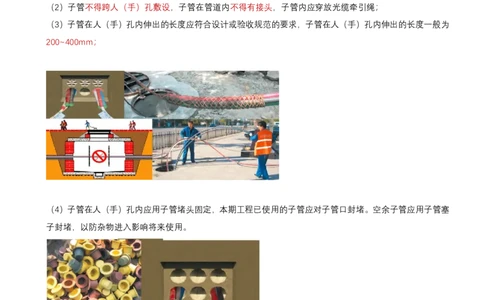

（2）子管不得跨人（手）孔敷设，子管在管道内不得有接头，子管内应穿放光缆牵引绳；
（3）子管在人（手）孔内伸出的长度应符合设计或验收规范的要求，子管在人（手）孔内伸出的长度一般为
200~400mm；
（4）子管在人（手）孔内应用子管堵头固定，本期工程已使用的子管应对子管口封堵。空余子管应用子管塞
子封堵，以防杂物进入影响将来使用。
4、管道光（电）缆敷设

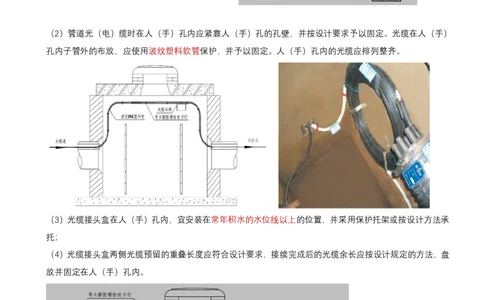

（1）敷设管道光（电）缆时，应在管道进、出口采用保护措施，避免损伤光（电）缆保护层；（2）管道光（电）缆时在人（手）孔内应紧靠人（手）孔的孔壁，并按设计要求予以固定。光缆在人（手）
孔内子管外的布放，应使用波纹塑料软管保护，并予以固定。人（手）孔内的光缆应排列整齐。
（3）光缆接头盒在人（手）孔内，宜安装在常年积水的水位线以上的位置，并采用保护托架或按设计方法承
托；
（4）光缆接头盒两侧光缆预留的重叠长度应符合设计要求，接续完成后的光缆余长应按设计规定的方法，盘
放并固定在人（手）孔内。
（5）光（电）缆和接头在人孔内的排列规则：光（电）缆排放整齐，上、下不得重叠相压，不得互相交叉或从人（手）孔中间直穿；
在人（手）孔内，光缆接头距离两侧管道出口处的长度不应小于400mm；
在人（手）孔内，接头不应放在管道进口处的上方或下方，接头和光缆都不应该阻挡空闲管孔
6、人（手）孔内的光（电）缆应有醒目的识别标识或标志吊牌

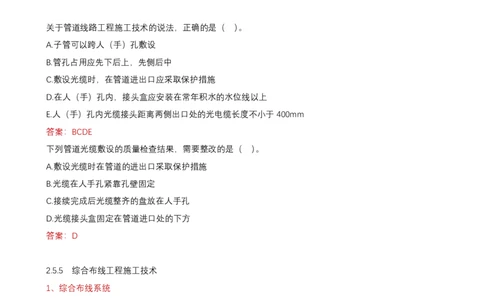

关于管道线路工程施工技术的说法，正确的是（ ）。
A.子管可以跨人（手）孔敷设
B.管孔占用应先下后上，先侧后中
C.敷设光缆时，在管道进出口应采取保护措施
D.在人（手）孔内，接头盒应安装在常年积水的水位线以上
E.人（手）孔内光缆接头距离两侧出口处的光电缆长度不小于400mm
答案：BCDE
下列管道光缆敷设的质量检查结果，需要整改的是（ ）。
A.敷设光缆时在管道的进出口采取保护措施
B.光缆在人手孔紧靠孔壁固定
C.接续完成后光缆整齐的盘放在人手孔
D.光缆接头盒固定在管道进口处的下方
答案：D
2.5.5 综合布线工程施工技术
1、综合布线系统
综合布线系统可以划分为6个子系统，从大范围向小依次为：
建筑群子系统
干线（垂直）子系统
设备间子系统
管理子系统
水平布线子系统
工作区（终端）子系统
1、 综合布线系统在综合布线系统中，与普通用户离得最近的子系统是（ ）。
A.设备间子系统
B.管理子系统
C.水平子系统
D.工作区子系统
答案：D
2.5.6 气流敷设光缆施工技术
1、硅芯管道的敷设
（1）直线段硅芯管道的路由要顺直，沟底要平坦，不得呈波浪形
（2）沟坎处应平缓过渡，转角处的弯曲半径应符合要求
（3）硅芯管道在布放之前，应先将两端口严密封堵，防止水、土及其他杂物进入管内
①塑料管在人（手）孔内余留长度应不小于400mm，以便于气流敷设光缆时设备与塑料管的连接
②塑料管在河、沟、塘水底不得有接头，应整条敷设硅芯管
③硅芯管在人（手）孔内，距上覆和孔底的距离不得小于300mm
④距两侧孔壁不得小于200mm
⑤硅芯管之间的间隔应不小于30mm
⑥人（手）孔的建筑地点应选择在地势平坦、地质稳固、地势较高的地方
2、气吹敷缆的技术要点1.吹缆前应进行保气及导通试验，确认管道无破损漏气或扭伤、无泥土等杂物后方可吹缆
2.吹缆前应将润滑剂加入管内，加入量视管孔内壁光滑程度、管道径路的复杂程度、吹缆的长度、润滑剂的
型号等而确定。润滑剂加入量直接关系到吹缆的长度及速度
3.吹缆时，管道对端必须设专人防护，并保持通信联络，防止试通棒、气吹头等物吹出伤人
4.光缆在吹放、“∞”字预留盘放时，应确保安全。其弯曲半径应不小于规定的要求
3、气吹微缆的优点
1.更快的吹缆速度
2.适用范围广，适用于室外光缆网络的各个部分（长途网、接入网）
3.灵活的大楼布线和线路分歧
4.光缆接头少，可以在任何地方、任何时候改变光缆通道
5.可以在不开挖的基础上随时对现有的管道进行扩容
6.新的敷缆技术可以随时满足商业和客户对网络的需求
7.初期建设成本低，投资随着需求的增长而增长
采用气流敷设光缆时，吹缆前应将适量润滑剂加入管内。润滑剂加入量直接关系到（ ）。
A.管孔内壁光滑度
B.吹缆长度及速度
C.管道径路坡度
D.管道径路弯曲度
答案：B
下列不属于气吹微缆技术特点的是（ ）。
A.初期建设成本高
B.应用范围广
C.光缆接头少，可以在任何地方、任何时候改变光缆通道
D.更快的吹缆速度
答案：A
学习总结
重点 架空、直埋、管道线路施工技术
知识
难点 架空、直埋、管道线路施工技术
重要度 ★★★★★
