考点35 电场能的性质
1. 3 年真题考点分布
题型
选择题、解答题
高考考点
1. 电势高低及电势能大小的比较；
2. 电场中电场强度和电势差的关系；
3. 电场线、等势面及带电粒子的运动轨迹问题
4. 电场中的图像问题；
5. 电场力做功与功能关系；
新高考
2023
广东卷9 题、山东卷11 题、浙江卷12 题、湖北卷3 题、辽宁卷9 题、海南卷
12 题、全国乙卷20 题、上海卷8 题、
2022
天津卷2 题、福建卷3 题、重庆卷8 题、海南卷8 题、江苏卷9 题、浙江卷9
题、广东卷8 题、河北卷6 题、湖南卷2 题、全国乙卷20 题、浙江春招11 题
2021
江苏卷10 题、海南卷11 题、湖北卷8 题、辽宁卷6 题、天津卷8 题、北京卷
9 题、山东卷6 题、浙江卷1 题、广东卷6 题、全国乙卷19 题、全国甲卷19
题、河北卷10 题
2. 命题规律及备考策略
【命题规律】近3 年新高考卷对于本节内容的考查共计31 次，主要考查：
1. 电势高低及电势能大小的比较；
2. 电场中电场强度和电势差的关系；
3. 电场线、等势面及带电粒子的运动轨迹问题；
4. 电场中的图像问题；
5. 电场力做功与功能关系；
【备考策略】熟练理解并掌握点电荷周围的电场和电势的分布情况，掌握电场线和等势面的特点；理解带
电粒子在电场中运动的能量变化，并利用功能关系解决能量问题；理解电场中的图像所表达
的物理含义，并能分析图线的变化处理粒子的运动和能量变化情况；掌握在匀强电场中利用
电场力做功的计算方法和能量变化情况。
【命题预测】本节内容即可单独命题，也可与运动学、动力学和磁场等知识结合在一起，本节内容在高考
中题型难度覆盖较广，及可靠查电荷的平面运动情况，空间运动也是近今年的常考范围。
2024 年考生可适当加大本节内容的刷题量。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

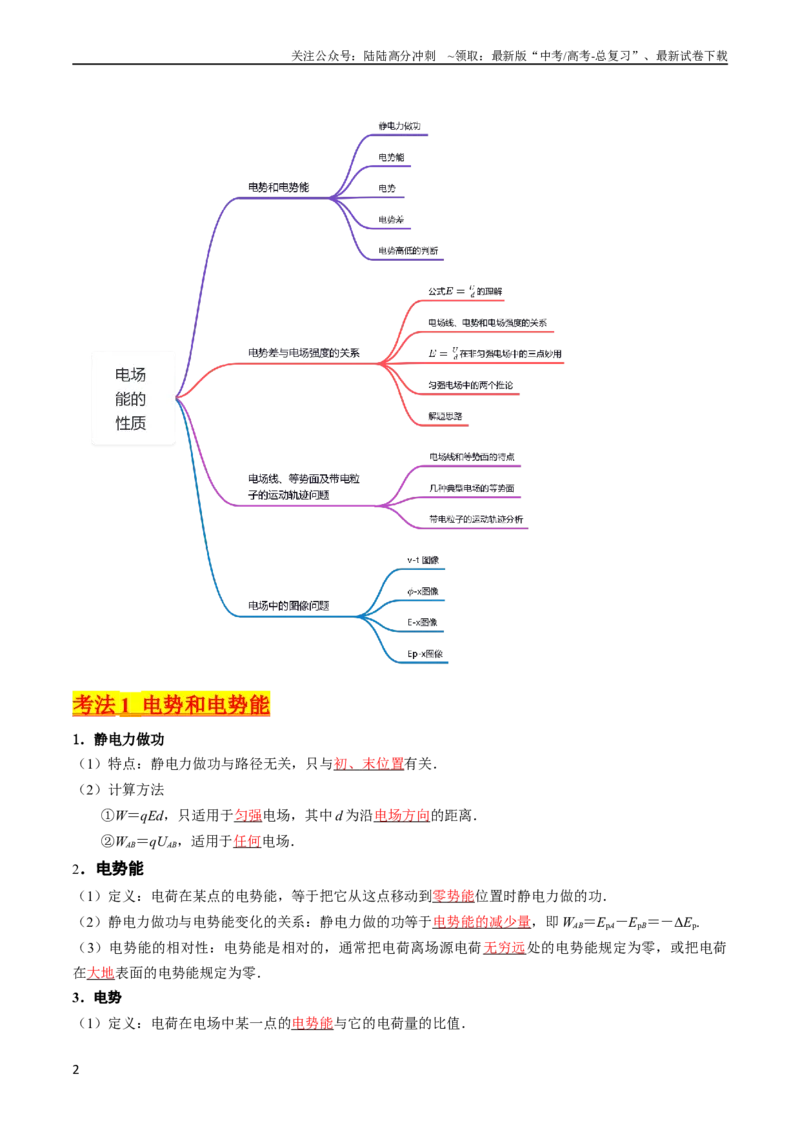

考法
1 电势和电势能
1．静电力做功
（1）特点：静电力做功与路径无关，只与初、末位置有关．
（2）计算方法
①W＝qEd，只适用于匀强电场，其中d 为沿电场方向的距离．
②WAB＝qUAB，适用于任何电场．
2．电势能
（1）定义：电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功．
（2）静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量，即WAB＝EpA－EpB＝－ΔEp.
（3）电势能的相对性：电势能是相对的，通常把电荷离场源电荷无穷远处的电势能规定为零，或把电荷
在大地表面的电势能规定为零．
3．电势
（1）定义：电荷在电场中某一点的电势能与它的电荷量的比值．
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

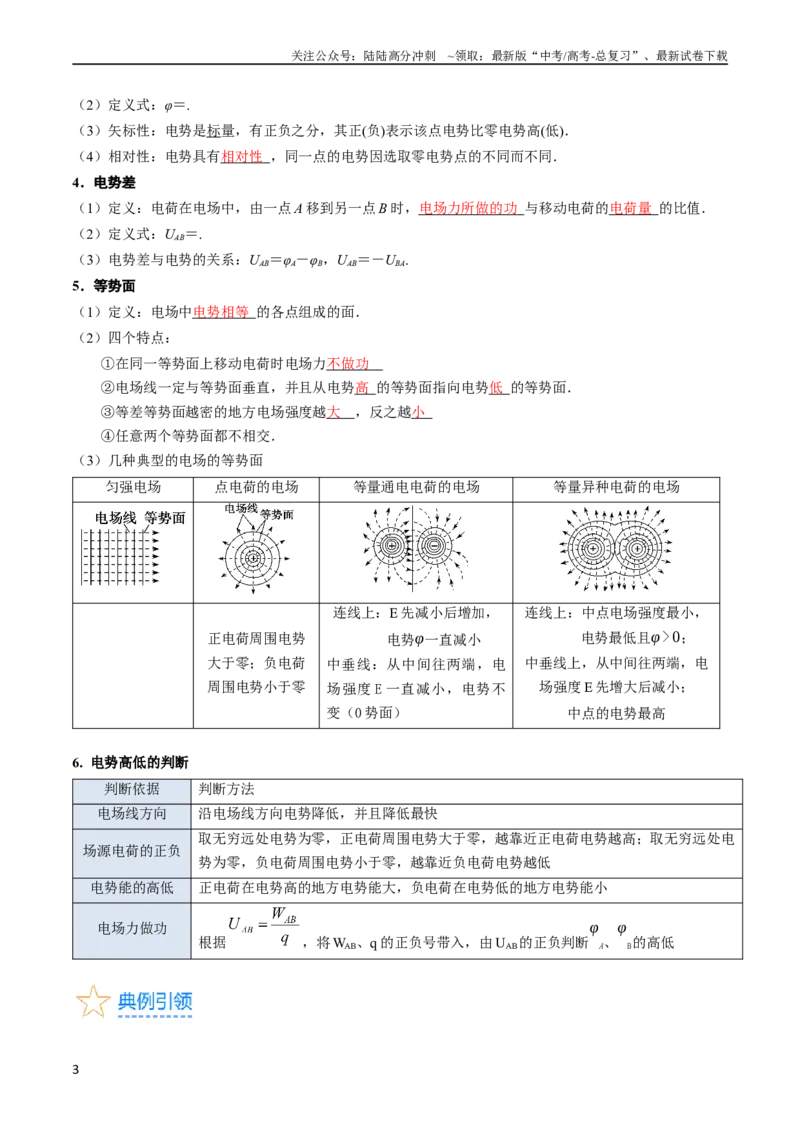

（2）定义式：φ＝.
（3）矢标性：电势是标量，有正负之分，其正(负)表示该点电势比零电势高(低)．
（4）相对性：电势具有相对性
，同一点的电势因选取零电势点的不同而不同．
4．电势差
（1）定义：电荷在电场中，由一点A 移到另一点B 时，电场力所做的功
与移动电荷的电荷量
的比值．
（2）定义式：UAB＝.
（3）电势差与电势的关系：UAB＝φA－φB，UAB＝－UBA.
5．等势面
（1）定义：电场中电势相等
的各点组成的面．
（2）四个特点：
①在同一等势面上移动电荷时电场力不做功
②电场线一定与等势面垂直，并且从电势高
的等势面指向电势低
的等势面．
③等差等势面越密的地方电场强度越大
，反之越小
④任意两个等势面都不相交．
（3）几种典型的电场的等势面
匀强电场
点电荷的电场
等量通电电荷的电场
等量异种电荷的电场
正电荷周围电势
大于零；负电荷
周围电势小于零
连线上：E 先减小后增加，
电势φ一直减小
中垂线：从中间往两端，电
场强度E 一直减小，电势不
变（0 势面）
连线上：中点电场强度最小，
电势最低且φ>0；
中垂线上，从中间往两端，电
场强度E 先增大后减小；
中点的电势最高
6. 电势高低的判断
判断依据
判断方法
电场线方向
沿电场线方向电势降低，并且降低最快
场源电荷的正负
取无穷远处电势为零，正电荷周围电势大于零，越靠近正电荷电势越高；取无穷远处电
势为零，负电荷周围电势小于零，越靠近负电荷电势越低
电势能的高低
正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能小
电场力做功
根据
，将WAB、q 的正负号带入，由UAB的正负判断
φ
A、
φ
B的高低
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
角度
1 ：根据带电粒子的运动轨迹判断运动、受力和电势高低
【典例1】（2023·全国·统考高考真题）在一些电子显示设备中，让阴极发射的电子束通过适当的非匀强电
场，可以使发散的电子束聚集。下列4 幅图中带箭头的实线表示电场线，如果用虚线表示电子可能的运动
轨迹，其中正确的是（ ）
A．
B．
C．
D．
【答案】A
【详解】A．电子做曲线运动满足合力指向轨迹凹侧，A 正确；
B．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有
可见与电场力的受力特点相互矛盾，B 错误；
C．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有
可见与电场力的受力特点相互矛盾，C 错误；
D．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有
可见与电场力的受力特点相互矛盾，D 错误；
故选A。
角度
2 ：等量异种电荷周围电势、电势能高低的判断
【典例2】（2022·河北·统考高考真题）如图，真空中电荷量为
和
的两个点电荷分别位于
点
与
点，形成一个以
延长线上
点为球心，电势为零的等势面（取无穷处电势为零），
为
连线
上的一点，S 为等势面与直线
的交点，
为等势面上的一点，下列说法正确的是（ ）
A．
点电势低于点电势
B．
点电场强度方向指向O 点
C．除无穷远处外，MN 直线上还存在两个电场强度为零的点D．将正试探电荷
从T 点移到P 点，静
电力做正功
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

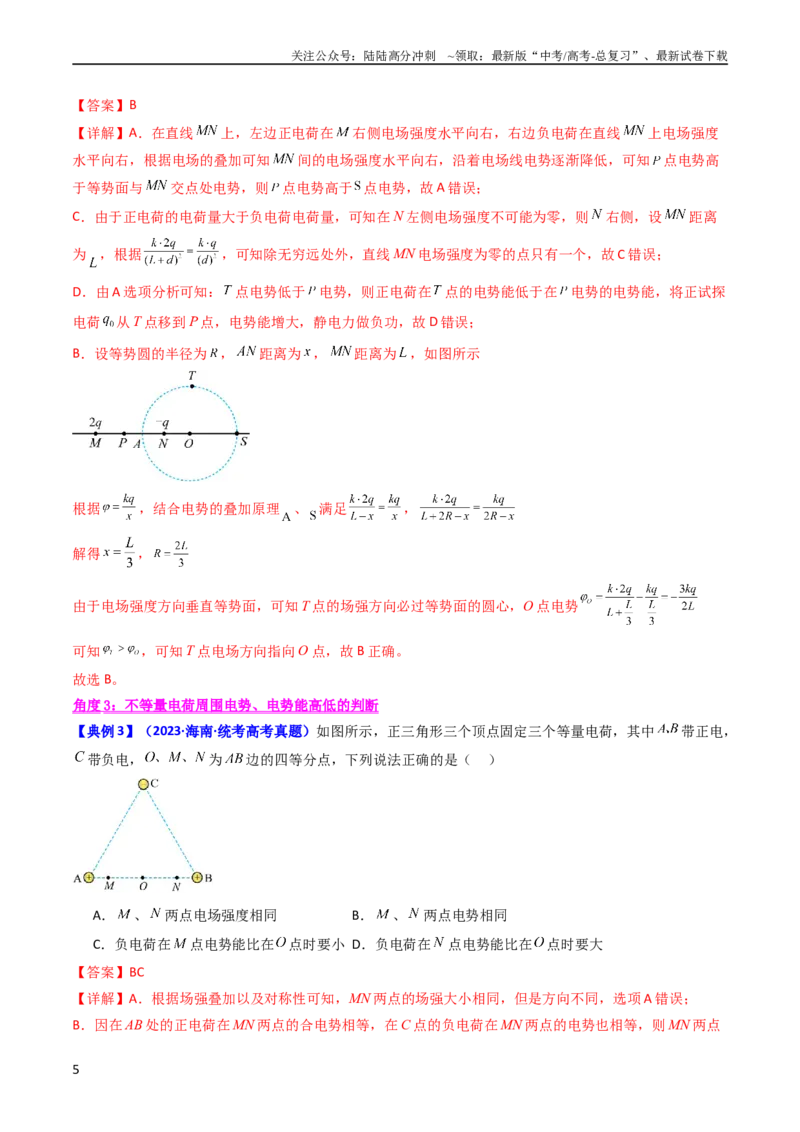

【答案】B
【详解】A．在直线
上，左边正电荷在
右侧电场强度水平向右，右边负电荷在直线
上电场强度
水平向右，根据电场的叠加可知
间的电场强度水平向右，沿着电场线电势逐渐降低，可知
点电势高
于等势面与
交点处电势，则
点电势高于点电势，故A 错误；
C．由于正电荷的电荷量大于负电荷电荷量，可知在N 左侧电场强度不可能为零，则
右侧，设
距离
为
，根据
，可知除无穷远处外，直线MN 电场强度为零的点只有一个，故C 错误；
D．由A 选项分析可知：
点电势低于
电势，则正电荷在
点的电势能低于在
电势的电势能，将正试探
电荷
从T 点移到P 点，电势能增大，静电力做负功，故D 错误；
B．设等势圆的半径为
，
距离为
，
距离为
，如图所示
根据
，结合电势的叠加原理
、满足
，
解得
，
由于电场强度方向垂直等势面，可知T 点的场强方向必过等势面的圆心，O 点电势
可知
，可知T 点电场方向指向O 点，故B 正确。
故选B。
角度
3 ：不等量电荷周围电势、电势能高低的判断
【典例3】（2023·海南·统考高考真题）如图所示，正三角形三个顶点固定三个等量电荷，其中
带正电，
带负电，
为
边的四等分点，下列说法正确的是（ ）
A．
、
两点电场强度相同
B．
、
两点电势相同
C．负电荷在
点电势能比在
点时要小D．负电荷在
点电势能比在
点时要大
【答案】BC
【详解】A．根据场强叠加以及对称性可知，MN 两点的场强大小相同，但是方向不同，选项A 错误；
B．因在AB 处的正电荷在MN 两点的合电势相等，在C 点的负电荷在MN 两点的电势也相等，则MN 两点
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

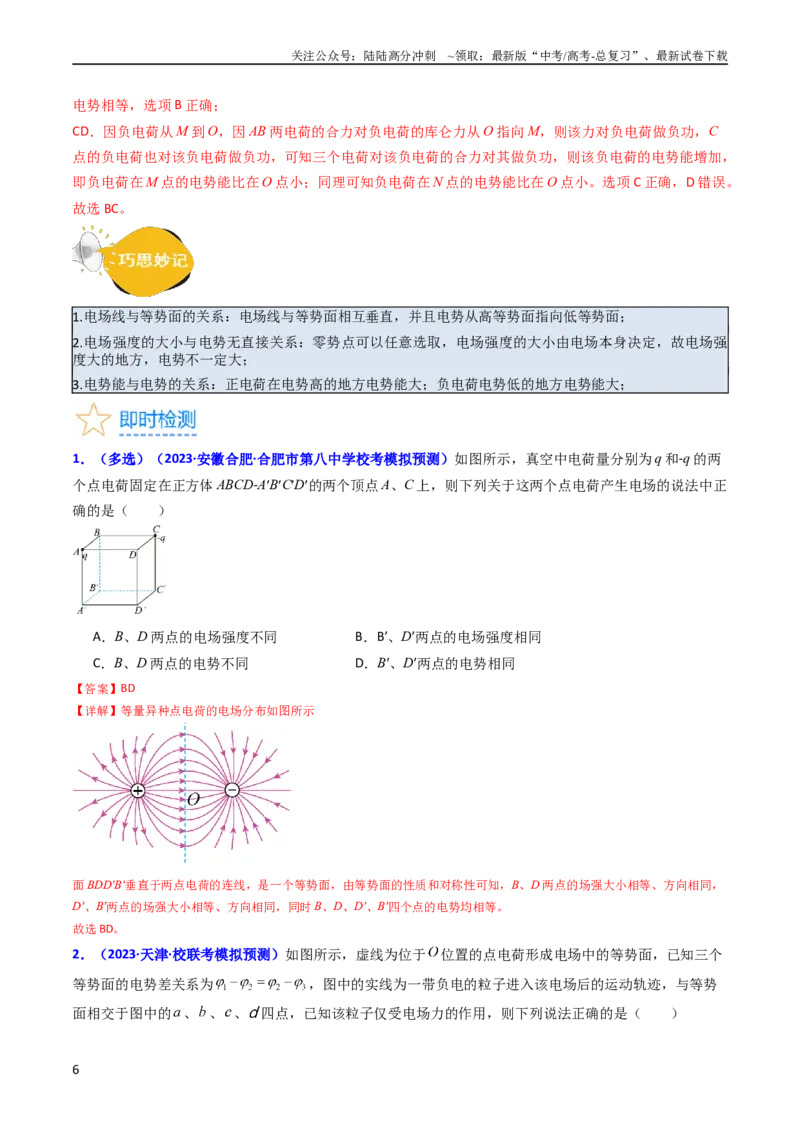

电势相等，选项B 正确；
CD．因负电荷从M 到O，因AB 两电荷的合力对负电荷的库仑力从O 指向M，则该力对负电荷做负功，C
点的负电荷也对该负电荷做负功，可知三个电荷对该负电荷的合力对其做负功，则该负电荷的电势能增加，
即负电荷在M 点的电势能比在O 点小；同理可知负电荷在N 点的电势能比在O 点小。选项C 正确，D 错误。
故选BC。
1.电场线与等势面的关系：电场线与等势面相互垂直，并且电势从高等势面指向低等势面；
2.电场强度的大小与电势无直接关系：零势点可以任意选取，电场强度的大小由电场本身决定，故电场强
度大的地方，电势不一定大；
3.电势能与电势的关系：正电荷在电势高的地方电势能大；负电荷电势低的地方电势能大；
1．（多选）（2023·安徽合肥·合肥市第八中学校考模拟预测）如图所示，真空中电荷量分别为q 和-q 的两
个点电荷固定在正方体ABCD-ABCD的两个顶点A、C 上，则下列关于这两个点电荷产生电场的说法中正
确的是（ ）
A．B、D 两点的电场强度不同
B．B′、D′两点的电场强度相同
C．B、D 两点的电势不同
D．B′、D′两点的电势相同
【答案】BD
【详解】等量异种点电荷的电场分布如图所示
面BDD′B′垂直于两点电荷的连线，是一个等势面，由等势面的性质和对称性可知，B、D 两点的场强大小相等、方向相同，
D′、B′两点的场强大小相等、方向相同，同时B、D、D′、B′四个点的电势均相等。
故选BD。
2．（2023·天津·校联考模拟预测）如图所示，虚线为位于
位置的点电荷形成电场中的等势面，已知三个
等势面的电势差关系为
，图中的实线为一带负电的粒子进入该电场后的运动轨迹，与等势
面相交于图中的
、
、、
四点，已知该粒子仅受电场力的作用，则下列说法正确的是（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

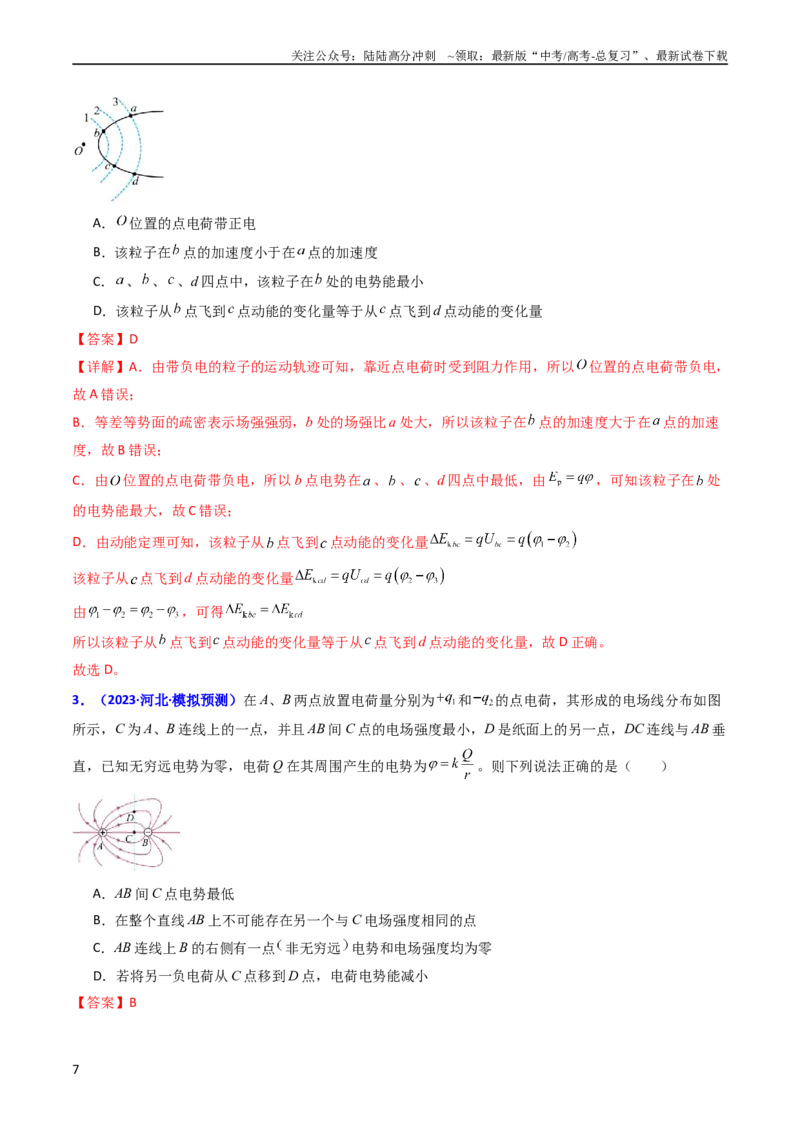

A．
位置的点电荷带正电
B．该粒子在
点的加速度小于在
点的加速度
C．
、
、、d 四点中，该粒子在
处的电势能最小
D．该粒子从
点飞到点动能的变化量等于从点飞到d 点动能的变化量
【答案】D
【详解】A．由带负电的粒子的运动轨迹可知，靠近点电荷时受到阻力作用，所以
位置的点电荷带负电，
故A 错误；
B．等差等势面的疏密表示场强强弱，b 处的场强比a 处大，所以该粒子在
点的加速度大于在
点的加速
度，故B 错误；
C．由
位置的点电荷带负电，所以b 点电势在
、
、、d 四点中最低，由
，可知该粒子在
处
的电势能最大，故C 错误；
D．由动能定理可知，该粒子从
点飞到点动能的变化量
该粒子从点飞到d 点动能的变化量
由
，可得
所以该粒子从
点飞到点动能的变化量等于从点飞到d 点动能的变化量，故D 正确。
故选D。
3．（2023·河北·模拟预测）在A、B 两点放置电荷量分别为
和
的点电荷，其形成的电场线分布如图
所示，C 为A、B 连线上的一点，并且AB 间C 点的电场强度最小，D 是纸面上的另一点，DC 连线与AB 垂
直，已知无穷远电势为零，电荷Q 在其周围产生的电势为
。则下列说法正确的是（ ）
A．AB 间C 点电势最低
B．在整个直线AB 上不可能存在另一个与C 电场强度相同的点
C．AB 连线上B 的右侧有一点非无穷远电势和电场强度均为零
D．若将另一负电荷从C 点移到D 点，电荷电势能减小
【答案】B
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

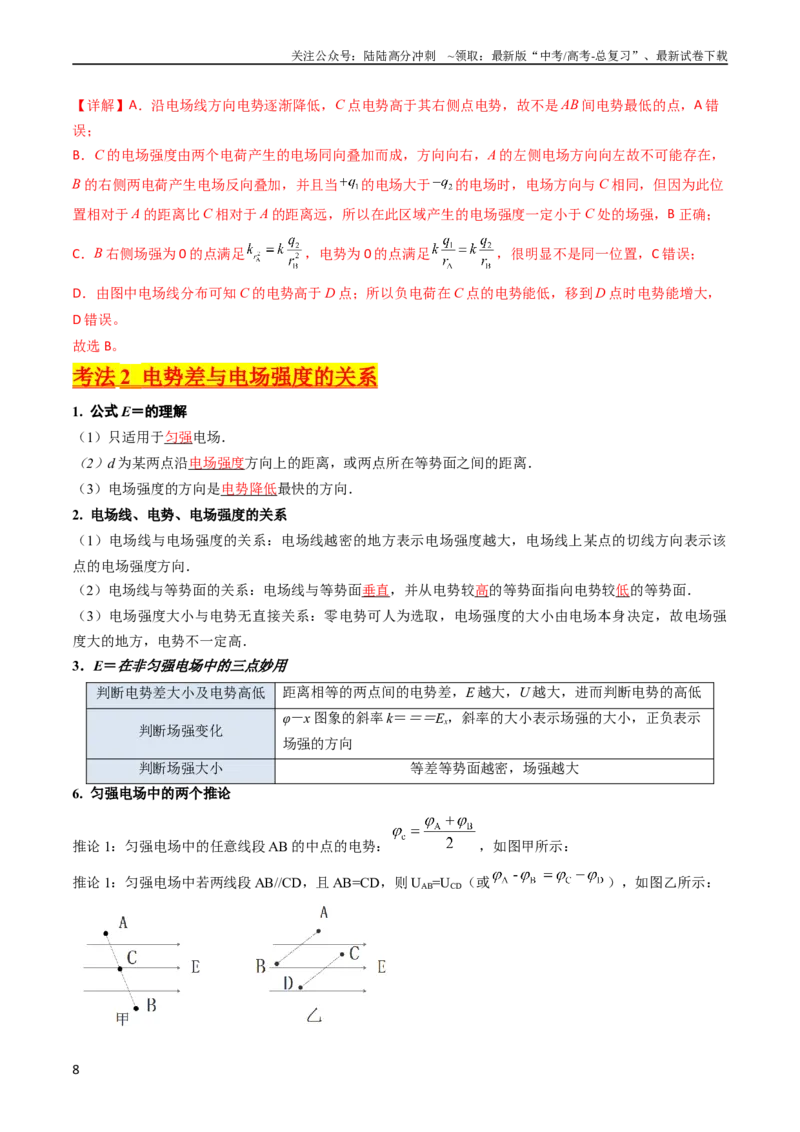

【详解】A．沿电场线方向电势逐渐降低，C 点电势高于其右侧点电势，故不是AB 间电势最低的点，A 错
误；
B．C 的电场强度由两个电荷产生的电场同向叠加而成，方向向右，A 的左侧电场方向向左故不可能存在，
B 的右侧两电荷产生电场反向叠加，并且当
的电场大于
的电场时，电场方向与C 相同，但因为此位
置相对于A 的距离比C 相对于A 的距离远，所以在此区域产生的电场强度一定小于C 处的场强，B 正确；
C．B 右侧场强为0 的点满足
，电势为0 的点满足
，很明显不是同一位置，C 错误；
D．由图中电场线分布可知C 的电势高于D 点；所以负电荷在C 点的电势能低，移到D 点时电势能增大，
D 错误。
故选B。
考法
2 电势差与电场强度的关系
1. 公式E＝的理解
（1）只适用于匀强电场．
（2）d 为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．
（3）电场强度的方向是电势降低最快的方向．
2. 电场线、电势、电场强度的关系
（1）电场线与电场强度的关系：电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该
点的电场强度方向．
（2）电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．
（3）电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强
度大的地方，电势不一定高．
3．E＝在非匀强电场中的三点妙用
判断电势差大小及电势高低
距离相等的两点间的电势差，E 越大，U 越大，进而判断电势的高低
判断场强变化
φ－x 图象的斜率k＝＝＝Ex，斜率的大小表示场强的大小，正负表示
场强的方向
判断场强大小
等差等势面越密，场强越大
6. 匀强电场中的两个推论
推论1：匀强电场中的任意线段AB 的中点的电势：
，如图甲所示：
推论1：匀强电场中若两线段AB//CD，且AB=CD，则UAB=UCD（或
），如图乙所示：
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

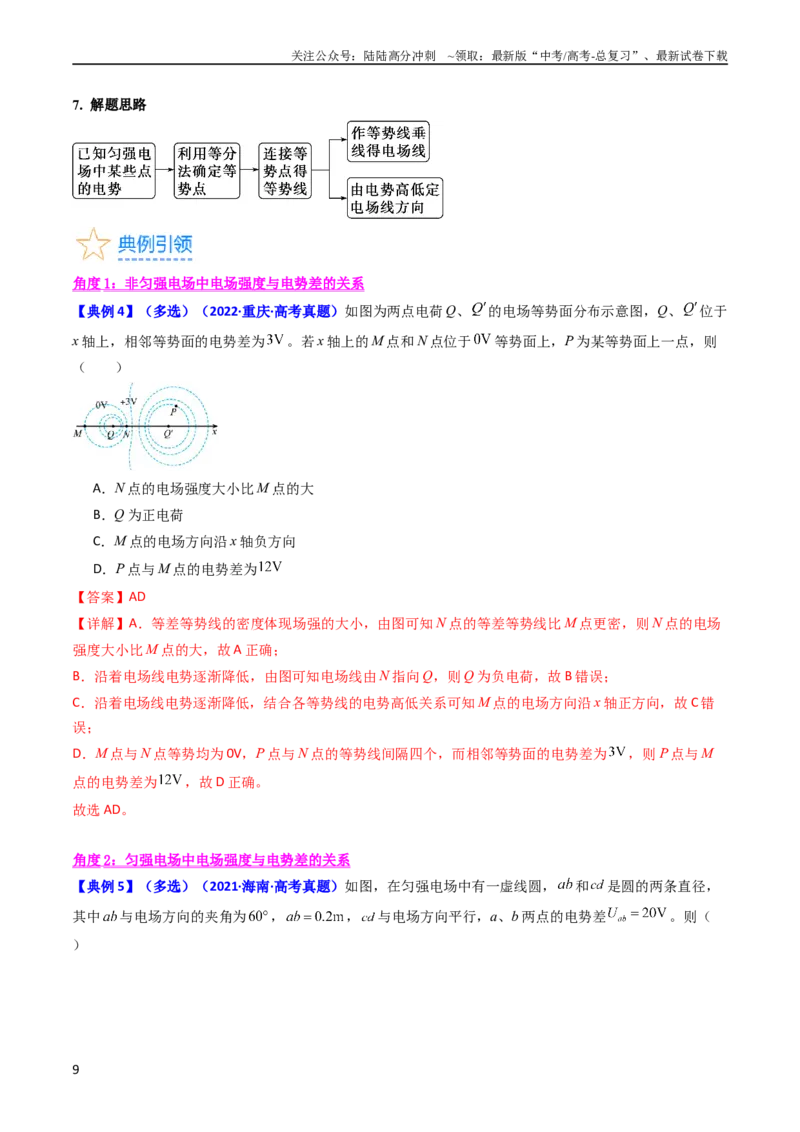

7. 解题思路
角度
1 ：非匀强电场中电场强度与电势差的关系
【典例4】（多选）（2022·重庆·高考真题）如图为两点电荷Q、
的电场等势面分布示意图，Q、
位于
x 轴上，相邻等势面的电势差为
。若x 轴上的M 点和N 点位于
等势面上，P 为某等势面上一点，则
（ ）
A．N 点的电场强度大小比M 点的大
B．Q 为正电荷
C．M 点的电场方向沿x 轴负方向
D．P 点与M 点的电势差为
【答案】AD
【详解】A．等差等势线的密度体现场强的大小，由图可知N 点的等差等势线比M 点更密，则N 点的电场
强度大小比M 点的大，故A 正确；
B．沿着电场线电势逐渐降低，由图可知电场线由N 指向Q，则Q 为负电荷，故B 错误；
C．沿着电场线电势逐渐降低，结合各等势线的电势高低关系可知M 点的电场方向沿x 轴正方向，故C 错
误；
D．M 点与N 点等势均为0V，P 点与N 点的等势线间隔四个，而相邻等势面的电势差为
，则P 点与M
点的电势差为
，故D 正确。
故选AD。
角度
2 ：匀强电场中电场强度与电势差的关系
【典例5】（多选）（2021·海南·高考真题）如图，在匀强电场中有一虚线圆，
和
是圆的两条直径，
其中
与电场方向的夹角为
，
，
与电场方向平行，a、b 两点的电势差
。则（
）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

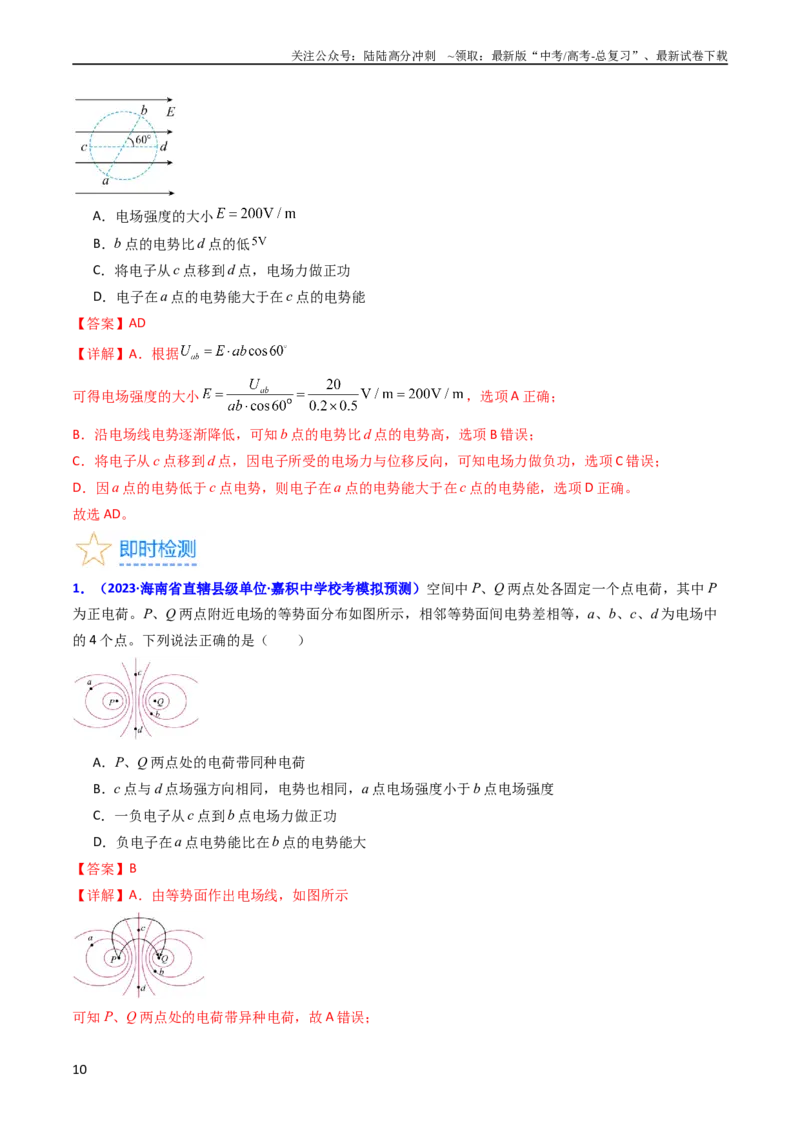

A．电场强度的大小
B．b 点的电势比d 点的低
C．将电子从c 点移到d 点，电场力做正功
D．电子在a 点的电势能大于在c 点的电势能
【答案】AD
【详解】A．根据
可得电场强度的大小
，选项A 正确；
B．沿电场线电势逐渐降低，可知b 点的电势比d 点的电势高，选项B 错误；
C．将电子从c 点移到d 点，因电子所受的电场力与位移反向，可知电场力做负功，选项C 错误；
D．因a 点的电势低于c 点电势，则电子在a 点的电势能大于在c 点的电势能，选项D 正确。
故选AD。
1．（2023·海南省直辖县级单位·嘉积中学校考模拟预测）空间中P、Q 两点处各固定一个点电荷，其中P
为正电荷。P、Q 两点附近电场的等势面分布如图所示，相邻等势面间电势差相等，a、b、c、d 为电场中
的4 个点。下列说法正确的是（ ）
A．P、Q 两点处的电荷带同种电荷
B．c 点与d 点场强方向相同，电势也相同，a 点电场强度小于b 点电场强度
C．一负电子从c 点到b 点电场力做正功
D．负电子在a 点电势能比在b 点的电势能大
【答案】B
【详解】A．由等势面作出电场线，如图所示
可知P、Q 两点处的电荷带异种电荷，故A 错误；
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．根据点电荷场强决定式
以及场强的叠加原理可知，c 点与d 点场强方向相同，因为c 点与d 点在
同一等势面上，所以c 点与d 点电势也相同，又因b 点等差等势面比a 点密集，可知b 点场强较大，即a 点
电场强度小于b 点电场强度，故B 正确；
C．电场线从高电势面指向低电势面，所以c 点电势高于b 点电势，由
可知，c 点电势能低于b 点电
势能，所以一负电子从c 点到b 点电场力做负功，故C 错误；
D．因为a 点电势高于b 点电势，由
可知电子在a 点电势能比在b 点的电势能小，故D 错误。
故选B。
2.（多选）（2023·福建泉州·泉州五中校考一模）匀强电场中有一个立方体空间，立方体上表面为ABCD，
下表面为PMRS，立方体的边长为1cm，以P 为坐标原点建立三维直角坐标系，如图所示，已知B、D、R
三点的电势均为2V，C 点的电势为4V，则下列判断中正确的是 （ ）
A．匀强电场方向沿z 轴负方向
B．P 点的电势为0
C．C、P 两点间的电势差为6V
D．电场强度大小为
V/m
【答案】CD
【详解】A．已知B、D、R 三点的电势均为2V，C 点的电势为4V，可知BDR 所在的平面为等势面，电场
线与等势面垂直，且由高电势点指向低电势点，可知场强方向由C 点垂直平面BDR 指向P 点，故A 错误；
BC．因
可得φM=0，由
，可得φS=0
而
，可得φP=-2V，则UCP=6V，故B 错误，C 正确；
D．电场强度
，故D 正确。
故选CD。
3．（2023·广东·模拟预测）如图所示，在匀强电场中的O 点固定一点电荷+Q，a、b、c、d、e、f 为以O 点
为球心的同一球面上的点，aecf 平面与电场线平行，bed 平面与电场线垂直，下列判断中正确的是
（ ）
A．a、c 两点电势相等
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．b、d 两点的电场强度相同
C．将点电荷+q 从球面上d 点移到e 点，电场力做功为零
D．将点电荷+q 从球面上b 点移到c 点，电场力做功为零
【答案】C
【详解】AD．根据点电荷形成的电场可知，a、c 两点距离点电荷的距离相等，则可知电势相同，但a、c
两点又同时处在匀强电场中，而沿着电场线的方向电势降低，根据电势叠加原理可知，b 点的电势高于c
点的电势，因此将点电荷+q 从球面上b 点移到c 点，电场力做正功，AD 错误；
B．根据场强的叠加原理可知，b、d 两点的电场强度大小相同，方向不同，B 错误；
C．bed 平面与电场线垂直，若只有匀强电场，则可知平面bed 为等势面，而d、e 两点又位于点电荷所在的
球面上，若只有该点电荷，则可知d、e 两点所在的球面为等势面，根据电势叠加原理可知，在该复合电场
中，d、e 两点电势仍然相等，因此将点电荷+q 从球面上d 点移到e 点，电场力做功为零，C 正确。
故选C。
考法
3 电场线、等势面及带电粒子的运动轨迹问题
1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．
2. 带电粒子运动轨迹的分析
（1）判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向．
（2）判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹的凹侧，再根据
粒子的正、负判断场强的方向．
（3）判断电场力做功的正、负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能
减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．
【典例6】（多选）（2021·天津·高考真题）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，
相邻等势面间的电势差相等。虚线
是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P 点。
下列说法正确的是（ ）
A．两点电荷可能是异种点电荷
B．A 点的电场强度比B 点的大
C．A 点的电势高于B 点的电势
D．电子运动到P 点时动能最小
【答案】CD
【详解】A．根据电荷间等势面的分布情况可知两点电荷时同种电荷，又根据电子在该电场中的运动轨迹
可判断电子一直受到排斥的力，故可知两点电荷为同种负电荷；故A 错误；
B．根据等势面的疏密程度可以判断A 点的电场强度比B 点的小，故B 错误；
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．因为两点电荷是同种负电荷，电场线指向负电荷，故可知A 点的电势高于B 点的电势，故C 正确；
D．根据电子的运动轨迹和电场线的方向可知由M 到P 电场力做负功，由P 到N 电场力做正功；由M 到P
动能减小，由P 到N 动能增加，故电子运动到P 点时动能最小，故D 正确。
故选CD。
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化
等．
(3)根据动能定理或能量守恒定律判断动能的变化情况．
1．（多选）（2023·辽宁·模拟预测）图中的一组平行实线可能是电场线也可能是等势线，一个电子在电场
力作用下从a 点运动到b 点的运动轨迹如图中虚线所示，下列说法正确的是（ ）
A．如果实线是等势面，则a 点的电势比b 点的电势高
B．如果实线是电场线，则a 点的电势比b 点的电势高
C．如果实线是等势面，则电子在a 点的动能比在b 点的动能小
D．如果实线是电场线，则电子在a 点的电势能比在b 点的电势能大
【答案】AD
【详解】AC．若实线是等势面，由于电场线与等势面垂直，电子所受电场力指向轨迹凹面，所以方向向下，
则电场线方向向上，则a 点的电势比b 点高。从a 到b 电场力对电子做负功，所以电子动能减少，则电子
在a 点的动能比在b 点的动能大，故A 正确，C 错误；
BD．若图中实线是电场线，电子所受的电场力指向轨迹凹面，所以方向水平向右，电场线方向水平向左，
则a 点的电势比b 点低，由于从a 点运动到b 点电场力对电子做正功，所以电子的动能增加，电势能减小，
所以电子在a 点的电势能比在b 点的电势能大，故B 错误，D 正确。
故选AD。
2.（单选）（2023·浙江·模拟预测）一接地金属板垂直纸面水平放置，在金属板延长线上垂直纸面放置一均
匀带电金属棒，如图为两者周围的电场线和等势线分布图，
、
为同一实线弧上两点，、
为同一虚线
弧上两点，则（ ）
带电粒子在电场中运动轨迹问题的分析方法
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
、
两点电势相等
B．、
两点电场强度相同
C．金属板上产生的感应电荷均匀分布
D．电子从移到
，电场力做正功
【答案】A
【详解】AB．结合电场线和等势线的关系可知，实线是等势线，虚线是电场线，故
、
两点电势相等，
、
两点电场强度不同，A 正确，B 错误；
C．结合感应起电知识可知，靠近带电金属棒一侧的金属板上产生的感应电荷较多，C 错误；
D．金属棒所带电荷的电性未知，无法判断、
两点的电势关系，电子从移到
，电场力的做功情况未
知，D 错误。
故选A。
考法
4 电场中的图像问题
几种常见电场图象的特点及规律
v t 图象
根据v t 图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场
的方向、电势高低及电势能变化
φ x 图象
(1)电场强度的大小等于φ x 图线的斜率大小，电场强度为零处，φ x 图线存在极值，
其切线的斜率为零；
(2)在φ x 图象中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度
的方向；
(3)在φ x 图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正
负，然后做出判断
Ex 图象
(1)反映了电场强度随位移变化的规律；
(2)E＞0 表示场强沿x 轴正方向，E＜0 表示场强沿x 轴负方向；
(3)图线与x 轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电
势高低根据电场方向判定
Epx 图象
(1)反映了电势能随位移变化的规律；
(2)图线的切线斜率大小等于电场力大小；
(3)进一步判断场强、动能、加速度等随位移的变化情况
角度
1 ：
E-x
图像分析
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【典例7】（2023·湖北·模拟预测）已知均匀带电球体在其外部产生的电场与一个位于球心的、电荷量相等
的点电荷产生的电场相同，而均匀带电球売在其内部任意一点形成的电场强度为零。如图甲所示，真空中
有一半径为R、电荷量为＋Q 的均匀带电球体，以球心为坐标原点，沿半径方向建立x 轴。理论分析表明，
x 轴上各点的场强随x 变化关系如图乙所示，静电力常量为k，则（ ）
A． x2处场强大小为
B．均匀带电球体为等势体
C． x1处电势低于R 处电势
D．假设将试探电荷沿x 轴移动，则从x1移到R 处和从R 移到x2处电场力做功相同
【答案】A
【详解】A．计算x2处的电场强度时，可把带电球体等效为位于原点的点电荷，则x2处场强大小为
x2与x1的电场强度相等，R 以内x 处
所以x2处场强大小为
，故A 正确；
BC．由题图乙可知，球内部由O 到球表面区间电场强度均匀增大，所以内部电场为非匀强电场，x 轴上O
点右侧的电场方向始终是向右的，沿着电场的方向电势逐渐减小，可知x1处电势高于R 处电势，故BC 错
误；
D．E－x 图像与x 轴所围面积表示电势差，由题图乙可知两处面积不相等，所以x1处与球表面、球表面与
x2处的电势差不同，则将试探电荷沿x 轴从x1移到R 处和从R 移到x2处电场力做功不相同，故D 错误。
故选A。
角度
2 ：
φ -x
图像分析
【典例8】（2021·山东·高考真题）如图甲所示，边长为a 的正方形，四个顶点上分别固定一个电荷量为
的点电荷；在
区间，x 轴上电势
的变化曲线如图乙所示。现将一电荷量为
的点电荷P
置于正方形的中心O 点，此时每个点电荷所受库仑力的合力均为零。若将P 沿x 轴向右略微移动后，由静
止释放，以下判断正确的是（ ）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
，释放后P 将向右运动
B．
，释放后P 将向左运动
C．
，释放后P 将向右运动
D．
，释放后P 将向左运动
【答案】C
【详解】对y 轴正向的点电荷，由平衡知识可得
解得
因在
区间内沿x 轴正向电势升高，则场强方向沿x 轴负向，则将P 沿x 轴正向向右略微移动后
释放，P 受到向右的电场力而向右运动。
故选C。
角度
3 ：
E p -x
图像分析
【典例9】（多选）（2023·安徽·校联考模拟预测）已知试探电荷
在场源点电荷
的电场中所具有电势能
表达式为
，其中
为静电力常量，为试探电荷与场源点电荷间的距离，且规定无穷远处的电势
能为0。真空中有两个点电荷
和
，分别固定在
坐标轴
和
的位置上。一带负电的试探
电荷在
轴上各点具有的电势能随
变化关系如图所示，其中试探电荷在A、
两点的电势能为零，A 点的
坐标是
点为点电荷
右边电势能最小的点，则下列说法正确的是（ ）
A．
为正电荷，
为负电荷
B．点电荷
与
电量之比为
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．
点对应
轴位置的坐标是
D．两点电荷
在
轴上电场强度相同的点的位置为
【答案】AC
【详解】A．由图可知，带负电的试探电荷在0~15 间的电势能逐渐增大，可知
为正电荷，
为负电荷，
故A 正确；
B．由图可知，A 点的电势能为0，则有
，解得点电荷
与
电量之比为
，故B 错误；
C．根据电势能的计算公式
，可知图象的斜率代表电场力，则C 点的电场力为0，有
解得
，故C 正确；
D．根据点电荷产生的电场公式有
，解得
cm，故D 错误；
故选AC。
1．（2023 秋·福建泉州·高二统考期末）真空中有一半径为R 的均匀带正电薄球壳，以球心O 为坐标原点，
沿半径方向建立x 轴，球壳外x 轴上的各点的场强E 随x 变化的关系如图所示。一质量为m、电荷量为e 的
电子从
处由静止释放，仅受静电力作用，到达球壳表面时的动能为
。已知均匀带电薄球壳的壳外
空间的电场分布与电荷量全部集中在球心时相同，静电力常量为k，球体表面积公式
。下列说法
正确的是（ ）
A．图中
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．该球壳单位面积所带的电荷量为
C．电子在
处释放时的加速度大小为
D．若电子从
处由静止释放，则到达球壳表面时的动能为
【答案】ABC
【详解】B．设均匀带正电薄球壳所带电荷量为
，当
时，根据题意可得，
解得
则该球壳单位面积所带的电荷量为
，故选B 正确；
A．当
时，由图像可得
，解得
，故A 正确；
C．当
时，电场强度为
电子在
处释放时的加速度大小为
，故C 正确；
D．已知电子从
处由静止释放，仅受静电力作用，到达球壳表面时的动能为
，根据动能定理有
，由图像可知从
到
过程的电场强度小于从
到
过程的电场强度，若电子从
处由静
止释放，则到达球壳表面时，根据动能定理有
，故D 错误。
故选ABC。
2．（多选）（2023 春·四川成都·高二校考期中）两电荷量分别为q1和q2的点电荷a、b 固定在x 轴上的
O、M 两点，规定无穷远处为电势能零点，一带负电的试探电荷在x 轴上各点具有的电势能随x 的变化关系
如图所示，其中试探电荷在A、N 两点的电势能为零，在ND 段中C 点电势能最大，
，则下列说
法正确的是（ ）
A．a 为负电荷，b 为正电荷
B．
C．将一正点电荷从N 点移到D 点，电场力先做负功后做正功
D．将一正点电荷从N 点静止释放后会沿x 轴正方向运动且到达C 点时速度最大
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】AD
【详解】A．根据图像，负电荷从O 点运动到M 点，电势能减小，电场力做正功，电场力向右，电场强度
向左，a 为负电荷，b 为正电荷，A 正确；
B．因为A 点电势等于零，且
，所以
，B 错误；
C．根据图像，负电荷从N 点到D 点，电势能先增大后减小，电场力先做负功后做正功，那么，正电荷从
N 点到D 点电势能先减小后增大，电场力先做正功后做负功，C 错误；
D．因为在ND 段中C 点电势能最大，在C 点切线的斜率等于零，C 点的电场强度等于零。又因为b 为正电
荷，正电荷的电场线是发散的，所以从N 点到C 点电场强度方向向右，从C 点到D 点电场强度方向向左，
将一正点电荷从N 点静止释放后会沿x 轴正方向运动，在ND 段先加速后减速，到达C 点时速度最大，D
正确。
故选AD。
3．（2023·湖北武汉·华中师大一附中校考模拟预测）如图所示为某静电场中x 轴上各点电势
的分布图。
一质量为m，电荷量大小为q 的粒子从坐标
处以初速度
沿x 轴正方向射出，仅在静电力作用下恰好在
区间内往复运动，已知
、
处电势为
，下列说法正确的是（ ）
A．粒子一定带负电
B．粒子从
运动到
的过程中，加速度先增大后减小
C．粒子从
运动到
的过程中，电势能先增大后减小
D．粒子从
射出后能运动到无穷远处至少需要动能
【答案】B
【详解】A．粒子从坐标
处以初速度
沿x 轴正方向射出，仅在静电力作用下恰好在
区间内往复
运动，可知粒子从
运动到
的过程中，粒子速度减小，电场力方向沿x 轴向左，沿电场线方向电势降低，
可知
区间内电场强度方向沿x 轴向左，故粒子一定带正电，故A 错误；
B．
图象的斜率大小表示电场强度大小，电场力是粒子的合外力，粒子从
运动到
的过程中，斜率
大小先增大后减小，故加速度先增大后减小，故B 正确；
C．粒子从
运动到
的过程中，
区间电场强度方向沿x 轴向右，电场力做正功，粒子动能增大，
区间内电场强度方向沿x 轴向左，电场力做负功，粒子动能减小，可知在
处粒子的动能最大，故
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电势能先减小后增大，故C 错误；
D．根据动能定理得
粒子从
射出后能运动到无穷远处至少需要动能
，故D 错误。
故选B。
考法
5 电场力做功与功能关系
1．电场力做功的计算
(1)由公式W＝Flcos α 计算，此公式只适用于匀强电场，可变形为：W＝qElcos α.
(2)由W＝qU 来计算，此公式适用于任何形式的静电场．
(3)由动能定理来计算：W 电场力＋W 其他力＝ΔEk.
(4)由电势能的变化来计算：WAB＝EpA－EpB.
2．几种功能关系
(1)若只有电场力做功，电势能与动能之和保持不变；
(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变；
(3)除重力外，其他各力对物体所做的功等于物体机械能的变化．
(4)所有力对物体所做功的代数和，等于物体动能的变化．
【典例10】（2022·浙江·统考高考真题）如图所示，带等量异种电荷的两正对平行金属板M、N 间存在匀
强电场，板长为L（不考虑边界效应）。t=0 时刻，M 板中点处的粒子源发射两个速度大小为v0的相同粒子，
垂直M 板向右的粒子，到达N 板时速度大小为
；平行M 板向下的粒子，刚好从N 板下端射出。不计
重力和粒子间的相互作用，则（ ）
A．M 板电势高于N 板电势
B．两个粒子的电势能都增加
C．粒子在两板间的加速度
D．粒子从N 板下端射出的时间
【答案】C
【详解】A．由于不知道两粒子的电性，故不能确定M 板和N 板的电势高低，故A 错误；
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．根据题意垂直M 板向右的粒子，到达N 板时速度增加，动能增加，则电场力做正功，电势能减小；则
平行M 板向下的粒子到达N 板时电场力也做正功，电势能同样减小，故B 错误；
CD．设两板间距离为d，对于平行M 板向下的粒子刚好从N 板下端射出，在两板间做类平抛运动，有
，
对于垂直M 板向右的粒子，在板间做匀加速直线运动，因两粒子相同，在电场中加速度相同，有
联立解得
，
，故C 正确，D 错误；
故选C。
在解决电场中的能量问题是常用到的基本规律有：动能定理、能量守恒定律，有时也会用到功能关系。
（1）应用动能定理解决问题需要研究合外力做功（或总功）；
（2）应用能量守恒定律解决问题需要注意电势能和其他形式能的相互转化；
（3）应用功能关系解决问题需要明确电场力做功和电势能改变之间的对应关系；
（4）有点长粒做功的过冲中机械能不一定守恒，但机械能和电势能的综合保持不变。
1．（多选）（2021·河南郑州·郑州外国语学校校考模拟预测）如图所示，在竖直面（纸面）内有匀强电场，
带电量为q（q>0）、质量为m 的小球受水平向右大小为F 的恒力，从M 匀速运动到N。已知MN 长为d，
与力F 的夹角为
，重力加速度为g，则
A．场强大小为
B．M、N 间的电势差为
C．从M 到N，电场力做功为
D．若仅将力F 方向顺时针转
，小球将从M 向N 做匀变速曲线运动
【答案】AC
处理电场中能量问题的基本方法
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】A．对小球受力分析，如图所示
根据受力平衡可得
解得场强大小为
，故A 正确；
B．设MN 与场强方向的夹角为
，则M、N 间的电势差为
，故B 错误；
C．从M 到N，根据动能定理可得
可得电场力做功为
，故C 正确；
D．因电场力
和重力
的合力与
等大反向，则若仅将力
方向顺时针转
，小球受的合力方向沿
NM 的方向向下，大小为
，则小球将从M 向N 做匀变速直线运动，故D 错误。
故选AC。
2．（多选）（2023·安徽亳州·蒙城第一中学校考三模）如图所示，一质量为m、带正电的液滴，在水平向
右的匀强电场中运动，运动轨迹在竖直平面内，A、B 为其运动轨迹上的两点，已知该液滴在A 点的速度大
小为
，方向与竖直方向的夹角为
，它运动到B 点时速度大小仍为
，方向与竖直方向的夹角为
，
则液滴从A 运动到B 的过程（ ）
A．液滴在水平方向和竖直方向的分位移相等
B．重力势能增加
C．电势能增加
D．机械能增加
【答案】AD
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】A．将液滴的运动分解，水平方向满足
竖直方向满足
，联立解得
，A 正确；
B．竖直方向由位移速度公式可得
则重力势能增加量为
，B 错误；
CD．电场力对液滴做正功，电场力做的功为
液滴在水平方向做匀加速直线运动
联立解得
，液滴的电势能减少
，机械能增加
，C 错误，D 正确。
故选D。
【基础过关】
1．（2023·天津·模拟预测）一对等量正点电荷电场的电场线（实线）和等势线（虚线）如图所示，A、B
为静电场中两点，其电场强度分别是EA、EB，电势分别是ΦA、ΦB，MN 为两正电荷连线的中垂面，下列判
断正确的是（ ）
A．EA>EB，ΦA<ΦB
B．若将一试探电荷+q 缓慢地由A 点移动到B 点，则需克服电场力做功
C．若一试探电荷-q 以初速度v0，由A 点运动到B 点，则其电势能最终将变大
D．若在平面MN 内释放一试探电荷，其可以在该平面内做匀速圆周运动、简谐运动、匀变速直线运动
【答案】C
【详解】A．由图可知A 点的电场线比B 点电场线密集，则EA>EB
沿电场线方向电势降低，则ΦA>ΦB，选项A 错误；
B．若将一试探电荷+q 缓慢地由A 点移动到B 点，电势能减小，电场力做正功，B 错误；
C．若一试探电荷-q 以初速度v0，由A 点运动到B 点，电场力做负功，则其电势能变大，C 正确；
D．若在平面MN 内释放一试探电荷，其可以在该平面内以O 点为圆心做匀速圆周运动，由于力不是随位
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
移均匀变化因此不能做简谐运动、在此平面上受力不能满足做匀变速直线运动；D 错误。
故选C。
2．（2022·宁夏银川·六盘山高级中学校考三模）如图，在等边三角形abc 中心O 处有一带正电的点电荷，
d 为ac 边的中点，则在该点电荷产生的电场中（ ）
A．a、b、c 点的电场强度相同
B．a、c、d 点的电势差满足
C．电子在a 点时的电势能大于在d 点的电势能
D．电子在a 点时的电势能小于在d 点的电势能
【答案】C
【详解】A．a、b、c 点的电场强度大小相同，方向不一样，A 错误；
B．d 点距离点电荷最近，电势最高，三点间满足的电势差关系应为
CD．因为d 点的电势最大，因此电子在d 点的电势能最小，故a 点的电势能大于在d 点的电势能，C 正确，
D 错误。
故选C。
3．（2023·吉林长春·东北师大附中校考模拟预测）如图所示，空间中存在与纸面平行的匀强电场，在纸面
内从正方形的顶点A 沿任意方向发射速度相同的带正电粒子，不计粒子重力和粒子间的相互作用，已知经
过B 点的粒子在B 点时的动能是初动能的3 倍，经过C 点的粒子在C 点时的动能是初动能的7 倍，则经过
D 点的粒子在D 点时的动能是初动能的（ ）
A．3 倍
B．4 倍
C．5 倍
D．6 倍
【答案】C
【详解】根据题意，设电场强度沿AB 方向的分量为
，沿AD 方向的分量为
，粒子在A 点时的动能为
。粒子从A 到B 的过程，有
粒子从A 到C 的过程，有
则粒子从A 到D 的过程，有
，解得
故选C。
4．（2023·上海·统考模拟预测）空间中有一电场，电势分布如图所示，现放入一个负点电荷，随后向右移
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
动此电荷，下列电荷电势能随位置变化的图像正确的是（ ）
A．
B．
C．
D．
【答案】C
【详解】由电势能的表达式
得，负点电荷向右移动此电荷，电势能为负值并且逐渐增大，故选C。
5．（2023·四川成都·成都市第二十中学校校考模拟预测）如图所示，虚线为某电场中的三条电场线1、2、
3，实线表示某带电粒子仅在电场力作用下的运动轨迹，a、b 是轨迹上的两点，则下列说法中正确的是（
）
A．粒子在a 点的加速度大小大于在b 点的加速度大小
B．粒子在a 点的电势能大于在b 点的电势能
C．粒子在a 点的速度大小大于在b 点的速度大小
D．a 点的电势高于b 点的电势
【答案】B
【详解】A．电场线越密处场强越大，电场力越大，粒子的加速度越大，所以粒子在a 点的加速度大小小
于在b 点的加速度大小，A 错误；
BCD．粒子受力指向轨迹凹面，大致向右，所以粒子从a 点到b 点电场力做正功，电势能减小，动能增大，
故粒子在a 点的速度大小小于在b 点的速度大小。因为粒子带负电，受力方向与电场方向相反，所以电场
强度方向大致向左，根据沿着电场线方向电势降低，所以a 点的电势低于b 点的电势，B 正确，CD 错误。
故选B。
6．（2023·湖南邵阳·统考模拟预测）某电场的电场线分布如图所示。一带正电荷的粒子仅在电场力的作用
下从a 点沿电场线运动了b 点，则下列说法正确的是（ ）
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电场力对该正电荷做了正功
B．该正电荷电势能增加了
C．该正电荷在a、b 两点受到的电场力Fa>Fb
D．该正电荷从a 到b 做加速运动
【答案】B
【详解】AB．正电荷所受电场力的方向与电场强度方向相同，所以将一带正电的粒子从a 点移到b 点，电
场力做负功，电势能增加，故B 正确，A 错误；
C．根据电场线越密电场强度越大，粒子所受的电场力越大，可知粒子在b 点所受的电场力大于在a 点所受
的电场力，故C 错误；
D．带正电的粒子仅在电场力的作用下从a 点沿电场线运动了b 点，电场力做负功，粒子从a 到b 做减速运
动，故D 错误。
故选B。
7．（2023·湖北武汉·湖北省武昌实验中学校考模拟预测）两个点电荷
固定于x 轴上，将一带负电的
试探电荷从足够远处沿x 轴负方向移近
（位于坐标原点O），在移动过程中，试探电荷的电势能随位置
的变化关系如图所示。则下列判断正确的是（ ）
A．M 点场强为零，N 点电势为零
B．M 点电势为零，N 点场强为零
C．
带正电，
带负电，且
电荷量较大
D．
带负电，
带正电，且
电荷量较小
【答案】B
【详解】AB．因
图像的斜率等于电场力，可知N 点场强为零；因M 点电势能为零，可知M 点电势
为零，选项A 错误，B 正确；
CD．因带负电的试探电荷在Q2附近的电势能为正值，可知
带负电，
带正电，N 点场强为零，根据
，可知
，选项CD 错误。
故选B。
8．（2023·福建龙岩·统考模拟预测）如图所示，带电绝缘体球的球心为O，用r 表示球内、外各点到球心
的距离，其中A、B、C 位置离球心的距离分别为
、
、
，用
表示球内、外各点电势，其
图像如
图所示，下列说法正确的是（ ）
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．该绝缘体球带负电
B．A 点的电场强度小于B 点的电场强度
C．B 点的电场强度大小为
D．负点电荷在B 点的电势能比在C 点的电势能小
【答案】D
【详解】A．根据
图像可知，离绝缘体球球心越远，电势越低，可知该绝缘体球带正电，故A 错误；
B．根据
图像的切线斜率绝对值表示电场强度大小，可知A 点的电场强度大于B 点的电场强度，故B
错误；
C．根据
图像的切线斜率绝对值表示电场强度大小，可知B 点的电场强度大小应满足
故C 错误；
D．由图像可知B 点的电势大于C 点的电势，根据
，可知负点电荷在B 点的电势能比在C 点的电势
能小，故D 正确。
故选D。
9．（多选）（2023·四川遂宁·射洪中学校考模拟预测）空间中有两个固定点电荷A 和B，带电荷量的绝对
值分别为QA和QB，以点电荷A、B 连线上某点为原点，以点电荷A 和B 所在的直线为x 轴建立直角坐标系，
分别作出部分
和
图像，如图所示，无穷远处电势为零．则下列说法正确的是（ ）
A．A 为正点电荷，B 为负点电荷，且QA>QB
B．A 为负点电荷，B 为正点电荷，且QA> QB
C．1 是
图像，2 是
图像
D．1 是
图像，2 是
图像
【答案】BD
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】AB．由于正点电荷周围电势趋于正无穷大，所以由图可知B 为正点电荷，因为点电荷B 右侧有场
强为0 的点，说明A 为负点电荷，因电场强度叠加为0 的位置，离B 近，离A 远，故由
可知QA>QB，B 正确，A 错误；
CD．当
图像斜率为0 时，场强为0，结合图中的辅助线，可知1 是
图像，2 是
图像，D 正确，
C 错误。
故选BD。
10．（2023·云南昆明·云南师大附中校考模拟预测）如图所示，杆上
两点固定两根绳子，
两点的间
距为
，绳1 的长度为
，绳子另一端共同系一带电量为
、质量为
的小球，在竖直向上的匀强电场
中以某一角速度随杆做匀速圆周运动可以使绳子1、2 均处于绷直状态；如果撤去电场，小球以同样的角速
度随杆做匀速圆周运动时的圆心刚好是
点。重力加速度大小为
，求：
（1）小球做匀速圆周运动的角速度；
（2）保持角速度大小不变，且可以使绳子1、2 均处于绷直状态，求匀强电场的场强取值范围。
【答案】（1）
；（2）
【详解】（1）撤去电场，小球以同样角速度绕杆做匀速圆周运动，如图所示
由几何关系可知轨道半径，
绳1 与水平方向的夹角为
，则有，
根据牛顿第二定律，有
在竖直方向上，有，
，联立解得
（2）满足题中可以使绳子1、2 均处于绷直状态的最小的匀强电场是绳子2 拉力为零，最大的匀强电场是
绳子1 拉力为零，有
，解得
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据牛顿第二定律，有
在竖直方向上，有
，联立解得
故匀强电场的场强大小取值范围为
。
【能力提升】
1．（2023·甘肃张掖·高台县第一中学校考模拟预测）某电场等势面分布情况如图所示，A、B 分别为场中
两点，一带电粒子在此电场中的轨迹如虚线所示，下列判断正确的是（ ）
A．带电粒子带负电
B．带电粒子在B 点的加速度大于在A 点的加速度
C．带电粒子运动到B 点的速度大于在A 点的速度
D．负的点电荷在B 点由静止释放，只在电场力的作用下电荷将沿着等势面e 运动
【答案】C
【详解】A．电场强度方向与等势面垂直，且由高电势点指向低电势点方向，根据图像可知电场方向整体
方向向外，而带电粒子所受电场力方向指向轨迹弯曲一侧，根据轨迹可知，电场力方向与电场方向相同，
可判定粒子带正电故，故A 错误；
B．图中相邻等势线之间的电势差相等，而等差等势面的疏密程度能够间接反映场强大小，根据图像可知，
带电粒子在B 位置电场线分布比A 点稀疏一些，则粒子在B 处的电场强度小于A 处的电场强度，可知带电
粒子在B 点的加速度小于在A 点的加速度，故B 错误；
C．带电粒子带正电，A 点电势大于B 点电势，根据
可知，粒子从A 到B 电场力做正功，电势能减小，动能增大，速度增大，即带电粒子运动到B 点的速度大
于在A 点的速度，故C 正确；
D．场强方向与等势面垂直，故点电荷受到的电场力方向与等势面垂直，只在电场力的作用下电荷由静止
释放不可能沿着等势面e 运动，故D 错误。
故选C。
2．（2023·四川成都·成都七中校考模拟预测）如图所示，其空中有一足够大的水平向右的匀强电场，质量
均为
、带电量分别为
和
的两小球同时从
点以速度
斜向右上方射入匀强电场中，
方向与水平
方向成
，A、B（图中末画出）两点分别为两小球运动轨迹的最高点，带正电的小球经过A 点的速度大
小仍然为
，不考虑两球间的库仑力。下列说法错误的是（ ）
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．两小球同时到A、B 两点
B．带负电的小球经过
点的速度大小也为
C．两小球到达A、B 两点过程中电势能变化量之比为
D．
与
水平距离之比为
【答案】C
【详解】A．由题可知，将带电小球的运动分解成水平方向和竖直方向的运动，由受力可知，两小球在竖
直方向只受重力，故在竖直方向做竖直上抛运动，竖直方向的初速度大小均为
上升到最高点时，竖直方向速度为零，由此可知，两球到达A、B 两点的时间相同，A 正确，不符合题意；
B．水平方向只受电场力，故水平方向做匀变速直线运动，水平方向的初速度为
由题可知，带正电的小球有
带负电的小球有
，解得
带负电的小球经过
点的速度大小也为
，B 正确，不符合题意；
C．由B 解析可知，到达最高点时两小球的速度大小相等，水平方向只有电场力做功，由动能定理可知，
两球到达A、B 两点过程中电势能变化量之比为
，C 错误，符合题意；
D．由上分析可知
，
联立解得
，故
，
代入数据解得
，即
与
水平距离之比为
，D 正确，不符合题意。
故选C。
3．（2023·甘肃·统考三模）如图所示，一对面积较大的平行板电容器AB 水平放置，A 板带正电荷，B 板接
地，P 为两板中点，再使A、B 分别以中心点O、Oʹ 为轴在竖直平面内转过一个相同的小角度θ，下列结论
正确的是（ ）
30
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电容器AB 的电容不变
B．两板间电场强度变大
C．两板间的P 点电势增大
D．两板间的P 点电势降低
【答案】D
【详解】A．根据题意，两极板在竖直平面内转过一个相同的小角度θ，两极板间的距离d 减小，根据电容
的决定式和定义式
，
，由此可知，d 减小，C 增大，故A 错误；
B．根据公式
，可知，两板间电场强度不变，故B 错误；
CD．由图可知，P 与B 板间的距离减小，由于电容器内部电场强度不变，所以P 与B 板间的电势差减小，
B 板接地，其电势为零，所以P 点电势降低，故C 错误，D 正确。
故选D。
4．（2023·陕西商洛·镇安中学校考模拟预测）如图所示，一长为L 的绝缘轻绳一端系着质量为m、带电荷
量为+q 的小球（可视为质点）、另一端固定在O 点，整个空间存在与竖直方向夹角为
的匀强电场。小
球绕O 点在竖直面ACBD 内做圆周运动，其中AB 水平，CD 竖直，E、F 连线与电场平行且经过O 点，小
球运动到A 点时速度最小，为
，g 为重力加速度，则下列说法正确的是（ ）
A．匀强电场的电场强度大小为
B．小球从A 点运动到B 点，合力做功为4mgL
C．小球在B 点时轻绳的拉力大小为6mg
D．小球运动到E 点时机械能最小
【答案】D
【详解】A．小球运动到A 点时速度最小，则电场力和重力的合力水平向右，电场力
mg
31
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
解得匀强电场的电场强度大小
，故A 错误；
B．电场力和重力的合力大小F 合=mg，方向水平向右，所以小球从A 点运动到B 点合力做功为2mgL，故B
错误；
C．A 到B 过程，由动能定理有
，小球在B 点时有
解得小球在B 点时轻绳的拉力大小
，故C 错误；
D．由能量守恒知，小球运动到E 点时电势能最大，机械能最小，故D 正确。
故选D。
5．（多选）（2023·湖南长沙·长沙一中校考二模）如图所示，两个等大的均匀带电圆环，带电量分别为
和
，圆心分别为A、C。将它们平行放置，AC 与环面垂直，B 是AC 的中点。现有一个质量为m，
带电量为
的微粒（重力不计）在电场中运动，关于微粒运动，下列判断正确的是（ ）
A．若使微粒从B 点开始沿垂直AC 的直线运动，则电势能不变
B．若微粒从A 点由静止释放，则微粒在AC 间做往返运动
C．若微粒从A 点由静止释放，则微粒的电势能先减小后增大，在C 点时电势能最小
D．若微粒从A 点由静止释放，则微粒的最终速度与经过B 点时的速度相等
【答案】AD
【详解】A．取无限远处电势为零，则过B 点垂直AC 的平面是电势为零的等势面，若使微粒从B 点开始沿
垂直AC 的直线运动，则电势能不变，A 正确；
BCD．若微粒从A 点由静止释放，则电场力先做正功后做负功，电势能先减小后增大，电势能最低的位置
在C 点右侧场强为零处，微粒最终可到达无限远处，最终速度与经过B 点时的速度相等，BC 错误，D 正确。
故选AD。
6．（多选）（2023·全国·校联考模拟预测）如图，
为空间中的八个点，八个
点恰好位于正方体的八个顶点。匀强电场恰好沿正方体的对角线
方向，已知正方体边长为
间的电势差为
，下列关于
间电势高低及电场强度大小分析正确的是（ ）
32
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
【答案】AC
【详解】AB．由图易得
，可得，
根据匀强电场的特点可知
，故
，A 正确，B 错误；
CD．
与
间夹角满足
，又
带入数据可得
，C 正确，D 错误。
故选AC。
7．（2023·江西九江·统考三模）如图所示，竖直平面内有一个半径为R 的圆周，A、D 两点为其水平直径
的两端，C、F 两点为其竖直直径的两端。空间有与圆周平面平行的匀强电场，在圆周上的B 点有一粒子
源，在圆周平面内，以相同大小的初速度v0沿各个方向发射质量为m 的带相同正电荷的微粒。对比到达圆
周上各点的微粒的能量，发现到达D 点的微粒机械能最大，到达E 点的微粒动能最大。已知重力加速度为
g，则（ ）
A．电场的方向沿半径O 到E
B．微粒所受电场力大小为
C．微粒动能的最小值为
D．微粒动能的最大值为
【答案】BC
【详解】A．微粒从B 到达D 点时机械能最大，说明B 到D 电场力做功最多，由数学关系知过D 点做圆的
切线为电场的等势线，即电场沿OD 方向，故A 错误；
B．在E 点的微粒动能最大，说明B 到E 合力做功最多，即重力和电场力的合力方向沿OE 方向，根据几何
关系有
，故B 正确；
C．微粒运动到圆周上与E 点关于圆心对称的P 点时，动能最小，从B 点到P 点，根据动能定理可得
，
33
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
解得
，故C 正确；
D．微粒运动到圆周上与E 点时，动能最大，从B 点到E 点，根据动能定理可得
，解得
，故D 错误。
故选BC。
8．（2023·海南·统考模拟预测）如图所示，曲线为一带电粒子仅在电场力作用下通过一个固定正点电荷产
生的电场区域时的运动轨迹，
为这条轨迹上的三个点，且带电粒子在
点所受的电场力方向与速度
方向垂直，由此可知下列说法正确的是（ ）
A．粒子在
两点的加速度大小
B．粒子在
两点的加速度大小
C．
两点的电场强度大小
D．
两点的电势
【答案】BD
【详解】ABC．距离正电荷越近，电场强度越大，则
，根据牛顿第二定律，
可知
，故AC 错误，B 正确；
D．沿着电场线方向电势逐渐降低，所以离正电荷越远的点，电势较小，故
，故D 正确；
故选BD。
9．（2023·黑龙江哈尔滨·哈师大附中校考模拟预测）如图甲所示，圆形区域存在与圆平面平行的匀强电场
E（图中未画出），圆的两条直径AB 与CD 间的夹角为
，从A 点向圆形平面内不同方向发射速率相同
的质子（不计质子间相互作用），发现从圆边界射出的粒子中D 点射出的粒子速度最大。以A 为坐标原点。
沿AB 方向建立x 坐标轴，B 点的坐标为
，x 轴上从A 到B 的电势变化如图乙所示，则（ ）
34
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．CD 间电势差
B．CD 间电势差
C．电场强度
D．电场强度
【答案】BD
【详解】CD．从圆边界射出的粒子中D 点射出的粒子速度最大，可知电场力做功最大，沿电场线方向的位
移最大，可知场强沿CD 方向，则
可得电场强度
，故C 项错误，D 项正确。
AB．CD 间电势差，
，故A 项错误，B 项正确。
故选BD。
10．（2023·云南保山·统考三模）如图所示，圆心为O、半径为R 的圆形区域内存在一个平行于该区域的
匀强电场，MN 为圆的一条直径。质量为m、电荷量为+q 的粒子从M 点以速度v 射入电场，速度方向与
MN 夹角θ=45°，一段时间后粒子运动到N 点，速度大小也为v，不计粒子重力，规定M 点电势为零。求：
（1）匀强电场的场强大小；
（2）粒子电势能的最大值；
（3）仅改变粒子速度大小，当粒子离开圆形区域的电势能最小时，粒子射入电场的速度大小。
【答案】（1）
；（2）
；（3）
【详解】解：（1）从M 到N 粒子动能不变，电场力不做功，所以MN 为等势线，电场线与MN 垂直，粒
子做类似斜抛的运动，沿MN 方向，粒子匀速运动
垂直MN 方向
根据牛顿第二定律，
，解得
（2）粒子垂直MN 方向速度为0 时，电势能最大，根据能量守恒
（3）如图所示，当粒子运动到P 点时，电势能最小，由
35
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
，
，联立求得
【真题感知】
1．（2023·广东·统考高考真题）电子墨水是一种无光源显示技术，它利用电场调控带电颜料微粒的分布，
使之在自然光的照射下呈现出不同颜色．透明面板下有一层胶囊，其中每个胶囊都是一个像素．如图所示，
胶囊中有带正电的白色微粒和带负电的黑色微粒．当胶囊下方的电极极性由负变正时，微粒在胶囊内迁移
（每个微粒电量保持不变），像素由黑色变成白色．下列说法正确的有（ ）
A．像素呈黑色时，黑色微粒所在区域的电势高于白色微粒所在区域的电势
B．像素呈白色时，黑色微粒所在区域的电势低于白色微粒所在区域的电势
C．像素由黑变白的过程中，电场力对白色微粒做正功
D．像素由白变黑的过程中，电场力对黑色微粒做负功
【答案】AC
【详解】A．像素呈黑色时，当胶囊下方的电极带负电，像素胶囊里电场线方向向下，所以黑色微粒所在
的区域的电势高于白色微粒所在区域的电势，故A 正确；
B．像素呈白色时，当胶囊下方的电极带正电，像素胶囊里电场线方向向上，所以黑色微粒所在的区域的
电势高于白色微粒所在区域的电势，故B 错误；
C．像素由黑变白的过程中，白色微粒受到的电场力向上，位移向上，电场力对白色微粒做正功，故C 正
确；
D．像素由白变黑的过程中，黑色微粒受到的电场力向下，位移向下，电场力对黑色微粒做正功，故D 错
误。
故选AC。
2．（2023·辽宁·统考高考真题）图（a）为金属四极杆带电粒子质量分析器的局部结构示意图，图（b）为
四极杆内垂直于x 轴的任意截面内的等势面分布图，相邻两等势面间电势差相等，则（ ）
36
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．P 点电势比M 点的低
B．P 点电场强度大小比M 点的大
C．M 点电场强度方向沿z 轴正方向
D．沿x 轴运动的带电粒子，电势能不变
【答案】CD
【详解】A．因P 点所在的等势面高于M 点所在的等势面，可知P 点电势比M 点的高，选项A 错误；
B．因M 点所在的等差等势面密集，则M 点场强较P 点大，即P 点电场强度大小比M 点的小，选项B 错误；
C．场强方向垂直等势面，且沿电场线方向电势逐渐降低，可知M 点电场强度方向沿z 轴正方向，选项C
正确；
D．因x 轴上个点电势相等，则沿x 轴运动的带电粒子，则电势能不变，选项D 正确。
故选CD。
3．（2023·全国·统考高考真题）在O 点处固定一个正点电荷，P 点在O 点右上方。从P 点由静止释放一个
带负电的小球，小球仅在重力和该点电荷电场力作用下在竖直面内运动，其一段轨迹如图所示。M、N 是
轨迹上的两点，OP > OM，OM = ON，则小球（ ）
A．在运动过程中，电势能先增加后减少
B．在P 点的电势能大于在N 点的电势能
C．在M 点的机械能等于在N 点的机械能
D．从M 点运动到N 点的过程中，电场力始终不做功
【答案】BC
【详解】ABC．由题知，OP > OM，OM = ON，则根据点电荷的电势分布情况可知，φM = φN > φP
则带负电的小球在运动过程中，电势能先减小后增大，且EpP > EpM = EpN
则小球的电势能与机械能之和守恒，则带负电的小球在M 点的机械能等于在N 点的机械能，A 错误、BC 正
确；
D．从M 点运动到N 点的过程中，电场力先做正功后做负功，D 错误。
故选BC。
37
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
4．（2022·北京·高考真题）如图所示，真空中平行金属板M、N 之间距离为d，两板所加的电压为U。一
质量为m、电荷量为q 的带正电粒子从M 板由静止释放。不计带电粒子的重力。
（1）求带电粒子所受的静电力的大小F；
（2）求带电粒子到达N 板时的速度大小v；
（3）若在带电粒子运动
距离时撤去所加电压，求该粒子从M 板运动到N 板经历的时间t。
【答案】（1）
；（2）
；（3）
【详解】（1）两极板间的场强，
带电粒子所受的静电力
（2）带电粒子从静止开始运动到N 板的过程，根据功能关系有
，解得
（3）设带电粒子运动
距离时的速度大小为v′，根据功能关系有
带电粒子在前
距离做匀加速直线运动，后
距离做匀速运动，设用时分别为t1、t2，有
，
则该粒子从M 板运动到N 板经历的时间
5．（2022·辽宁·高考真题）如图所示，光滑水平面
和竖直面内的光滑
圆弧导轨在B 点平滑连接，导
轨半径为R。质量为m 的带正电小球将轻质弹簧压缩至A 点后由静止释放，脱离弹簧后经过B 点时的速度
大小为
，之后沿轨道
运动。以O 为坐标原点建立直角坐标系
，在
区域有方向与x 轴夹
角为
的匀强电场，进入电场后小球受到的电场力大小为
。小球在运动过程中电荷量保持不变，
重力加速度为g。求：
（1）弹簧压缩至A 点时的弹性势能；
（2）小球经过O 点时的速度大小；
（3）小球过O 点后运动的轨迹方程。
38
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】（1）
；（2）
；（3）
【详解】（1）小球从A 到B，根据能量守恒定律得，
（2）小球从B 到O，根据动能定理有，
解得
（3）小球运动至O 点时速度竖直向上，受电场力和重力作用，将电场力分解到x 轴和y 轴，则x 轴方向有
竖直方向有
，解得
，
说明小球从O 点开始以后的运动为x 轴方向做初速度为零的匀加速直线运动，y 轴方向做匀速直线运动，
即做类平抛运动，则有
，
联立解得小球过O 点后运动的轨迹方程
39
