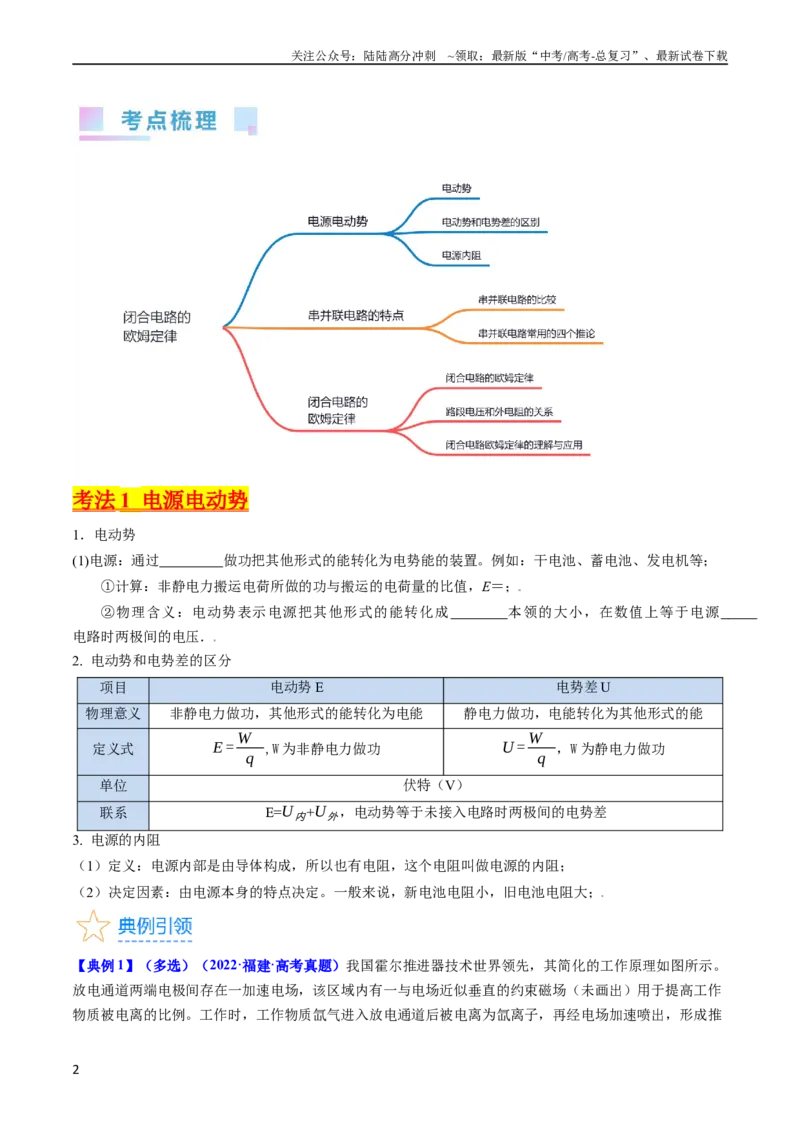

考点38 闭合电路的欧姆定律
1. 3 年真题考点分布
题型
选择题、解答题
高考考点
电源电动势；利用串并联电路求解电路的电压、电流和电阻；电源的U—I
曲线的意义以及利用图线求解电阻的实际功率问题；闭合电路的特点；
新高考
2023
全国卷20 题、海南卷7 题
2022
江苏卷2 题、浙江卷16 题、
2021
江苏卷2 题
2. 命题规律及备考策略
【命题规律】近3 年新高考卷对于本节内容考查共计5 次，主要考查：
1. 利用电动势求解电流的微观表达式；
2. 利用U—I 图像求解电阻的实际功率问题；
3. 识别串并联电路和相关的计算。
【备考策略】理解电源电动势，并学会将本节的内容迁移至磁场中；掌握U-I 图像表示的物理含义，并能
将图像处理的方法迁移到其他的知识点中去；掌握串并联电路的特点，并能正确求解电压、
电流和电阻；
【命题预测】本节内容单独出现在2024 年各省的高考题中的概率不大，一般会和磁场和电场知识一起出现
在考题中，2024 年考生对于本节内容的复习不能掉以轻心，需要掌握好本节内容，才能更好
的对知识进行迁移，出现在电场和磁场中，才会更加的得心应手。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
考法
1 电源电动势
1．电动势
(1)电源：通过 做功把其他形式的能转化为电势能的装置。例如：干电池、蓄电池、发电机等；
①计算：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝；
②物理含义：电动势表示电源把其他形式的能转化成 本领的大小，在数值上等于电源
电路时两极间的电压．
2. 电动势和电势差的区分
项目
电动势E
电势差U
物理意义
非静电力做功，其他形式的能转化为电能
静电力做功，电能转化为其他形式的能
定义式
E = W
q ,W 为非静电力做功
U = W
q ，W 为静电力做功
单位
伏特（V）
联系
E=U 内+U 外，电动势等于未接入电路时两极间的电势差
3. 电源的内阻
（1）定义：电源内部是由导体构成，所以也有电阻，这个电阻叫做电源的内阻；
（2）决定因素：由电源本身的特点决定。一般来说，新电池电阻小，旧电池电阻大；
【典例1】（多选）（2022·福建·高考真题）我国霍尔推进器技术世界领先，其简化的工作原理如图所示。
放电通道两端电极间存在一加速电场，该区域内有一与电场近似垂直的约束磁场（未画出）用于提高工作
物质被电离的比例。工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成推
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
力。某次测试中，氙气被电离的比例为95%，氙离子喷射速度为
，推进器产生的推力为
。
已知氙离子的比荷为
；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之
间的相互作用，则（ ）
A．氙离子的加速电压约为
B．氙离子的加速电压约为
C．氙离子向外喷射形成的电流约为
D．每秒进入放电通道的氙气质量约为
1．（2023·山东聊城·统考一模）离子推进器是利用电场将处在等离子状态的“工质”加速后向后喷出而获
得前进的动力，其工作原理如图所示：进入电离室的气体被电离成正离子，而后飘入电极A、B 之间的匀
强电场（离子初速度忽略不计），A、B 间电压为U，使正离子加速形成离子束，在加速过程中推进器获得
恒定的推力。已知每个正离子质量为m，电荷量为q，单位时间内飘入的正离子数目为n，加速正离子束所
消耗的功率为P，引擎获得的推力为F，下列说法正确的是（ ）
A．正离子经加速后由B 处喷出形成的等效电流大小为
B．离子推进器获得的平均推力大小为
C．加速正离子束所消耗的功率
D．为提高能量的转换效率要使
尽量大，可以使用比荷更小的正离子
2．（2023·浙江绍兴·统考二模）霍尔推进器将来可能安装在飞船上用于星际旅行，其简化的工作原理如图
所示，放电通道两端电极间存在加速电场，该区域内有与电场近似垂直的约束磁场（未画出）用于提高工
作物质被电离的比例，工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成
推力，某次测试中，氙气被电离的比例为
，氙离子喷射速度为
，推进器产生的推力为
，推进器质量
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
，已知氙离子的比荷为
；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之间的相
互作用，则（ ）
A．将该推进器用于宇宙航行时，飞船获得的加速度
B．氙离子的加速电压约为
C．氙离子向外喷射形成的电流约为
D．每秒进入放电通道的氙气质量约为
3．（2023·江苏南通·统考二模）1917 年斯泰瓦和托尔曼发现加速转动的金属环中产生了电流。正离子被金
属晶格束缚相对金属环静止，而电子由于惯性相对金属环运动，正离子和电子的运动共同产生电流。如图
所示，金属环绕过圆心O 且垂直于环平面的轴顺时针转动，则（ ）
A．若匀速转动，圆环中会产生恒定电流B．若匀速转动，转速越大圆环中电流越大
C．若加速转动，圆环中有顺时针方向电流D．若加速转动，O 处的磁场方向垂直纸面向外
考法
2 串并联电路的特点
1．串并联电路的比较
串联
并联
电路图
电流
I＝I1＝I2＝…＝In
I＝I1＋
I 2＋
…
＋
I n
电压
U＝U1＋U2＋…＋Un
U＝U1＝
U 2＝
…
＝
U n
电阻
R＝R1＋R2＋…＋Rn
＝＋＋…＋
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
比例关系
W∝P∝U∝R
W∝P∝I∝1
R
2.串并联电路常用的四个推论
（1）串联电路的总电阻 其中任一部分电路的总电阻．
（2）并联电路的总电阻 其中任一支路的总电阻，且小于其中最小的电阻．
（3）无论电阻怎样连接，每一段电路的总耗电功率P 总是 各个电阻耗电功率之和．
（4）无论电路是串联还是并联，电路中任意一个电阻 时，电路的总电阻 ．
【典例2】（2023·全国·统考高考真题）黑箱外有编号为1、2、3、4 的四个接线柱，接线柱1 和2、2 和
3、3 和4 之间各接有一个电阻，在接线柱间还接有另外一个电阻R 和一个直流电源。测得接线柱之间的电
压U12= 3.0V，U23= 2.5V，U34= －1.5V。符合上述测量结果的可能接法是（ ）
A．电源接在1、4 之间，R 接在1、3 之间
B．电源接在1、4 之间，R 接在2、4 之间
C．电源接在1、3 之间，R 接在1、4 之间
D．电源接在1、3 之间，R 接在2、4 之间
【典例3】（2022·江苏·模拟预测）如图为某控制电路的一部分，已知AA′的输入电压为24 V，如果电阻
，
，
，则BB′不可能输出的电压是（ ）
A．12 V B．8 V
C．6 V D．3 V
1．（2023·全国·模拟预测）三个电阻
，
，
，将它们并联后加一恒定电压
，电路
如图所示。流过每个电阻的电流分别是
、
、
，每个电阻两端电压分别是
、
、
，则下列说正
确的是（ ）
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．若再并联一个
的电阻，则并联的总阻值增大
D．若减小
的阻值，则电路中并联的总阻值减小
2．（2023·全国·模拟预测）如图所示电路中电阻R1、R2、R3的阻值相等，A、B 的电压恒定。那么开关S 接
通后流过R2的电流是S 接通前的（ ）
A．
B．
C．
D．
3．（2022·江苏南通·模拟预测）三个电阻按照如图所示的电路连接，其阻值之比为R1∶R2∶R3＝1 1 1
∶∶，则电路
工作时，通过三个电阻R1、R2、R3的电流之比I1∶I2∶I3为（ ）
A．1 2 2
∶∶ B．1 1 1
∶∶
C．2 2 1
∶∶
D．2 1 1
∶∶
考法
3 闭合电路的欧姆定律
1．闭合电路欧姆定律
（1）内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；
（2）公式：I＝(只适用于纯电阻电路)；
（3）其他表达形式
①电势降落表达式：E＝U 外＋U 内或E＝U 外＋Ir；
②功率表达式：EI＝UI＋I2r.
2．路端电压与外电阻的关系
（1）一般情况：U＝IR＝·R＝，当R 增大时，U 增大；
（2）特殊情况：
①当外电路断路时，I＝0，U＝E；
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②当外电路短路时，I 短＝，U＝0.
3.对闭合电路欧姆定律的理解和应用
在恒流电路中常会涉及两种U－I 图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的
伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．

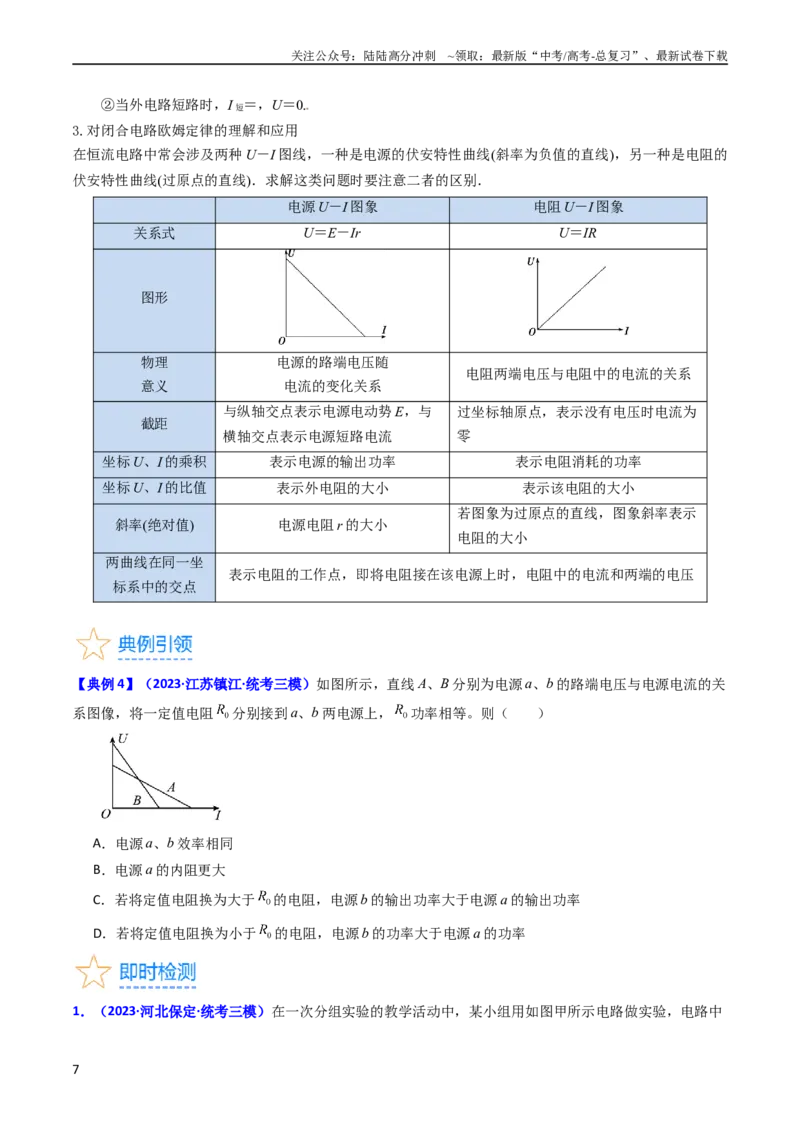

电源U－I 图象
电阻U－I 图象
关系式
U＝E－Ir
U＝IR
图形
物理
意义
电源的路端电压随
电流的变化关系
电阻两端电压与电阻中的电流的关系
截距
与纵轴交点表示电源电动势E，与
横轴交点表示电源短路电流
过坐标轴原点，表示没有电压时电流为
零
坐标U、I 的乘积
表示电源的输出功率
表示电阻消耗的功率
坐标U、I 的比值
表示外电阻的大小
表示该电阻的大小
斜率(绝对值)
电源电阻r 的大小
若图象为过原点的直线，图象斜率表示
电阻的大小
两曲线在同一坐
标系中的交点
表示电阻的工作点，即将电阻接在该电源上时，电阻中的电流和两端的电压
【典例4】（2023·江苏镇江·统考三模）如图所示，直线A、B 分别为电源a、b 的路端电压与电源电流的关
系图像，将一定值电阻
分别接到a、b 两电源上，
功率相等。则（ ）
A．电源a、b 效率相同
B．电源a 的内阻更大
C．若将定值电阻换为大于
的电阻，电源b 的输出功率大于电源a 的输出功率
D．若将定值电阻换为小于
的电阻，电源b 的功率大于电源a 的功率
1．（2023·河北保定·统考三模）在一次分组实验的教学活动中，某小组用如图甲所示电路做实验，电路中
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
R1是滑动变阻器，R2是定值电阻，滑动变阻器的滑片从左端往右滑动，分别记录多组电流表和电压表的示
数，用这些数据在坐标纸上描点作图，得到的U-I 图像如图乙中的AB 所示，下列说法中正确的是（ ）
A．R1的最大阻值为20Ω
B．R2的阻值为5Ω
C．电源电动势为2V
D．电源内阻为5Ω
2．（2023·全国·模拟预测）图甲为某电源的U-I 图线，图乙为某小灯泡的U-I 图线，则下列说法正确的是
（ ）
A．电源的内阻为5Ω
B．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3W
C．小灯泡的电阻随着功率的增大而减小
D．把电源和小灯泡组成闭合回路，电路的总功率约为0.3W
3．（多选）（2021·湖南益阳·益阳市箴言中学校考模拟预测）如图所示，图甲中M 为一电动机，当滑动变
阻器
的滑片从一端滑到另一端的过程中，两电压表V1和V2的读数随电流表
读数的变化情况如图乙所示，
已知电流表
读数在
以下时，电动机没有转动。不考虑电表对电路的影响，以下判断正确的是
（ ）
A．图线①为V2示数随电流表的变化图线
B．电路中电源电动势为
C．此电路中，电动机的最大输入功率是
D．变阻器的最大阻值为
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
