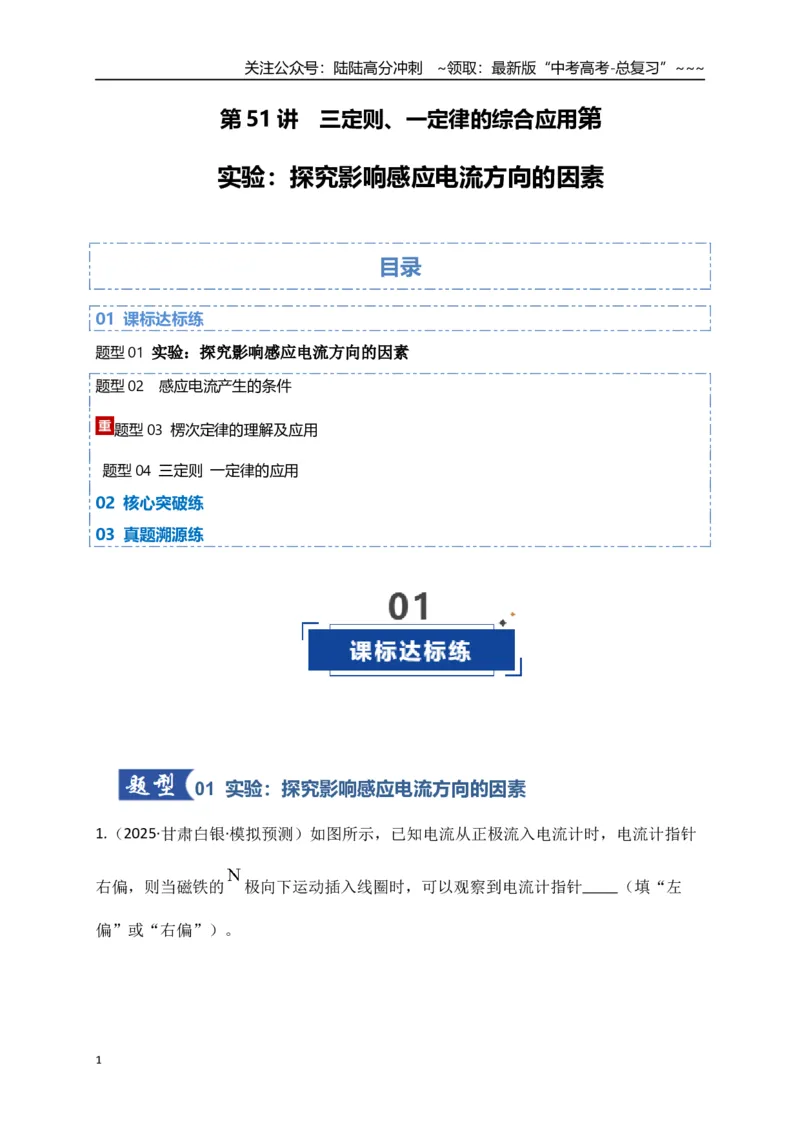

第51 讲 三定则、一定律的综合应用第
实验：探究影响感应电流方向的因素
目录
01 课标达标练
题型01 实验：探究影响感应电流方向的因素
题型02 感应电流产生的条件
题型03 楞次定律的理解及应用
题型04 三定则 一定律的应用
02 核心突破练
03 真题溯源练
01 实验：探究影响感应电流方向的因素
1.（2025·甘肃白银·模拟预测）如图所示，已知电流从正极流入电流计时，电流计指针
右偏，则当磁铁的
极向下运动插入线圈时，可以观察到电流计指针 （填“左
偏”或“右偏”）。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

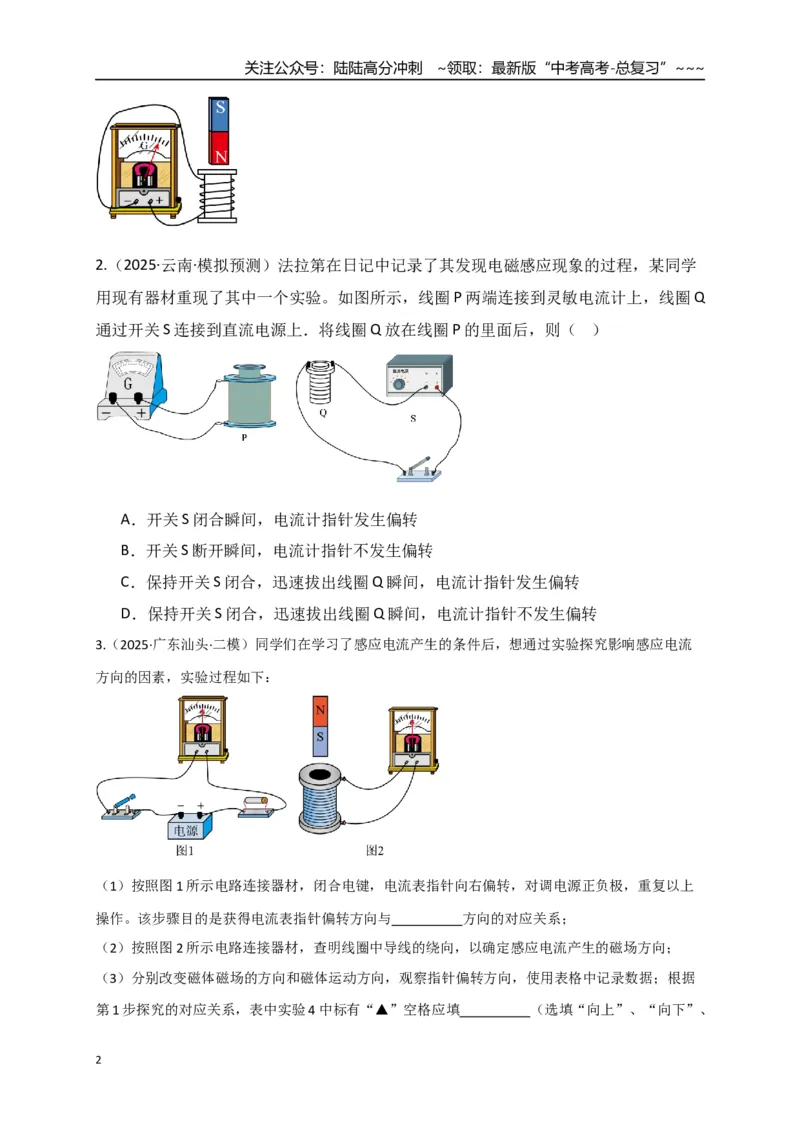

2.（2025·云南·模拟预测）法拉第在日记中记录了其发现电磁感应现象的过程，某同学
用现有器材重现了其中一个实验。如图所示，线圈P 两端连接到灵敏电流计上，线圈Q
通过开关S 连接到直流电源上．将线圈Q 放在线圈P 的里面后，则（ ）
A．开关S 闭合瞬间，电流计指针发生偏转
B．开关S 断开瞬间，电流计指针不发生偏转
C．保持开关S 闭合，迅速拔出线圈Q 瞬间，电流计指针发生偏转
D．保持开关S 闭合，迅速拔出线圈Q 瞬间，电流计指针不发生偏转
3.（2025·广东汕头·二模）同学们在学习了感应电流产生的条件后，想通过实验探究影响感应电流
方向的因素，实验过程如下：
（1）按照图1 所示电路连接器材，闭合电键，电流表指针向右偏转，对调电源正负极，重复以上
操作。该步骤目的是获得电流表指针偏转方向与 方向的对应关系；
（2）按照图2 所示电路连接器材，查明线圈中导线的绕向，以确定感应电流产生的磁场方向；
（3）分别改变磁体磁场的方向和磁体运动方向，观察指针偏转方向，使用表格中记录数据；根据
第1 步探究的对应关系，表中实验4 中标有“▲”空格应填 （选填“向上”、“向下”、
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

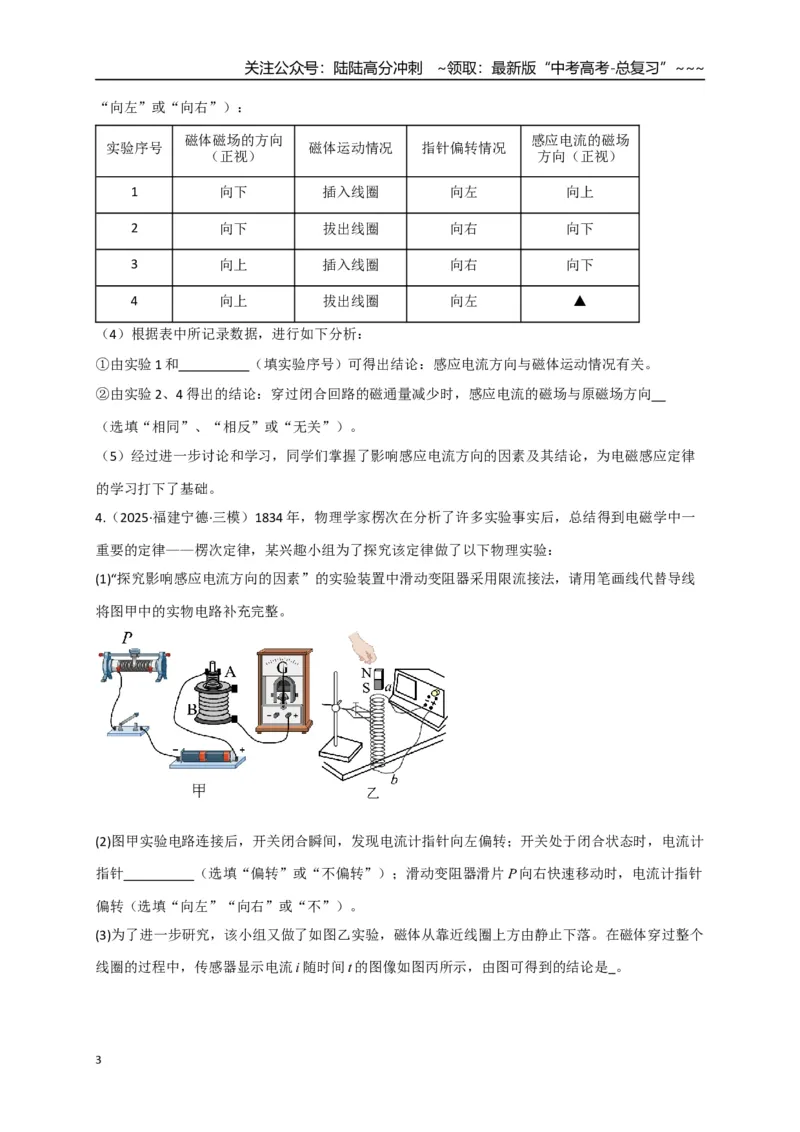

“向左”或“向右”）：
实验序号
磁体磁场的方向
（正视）
磁体运动情况
指针偏转情况
感应电流的磁场
方向（正视）
1
向下
插入线圈
向左
向上
2
向下
拔出线圈
向右
向下
3
向上
插入线圈
向右
向下
4
向上
拔出线圈
向左
▲
（4）根据表中所记录数据，进行如下分析：
①由实验1 和 （填实验序号）可得出结论：感应电流方向与磁体运动情况有关。
②由实验2、4 得出的结论：穿过闭合回路的磁通量减少时，感应电流的磁场与原磁场方向
（选填“相同”、“相反”或“无关”）。
（5）经过进一步讨论和学习，同学们掌握了影响感应电流方向的因素及其结论，为电磁感应定律
的学习打下了基础。
4.（2025·福建宁德·三模）1834 年，物理学家楞次在分析了许多实验事实后，总结得到电磁学中一
重要的定律——楞次定律，某兴趣小组为了探究该定律做了以下物理实验：
(1)“探究影响感应电流方向的因素”的实验装置中滑动变阻器采用限流接法，请用笔画线代替导线
将图甲中的实物电路补充完整。
(2)图甲实验电路连接后，开关闭合瞬间，发现电流计指针向左偏转；开关处于闭合状态时，电流计
指针 （选填“偏转”或“不偏转”）；滑动变阻器滑片P 向右快速移动时，电流计指针
偏转（选填“向左”“向右”或“不”）。
(3)为了进一步研究，该小组又做了如图乙实验，磁体从靠近线圈上方由静止下落。在磁体穿过整个
线圈的过程中，传感器显示电流i 随时间t 的图像如图丙所示，由图可得到的结论是 。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

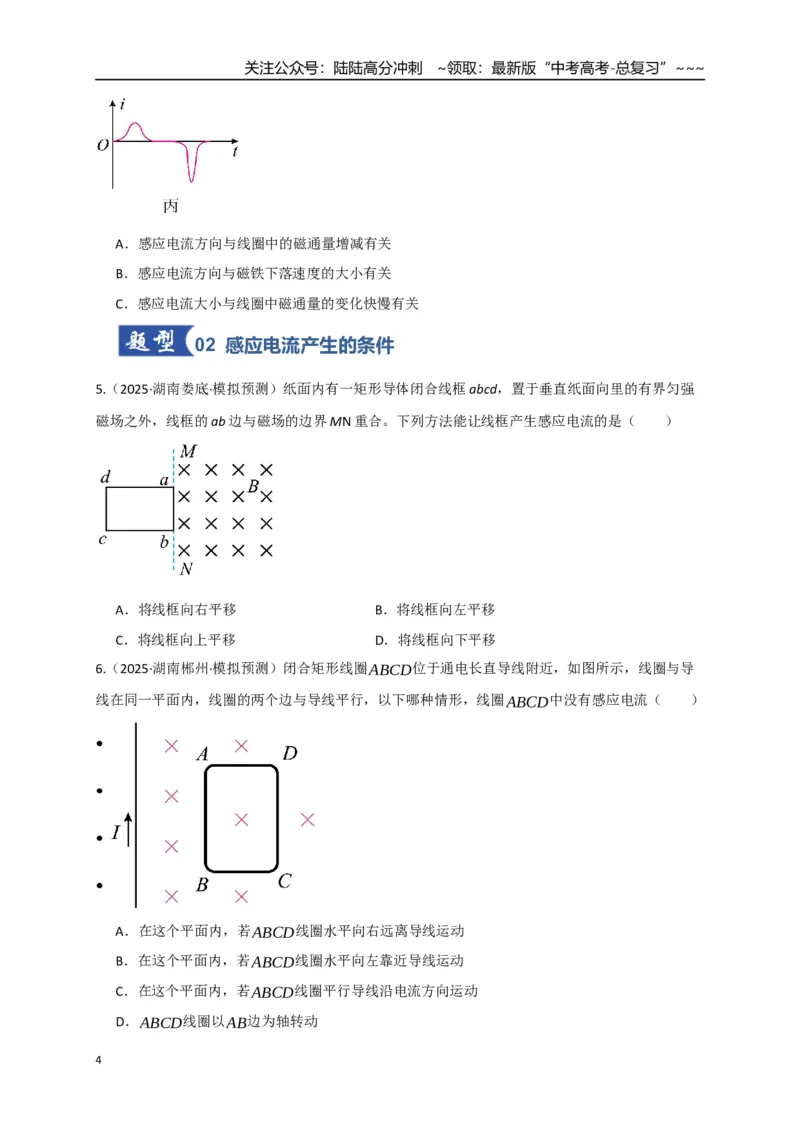

A．感应电流方向与线圈中的磁通量增减有关
B．感应电流方向与磁铁下落速度的大小有关
C．感应电流大小与线圈中磁通量的变化快慢有关
02 感应电流产生的条件
5.（2025·湖南娄底·模拟预测）纸面内有一矩形导体闭合线框abcd，置于垂直纸面向里的有界匀强
磁场之外，线框的ab 边与磁场的边界MN 重合。下列方法能让线框产生感应电流的是（ ）
A．将线框向右平移
B．将线框向左平移
C．将线框向上平移
D．将线框向下平移
6.（2025·湖南郴州·模拟预测）闭合矩形线圈ABCD位于通电长直导线附近，如图所示，线圈与导
线在同一平面内，线圈的两个边与导线平行，以下哪种情形，线圈ABCD中没有感应电流（ ）
A．在这个平面内，若ABCD线圈水平向右远离导线运动
B．在这个平面内，若ABCD线圈水平向左靠近导线运动
C．在这个平面内，若ABCD线圈平行导线沿电流方向运动
D．ABCD线圈以AB边为轴转动
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

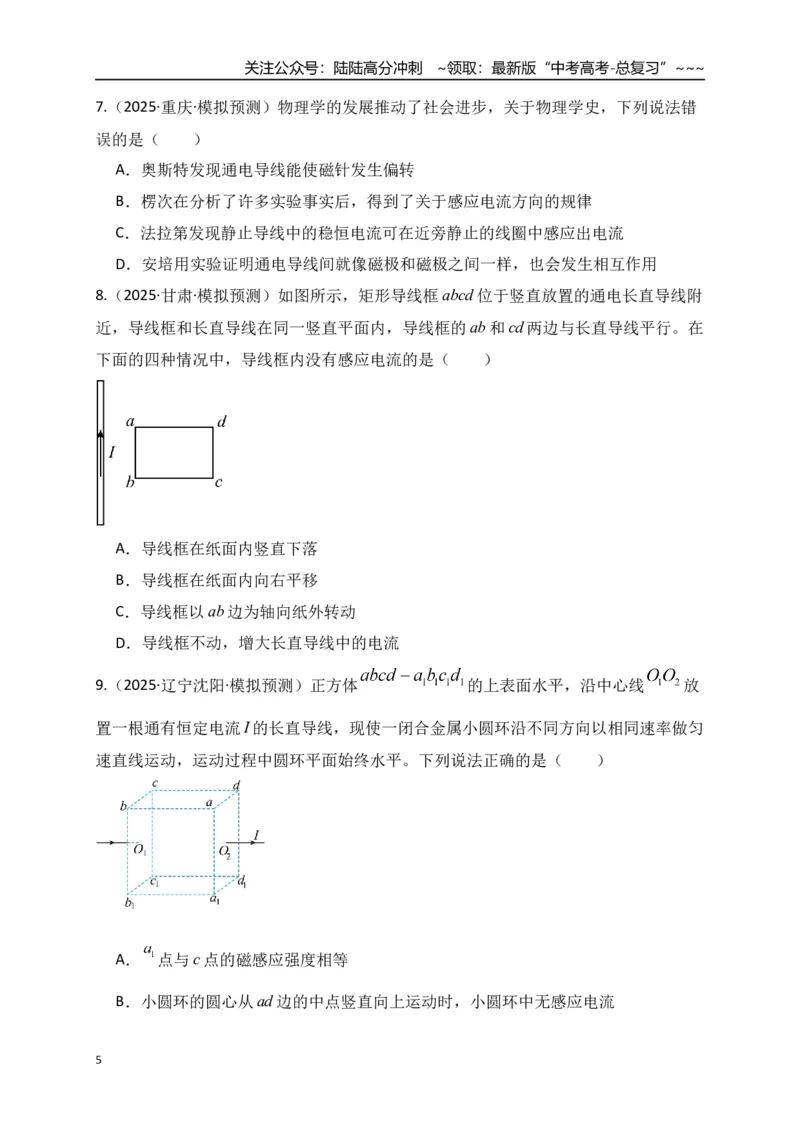

7.（2025·重庆·模拟预测）物理学的发展推动了社会进步，关于物理学史，下列说法错
误的是（ ）
A．奥斯特发现通电导线能使磁针发生偏转
B．楞次在分析了许多实验事实后，得到了关于感应电流方向的规律
C．法拉第发现静止导线中的稳恒电流可在近旁静止的线圈中感应出电流
D．安培用实验证明通电导线间就像磁极和磁极之间一样，也会发生相互作用
8.（2025·甘肃·模拟预测）如图所示，矩形导线框abcd 位于竖直放置的通电长直导线附
近，导线框和长直导线在同一竖直平面内，导线框的ab 和cd 两边与长直导线平行。在
下面的四种情况中，导线框内没有感应电流的是（ ）
A．导线框在纸面内竖直下落
B．导线框在纸面内向右平移
C．导线框以ab 边为轴向纸外转动
D．导线框不动，增大长直导线中的电流
9.（2025·辽宁沈阳·模拟预测）正方体
的上表面水平，沿中心线
放
置一根通有恒定电流I 的长直导线，现使一闭合金属小圆环沿不同方向以相同速率做匀
速直线运动，运动过程中圆环平面始终水平。下列说法正确的是（ ）
A．
点与c 点的磁感应强度相等
B．小圆环的圆心从ad 边的中点竖直向上运动时，小圆环中无感应电流
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

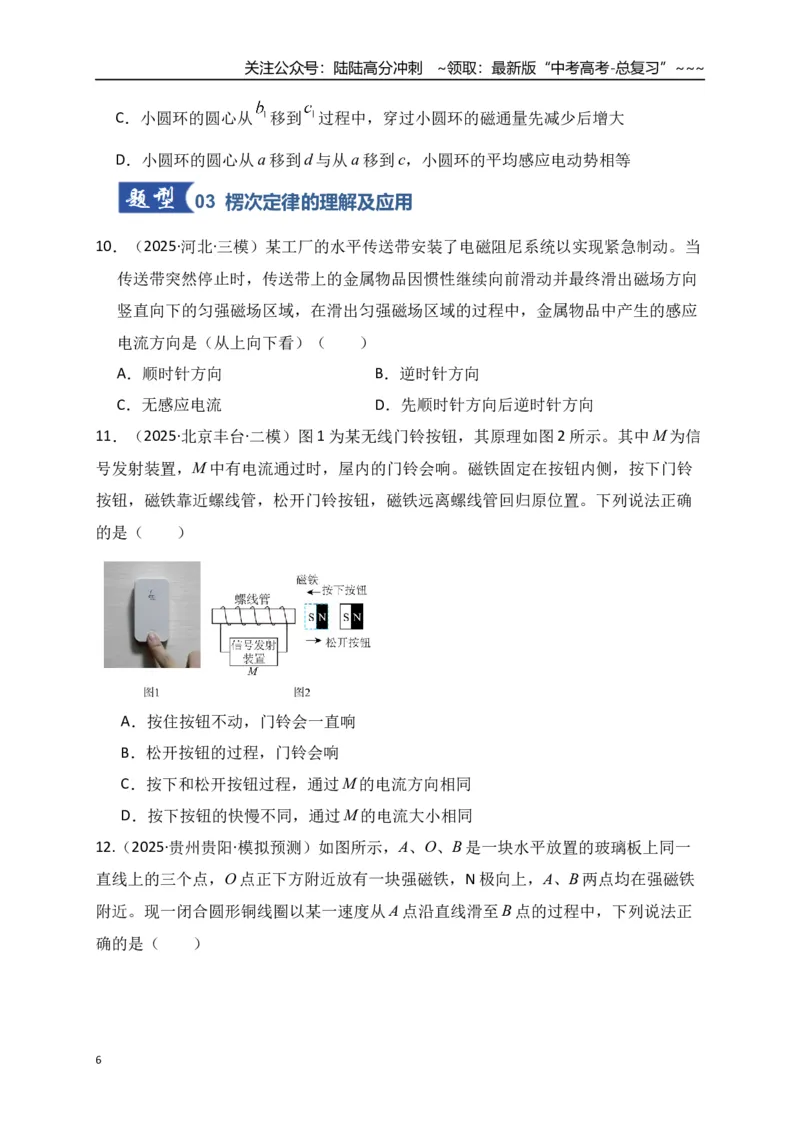

C．小圆环的圆心从
移到
过程中，穿过小圆环的磁通量先减少后增大
D．小圆环的圆心从a 移到d 与从a 移到c，小圆环的平均感应电动势相等
03 楞次定律的理解及应用
10．（2025·河北·三模）某工厂的水平传送带安装了电磁阻尼系统以实现紧急制动。当
传送带突然停止时，传送带上的金属物品因惯性继续向前滑动并最终滑出磁场方向
竖直向下的匀强磁场区域，在滑出匀强磁场区域的过程中，金属物品中产生的感应
电流方向是（从上向下看）（ ）
A．顺时针方向
B．逆时针方向
C．无感应电流
D．先顺时针方向后逆时针方向
11．（2025·北京丰台·二模）图1 为某无线门铃按钮，其原理如图2 所示。其中M 为信
号发射装置，M 中有电流通过时，屋内的门铃会响。磁铁固定在按钮内侧，按下门铃
按钮，磁铁靠近螺线管，松开门铃按钮，磁铁远离螺线管回归原位置。下列说法正确
的是（ ）
A．按住按钮不动，门铃会一直响
B．松开按钮的过程，门铃会响
C．按下和松开按钮过程，通过M 的电流方向相同
D．按下按钮的快慢不同，通过M 的电流大小相同
12.（2025·贵州贵阳·模拟预测）如图所示，A、O、B 是一块水平放置的玻璃板上同一
直线上的三个点，O 点正下方附近放有一块强磁铁，N 极向上，A、B 两点均在强磁铁
附近。现一闭合圆形铜线圈以某一速度从A 点沿直线滑至B 点的过程中，下列说法正
确的是（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

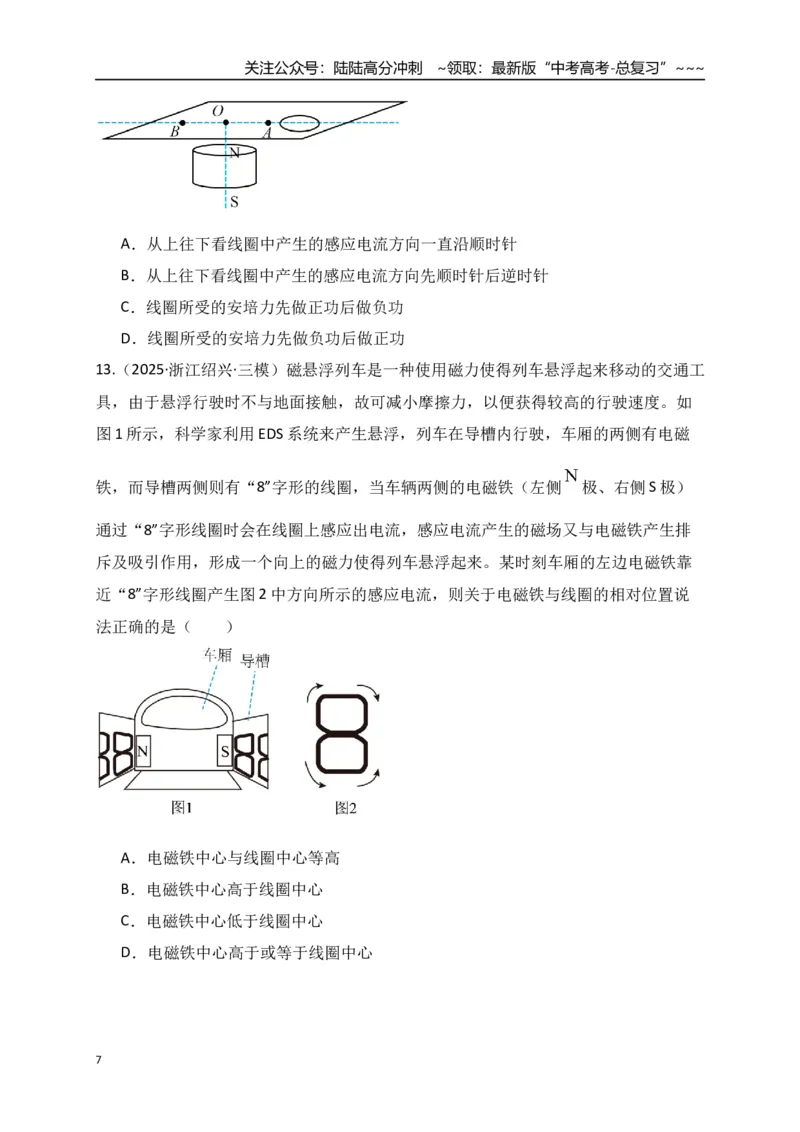

A．从上往下看线圈中产生的感应电流方向一直沿顺时针
B．从上往下看线圈中产生的感应电流方向先顺时针后逆时针
C．线圈所受的安培力先做正功后做负功
D．线圈所受的安培力先做负功后做正功
13.（2025·浙江绍兴·三模）磁悬浮列车是一种使用磁力使得列车悬浮起来移动的交通工
具，由于悬浮行驶时不与地面接触，故可减小摩擦力，以便获得较高的行驶速度。如
图1 所示，科学家利用EDS 系统来产生悬浮，列车在导槽内行驶，车厢的两侧有电磁
铁，而导槽两侧则有“8”字形的线圈，当车辆两侧的电磁铁（左侧
极、右侧S 极）
通过“8”字形线圈时会在线圈上感应出电流，感应电流产生的磁场又与电磁铁产生排
斥及吸引作用，形成一个向上的磁力使得列车悬浮起来。某时刻车厢的左边电磁铁靠
近“8”字形线圈产生图2 中方向所示的感应电流，则关于电磁铁与线圈的相对位置说
法正确的是（ ）
A．电磁铁中心与线圈中心等高
B．电磁铁中心高于线圈中心
C．电磁铁中心低于线圈中心
D．电磁铁中心高于或等于线圈中心
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

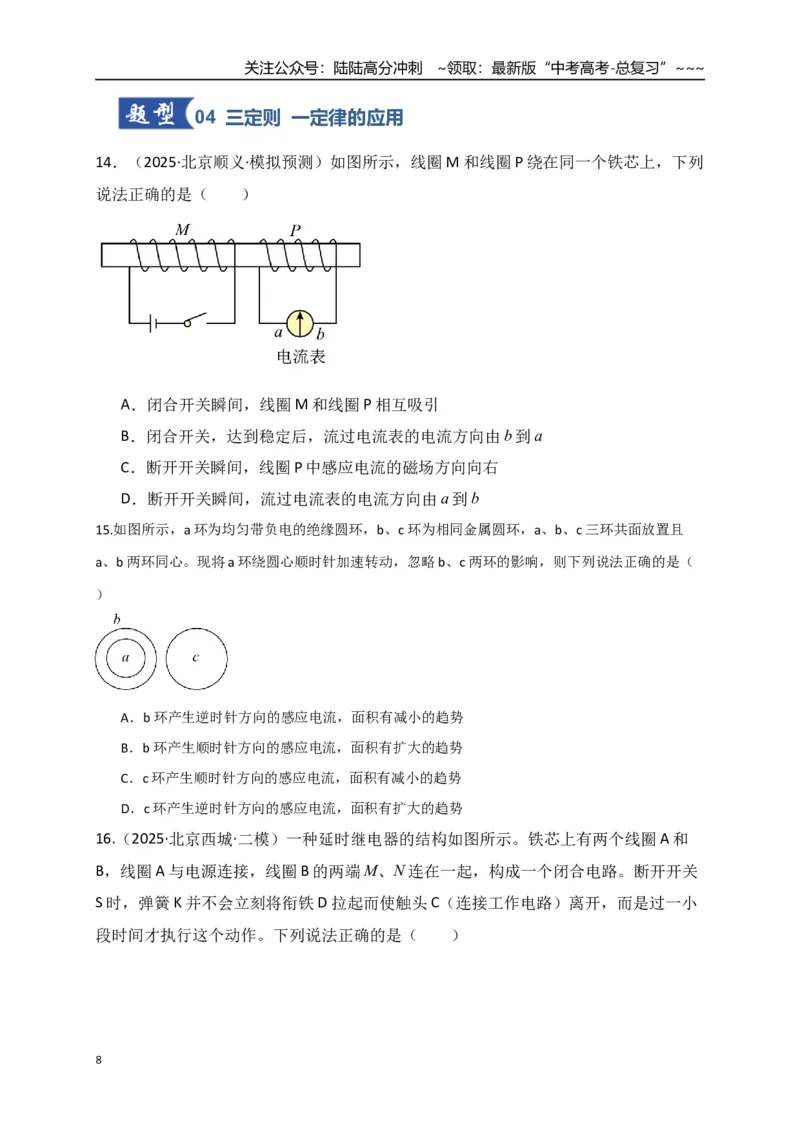

04 三定则 一定律的应用
14．（2025·北京顺义·模拟预测）如图所示，线圈M 和线圈P 绕在同一个铁芯上，下列
说法正确的是（ ）
A．闭合开关瞬间，线圈M 和线圈P 相互吸引
B．闭合开关，达到稳定后，流过电流表的电流方向由b 到a
C．断开开关瞬间，线圈P 中感应电流的磁场方向向右
D．断开开关瞬间，流过电流表的电流方向由a 到b
15.如图所示，a 环为均匀带负电的绝缘圆环，b、c 环为相同金属圆环，a、b、c 三环共面放置且
a、b 两环同心。现将a 环绕圆心顺时针加速转动，忽略b、c 两环的影响，则下列说法正确的是（
）
A．b 环产生逆时针方向的感应电流，面积有减小的趋势
B．b 环产生顺时针方向的感应电流，面积有扩大的趋势
C．c 环产生顺时针方向的感应电流，面积有减小的趋势
D．c 环产生逆时针方向的感应电流，面积有扩大的趋势
16.（2025·北京西城·二模）一种延时继电器的结构如图所示。铁芯上有两个线圈A 和
B，线圈A 与电源连接，线圈B 的两端M、N 连在一起，构成一个闭合电路。断开开关
S 时，弹簧K 并不会立刻将衔铁D 拉起而使触头C（连接工作电路）离开，而是过一小
段时间才执行这个动作。下列说法正确的是（ ）
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

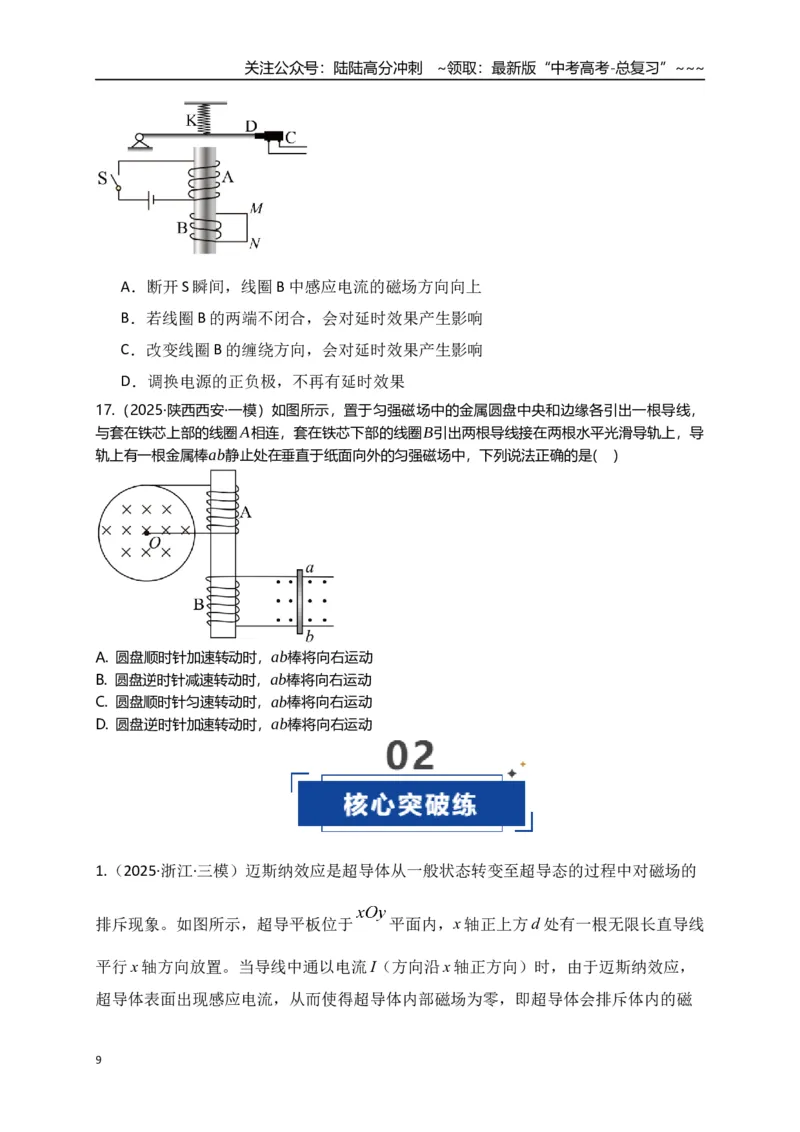

A．断开S 瞬间，线圈B 中感应电流的磁场方向向上
B．若线圈B 的两端不闭合，会对延时效果产生影响
C．改变线圈B 的缠绕方向，会对延时效果产生影响
D．调换电源的正负极，不再有延时效果
17.（2025·陕西西安·一模）如图所示，置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，
与套在铁芯上部的线圈A相连，套在铁芯下部的线圈B引出两根导线接在两根水平光滑导轨上，导
轨上有一根金属棒ab静止处在垂直于纸面向外的匀强磁场中，下列说法正确的是( )
A. 圆盘顺时针加速转动时，ab棒将向右运动
B. 圆盘逆时针减速转动时，ab棒将向右运动
C. 圆盘顺时针匀速转动时，ab棒将向右运动
D. 圆盘逆时针加速转动时，ab棒将向右运动
1.（2025·浙江·三模）迈斯纳效应是超导体从一般状态转变至超导态的过程中对磁场的
排斥现象。如图所示，超导平板位于
平面内，x 轴正上方d 处有一根无限长直导线
平行x 轴方向放置。当导线中通以电流I（方向沿x 轴正方向）时，由于迈斯纳效应，
超导体表面出现感应电流，从而使得超导体内部磁场为零，即超导体会排斥体内的磁
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

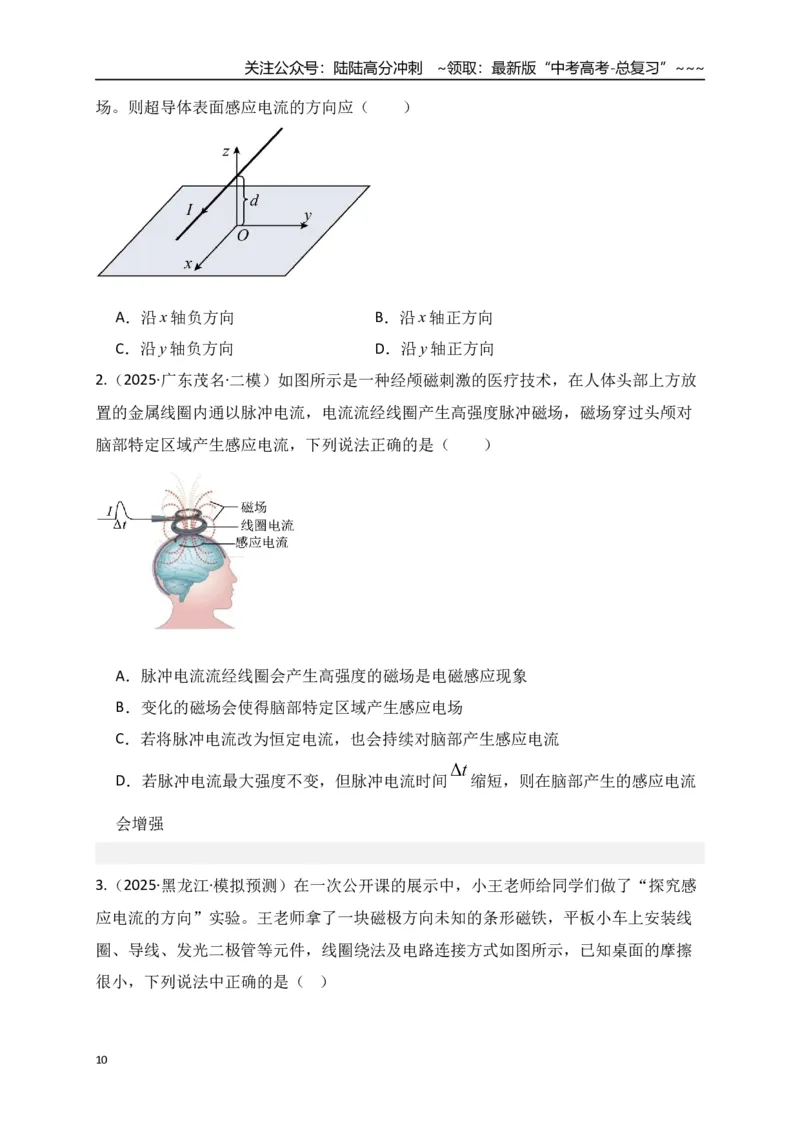

场。则超导体表面感应电流的方向应（ ）
A．沿x 轴负方向
B．沿x 轴正方向
C．沿y 轴负方向
D．沿y 轴正方向
2.（2025·广东茂名·二模）如图所示是一种经颅磁刺激的医疗技术，在人体头部上方放
置的金属线圈内通以脉冲电流，电流流经线圈产生高强度脉冲磁场，磁场穿过头颅对
脑部特定区域产生感应电流，下列说法正确的是（ ）
A．脉冲电流流经线圈会产生高强度的磁场是电磁感应现象
B．变化的磁场会使得脑部特定区域产生感应电场
C．若将脉冲电流改为恒定电流，也会持续对脑部产生感应电流
D．若脉冲电流最大强度不变，但脉冲电流时间
缩短，则在脑部产生的感应电流
会增强
3.（2025·黑龙江·模拟预测）在一次公开课的展示中，小王老师给同学们做了“探究感
应电流的方向”实验。王老师拿了一块磁极方向未知的条形磁铁，平板小车上安装线
圈、导线、发光二极管等元件，线圈绕法及电路连接方式如图所示，已知桌面的摩擦
很小，下列说法中正确的是（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．当条形磁铁向右靠近线圈时，平板小车将向左移动
B．当左侧二极管发光时，此过程一定是条形磁铁的S 极向右插入线圈
C．在条形磁铁插入线圈的过程中，如果右侧的二极管发光则条形磁铁的右端为N
极
D．实验中发现左侧二极管发光的同时，小车又向右移动，则我们无法判断条形磁
铁哪一端为N 极
4.（2025·广东揭阳·二模）如图是某种明暗交替的警示灯装置，磁铁可在水平方向做周
期性往复运动。磁铁左右相同高度处固定有直径相同，但匝数不同的两个线圈。不考
虑线圈间的互感，则磁铁左右运动过程中（ ）
A．两个线圈中产生交变电流的周期不同
B．两个线圈中的磁通量始终相同
C．两个线圈中感应电动势的大小始终相同
D．两个线圈对磁铁的作用力方向始终相同
5.（2025·湖北武汉·三模）如图所示，一“
”形闭合导线框置于匀强磁场中，正方
形ABCF 和正方形FCDE 边长相等，匀强磁场的方向与线框平面垂直且向里。线框沿
垂直于DE 边的方向向右做匀速直线运动。下列说法正确的是（ ）
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．E 点电势等于D 点电势
B．E 点电势高于D 点电势
C．若线框绕CF 轴线转动，CF 段有电流通过
D．若线框绕CF 轴线转动，CF 段没有电流通过
6.（2025·河北·三模）某工厂的水平传送带安装了电磁阻尼系统以实现紧急制动。当传
送带突然停止时，传送带上的金属物品因惯性继续向前滑动并最终滑出磁场方向竖直
向下的匀强磁场区域，在滑出匀强磁场区域的过程中，金属物品中产生的感应电流方
向是（从上向下看）（ ）
A．顺时针方向
B．逆时针方向
C．无感应电流
D．先顺时针方向后逆时针方向
7.（2025·广东珠海·模拟预测）如图（a）所示，水平固定的平行导轨左端用定值电阻连
接，导轨上垂直放置一根金属棒，空间中存在垂直导轨的匀强磁场，规定垂直纸面向
里为磁场正方向。若磁场随时间变化如图（b）所示，金属棒始终保持静止状态，则（
）
A．t=0~1s，感应电流方向为逆时针
B．t=1~2s，金属棒受安培力向左
C．t=2~3s，金属棒受摩擦力向左
D．t=3~4s，金属棒电流逐渐减小
8.如图，金属棒ab、cd 放在水平金属导轨上，条形磁铁从abcd 上方某处由静止开始下落，在加速
接近导轨过程中，金属棒ab、cd 均未滑动。下列说法错误的是（ ）
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．磁铁加速度将小于g
B．金属棒cd 有c 指向d 的感应电流
C．金属棒对导轨的压力大于金属棒的重力
D．金属棒ab、cd 有相互远离的趋势
9.（2025·广东深圳·期中）图甲为某公司自主研发的“自发电”无线门铃按钮，其“发电”原理如
图乙所示。按下门铃按钮过程，磁铁靠近螺线管，螺线管内部产生感应电流；松开门铃按钮过程，
磁铁远离螺线管回归原位。下列说法正确的是（ ）
A．按下按钮瞬间，螺线管内部电流方向为：Q→P
B．按下按钮瞬间，螺线管受到磁铁的作用力向右
C．松开按钮瞬间，螺线管内部电流方向为：P→Q
D．松开按钮瞬间，螺线管线圈会有扩张的趋势
10．研究人员发现一种具有独特属性的新型合金能够将内能直接转化为电能。具体而言，只要略微
提高温度，这种合金就会变成强磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图所示。
A 为圆柱形合金材料，B 为线圈，套在圆柱形合金材料上，线圈的半径大于合金材料的半径。现对
A 进行加热，下列说法正确的是（ ）
A．B 线圈的磁通量将减小
B．B 线圈一定有收缩的趋势
C．B 线圈中感应电流产生的磁场阻止了B 线圈内磁通量的增加
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
D．若从左向右看B 中产生顺时针方向的电流，则A 左端是强磁性合金的N 极
11．如图所示，长直导线与心形金属线框放在光滑绝缘的水平面上，且长直导线与心形线框的对称
轴MN 垂直。当长直导线中通以图示方向的电流I，且电流增大时，下列关于心形线框的说法正确
的是（ ）
A．线框有面积扩大的趋势
B．线框中产生逆时针方向的感应电流
C．线框在水平面内沿逆时针方向旋转
D．线框沿垂直于直导线方向向右平动
12．如图所示，连接平行金属板
和
（板面垂直于纸面）的导线的一部分CD 和另一闭合回路的
一部分GH 平行，CD 和GH 均在纸平面内。金属板置于磁场中，磁场方向垂直纸面向里，金属杆
ab 在光滑导轨上向右匀速运动，当一束等离子体射入两金属板之间时，关于CD、GH 段导线间的
相互作用力说法正确的是（ ）
A．等离子体从右方射入时，CD 段导线和GH 段导线相互吸引
B．等离子体从右方射入时，CD 段导线和GH 段导线相互排斥
C．等离子体从左方射入时，CD 段导线和GH 段导线相互吸引
D．等离子体从左方射入时，CD 段导线和GH 段导线相互排斥
13．（2025·四川德阳·三模）如图所示，两个圆形金属圆环Ⅰ、Ⅱ和方形金属线圈A 位于同一平面
内，线圈A 中通以逆时针方向的电流i，下列说法正确的是（ ）
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．若电流i 变小，则圆环Ⅰ有缩小的趋势
B．若电流i 变小，则圆环Ⅱ有缩小的趋势
C．若电流i 不变，仅让圆环Ⅰ的半径扩大，则Ⅰ中产生逆时针方向的感应电流
D．若电流i 不变，仅让圆环Ⅱ的半径缩小，则Ⅱ中产生顺时针方向的感应电流
1.（2025·陕晋青宁卷·高考真题）电磁压缩法是当前产生超强磁场的主要方法之一，其原理如图所
示，在钢制线圈内同轴放置可压缩的铜环，其内已“注入”一个初级磁场，当钢制线圈与电容器组
接通时，在极短时间内钢制线圈中的电流从零增加到几兆安培，铜环迅速向内压缩，使初级磁场的
磁感线被“浓缩”，在直径为几毫米的铜环区域内磁感应强度可达几百特斯拉。此过程，铜环中的
感应电流（ ）
A．与钢制线圈中的电流大小几乎相等且方向相同
B．与钢制线圈中的电流大小几乎相等且方向相反
C．远小于钢制线圈中的电流大小且方向相同
D．远小于钢制线圈中的电流大小且方向相反
2．（2025·北京·高考真题）下列图示情况，金属圆环中不能产生感应电流的是
（ ）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．图（a）中，圆环在匀强磁场中向左平移
B．图（b）中，圆环在匀强磁场中绕轴转动
C．图（c）中，圆环在通有恒定电流的长直导线旁向右平移
D．图（d）中，圆环向条形磁铁N 极平移
3.（2025·河南·高考真题）手机拍照时手的抖动产生的微小加速度会影响拍照质量，光
学防抖技术可以消除这种影响。如图，镜头仅通过左、下两侧的弹簧与手机框架相
连，两个相同线圈c、d 分别固定在镜头右、上两侧，c、d 中的一部分处在相同的匀
强磁场中，磁场方向垂直纸面向里。拍照时，手机可实时检测手机框架的微小加速
度a 的大小和方向，依此自动调节c、d 中通入的电流
和
的大小和方向（无抖
动时
和
均为零），使镜头处于零加速度状态。下列说法正确的是（ ）
A．若
沿顺时针方向，
，则表明a 的方向向右
B．若
沿顺时针方向，
，则表明a 的方向向下
C．若a 的方向沿左偏上
，则
沿顺时针方向，
沿逆时针方向且
D．若a 的方向沿右偏上
，则
沿顺时针方向，
沿顺时针方向且
4．（2025·河南·高考真题）如图，一金属薄片在力F 作用下自左向右从两磁极之间通
过。当金属薄片中心运动到N 极的正下方时，沿N 极到S 极的方向看，下列图中能
够正确描述金属薄片内涡电流绕行方向的是（ ）
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．
B．
C．
D．
5．（2025·北京·高考真题）绝缘的轻质弹簧上端固定，下端悬挂一个磁铁。将磁铁从
弹簧原长位置由静止释放，磁铁开始振动，由于空气阻力的影响，振动最终停止。
现将一个闭合铜线圈固定在磁铁正下方的桌面上（如图所示），仍将磁铁从弹簧原
长位置由静止释放，振动最终也停止。则（ ）
A．有无线圈，磁铁经过相同的时间停止运动
B．磁铁靠近线圈时，线圈有扩张趋势
C．磁铁离线圈最近时，线圈受到的安培力最大
D．有无线圈，磁铁和弹簧组成的系统损失的机械能相同
6．（2025·浙江·高考真题）在“探究影响感应电流方向的因素”实验中，当电流从“-”
接线柱流入灵敏电流表，指针左偏：从“
”或“
”接线柱流入，指针右偏。如图
所示是某次实验中指针偏转角度最大的瞬间，则
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)此时磁铁的运动状态是 （选填“向上拔出”、“静止”或“向下插入”）。
(2)只做以下改变，一定会增大图中电流表指针偏转角度的是_____（多选）
A．磁铁静止，向上移动线圈
B．增大（1）中磁铁运动速度
C．将导线从接线柱
移接至接线柱
D．将一个未与电路相接的闭合线圈套在图中线圈外
7．（2024·北京·高考真题）如图所示，线圈M 和线圈P 绕在同一个铁芯上，下列说法正确的是（
）
A．闭合开关瞬间，线圈M 和线圈P 相互吸引
B．闭合开关，达到稳定后，电流表的示数为0
C．断开开关瞬间，流过电流表的电流方向由a 到b
D．断开开关瞬间，线圈P 中感应电流的磁场方向向左
8．（2024·江苏·高考真题）如图所示，在绝缘的水平面上，有闭合的两个线圈a、b，线圈a 处在垂
直纸面向里的匀强磁场中，线圈b 位于右侧无磁场区域，现将线圈a 从磁场中匀速拉出，线圈a、b
中产生的感应电流方向分别是（ ）
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．顺时针，顺时针
B．顺时针，逆时针
C．逆时针，顺时针
D．逆时针，逆时针
9．（2023·海南·高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋
在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A．线圈1、2 产生的磁场方向竖直向上
B．汽车进入线圈1 过程产生感应电流方向为abcd
C．汽车离开线圈1 过程产生感应电流方向为abcd
D．汽车进入线圈2 过程受到的安培力方向与速度方向相同
10．（2024·广东·高考真题）电磁俘能器可在汽车发动机振动时利用电磁感应发电实现能量回收，
结构如图甲所示。两对永磁铁可随发动机一起上下振动，每对永磁铁间有水平方向的匀强磁场，磁
感应强度大小均为B．磁场中，边长为L 的正方形线圈竖直固定在减震装置上。某时刻磁场分布与
线圈位置如图乙所示，永磁铁振动时磁场分界线不会离开线圈。关于图乙中的线圈。下列说法正确
的是（ ）
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．穿过线圈的磁通量为
B．永磁铁相对线圈上升越高，线圈中感应电动势越大
C．永磁铁相对线圈上升越快，线圈中感应电动势越小
D．永磁铁相对线圈下降时，线圈中感应电流的方向为顺时针方向
11．（2023·河北·高考真题）如图，绝缘水平面上四根完全相同的光滑金属杆围成矩形，彼此接触
良好，匀强磁场方向竖直向下。金属杆2、3 固定不动，1、4 同时沿图箭头方向移动，移动过程中
金属杆所围成的矩形周长保持不变。当金属杆移动到图位置时，金属杆所围面积与初始时相同。在
此过程中（ ）
A．金属杆所围回路中电流方向保持不变
B．通过金属杆截面的电荷量随时间均匀增加
C．金属杆1 所受安培力方向与运动方向先相同后相反
D．金属杆4 所受安培力方向与运动方向先相反后相同
12．（2024·北京·高考真题）用如图1 所示的实验装置探究影响感应电流方向的因素。如图2 所示，
分别把条形磁体的N 极或S 极插入、拔出螺线管，观察并标记感应电流的方向。
关于本实验，下列说法正确的是 （填选项前的字母）。
A．需要记录感应电流的大小
B．通过观察电流表指针的偏转方向确定感应电流的方向
C．图2 中甲和乙表明，感应电流的方向与条形磁体的插入端是N 极还是S 极有关
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
