你每天用的示波器，可能只发挥了它40%的功力。

剩下的60%，藏在那些你从来没点开过的菜单里。

各位工程师、调试侠、信号完整性的信徒们，周五好！

今天是“工具冷知识”时间。我们要聊的，是你工作台上那个最熟悉、但也最陌生的老朋友——示波器。

你可能用它抓了无数次波形、测了无数次频率、看了无数次上升沿。但你有没有想过：那些藏在二级菜单里的功能，到底是干嘛用的？

今天，我们就来扒一扒示波器那些被封印的“隐藏技能”。看完你会发现：原来这些年，我一直都在“暴殄天物”。😱

冷知识一：那个“自动设置”键，其实是个“偷懒陷阱”

很多工程师开机第一件事：按Auto Set（自动设置）。波形出来了，开测。

但你有没有想过：Auto Set帮你调的，真的是最适合的参数吗？

真相是：Auto Set的逻辑是“让波形看起来舒服”——它会自动调垂直档位、水平时基、触发电平，让你一眼能看到一个完整周期的波形。但“看起来舒服”不等于“测出来准确”。

举个例子：

测电源纹波时，Auto Set会把垂直档位调到几百mV/div，屏幕上波形“很漂亮”——但你漏掉了那些几十mV级别的噪声细节

测高速信号时，Auto Set会把时基调到能让屏幕显示几个周期，但你可能错过了边沿的过冲和振铃

正确姿势：

先用Auto Set看一眼：知道信号大概长什么样

然后手动微调：垂直档位调小（看细节）、时基调小（看边沿）、调整触发电平（抓稳定波形）

新博恩冷知识：泰克MSO5系列有个高级自动设置，不只是调档位，还能自动识别信号类型（串行总线、电源、音频），帮你配好解码和分析参数。但即便如此，最终微调还是得靠你。

冷知识二：那个“触发”菜单里，藏着一个“时间机器”

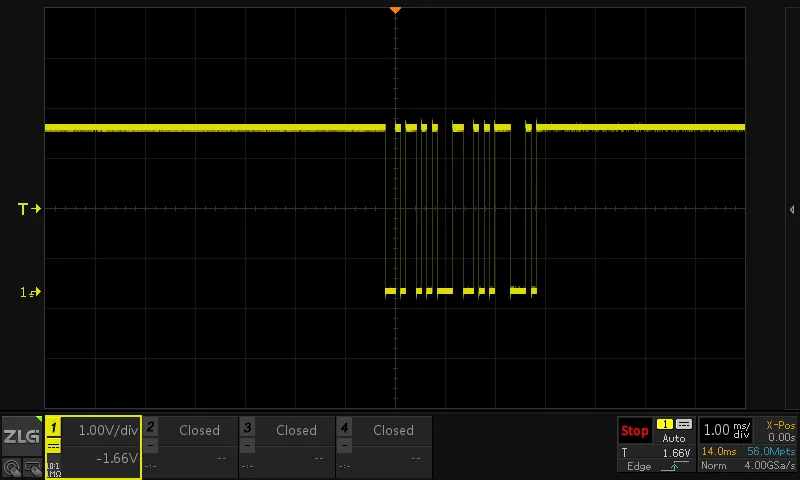

触发功能，你肯定天天用——边沿触发嘛，上升沿下降沿，简单。

但你知道吗？触发菜单里那些你从来没碰过的选项，其实能帮你“穿越时间”抓信号。

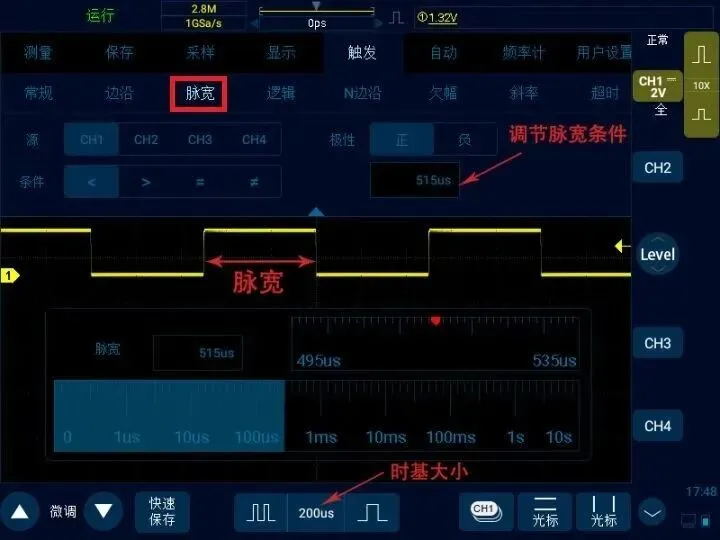

1. 脉宽触发：抓“异常窄脉冲”

场景：怀疑某个信号偶尔出现一个极窄的毛刺（宽度只有正常信号的1/10）

普通触发：信号太多，根本抓不到

脉宽触发：设置“脉冲宽度<100ns”，示波器只抓比100ns窄的信号——那个毛刺瞬间现形

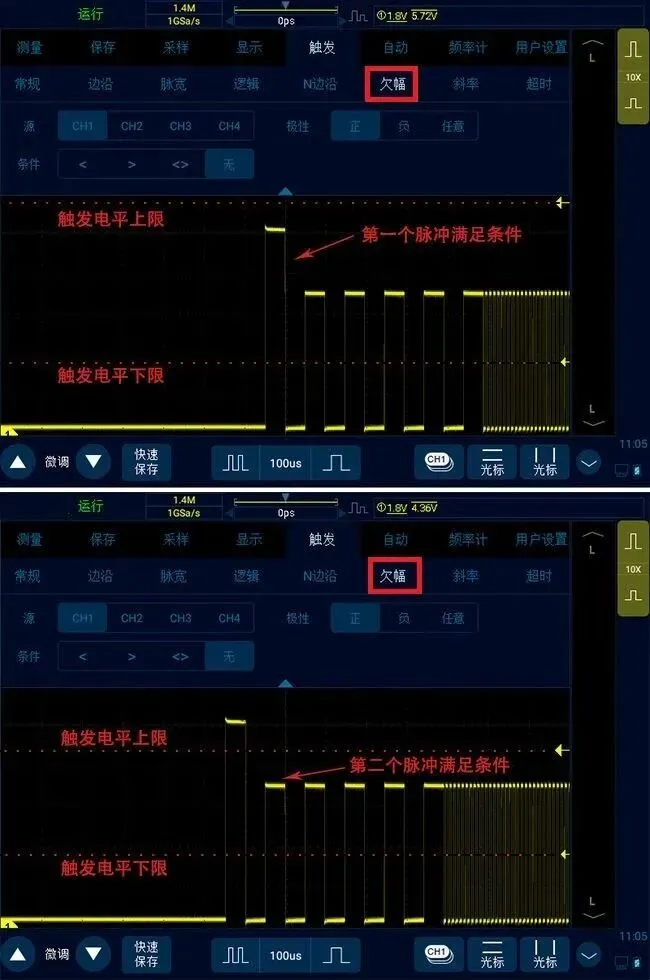

2. 欠幅触发：抓“电压没冲到顶”的信号

场景：数字电路里，某根信号线电平偶尔只冲到2.0V（正常应该3.3V）

普通触发：看不见，因为上升沿还在

欠幅触发：设置“触发电压2.5V”，只有当信号跨过2.5V又掉下来才触发——那些“没劲”的信号被精准捕获

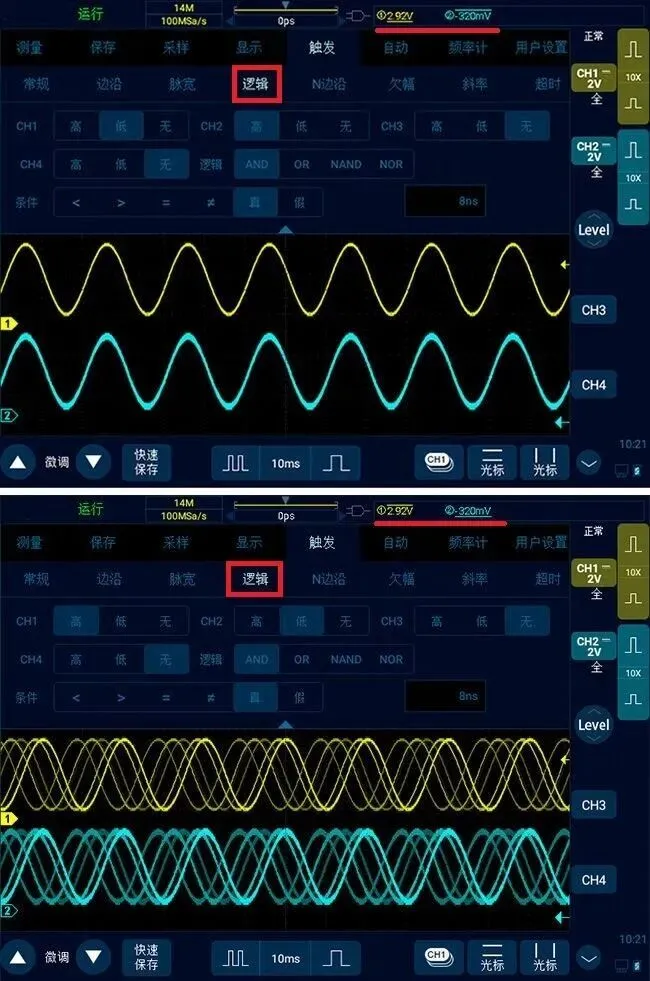

3. 逻辑触发：抓“多路信号打架”

场景：怀疑某条总线上的信号冲突，但不知道是哪几根线

逻辑触发：设置“通道1为高 && 通道2为低 && 通道3上升沿”——只有当这三个条件同时满足时触发，直接把“打架现场”拍下来

新博恩推荐：是德科技4000 X系列的区域触摸触发，直接在屏幕上画个框，示波器自动抓框内信号——比菜单设置更直观。泰克MSO4/5系列的高级触发菜单，覆盖99%的异常信号场景。

冷知识三：那个“数学运算”功能，能让示波器变身“计算器”

你用过示波器的Math（数学运算）键吗？

大部分人用过FFT（傅里叶变换）——把时域波形变频域，看看噪声频率成分。但数学运算能做的，远不止FFT。

1. A-B：测差分信号

场景：想测一个差分对的信号质量（比如USB、HDMI）

操作：用两个通道分别测正端和负端，设置Math为CH1 – CH2，直接看差分波形

省下一对差分探头的钱（几千块呢）

2. A×B：算功率

场景：测某个元件的瞬时功率

操作：CH1测电压，CH2测电流，设置Math为CH1 × CH2，直接看功率波形

配合平均运算，还能看平均功率

3. d/dt：看变化率

场景：看电源上电时的电压变化率（dv/dt），判断浪涌电流风险

操作：设置Math为d(CH1)/dt，波形直接显示电压变化快慢

新博恩冷知识：是德科技InfiniiVision系列支持≥8种数学运算组合，可以A+B、A-B、A×B、FFT、积分、微分、对数、指数。泰克MSO5系列支持高级波形数学，甚至能写自定义公式。

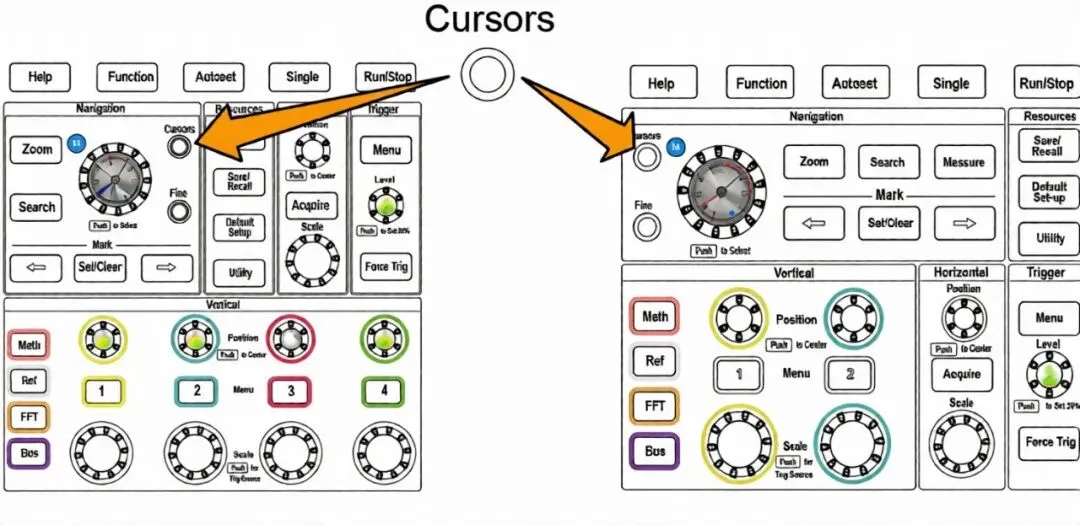

冷知识四：那个“光标”测量，比自动测量更准

示波器都有自动测量：频率、周期、峰峰值、上升时间，一键搞定。方便是方便，但你知道自动测量的局限吗？

自动测量：示波器算法在整个波形上算平均值。如果波形有噪声、有毛刺、有异常，自动测量会被“污染”。

光标测量：你亲手把光标放在你想要的位置，示波器只算光标之间的值。

什么时候用光标？

1. 测有噪声信号的幅度

自动测量：峰峰值会被噪声毛刺拉大

光标测量：把光标放在信号的“干净”顶部和底部，读数更准

2. 测不规则的周期

自动测量：如果信号偶尔丢一个脉冲，自动测的周期会飘

光标测量：光标卡在两个稳定脉冲之间，测出“正常周期”

3. 测特定段的上升时间

自动测量：在整个波形上平均，如果某一段特别陡，被平均掉了

光标测量：光标卡在你关心的那一段上升沿

新博恩推荐：福禄克手持示波表的光标测量特别顺手，现场调测时不用进多层菜单。日置存储示波器的光标读数精度高，适合计量校准场景。

冷知识五：那个“参考波形”功能，是你的“照妖镜”

示波器上有个功能叫Reference（参考波形），能把当前波形保存下来，和后面的波形对比。

怎么用？

1. 好坏对比

场景：产线上测一批板子，不知道波形对不对

操作：先测一块“好板”，保存为参考波形。再测后面的板子，直接和参考波形叠加对比——哪儿不一样，一眼看出

2. 上电时序对比

场景：怀疑某路电源上电晚了，导致系统死机

操作：保存正常上电波形，再测一次故障时的上电波形，两个波形叠在一起看——电压跌落的时刻、上升的快慢，一目了然

3. 信号完整性分析

场景：改版后的PCB，想知道信号质量变好还是变差

操作：老版本的波形存下来，新版本的波形叠上去——过冲小了？振铃没了？立见分晓

新博恩冷知识：泰克MSO5系列支持同时保存8个参考波形，还能做波形相减运算，直接看“差值”。菊水示波器的参考波形可以保存到U盘，跨仪器对比。

冷知识六：那个“长存储”功能，不只是“录更久”

现在的示波器动不动就几Mpts、几十Mpts存储深度。你知道长存储除了“录更久”，还能干嘛吗？

1. 放大看细节

原理：存储深度=采样率×时间长度。同样录10ms，存储深度越大，采样率就能越高

操作：先用长存储录一段信号，然后放大放大再放大——你会发现原来“干净”的波形里，藏着密密麻麻的细节

2. 抓偶发信号

场景：信号偶尔抽风一下，但不知道什么时候抽

操作：用分段存储（Segmented Memory），只记录触发的事件，不记录空闲时间。10Mpts可以记录几千段触发，连续录几小时，把那些“幽灵信号”一网打尽

3. 回放分析

是德科技InfiniiVision系列支持历史模式（History Mode）——示波器一直在后台录，你按一下“回放”，可以看触发前的波形。就像行车记录仪，事故发生后还能回头看“事故前发生了什么”

新博恩推荐：是德科技4000 X系列标配4Mpts存储深度，可选升级到16Mpts。泰克MSO5系列标配62.5Mpts，支持FastAcq高速采集，每秒捕获>500,000个波形。

📋 新博恩示波器“隐藏技能”自检清单

明天上班，打开你的示波器，试试这几个功能：

脉宽触发：设个100ns，看看能抓到什么毛刺

数学运算：试试CH1-CH2，看差分信号

光标测量：关掉自动测量，亲手卡一下上升时间

参考波形：存个好波形，和下一块板子对比

分段存储：录一小时，看看能抓到几个偶发异常

🛠️ 新博恩严选：带“隐藏技能”的示波器推荐

如果看完发现你的示波器缺这些功能，可以考虑升级了：

品牌	型号	隐藏技能亮点	适合人群
是德科技 Keysight	4000 X系列	区域触摸触发、历史模式、≥8种数学运算	研发调试、信号分析
是德科技 Keysight	InfiniiVision 6000 X	16Mpts存储深度、高级触发、硬件串行解码	复杂信号、总线调试
泰克 Tektronix	MSO5系列	62.5Mpts存储、FastAcq、高级波形数学	电源完整性、高速信号
泰克 Tektronix	MSO4系列	高级触发、串行解码、频谱视图	日常研发、教学实验
福禄克 Fluke	190系列	手持便携、光标顺手、CAT安全等级	现场维修、户外调试
日置 Hioki	MR6000	高精度、高速采样、多通道	功率分析、机械测量
菊水 Kikusui	DME系列	稳定可靠、长寿命、性价比高	产线配套、长期监测

关注“新博恩仪器”公众号，后台回复关键词“示波器隐藏技能”，即可领取《示波器高级功能手册+各品牌隐藏功能对比表》电子版！

📢 粉丝互动区

#我发现的示波器隐藏功能#

你的示波器上有什么“隐藏功能”是说明书没写、你自己发现的？来评论区分享，让大家开开眼！

#按错键的翻车现场#

有没有因为乱按某个功能，把自己坑了的经历？比如触发放错了，抓了半天抓不到波形……

---

（工具用得对，功能才会翻倍。今天起，把你示波器上那些没点过的菜单，挨个试一遍——也许会有惊喜。）
