📌 写在前面

网上写西门子PLC通信的文章，一抓一大把。但我看了几十篇，发现两个致命问题：

要么只会抄官方手册，通信类型罗列一大堆，看完还是不知道怎么选；

要么停留在”配置步骤”层面，出了故障还是一脸懵。

今天这篇，换个思路——以问题为导向，以选型为目的，以实战为核心。

一、先”诊脉”：你的通信问题到底是哪一种？

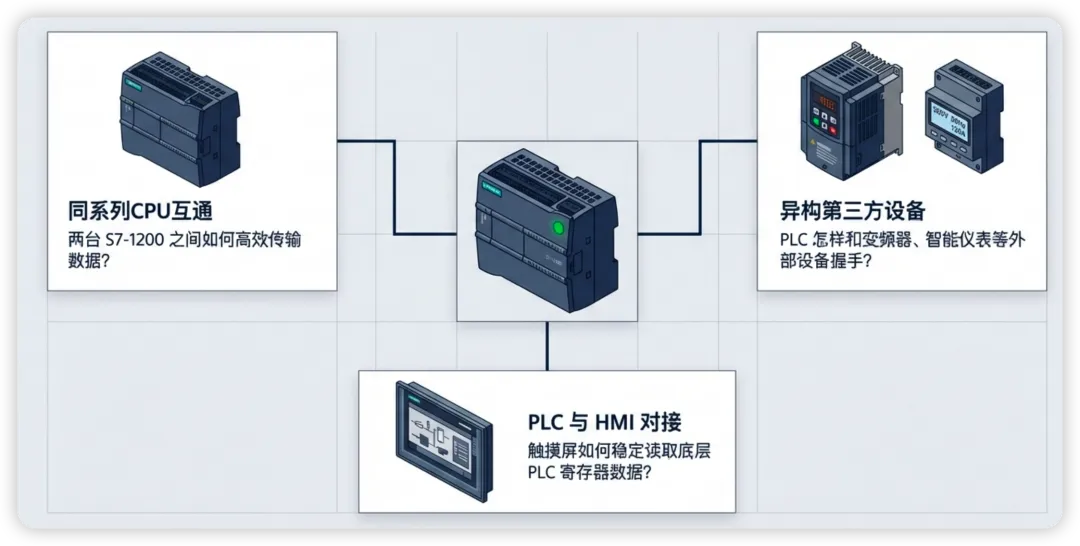

很多人一开口就问”PLC怎么通信”，但”通信”这两个字太大了。西门子PLC的通信问题，归根结底就三类：

• 同系列CPU之间：两台S7-1200怎么传数据？

• PLC与HMI：触摸屏怎么读取PLC数据？

• PLC与第三方设备：PLC怎么和变频器、仪表通信？

二、主流方案全对比

⚠️ 注意：S7-200 SMART不支持S7通信！

三、S7协议怎么用？

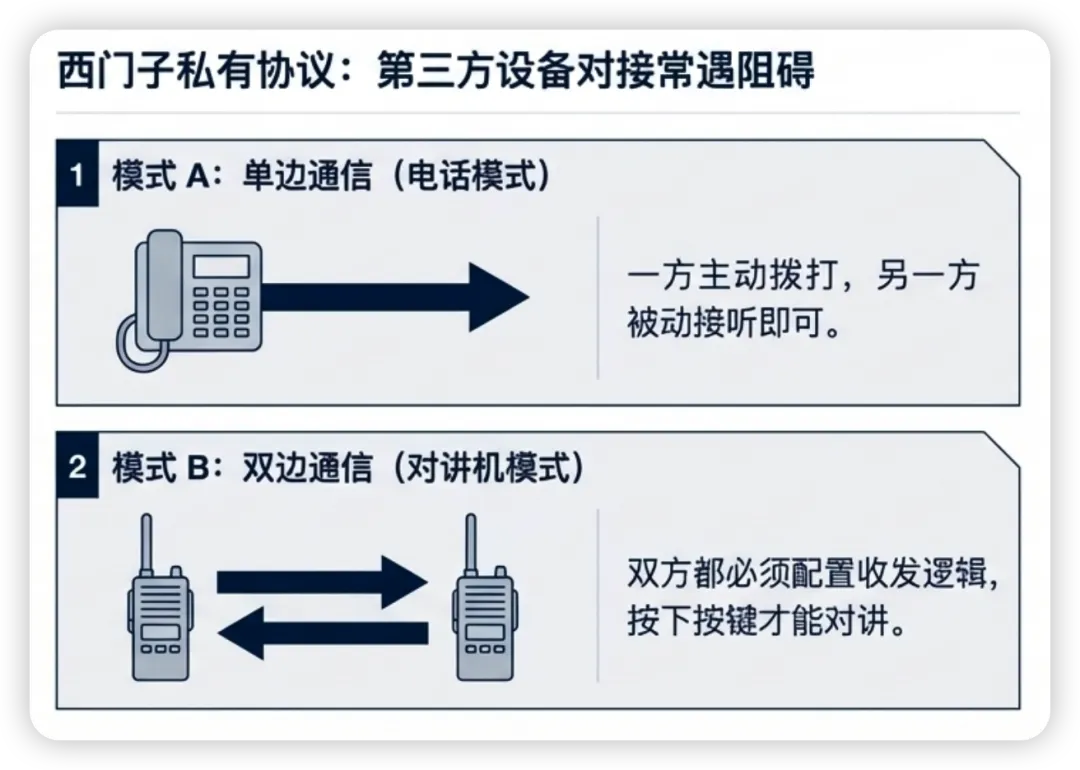

• S7协议是西门子私有的，第三方设备对接时常走不通

• 两种模式：单边通信（打电话）和双边通信（对讲机）

• 很多设备商的S7实现不是100%标准，这是连接失败的常见原因

实战警告：S7-200 SMART的PN接口只能做智能设备，不能做控制器！如果你把SMART配置成控制器，1200那边怎么都连不上。

四、PROFINET——配置比编程更重要

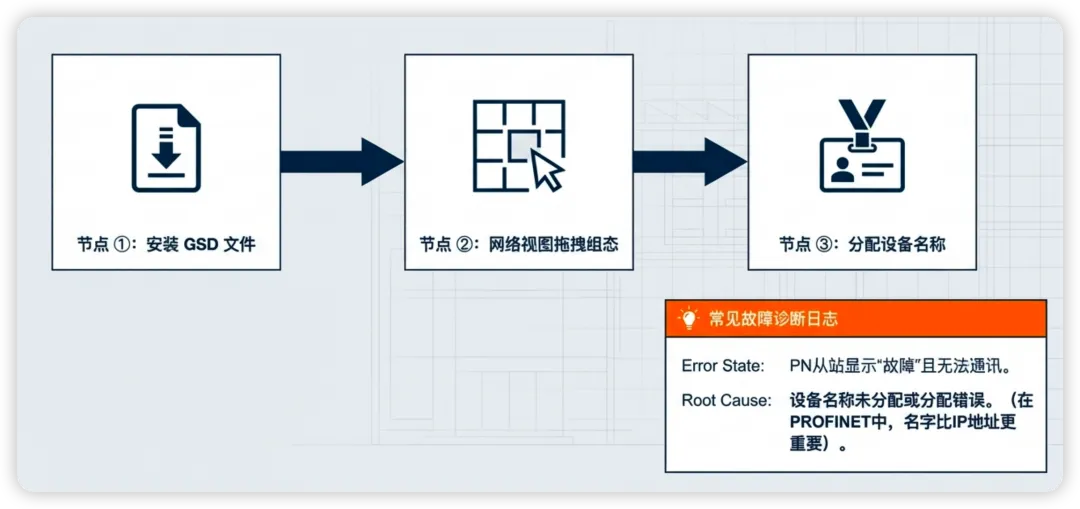

三步配置：①安装GSD文件 → ②网络视图拖拽组态 → ③分配设备名称

💡 常见故障：设备名称没分配或分配错误，PN从站会显示”故障”，且无法通讯。

五、Modbus——老但不过时

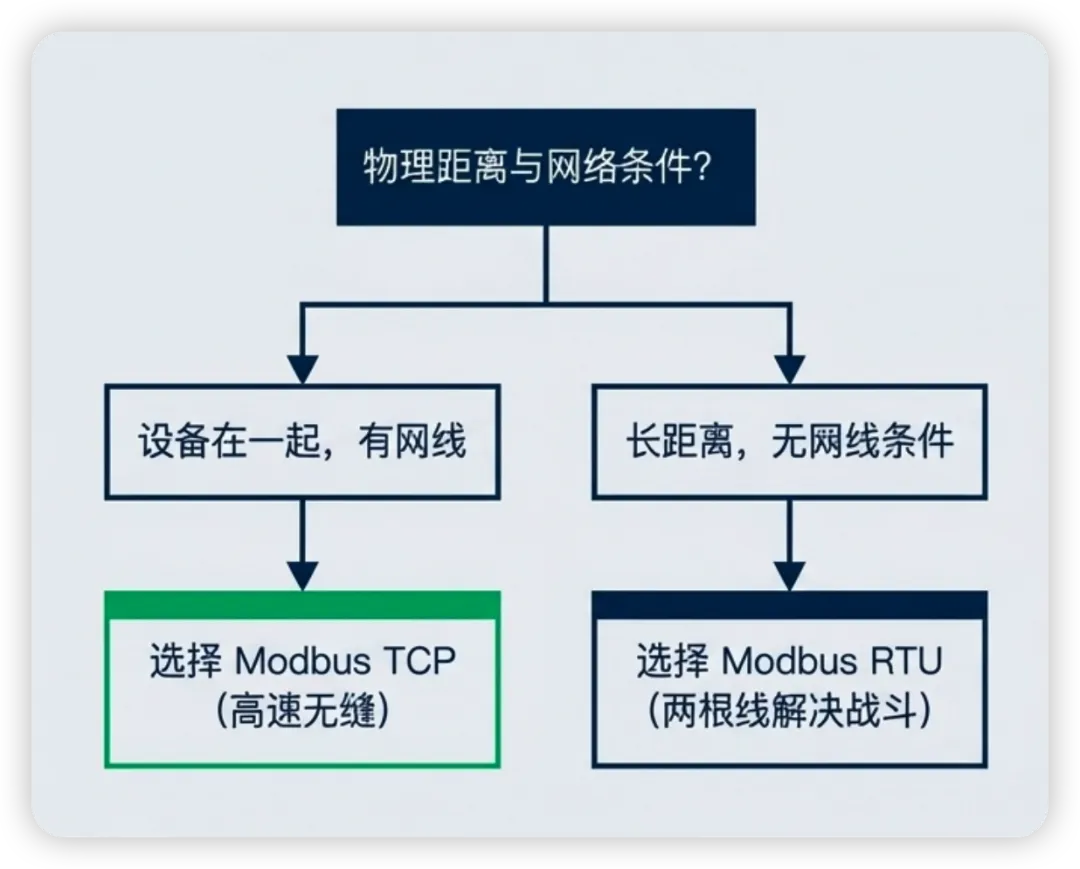

选型建议：设备在一起用TCP，长距离没网线用RTU。

代码示例：

MB_CLIENT.REQ := TRUE;
MB_CLIENT.MB_MODE := 1;        // 读保持寄存器
MB_CLIENT.MB_DATA_ADDR := 40001;
MB_CLIENT.MB_DATA_LEN := 10;

六、通信故障排查四步

① 物理层：网线插好？灯亮？RS485正负极对？

② 参数：IP同网段？端口对？（S7默认102，Modbus TCP默认502）

③ 协议匹配：主从协议一致？寄存器地址映射对？

④ 诊断：看CPU缓冲区/错误代码（8501=功能码不支持，8520=从站无响应）

七、写在最后

搞懂三点：①通信对象 ②选对方式 ③理解协议本质。搞懂这三点，西门子PLC通信，没什么神秘的。
