防爆等级说明(ExdIIB)-防爆标志-最新标准版
今日继续说下防爆等级，防爆标志。前面写过一版，也是我们非防爆行业从业者现场见到的最多的防爆标志，但是很多业内专家指正应使用最新版本标准。下面所述均摘自现行最新版标准，防爆关乎生命安全，马虎不得。
常用简称EPL：设备保护级别equipment protection level;
|

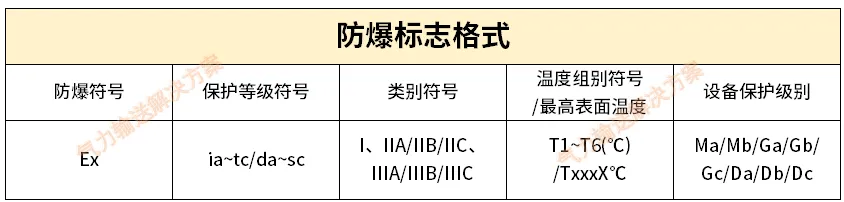

防爆标准和规范 |
|
|
防爆符号Ex：表明Ex 设备符合GB/T3836.1-2021第1 章所列专用标准的一个或多个防爆型式。
-

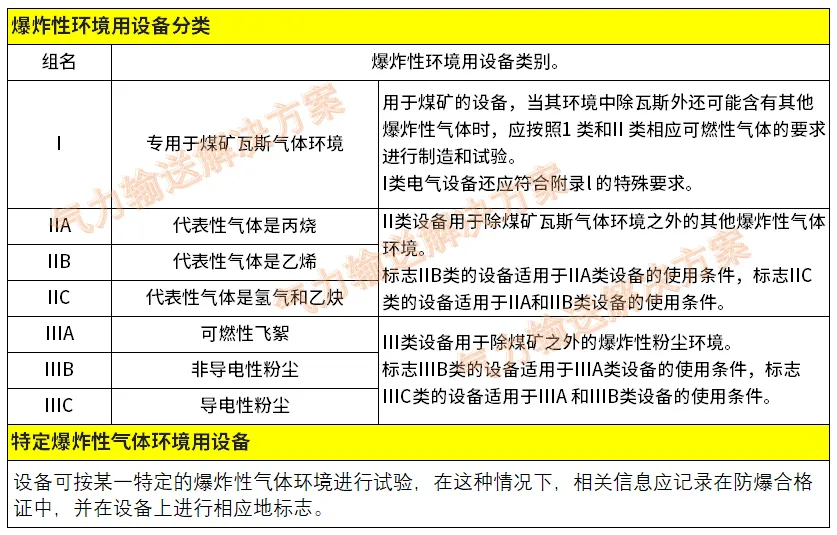

分为两大类：

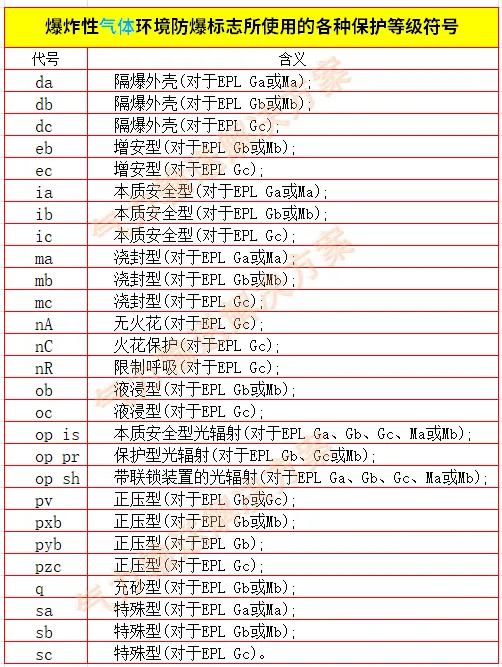

1、爆炸性气体环境防爆标志 所使用的各种保护等级符号：

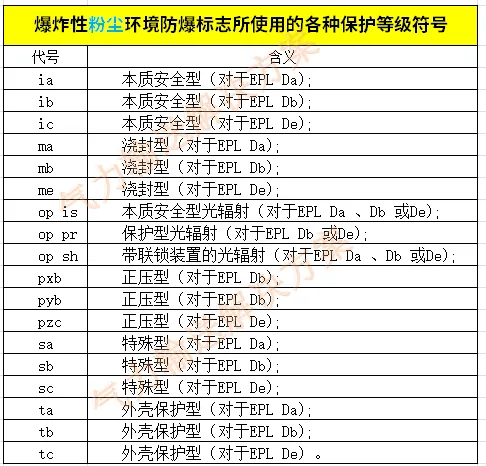

2、爆炸性粉尘环境防爆标志 所使用的各种保护等级符号：
I 类电气设备
|
最高表面温度不应超过： ——150°C, 当电气设备表面可能堆积煤尘时； ——450°C, 当电气设备表面不会堆积煤尘时（例如防尘外壳内部）。 |

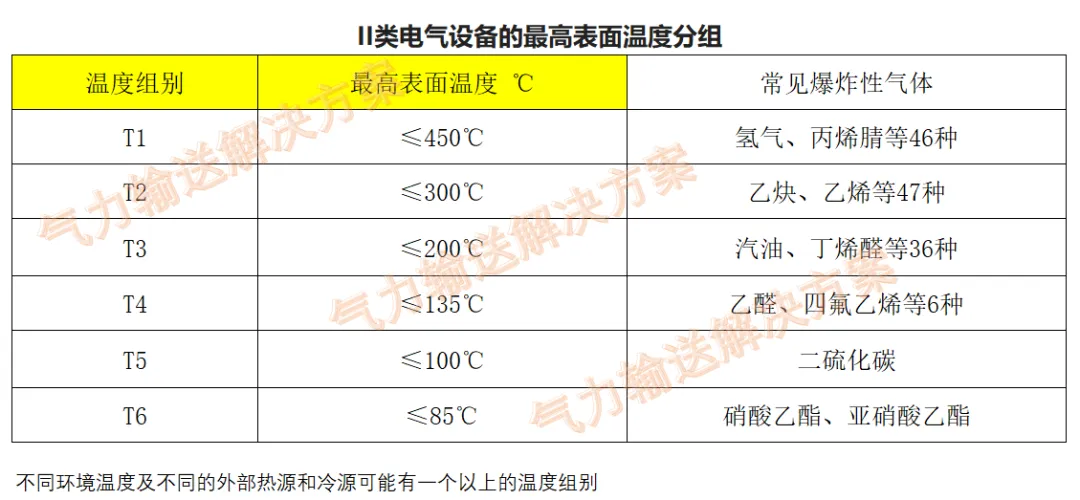

II 类电气设备
对于II类Ex 设备，表示温度组别的符号。可给出两个温度组别之间的最高表面温度，也可仅用摄氏温度来标志该最高表面温度，或两者都标出，但在摄氏温度之后加括号，括号内是温度组别，例如， T1或350°C 或350°C (T1) 。
对于最高表面温度超过450°C 的II 类Ex 设备应用摄氏温度来标记最高表面温度，例如，600°C 。

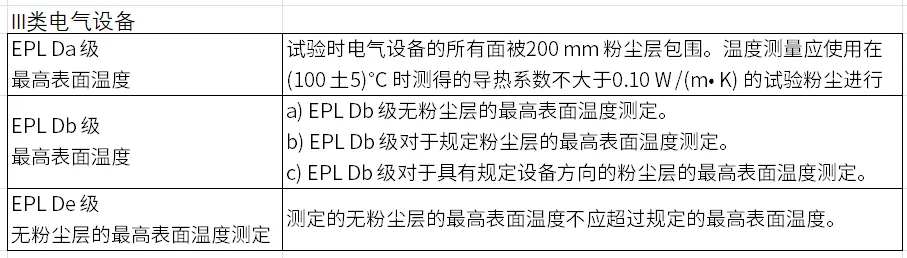

III类电气设备
按照规定的EPL, 最高表面温度标志。
• 对EPL Da, 最高表面温度应用摄氏温度值及单位℃表示， 200mm 的粉尘层厚度用下标表示（例如T200 320°C) 。因为不准许测定尤粉尘层的Da 级设备的最高表面温度，不能标志无粉尘层的最高表面温度。
• 对无粉尘层试验的EPL Db 和EPL De, 最高表面温度应用摄氏温度值及单位℃表示，前面加字母”T”( 例如T90°C) 。
• 对EPL Db, 适用时，除无粉尘层的标志外，还应用摄氏温度值和单位℃标出最高表面温度T最大粉尘层，规定的粉尘层厚度（单位为mm) 用下标表示（例如T150320°C) 。
• 对EPL Db, 除尤粉尘层的标志外，还应用摄氏温度值和单位°C标出最高表面温度TL, 特定方向的粉尘层L 用下标表示（例如TL 320°C) 。
温度组别符号/最高表面温度只摘自了总主要的部分，小元器件等温度请另见标准。

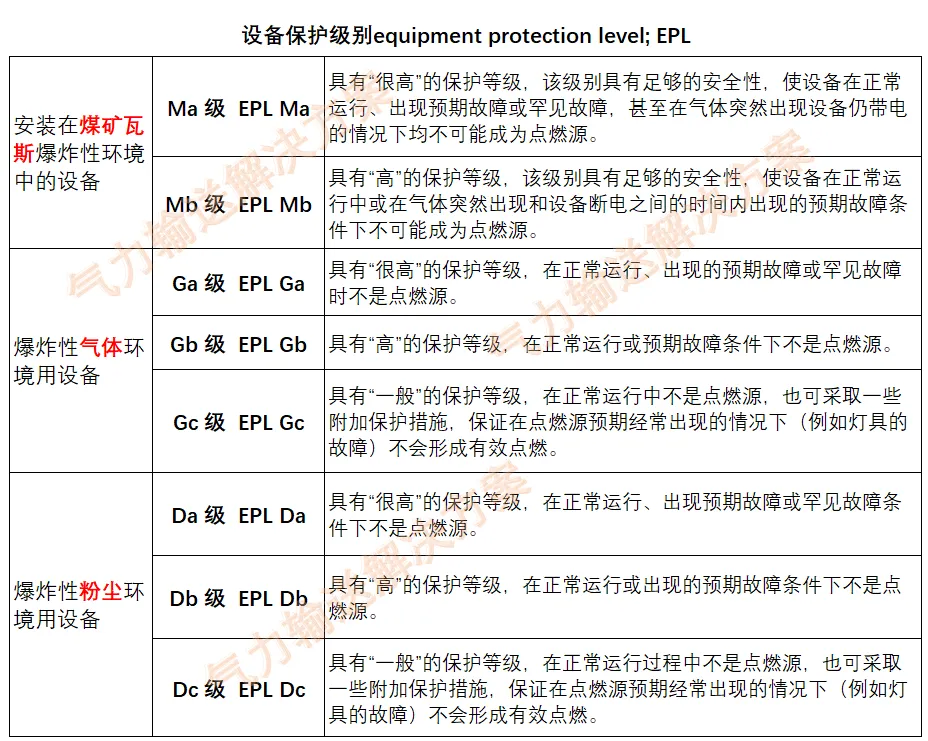

设备保护级别equipment protection level; EPL
根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿瓦斯爆炸性环境所具有的不同特征而对设备规定的保护等级。共有三大类8种级别：
防爆标志：标志应包括符号T. 或Tamb 和环境温度范围，或按包含符号”X”以指明这一特殊使用条件。如果Ex 设备也标志用于爆炸性粉尘环境或爆炸性气体环境，且环境温度范围等级相同的，只需标出一个环境温度范围。

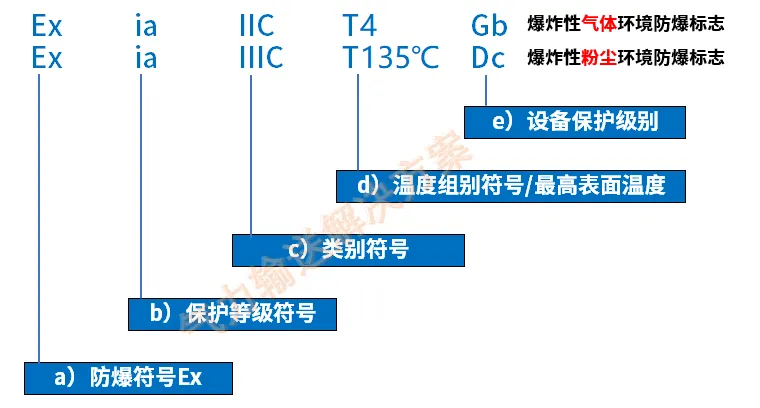

举例一：防爆标识“Ex ia IIC T4 Gb”
标志为爆炸性气体环境防爆标志
1.“Ex”：防爆设备的统一前缀，表示该设备符合防爆标准，可用于爆炸性环境。
2.“ia”：代表防爆中保护等级，本质安全型(对于EPL Ga或Ma)。
3.“IIC”：设备用于除煤矿瓦斯气体环境之外的其他爆炸性气体环境，通常是氢气和乙炔气体环境。
4.“T4”：II类电气设备的最高表面温度不超过135°C。
5.“Gb”：爆炸性气体环境用设备，具有“高”的保护等级，在正常运行或预期故障条件下不是点燃源。
举例二：防爆标识“Ex ia IIIC T135°C Dc”
标志为爆炸性粉尘环境防爆标志
1.“Ex”：防爆设备的统一前缀，表示该设备符合防爆标准，可用于爆炸性环境。
2.“ia”：代表防爆中保护等级， 本质安全型（对于EPL Da)。
3.“IIIC”：设备用于除煤矿之外的爆炸性导电性粉尘环境。
4.“T135”：设备最高表面温度不超过135°C。
5.“Dc”：爆炸性粉尘环境用设备，具有“一般”的保护等级，在正常运行过程中不是点燃源，也可采取一些附加保护措施，保证在点燃源预期经常出现的情况下（例如灯具的故障）不会形成有效点燃。
举例三：还有以下几种情况及标志正确使用格式，较为复杂，大多数人只看看即可
注6.对于不适合安装在危险场所的Ex 关联设备，符号Ex 及Ex 关联设备保护等级和EPL 的符号应用同一方括号括起来，例如， [Ex pxb Gb] 。如果同时提供关联装置和Ex 关联设备，保护等级和EPL 的符号分别置于方括号中，例如， [Ex ib Gb][Ex pxb Gb] IIC 。
当Ex 关联设备和Ex 设备的类别不同，还应标出设备类别，例如，Ex db [ib IIC Gb][pxb Gb] IIB T4 Gb 。例如， Ex tb [ib IIIC Db][pxb Db] IIIB T135℃ Db 。
