麦克维尔风冷模块机MC325线控器使用说明
摘要：本文介绍麦克维尔风冷模块机MC325线控器使用说明。

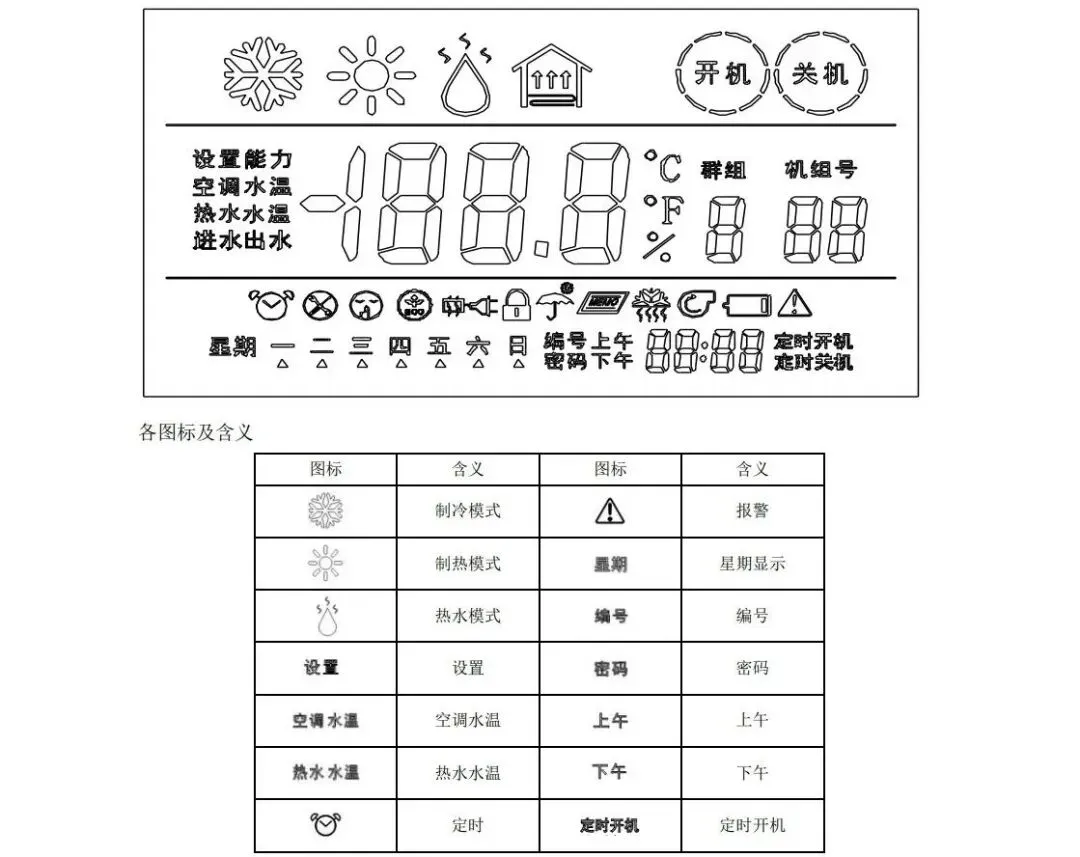

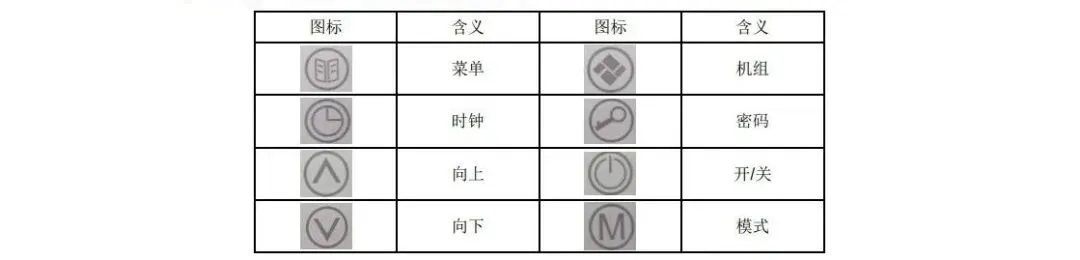

MC325 是一款触摸按键线控器，具有开/关机控制、模式切换、参数设置、实时时钟、定时设 置、状态显示、故障提示等功能。

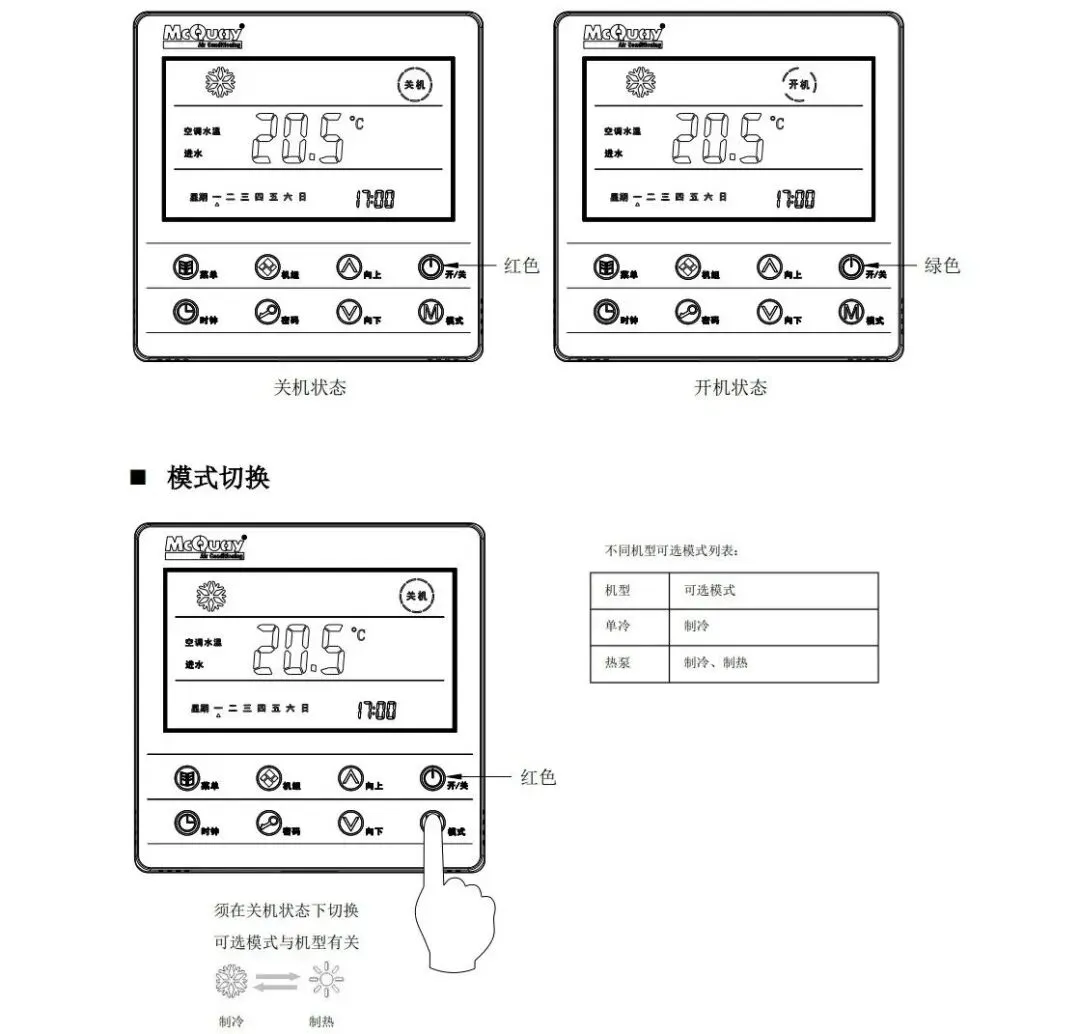

开机：在关机状态下，按“开/关”键，开机图标显示，蜂鸣器短响两声，“开/关”键指示灯显示绿色。
关机：在开机状态下，按“开/关”键，关机图标显示，蜂鸣器长响一声，“开/关”键指示灯显示红色。
默认状态下，机组号不显示，对应的机组为主机。通过按“机组”键可进行机组的切换，在开机 或关机状态下均可操作。
-
-
再次按“机组”键，显示机组号“00”，表示切换到了第一台从机；
-
再次按“机组”键，显示机组号“01”，表示切换到了第二台从机；
-
继续按“机组”键，机组号继续增加，直到从机最大机组号，表示切换到了最后一台从机；
-
-
如果停止按“机组”键，则 1 秒后机组号不再显示；如果继续按“机组”键，则回到机组号“FF”，重新开始切换。

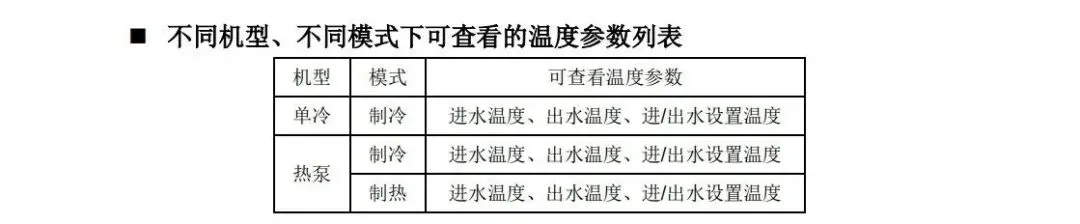

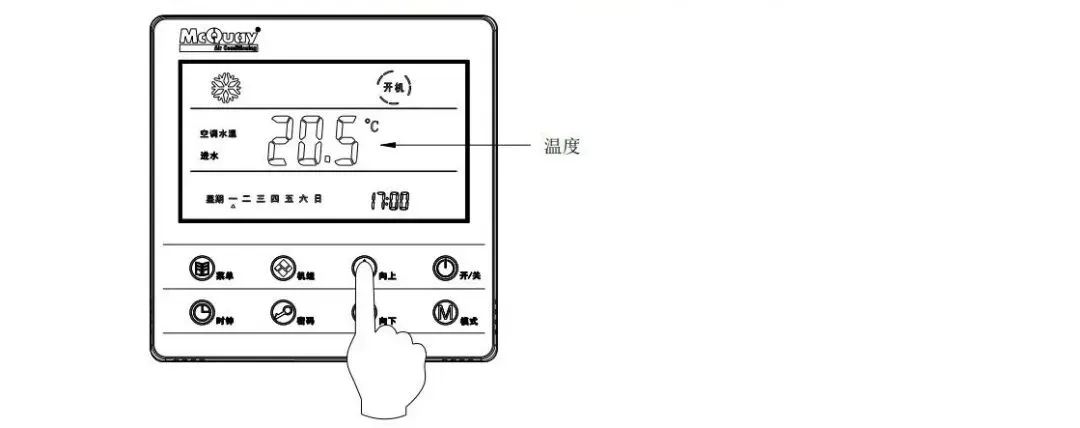

按“向上”/“向下”键调至需要查看的温度参数，在开机或关机状态下均可操作。
1.进水温度控制机组可查看进水设置温度，出水温度控制机组可查看出水设置温度；
2.当按“机组”键切换到从机后，进水温度、出水温度根据所选从机的值显示，其余温度参数根据主机的值显示。

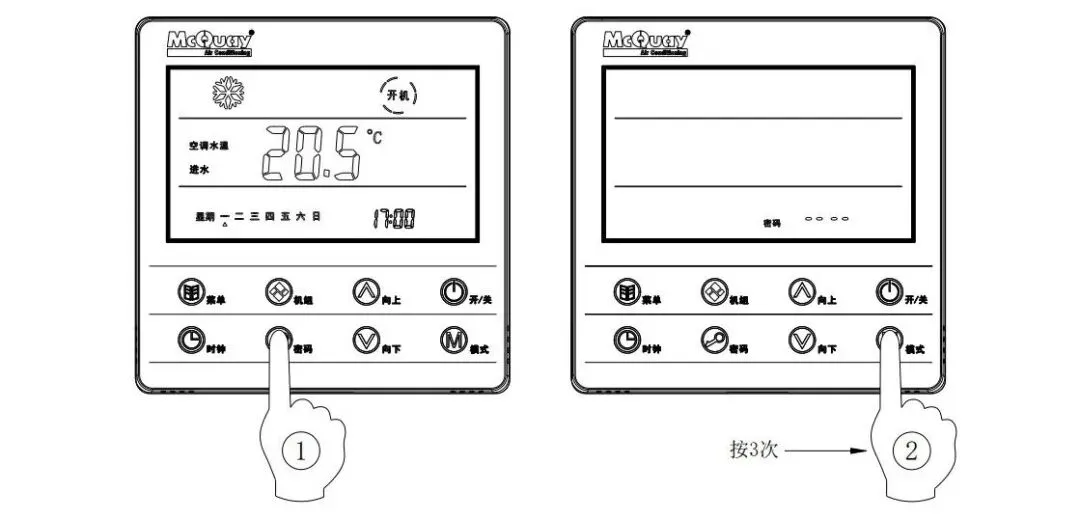

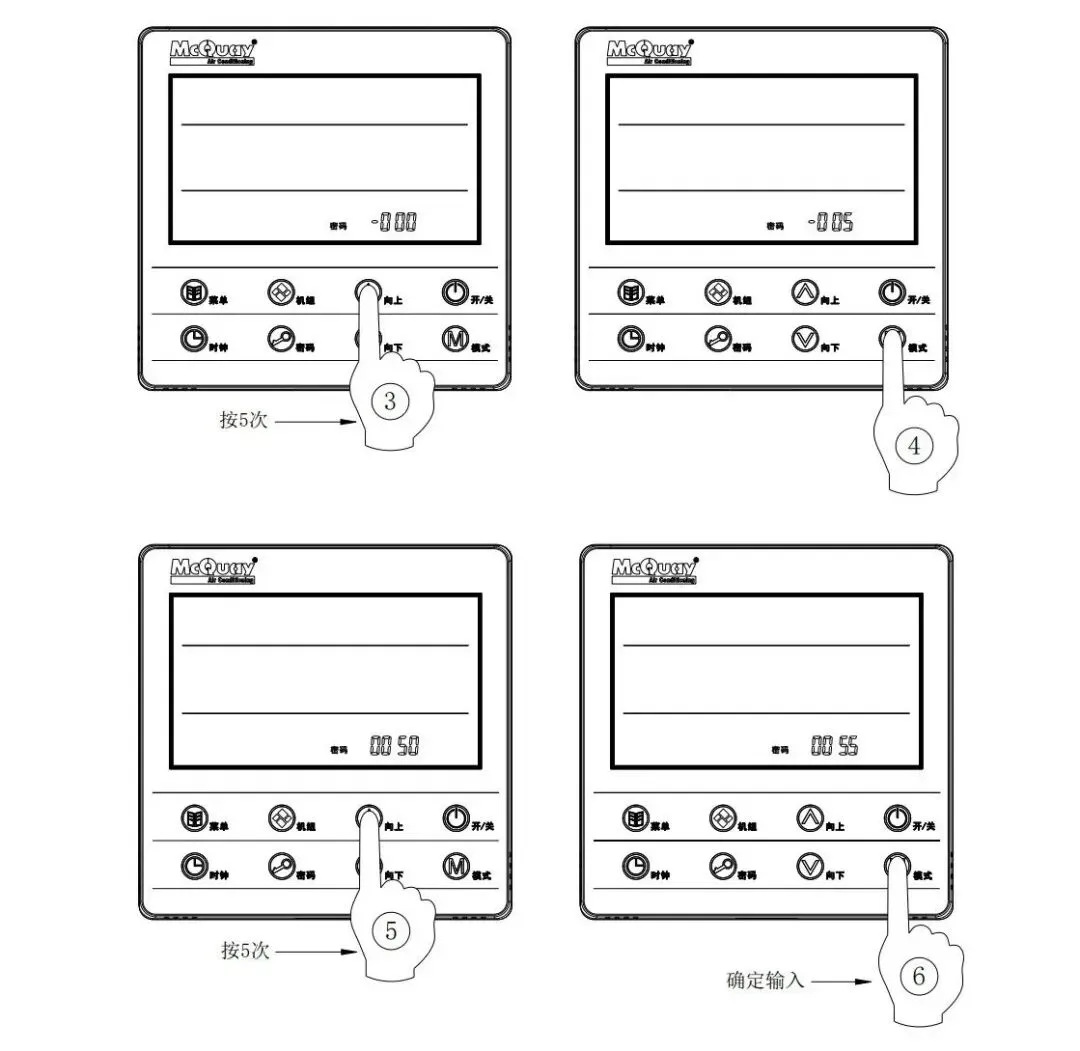

设置温度之前，需先输入客户密码“0055”，操作步骤如下：
1.输入正确密码，跳回到主界面，按下菜单键后，此时机组允许客户设置温度；
2.输入错误密码，停留在密码输入界面，无操作 10 秒后退回主界面；
3.输入正确密码后，若 60 秒钟内无任何按键操作，则需要再次输入正确密码才能设置温度。

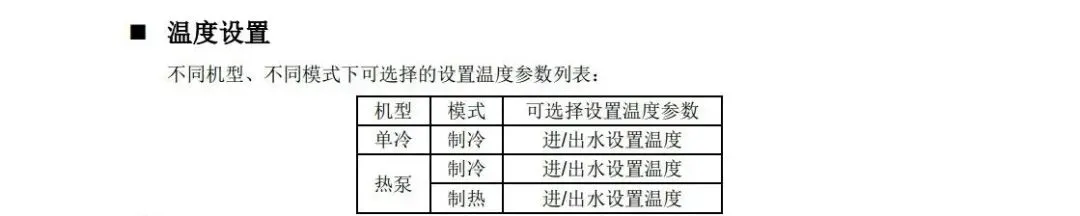

1.进水温度控制机组可设置进水设置温度，出水温度控制机组可设置出水设置温度。
2.进水温度控制机组为出厂标准配置，出水温度控制机组时需要定制出水温度控制包，详见“使用及安装手 册”中“拨码及地址设置”章节。

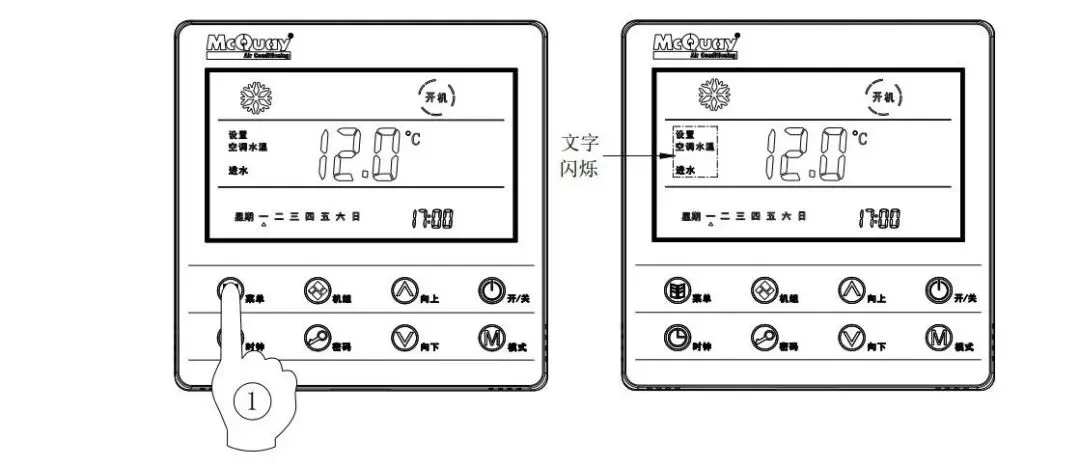

温度设置在开机或关机状态下均可操作。首先按照上一节说明输入客户密码“0055”。然后按“菜 单”键进入温度设置界面，操作如下：

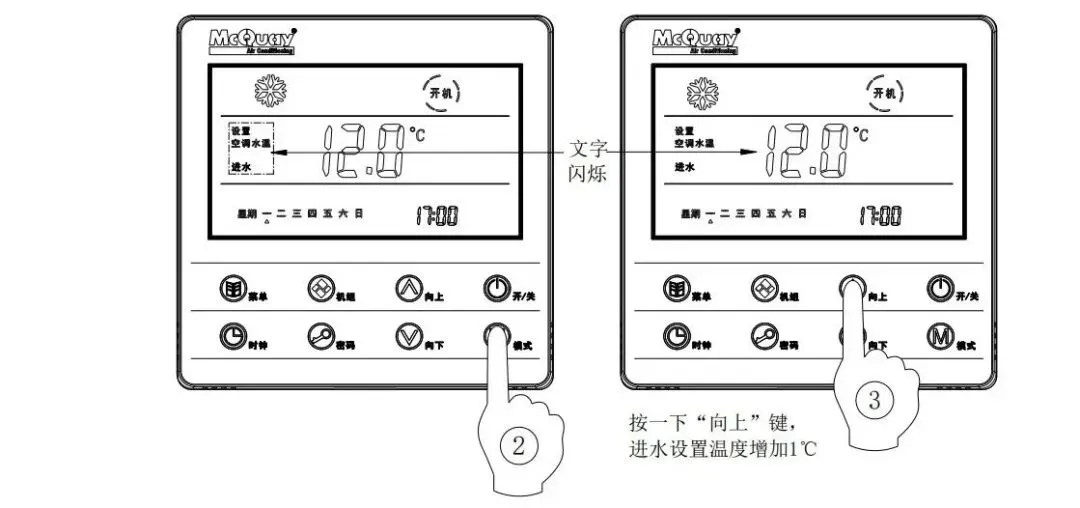

此时闪烁的文字为当前选择的设置温度参数，按“向上”/“向下”键可选择所需要设置的温度参数。 按“模式”键确定选择所需要设置的温度参数。

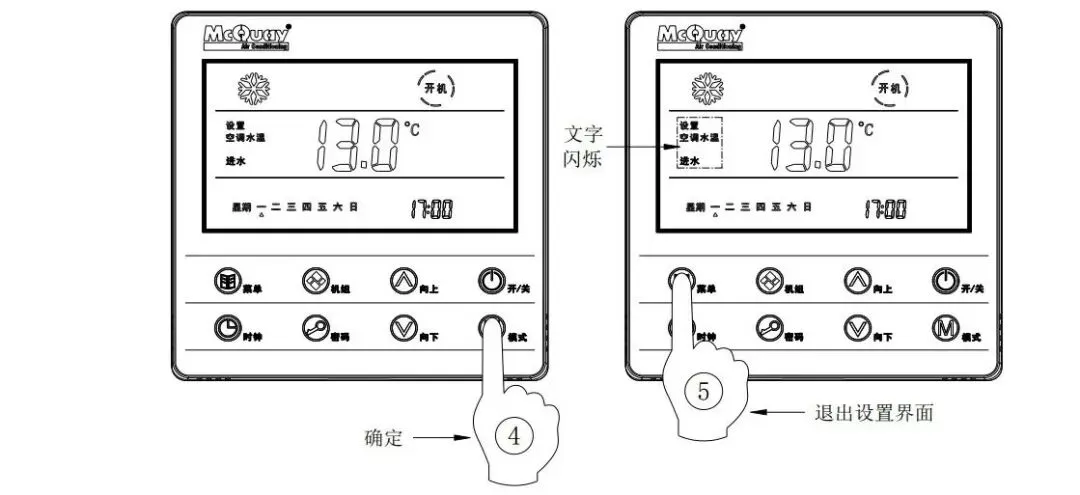

此时闪烁的数字为当前设置温度参数的值，客户根据实际需求按“向上”/“向下”键进行调节。下图表示将进水设置温度调节为13℃。
备注：设置任何参数过程中，若按下“菜单”键或 30 秒无操作，则返回主界面。

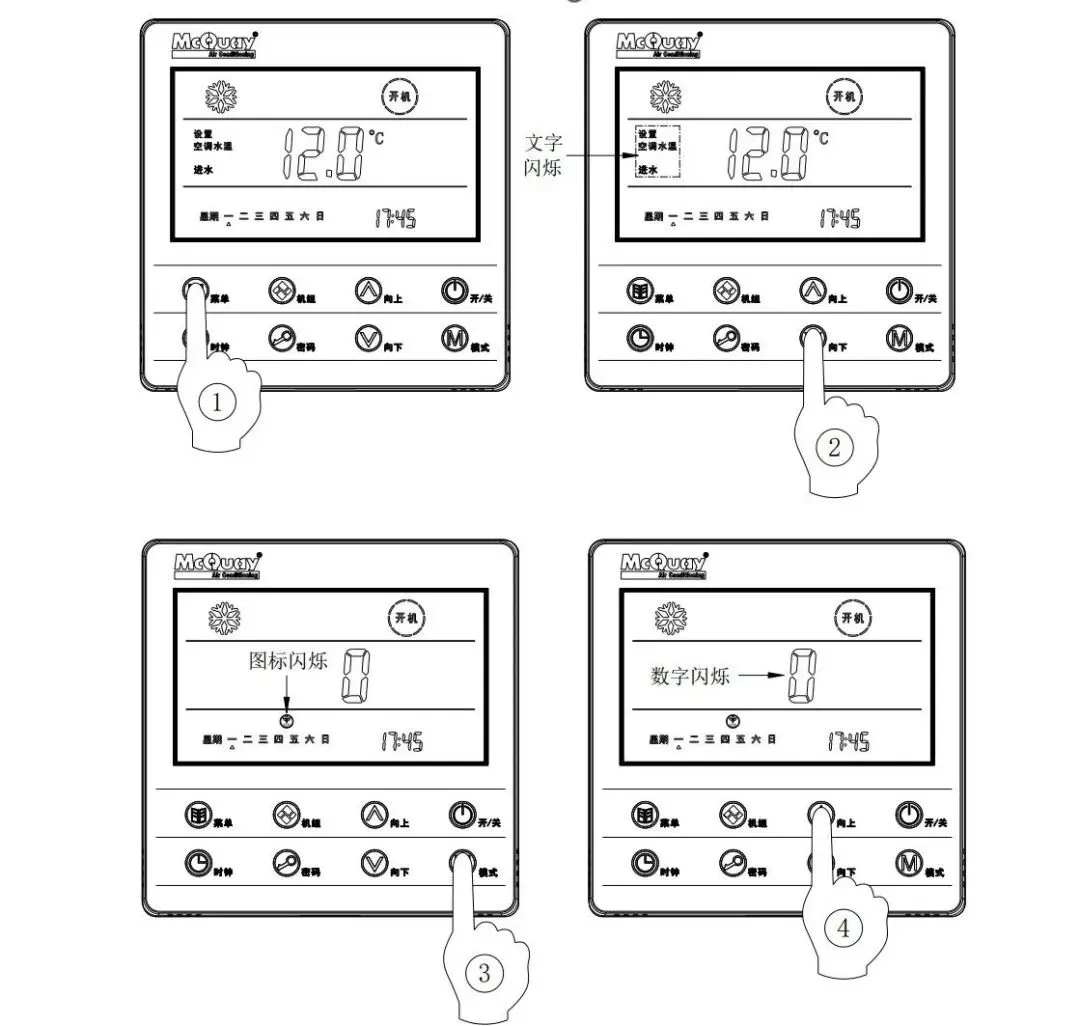

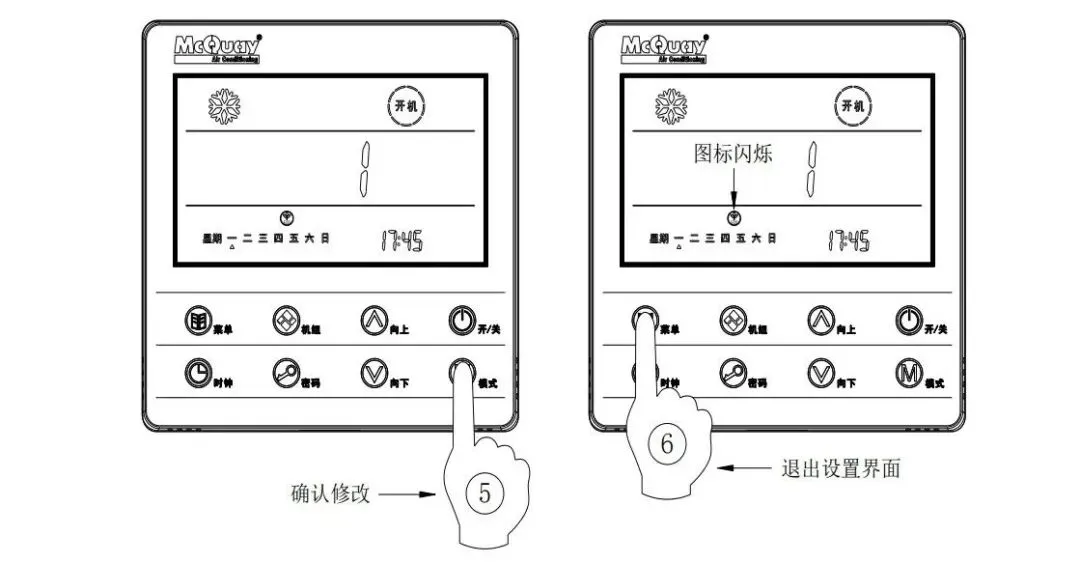

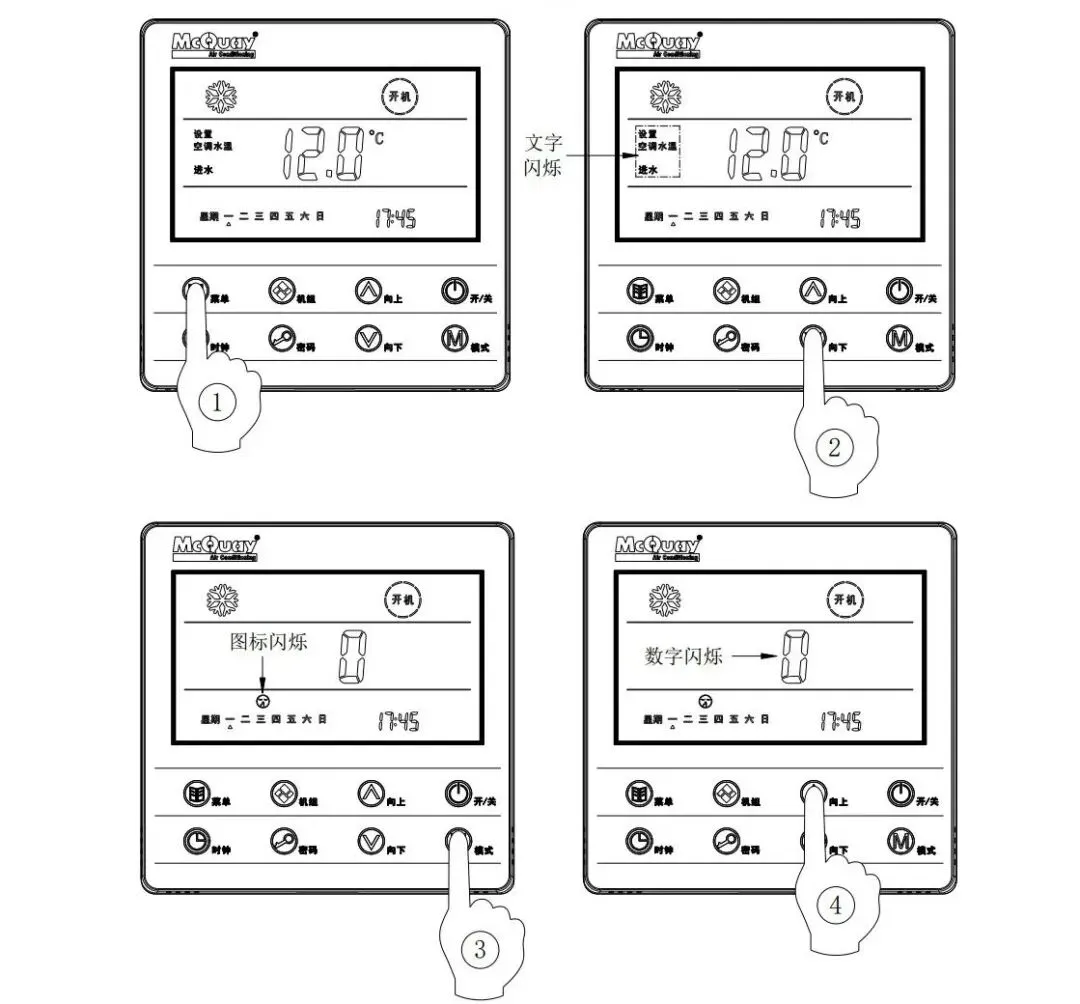

节能模式设置在开机或关机状态下均可操作。首先按照前面的说明输入客户密码“0055”。然 后按“菜单”键进入设置界面，按“向上”/“向下”键调至“
当数字闪烁时，按“向上”/“向下”键选择对应的节能模式，0代表不启用节能标准模式，1代表启用节能。
1.只有当设置值为1时，退出设置之后节能图标才会显示；

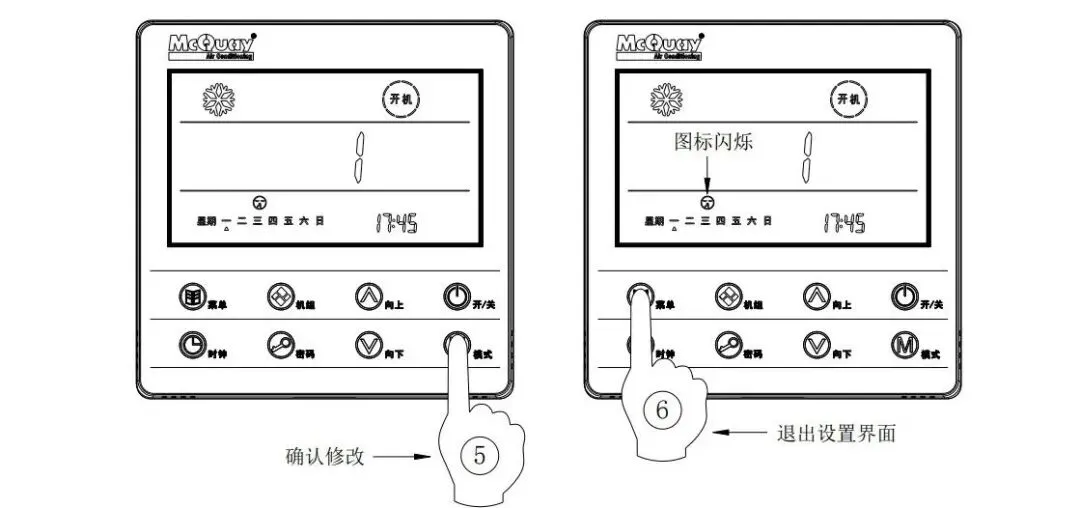

低噪模式设置在开机或关机状态下均可操作。首先按照前面的说明输入客户密码“0055”。然后 按“菜单”键进入设置界面，按“向上”/“向下”键调至“
”开始闪烁，按“模式”键进入低噪模式设置：
当数字闪烁时，按“向上”/“向下”键选择对应的低噪模式，0代表标准模式，1代表夜间降噪模 式，2代表全天降噪模式，3代表舒适模式，4代表均衡模式。
1.只有当设置值为1-4时，退出设置之后“
”才会显示；
4.降噪模式对于不同的机组所能达到的效果有所不同，详细请咨询麦克维尔。

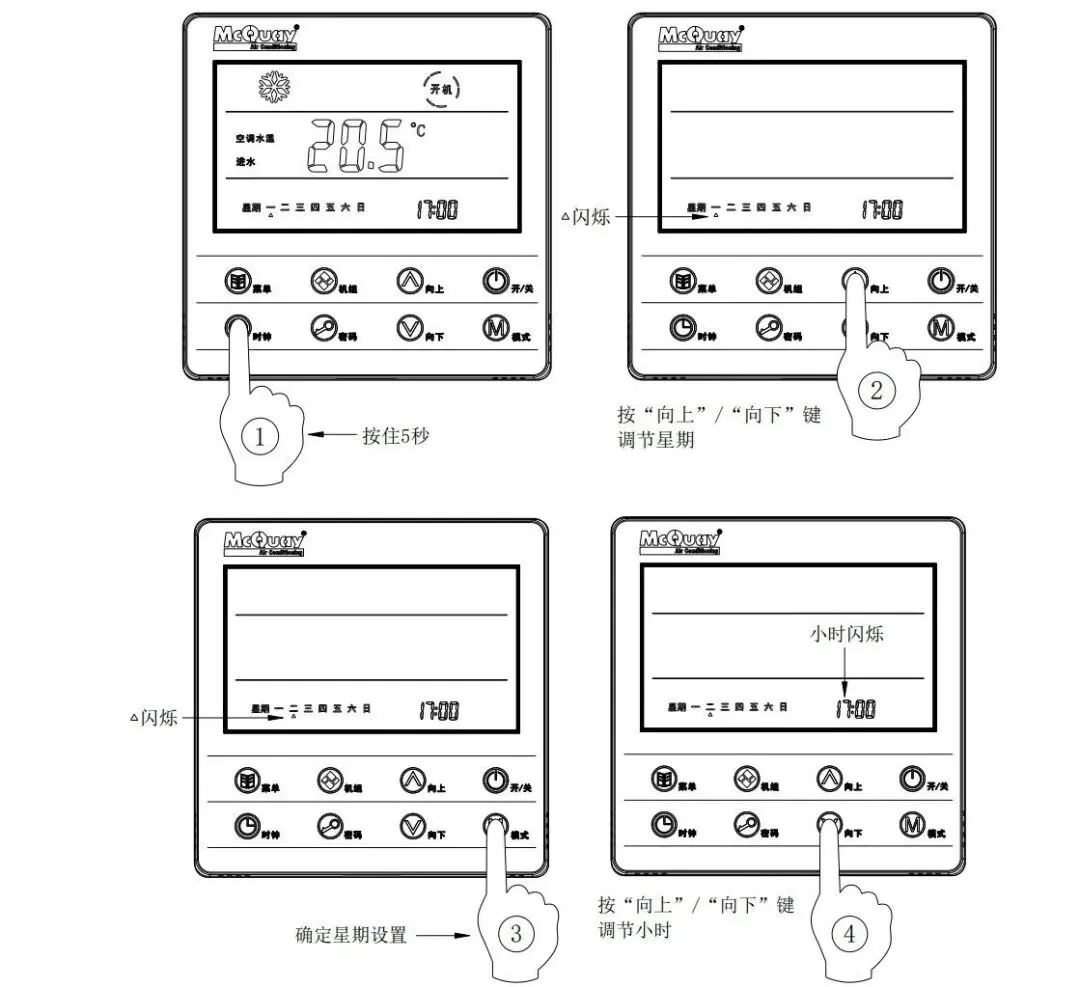

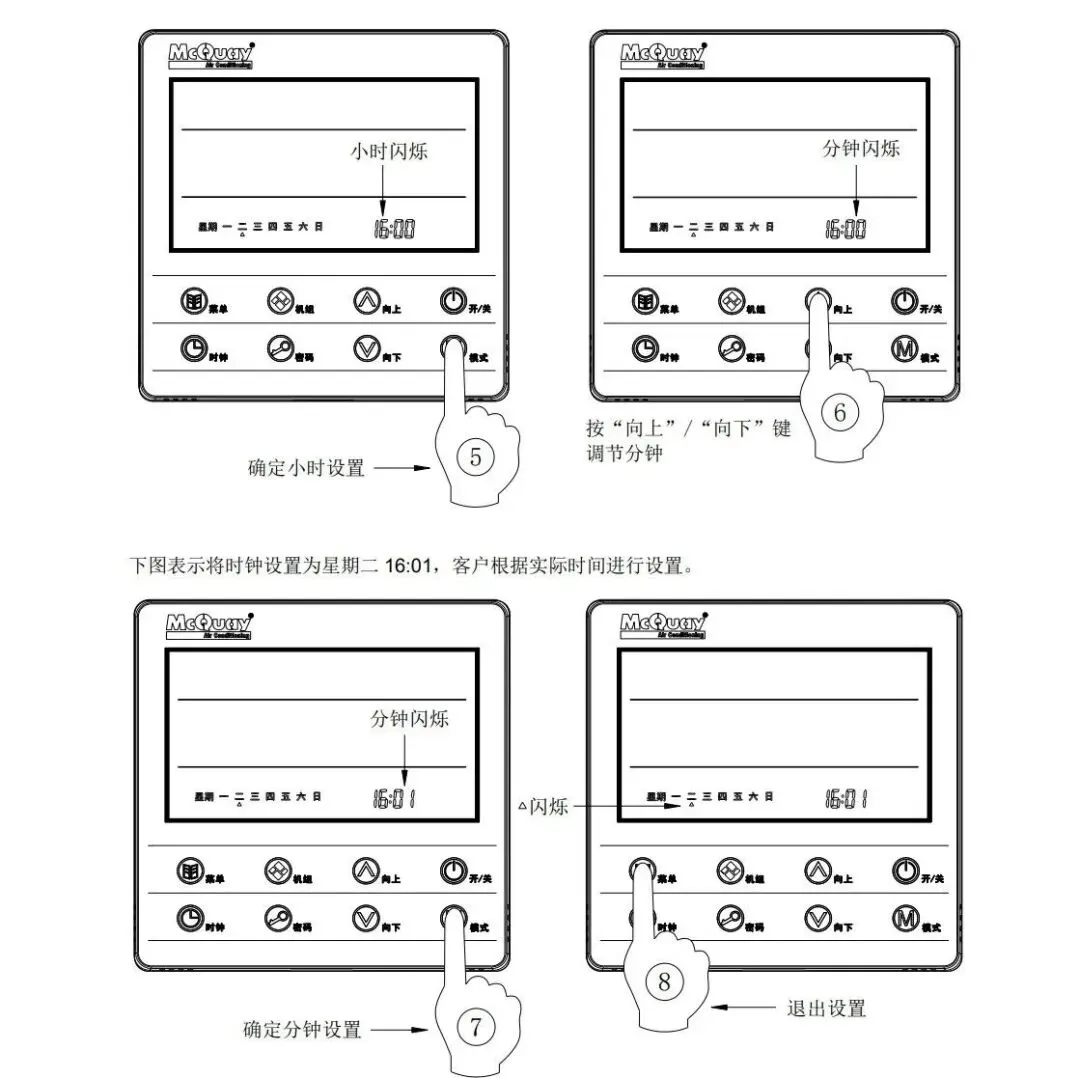

时钟设置包括星期、小时、分钟的设置，在开机或关机状态下均可设置，操作如下：

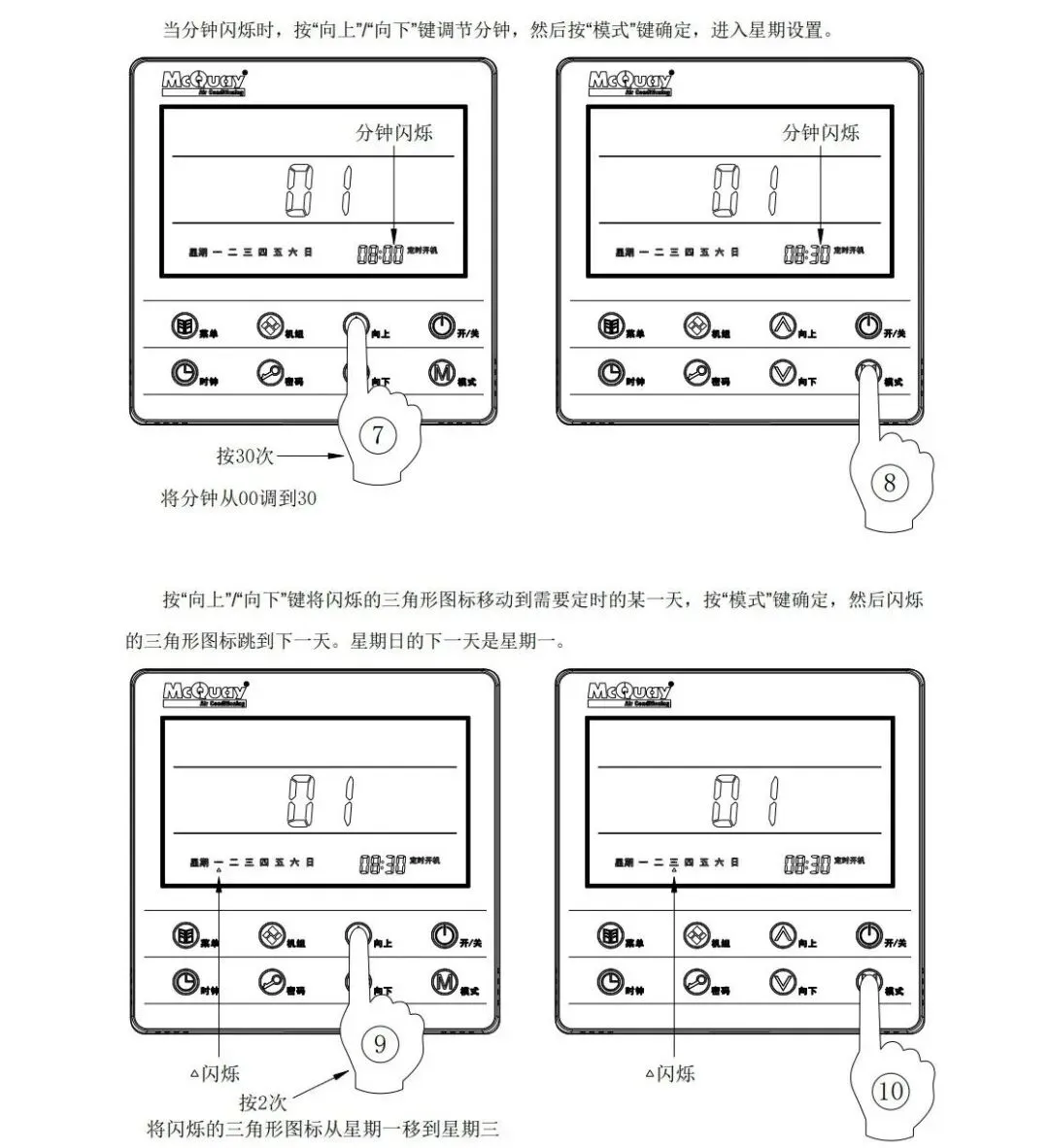

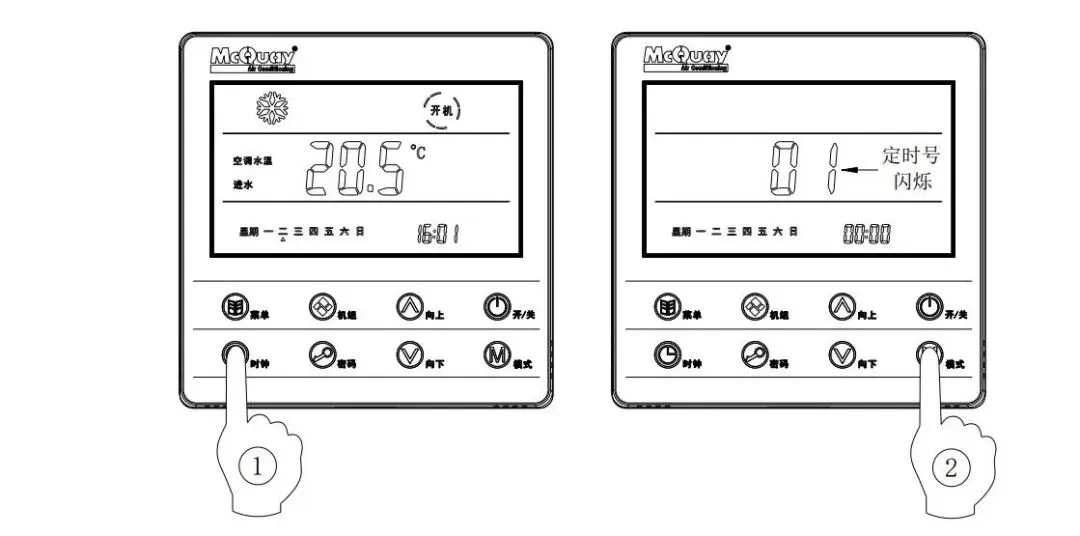

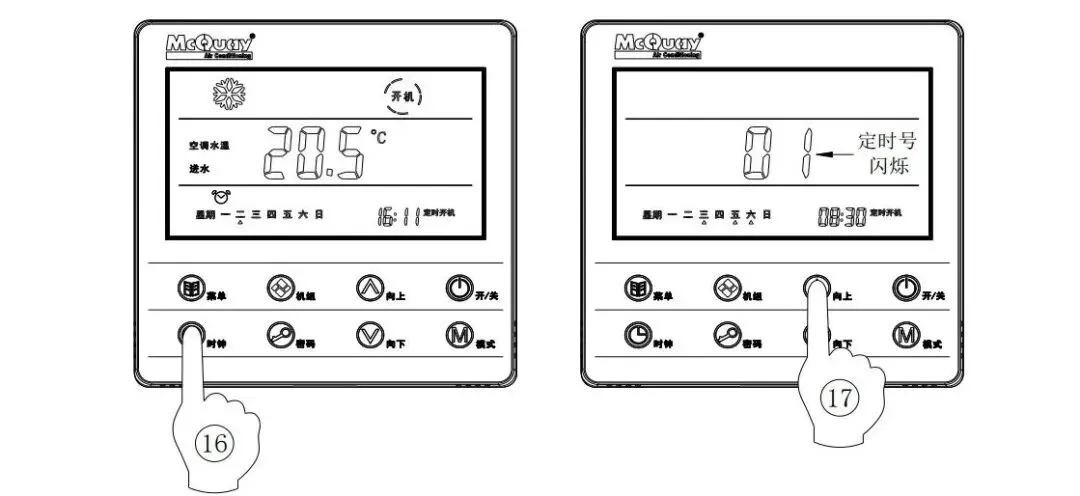

定时号01 到14 表示14 个定时器，每一个定时器均可设置任意星期组合、任一时刻开机或关机，在开机或关机状态下均可设置。例如，设置定时器01 每星期三、五、六 8:30 定时开机，操作 步骤如下：

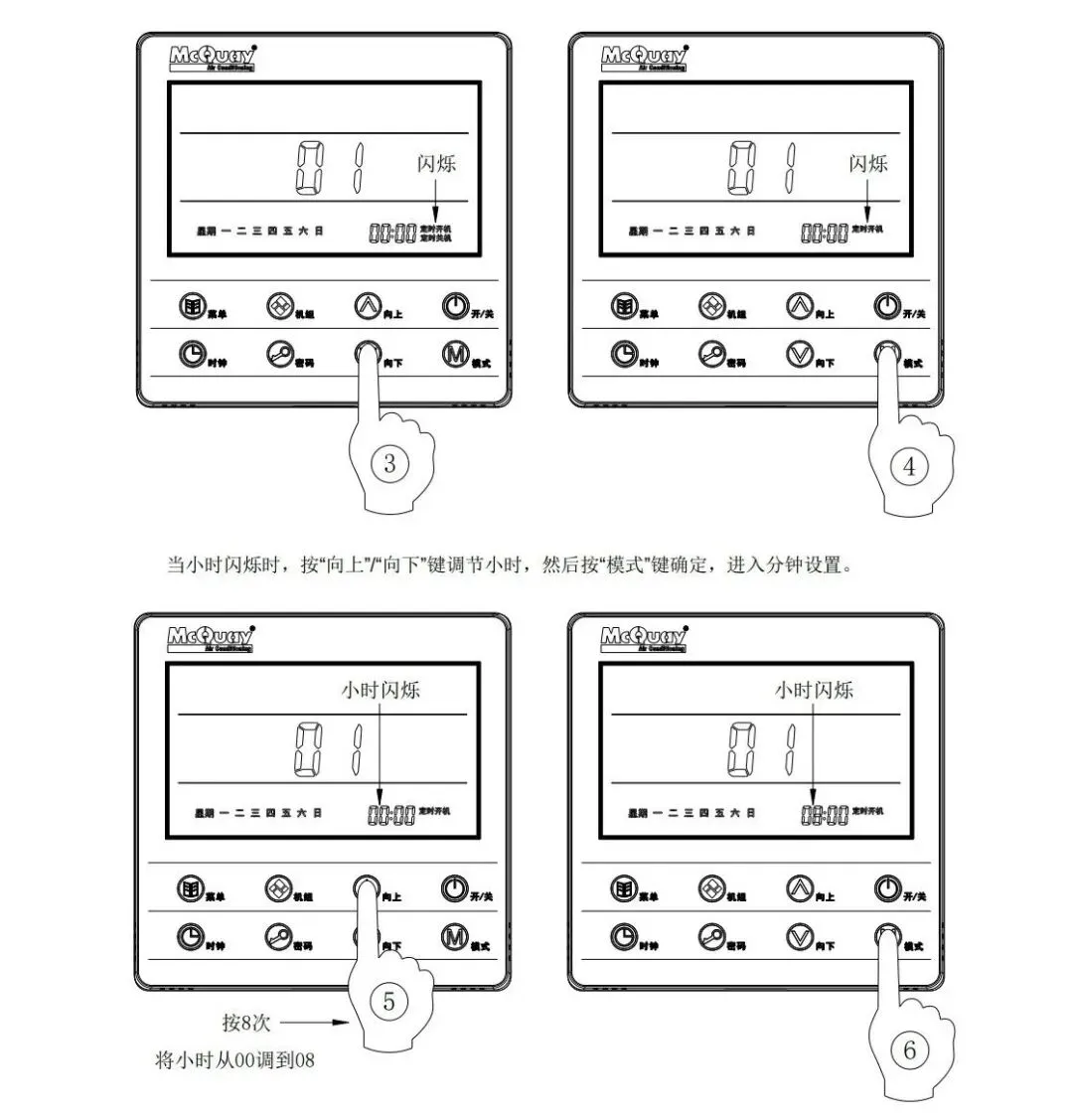

当“定时开机”或“定时关机”闪烁时，按“向上”/“向下”键选择定时开机或关机，然后按“模式”键确定，进入小时设置。当“定时开机”和“定时关机”同时闪烁时，如果按“模式”键，则会取消此定时器的 定时开机或关机设置，并回到定时号闪烁的界面。

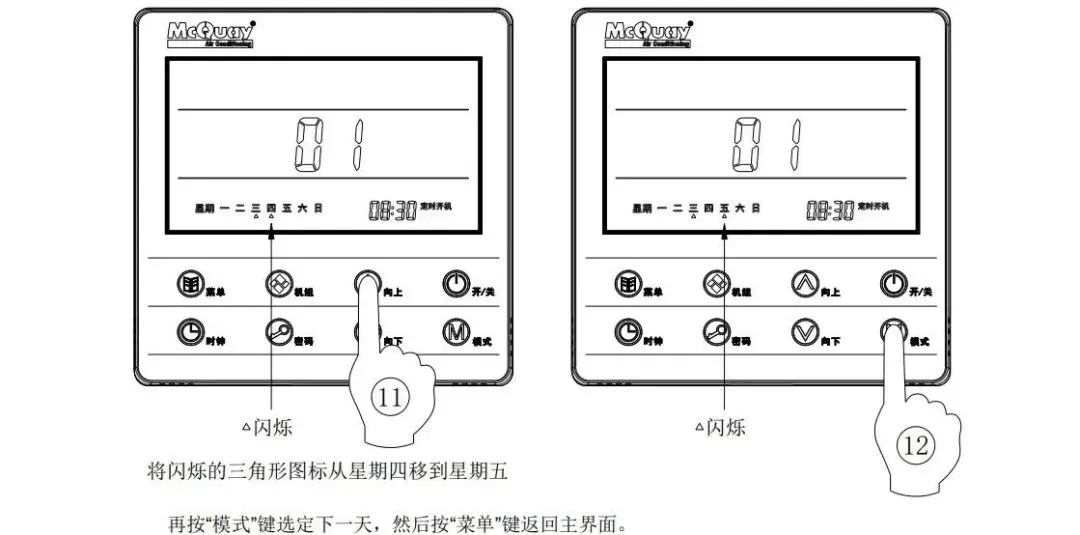

闪烁的三角形图标初始位置与上一次定时操作退出时闪烁的三角形图标位置相同。如果是第一次进行定时操作，则闪烁的三角形图标位置在星期一下面。不闪烁的三角形图标显示表示已选定，不显示表示未选定。如果闪烁的三角形图标移动到已选 定的某一天，那么按“模式”将会取消选定。继续按“向上”/“向下”键移动闪烁的三角形图标到需要定 时的另一天，然后按“模式”键确定，可根据实际需要选择一天或多天定时。
接下来的操作步骤详见第(1)小节的第②步到第⑭步，其中按“向上”/“向下”键的次数根据实际需 要定时开/关机的时间来确定。

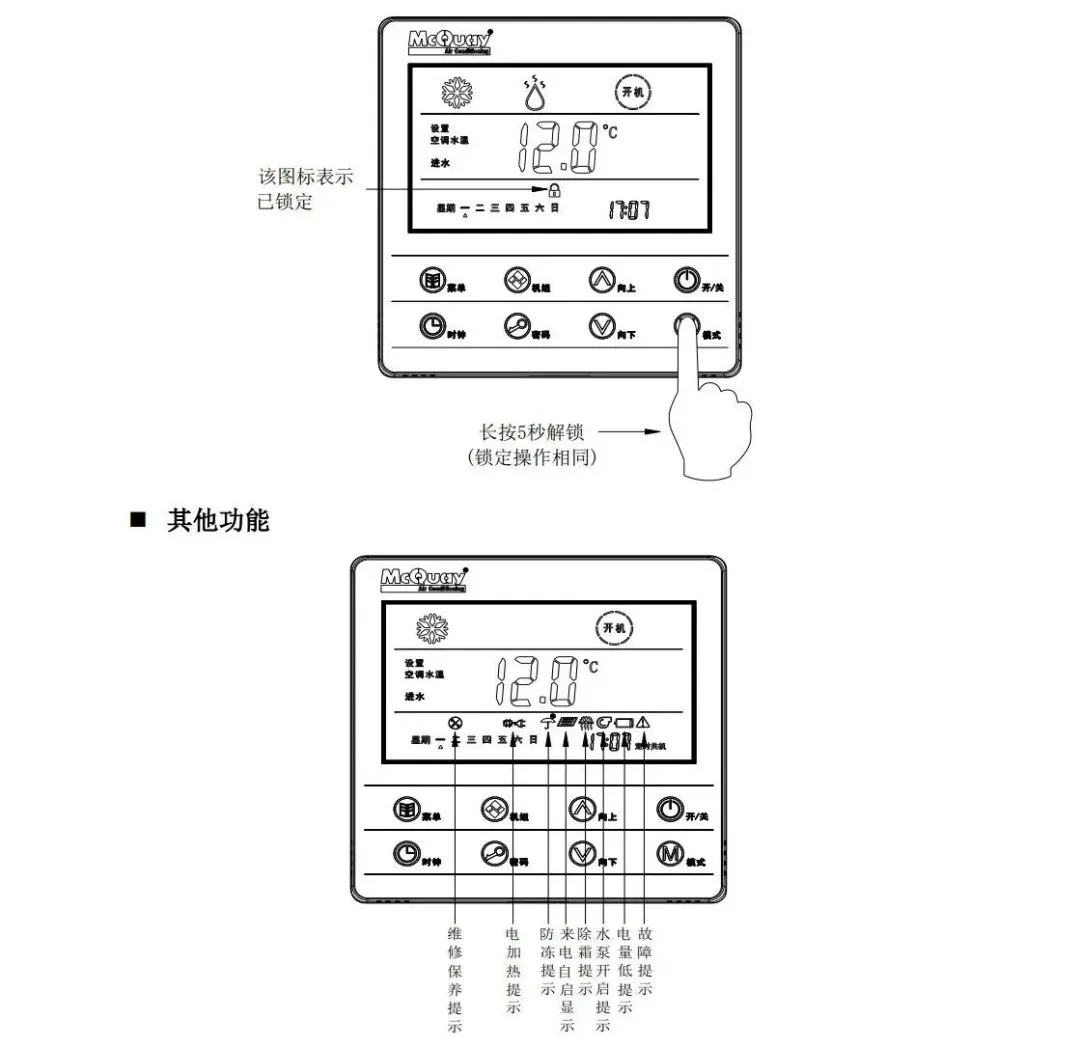

线控器未锁定状态下，长按“模式”键5秒会锁定；锁定状态下，长按“模式”键5秒会解锁。在开机或关机状态下均可以进行锁定/解锁。这里锁定的是此线控器本身功能，在锁定状态下，操作按键时锁定图标会闪烁。
