允匠revit装配式支吊架设计软件–简介
点击上方蓝字·关注我们
现如今随着BIM软件的大力发展，建筑项目中应用BIM软件越来越普遍，更多的项目用BIM软件进行建模，让项目机电管线更为直观，安装更为便捷，空间更为合理，而且能够记录机电管线材料来源、施工质量信息，提升追溯透明度。但是由此带来的问题就是由BIM建模完成的机电管线需要综合排布，对其产生的承重支架，抗震支架都需要根据BIM模型的排布来进行设计，因此所产生的支架设计工作量就成比例的增加，因此就又延伸出了BIM支架设计软件，而市面上大部分的BIM成品支架设计软件都是数据工程师根据常规规范进行逻辑编辑，虽然有缩减工作量的作用，但是并不全面，仅能依据规范间距和固定材料进行建模设计，有着固定，僵化等局限性。
允匠装配式支吊架设计软件是由多个资深成品支架设计师，抗震支架设计师根据多年设计经验与软件设计师配合开发的一款装配式支架专用软件，其中对基础设置，专业设置，平面标记，材料统计等应用都有着十分细致的划分，对不同项目不同的应用需求都有着非常合适的应用性，对支架设计，施工，修改，出图等全部含盖。
软件的基本功能如下：

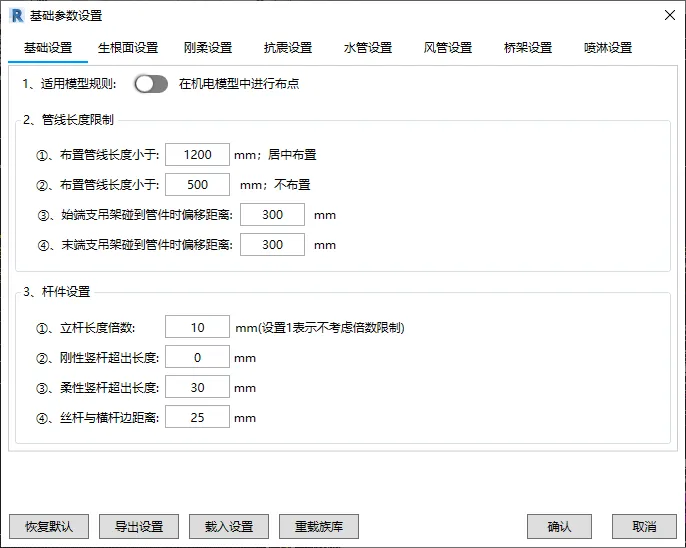

1、基础设置（水电暖通用）
a、可设置吊杆长度倍数（可根据材料特性来设置，如槽钢孔距为40/50mm则倍数为40/50mm）。
b、可设置吊杆凸出横担长度（根据项目需求要求凸出或与横担齐平）。
c、可设置管线首末端支架距离（可根据规范要求修改）。

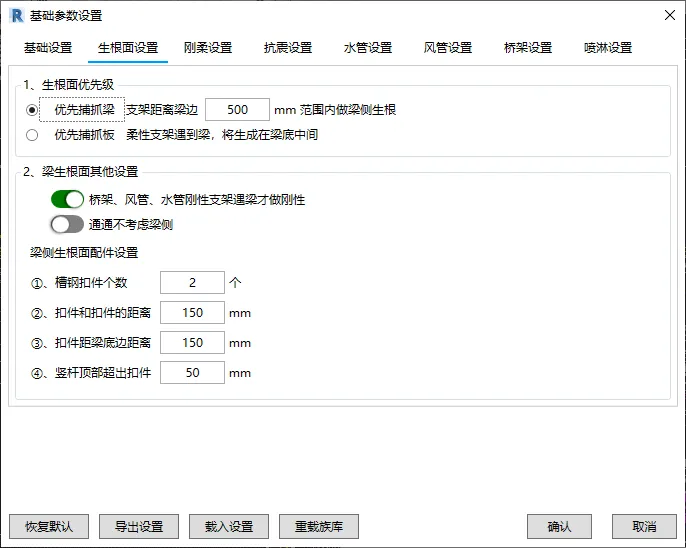

2、生根面设置（水电暖通用）
a、可设置是否优先抓取梁板（根据项目需求要求优先抓取梁，或严格按照间距执行抓取板）。
b、可设置抓取梁的距离范围。
c、可设置抓取梁后距离梁定的距离。

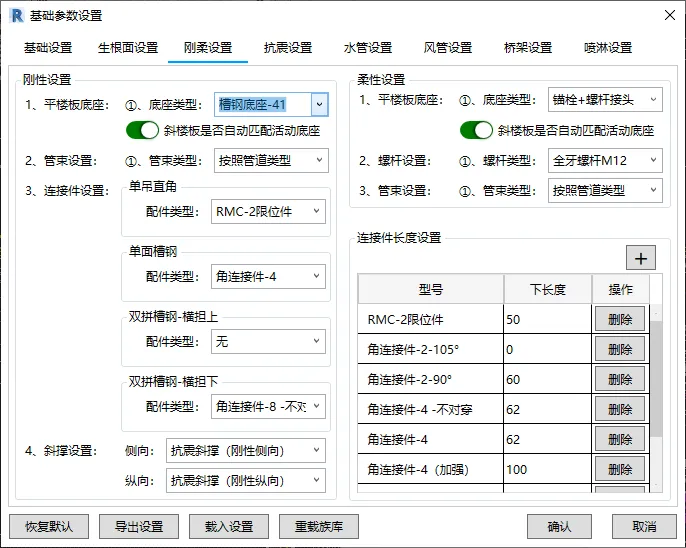

3、刚柔设置（水电暖通用）
a、刚性设置：底座类型，配件类型，连接件类型等。
b、柔性设置：底座类型，螺杆类型，管束类型等。
c、是否根据斜楼板匹配活动底座。

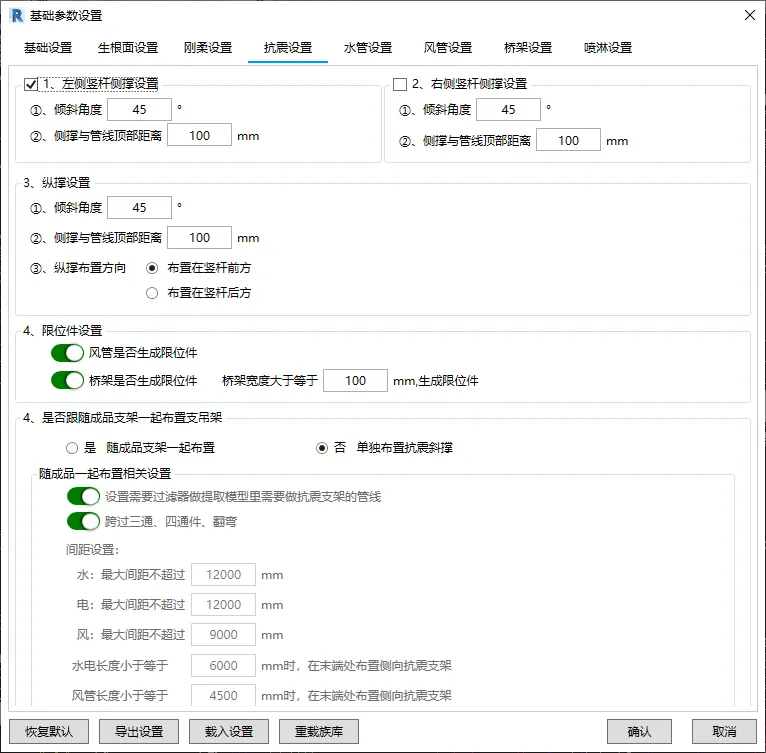

4、抗震设置
a、可设置各专业抗震间距
b、可设置是否随成品支架一起设置还是单独设置
c、可设置斜撑角度

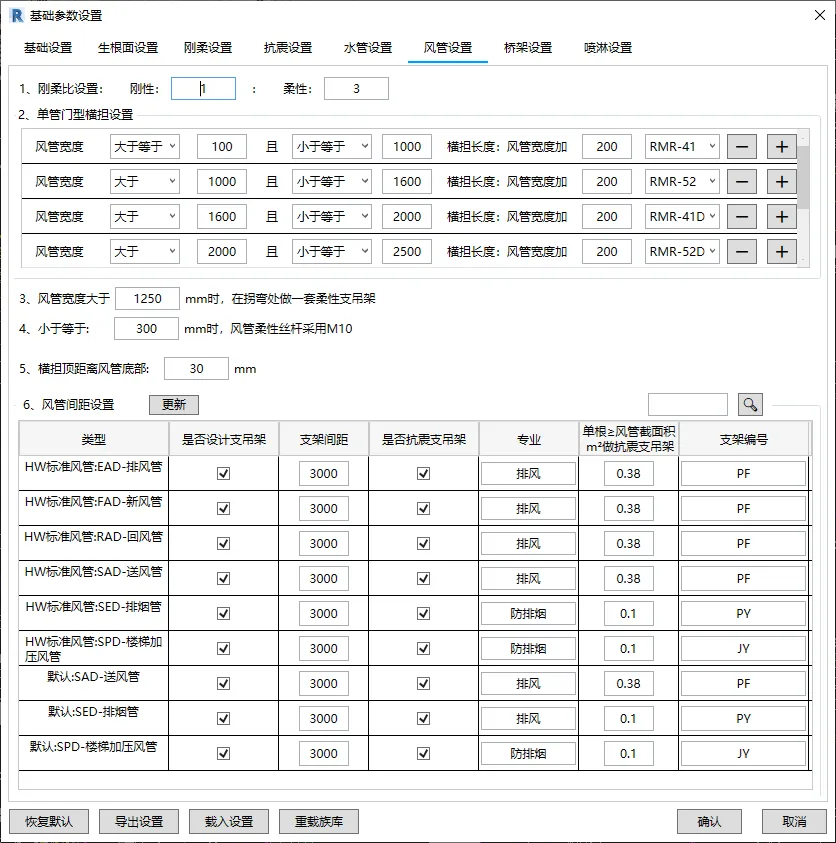

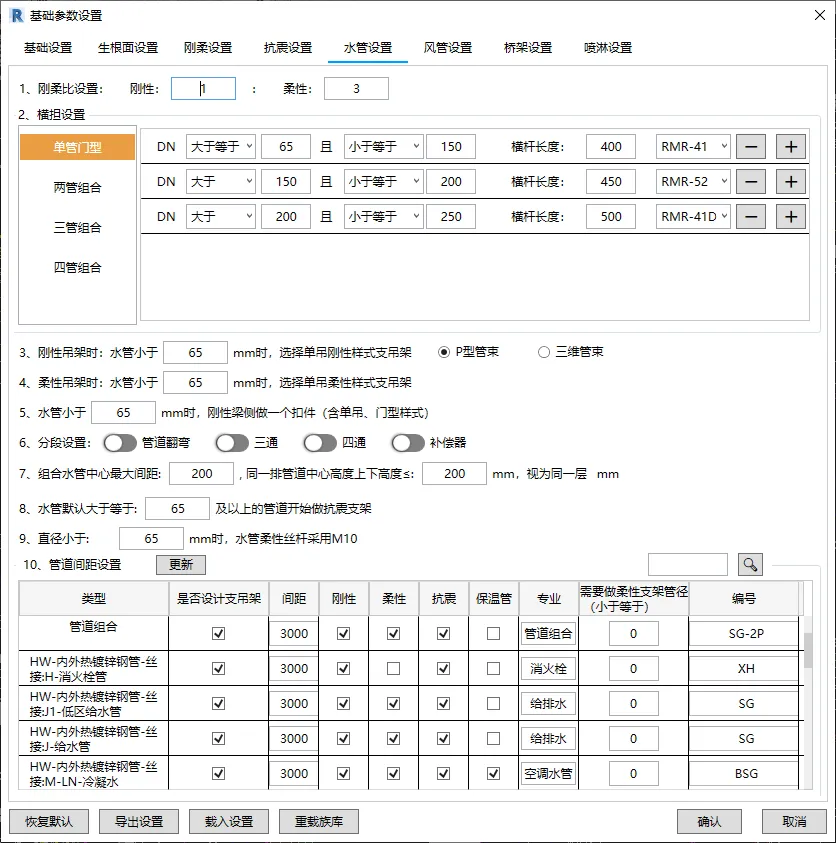

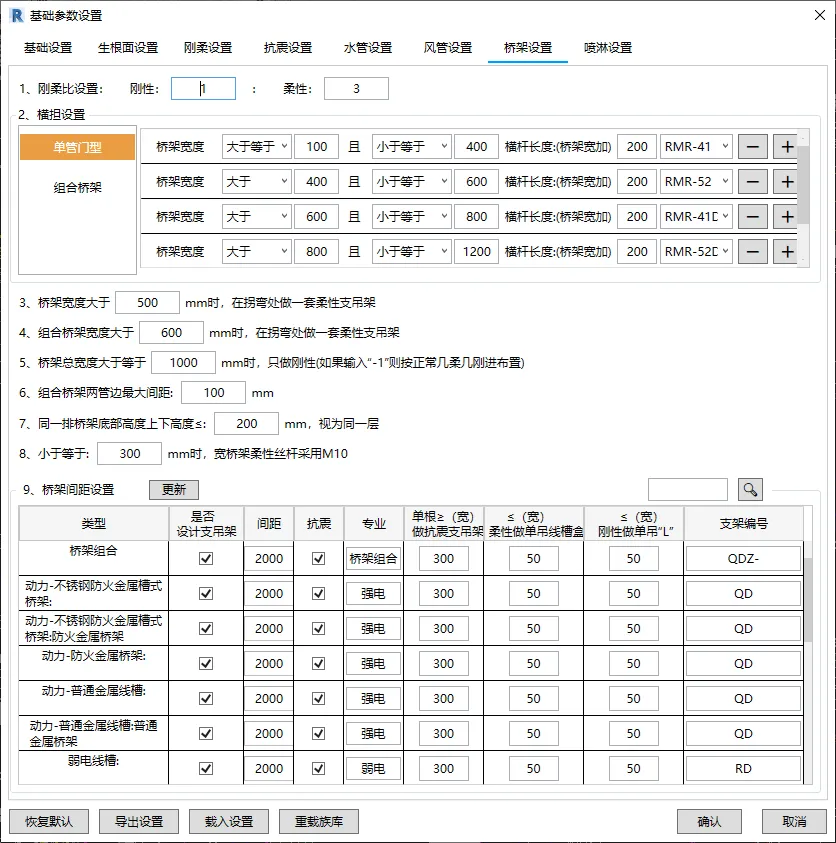

5、水管，桥架，风管专业设置
a、可设置刚柔比。
b、可依据模型管道大小选择横担材料尺寸。
c、可依据模型管道选择支架样式。
d、可依据模型管道类别进行支架编号。
e、支架布点有单点布置，单段布置，自动布置等可完全按照个人需要进行选择。
6、跨项目复制支吊架
若项目要求出完整BIM图，又有诸多标准层则仅需设置一层，其余楼层直接复制或者同一层多人离线协同出图，可用本功能把支吊架合并到同个项目文件。
7、分专业显示吊架
允匠装配式支吊架设计软件可实现按专业显示吊架功能，从而降低安装班组视图能力，提高安装效率。
8、装配出图功能
当支架设计完成后完全可以依据后面的所有功能进行统一出图，完全满足施工需要。
还可以分区域或专业提取材料，满足多区域多专业材料分配，同步施工避免材料损耗。
BIM承重支架模型软件的核心价值在于从设计到运维的全链条优化，通过智能化、协同化和数据驱动，解决传统支架设计中的安全风险、材料浪费和施工低效问题。未来随着AI和数字孪生技术的深化应用，其优势将进一步扩大。并且能够大大的缩减人工成本和设计周期，更好的为项目进行服务。
