摆脱光伏设计繁琐流程，分布式光伏智能设计软件强势登场。智能建模、自动排布、精准测算全流程高效赋能，设计提速提质直观实现效率革新，助力光伏项目高效落地。
在分布式光伏项目设计过程中，工程师们是否常被这些难题困扰：屋顶建模操作繁琐、耗时久；屋面阴影受建筑形态、地理环境等多重因素影响，模拟分析难度大；组件布置效率低，间距计算还得反复核对；元琅分布式光伏设计插件重磅登场，帮你解决这些难题！！！
分布式光伏设计
⚫ 基础建模模块：支持屋顶快速建模与建构筑物建模，为后续设计提供基础模型。
⚫ 前期分析与布置模块：包含屋面阴影分析，可批量完成组件、支架布置及导轨生成。
⚫ 系统划分与设施布置模块：能实现组件串划分、逆变区划分，同时支持箱变、开闭站及并网点的布置。
⚫ 电缆布置模块：具备绘制电缆通道、自动生成立管与电缆等功能。
⚫ 成品出图模块：具备根据用户自定义需求生成组件布置图、组串接线图、基础布置图等。
Part.1
总图设计
总图设计模块：功能包括构建建筑屋顶、布置采光带、布置建筑物、自动生成女儿墙、屋顶编号、可布置区域、不可布置区域、布置电池板、布置支架导轨、阴影分析等相关功能。

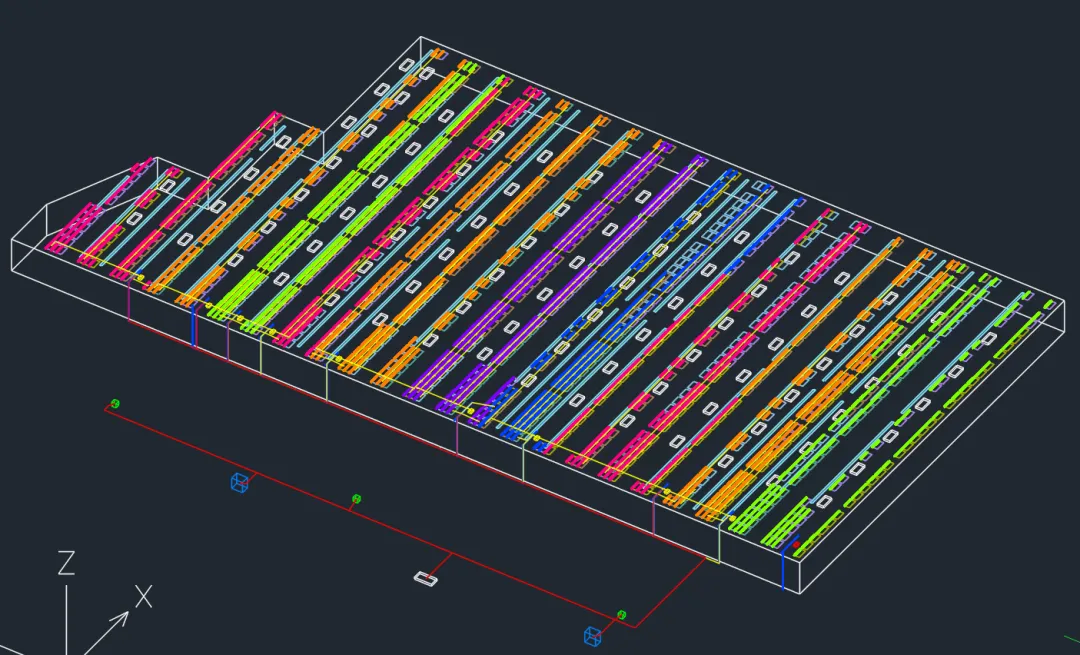

屋顶快速建模：在DWG图纸中根据二维底图，通过描绘屋顶边线的方式参数化构建三维屋顶模型。目前能通过上述方式自动生成多边形水平屋顶、单斜屋顶以及双斜屋顶。
构建采光带/建筑物/特殊构筑物/女儿墙：

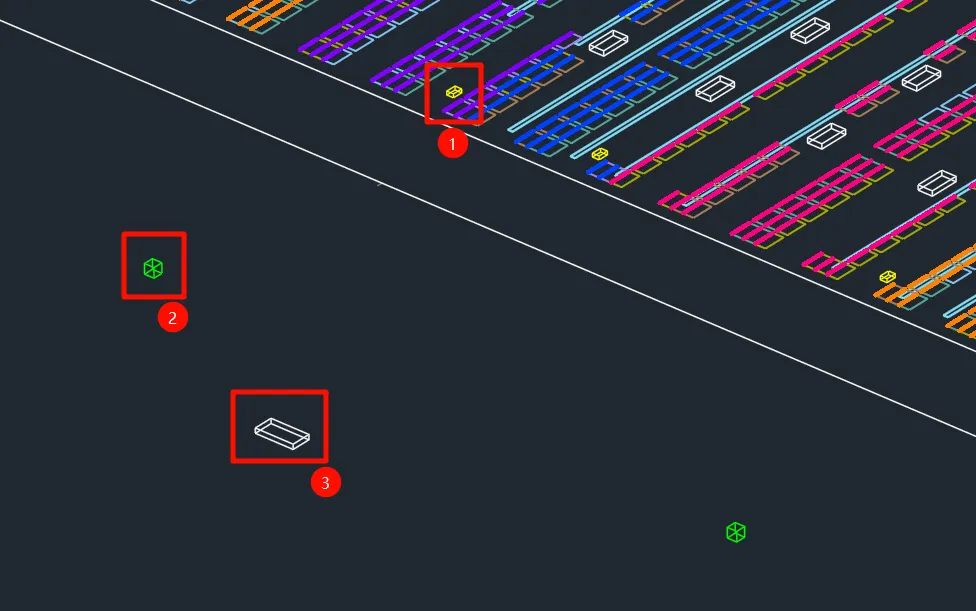

⚫ 通过识别DWG图纸二维底图中的采光带以及建筑物轮廓，自动参数化在相应屋顶上构建采光带/建筑物。

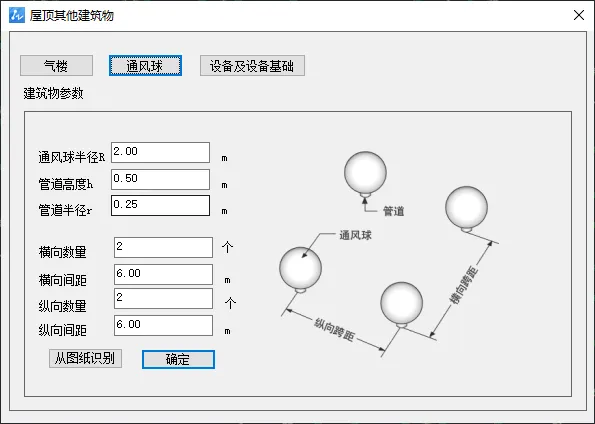

⚫ 通过“屋顶其他建筑物对话框”，可在屋顶上参数化布置气楼、通风球、设备及设备基础等其其它建筑物。
⚫ 选择屋顶边线，输入女儿墙高度和厚度，在屋顶边界自动生成女儿墙。
不可布置区域/可布置区域：通过点击菜单栏中的命令入口，设定偏移距离，选择需要布置的区域，生成红色的不可布置区域和绿色的可布置区域。

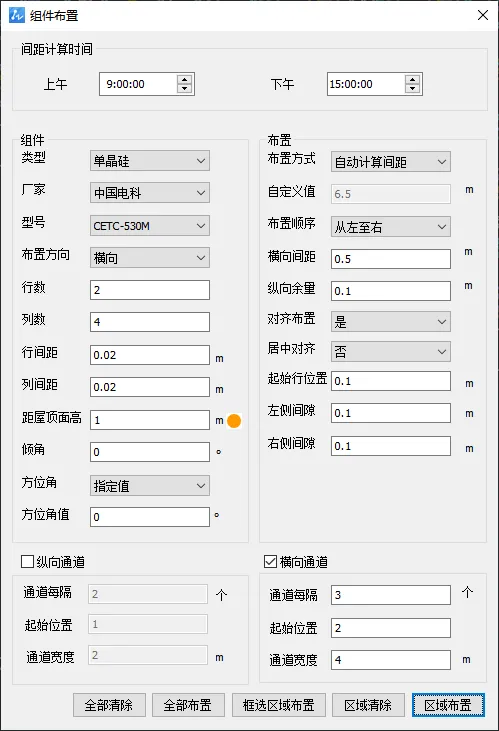

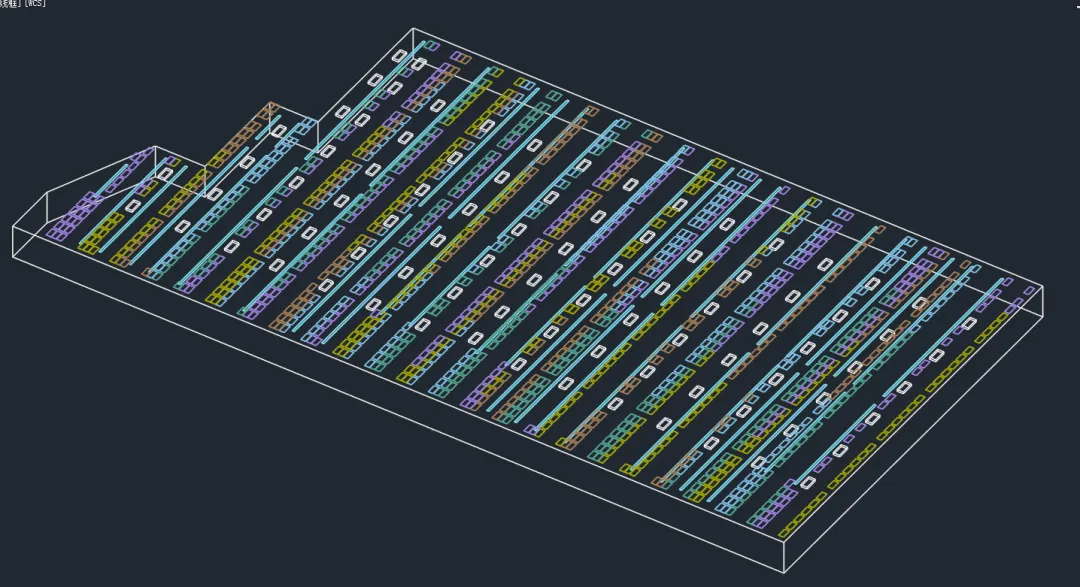

布置电池板：通过点击菜单栏中的命令入口，在“组件布置”对话框中选择电池板型号以及电池板布置参数，选择可布置区域布置电池板。

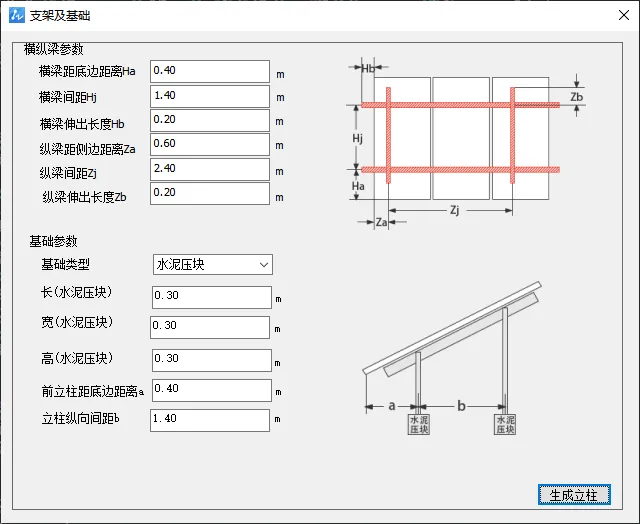

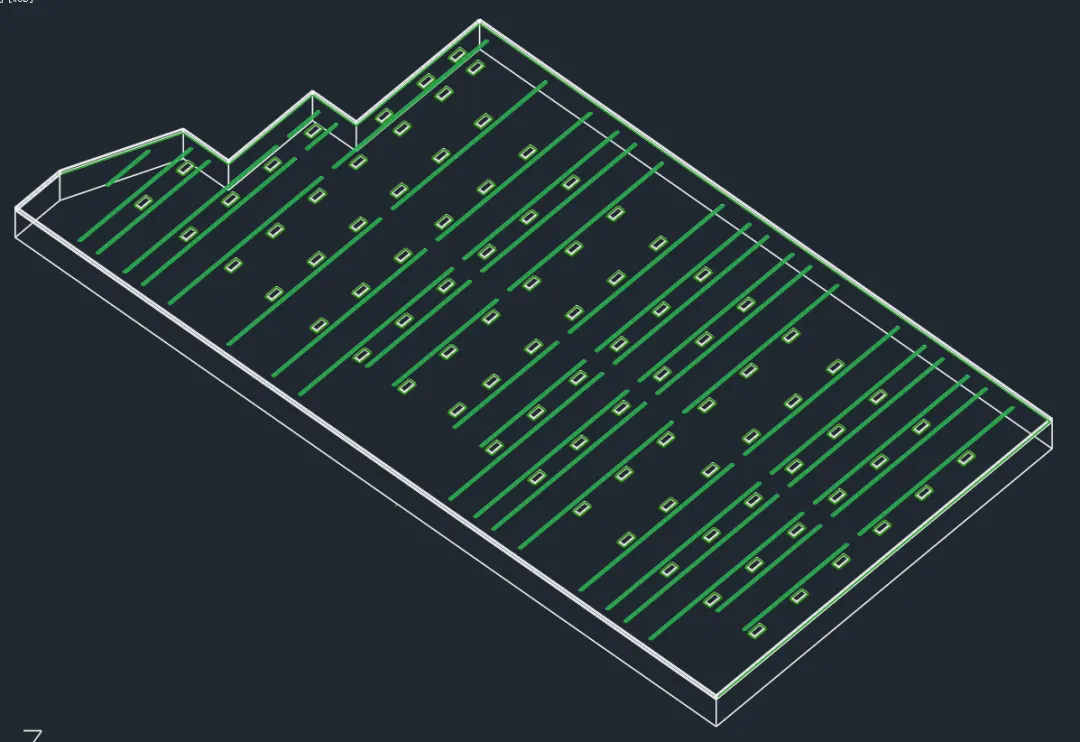

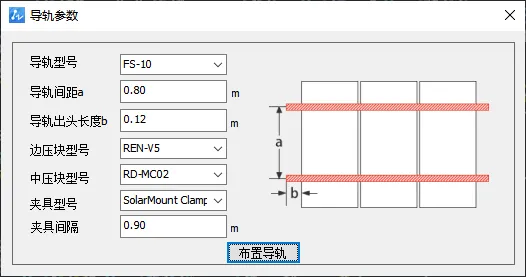

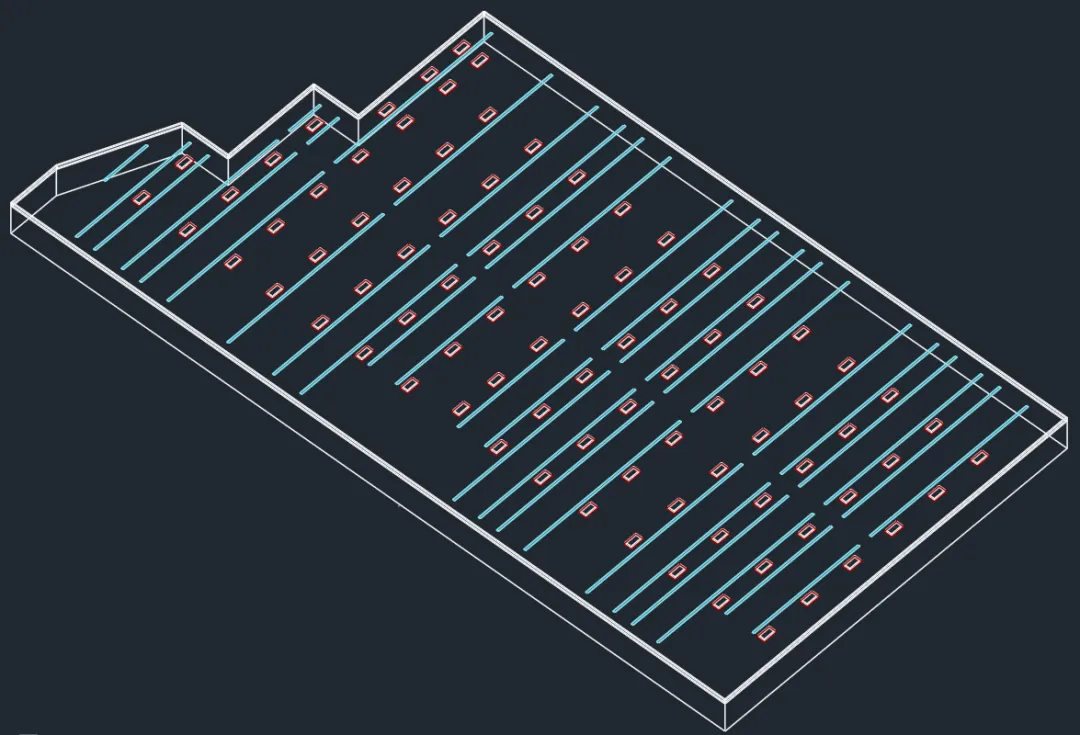

布置支架/导轨：通过点击菜单栏中的命令入口，在“支架及基础”/“导轨参数”对话框中填写用户需要使用的不同型号和参数的支架/导轨，选择可布置区域生成支架/导轨。
Part.2
电气设计
电气设计模块：功能包括组件串划分、划分逆变区、布置箱变、布置开闭站、布置并网点、电缆通道绘制、生成组串接线、自动生成电缆、设备编号等相关功能。
组件串划分：在“组件串划分”对话框中，输入划分组件串的组件数量最小/大值，选择合并方向以及是否按最大值划分。点击自动化分，程序会按照用户设计自动划分组件串，并以颜色表示。
划分逆变区/布置箱变/布置开闭站/布置并网点:
⚫ 在“逆变区划分”对话框中选择需要布置的逆变器参数与设计最大/最小接入路数，手动选择多个组件串，将其划分为逆变区并在屋顶上布置逆变器。
⚫ 在“布置箱变/开闭站/并网点”对话框中分别选择对应设备型号以及填写在图纸中的长宽高，选择设备上级即可布置电气设备在图纸上。
⚫ 电气设计有两条电气路径，分别为：
逆变器 —— 箱变 —— 开闭站 —— 并网点
逆变器 —— 并网点
组件串接线：点击生成组件串接线，屋顶上的组件串内各电池板相连接最终导向逆变器完成组件串内接线。
电缆通道绘制/自动生成电缆：

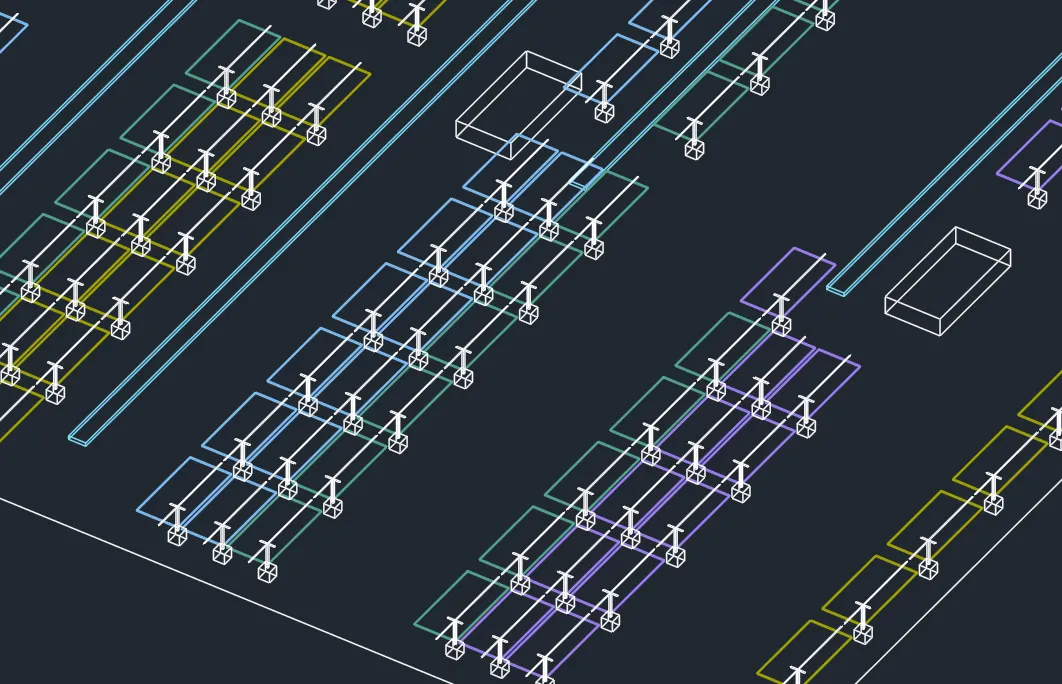

⚫ 在“电缆通道”对话框中选择通道类型，填写通道相关参数，即可在图纸上绘制电缆通道。
⚫ 点击“布置立管”，选择在具有相对高度差的两条电缆通道交点处，程序会自动生成立管连接两条电缆通道

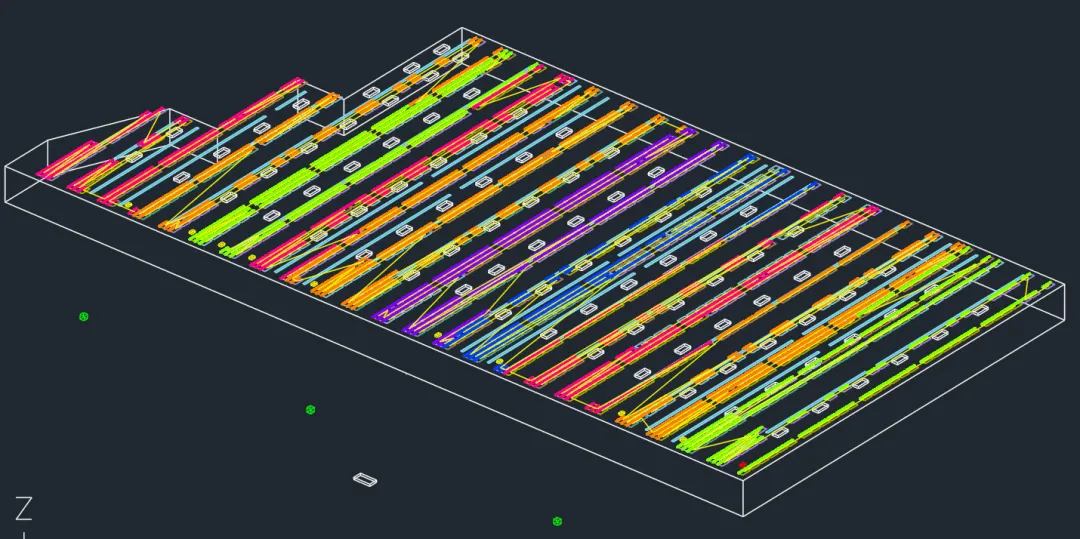

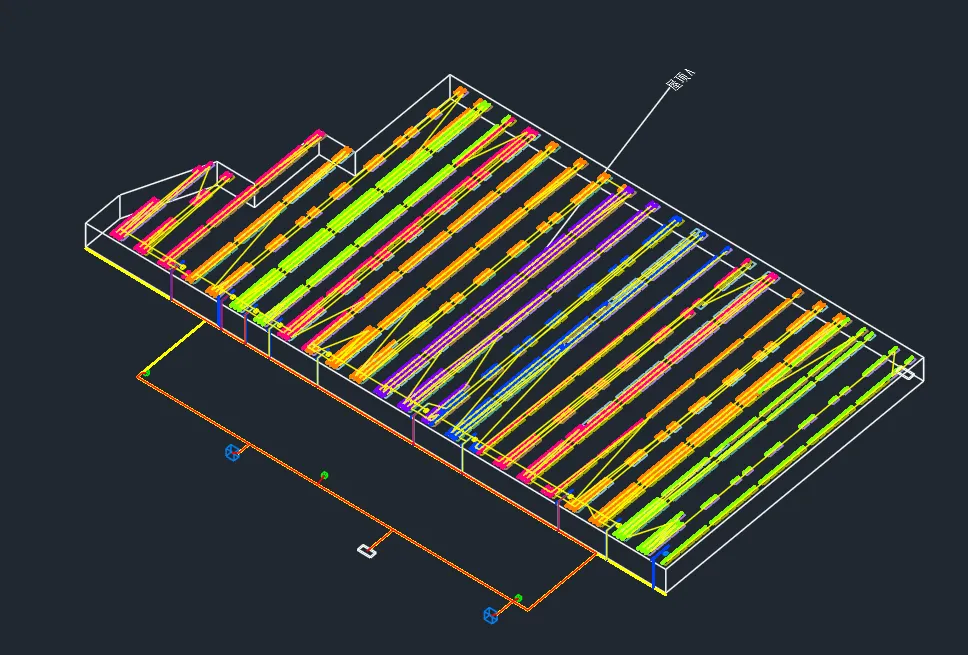

⚫ 点击“自动生成电缆”，选择对应屋顶，程序会根据用户绘制的电缆通道连接各电气设备，自动生成电缆。
Part.3
成品出图

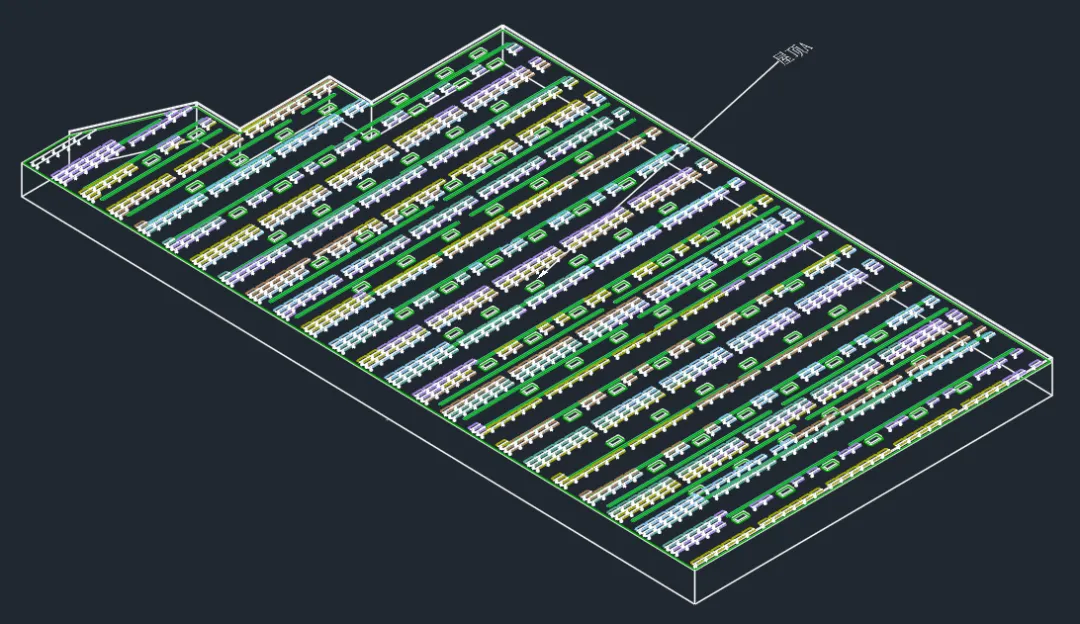

组件布置图

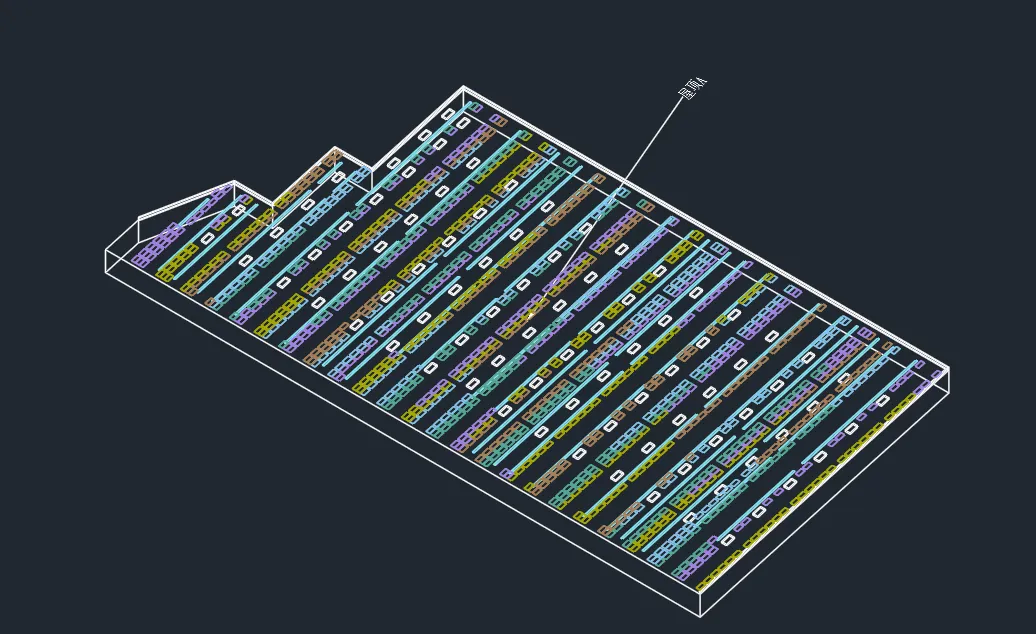

组串接线布置图

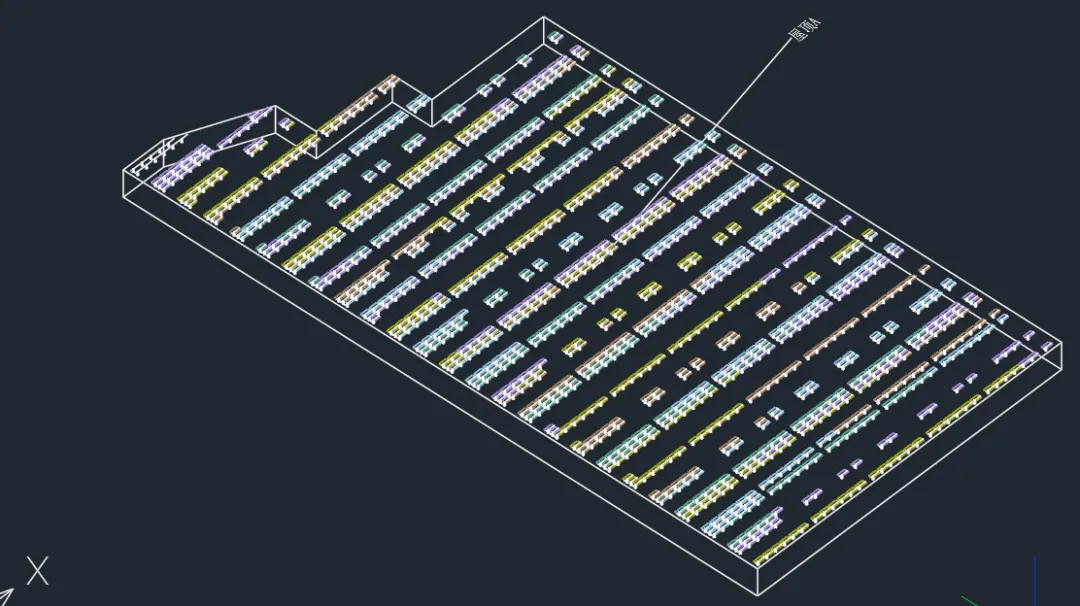

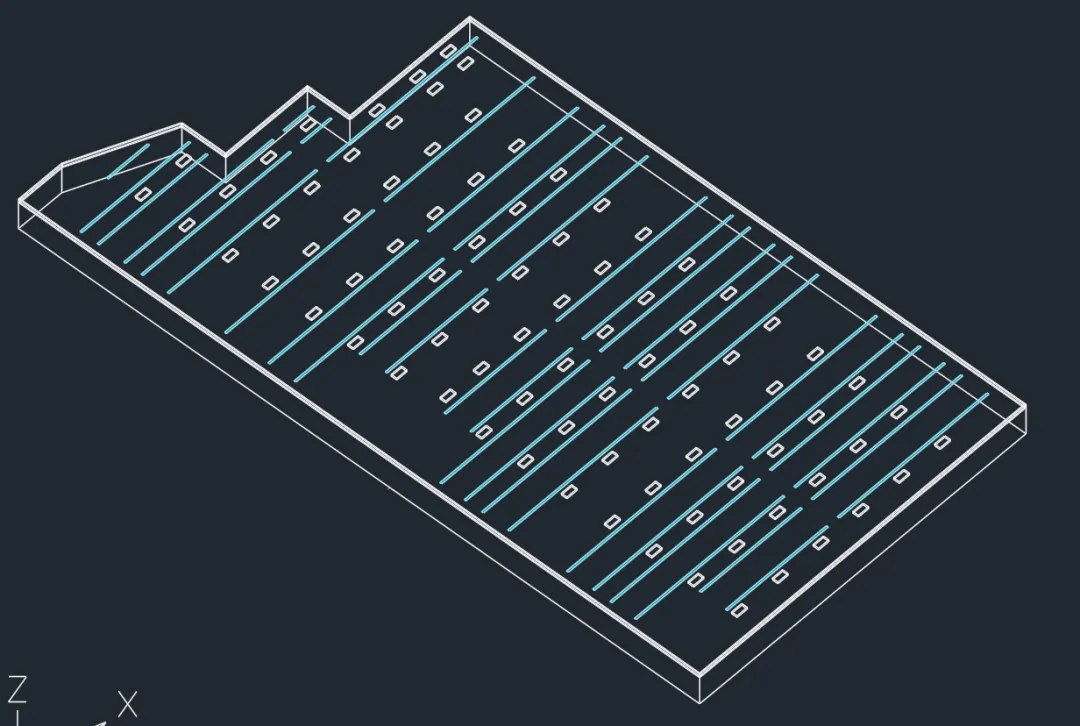

基础布置图

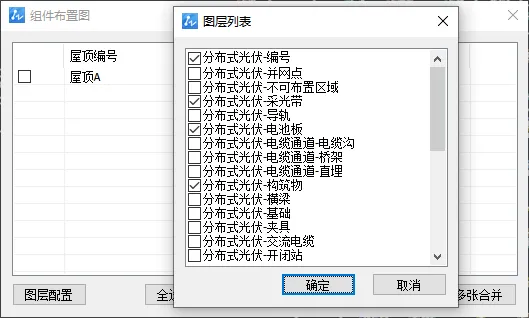

总图设计：用户在总图设计模块中可以根据自定义需要导出组件布置图、组串接线布置图、基础布置图等相关资料，方便后期用户统计与查看该图纸分布式光伏设计。
