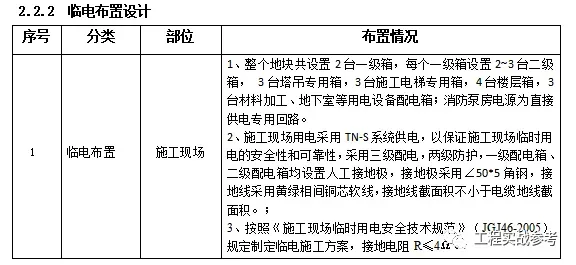

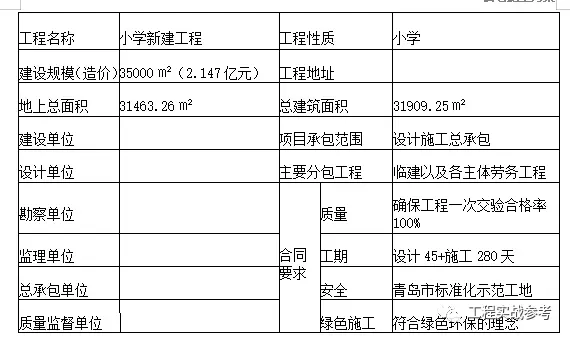

2.2 设计概况
2.2.1 临电条件

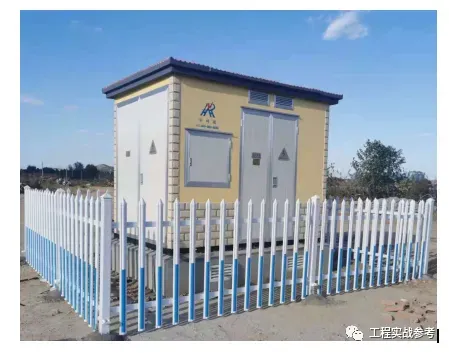

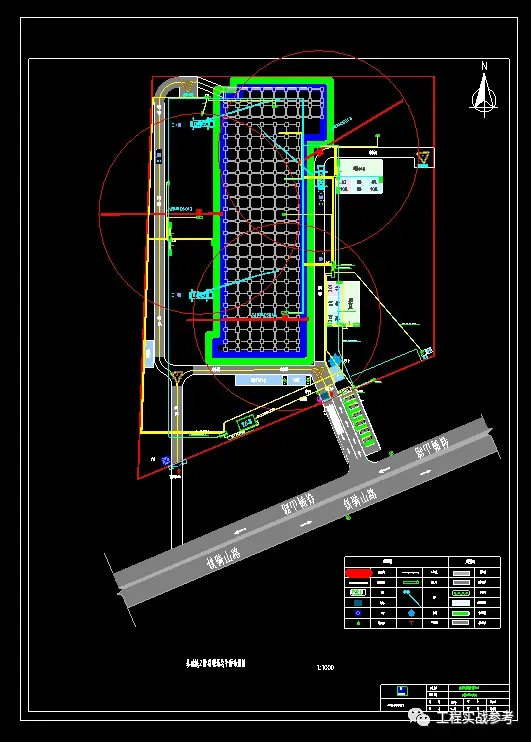

本工程临时用电引自现场南部一台箱变（630KVA），变压器中心距西侧建筑红线64.2米，南侧建筑红线5.3米。主要用于施工生产，消防用电，办公用电。

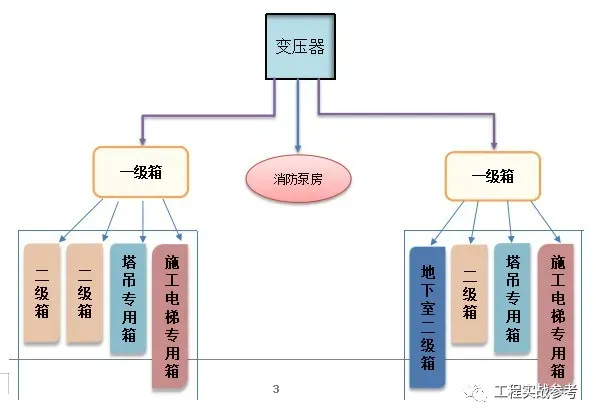

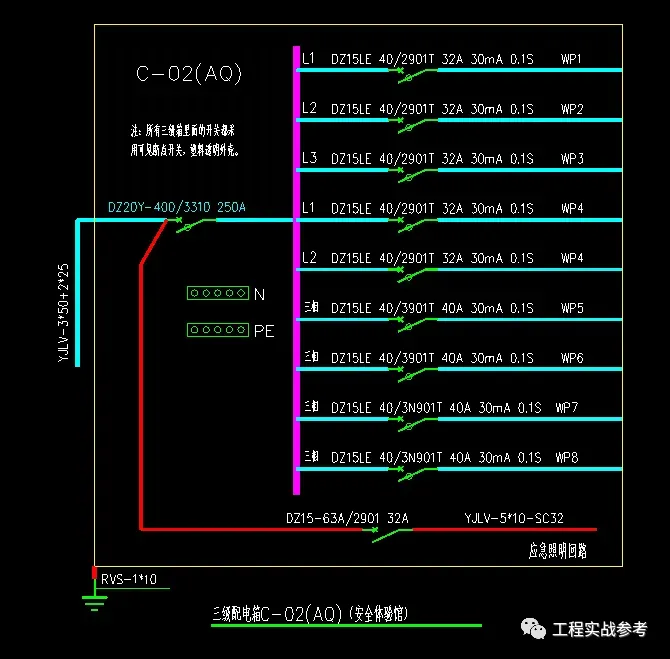

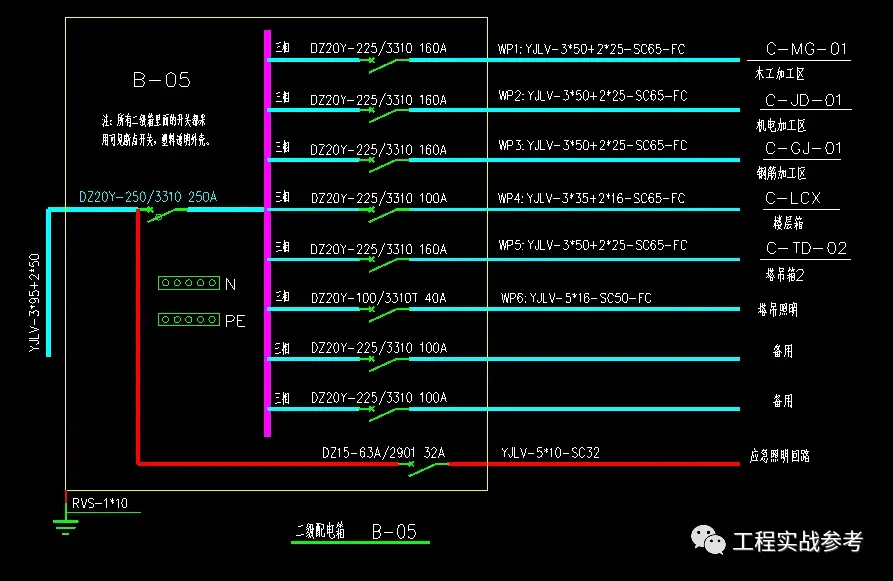

配电箱接线逻辑关系图
2.3 工程施工条件
2.3.1 临电接驳点
详见章节2.2.1临电条件。
2.3.2 气候条件
本工程位于，青岛地处北温带季风区，又濒临黄海，兼备季风气候与海洋气候特点，冬季气温偏高，春季回暖缓慢，夏季炎热天气较少，秋季降温迟缓。年平均气温12.7℃，最热月出现在8月，月平均气温为25.3℃，极端最高气温为38.9℃；最冷月出现在1月，月平均气温为-0.5℃，极端最低气温为-16.9℃，年平均降水量为662.1mm，年降水量最多为1272.7毫米，日降水量最多为367.9毫米，年降水量最少为308.3毫米。
2.3.3 现场情况
1）大门：分别在项目南侧西南角与东南角设置两处大门，均净宽8m，场内设置6m宽硬化道路，便于临电进场施工 。
2）临时道路：施工现场内修建临时道路，沿项目南侧东西贯穿，便于物资运输。
3.4 施工流水段的划分及施工工艺流程
3.4.1 施工流水段的划分

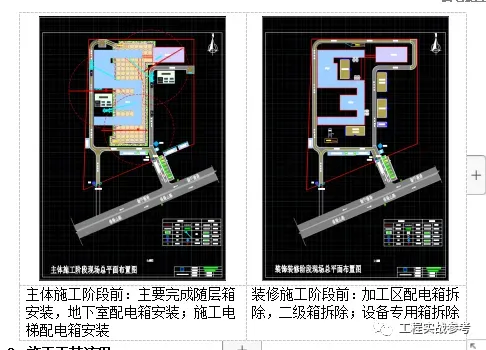

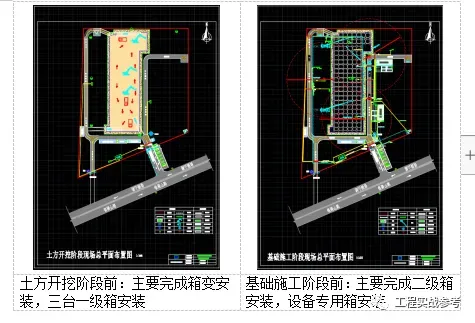

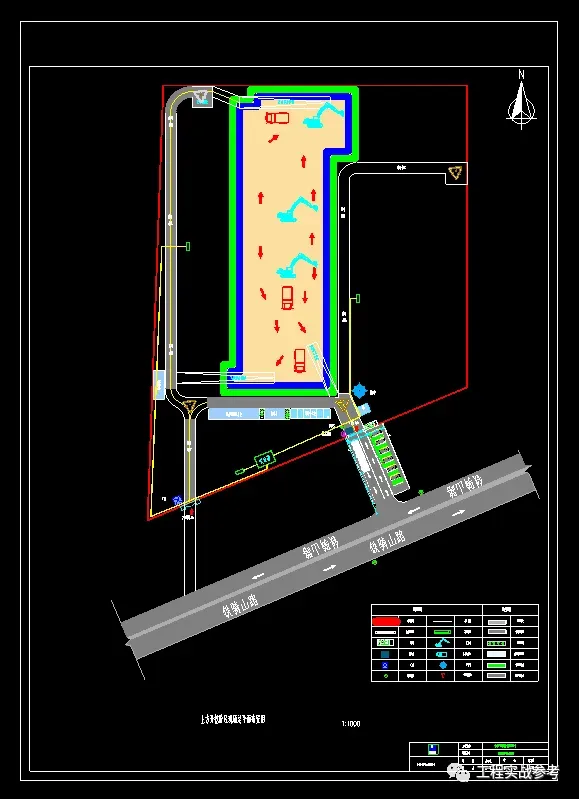

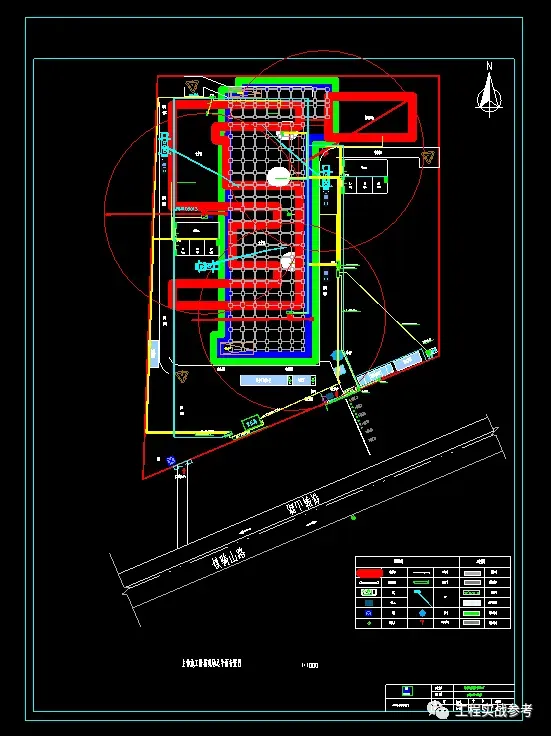

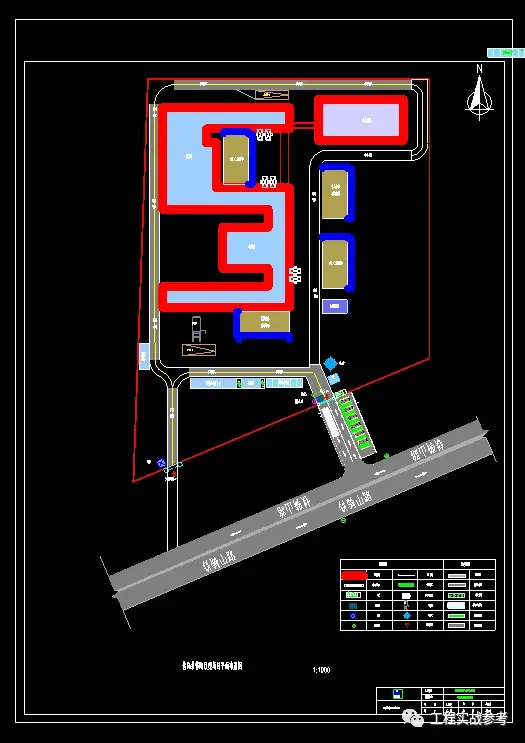

临电随着临建施工进行布置，根据总图施工部署：按照先干线、后支线、先进行各单体一级箱电源施工后进行二级箱、三级箱施工进行施工布置，投入1家临建劳务施工队伍，进行“大平行，小流水”施工组织。根据施工平面布置图，按照土方开挖阶段前→基础施工阶段前→主体施工阶段前→精装修阶段前等四个阶段施工顺序进行跟进施工。
3.4.2 施工工艺流程
临电：定位放线→预埋预留→开挖沟槽/成品挂钩安装→配电箱基础砌筑→配电箱安装→电缆敷设→电缆终端头制作安装→线路绝缘测试→通电试运行→系统验收→安装配电箱防护棚

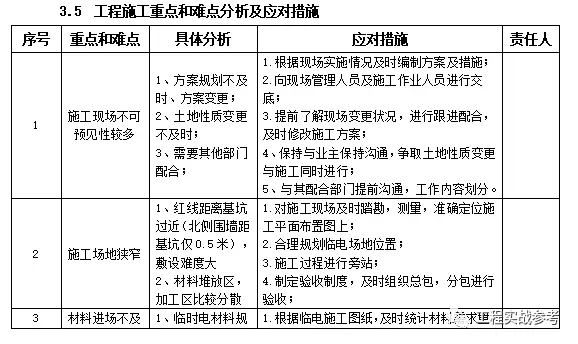

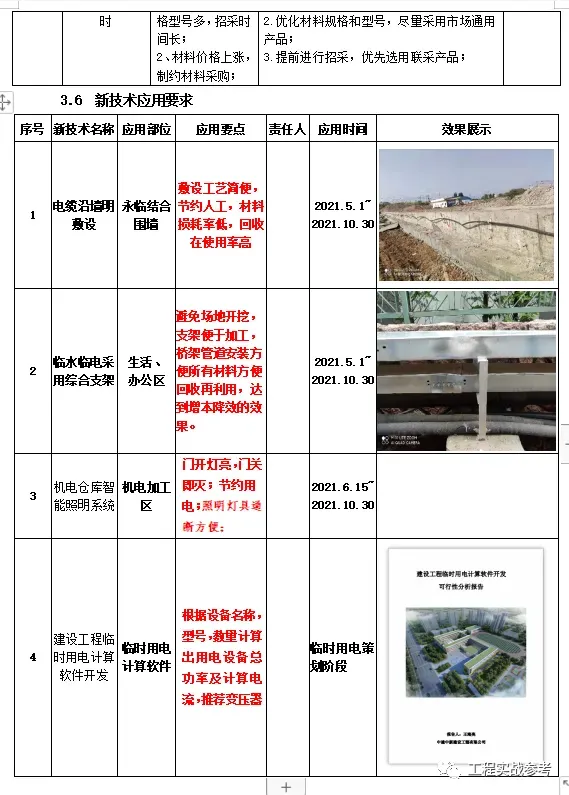

第四章施工进度计划

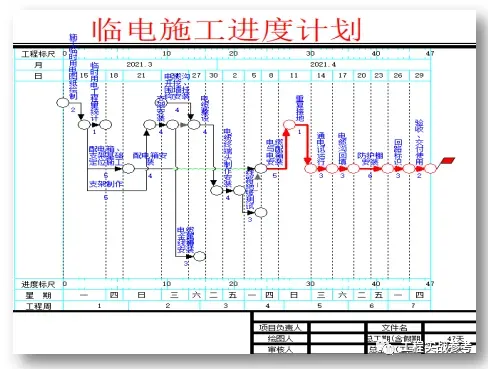

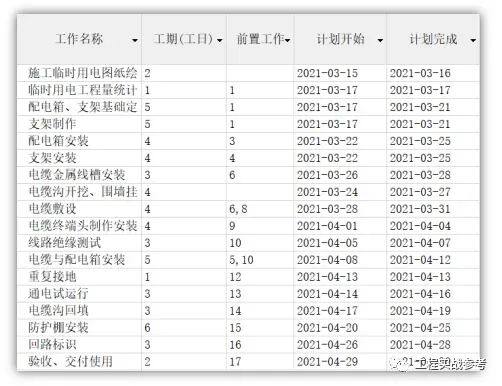

总施工进度计划规定临时用电施工工期为：2021年3月15日至2021年4月30日，合计47天。根据以上工期，编制详细临时用电施工进度计划如下：
第六章施工方法及工艺要求
6.1施工方案技术参数
6.1.1 配电箱内漏电保护器参数
1）施工现场的总配电箱和开关箱设置两级漏电保护器。
2）开关箱中必须设置漏电保护器，开关箱内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。
3）使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
4）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
6.1.2安全电压参数
1）楼内临时照明及车库临时照明，电源电压为36V。
2）在工人生活区USB充电插头电源电压为36V。
3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压为12V。
6.1.3 配电箱位置参数
1）开关箱应由末级分配电箱配电。开关箱内应一机一闸，严禁用一个开关电器直接控制两台及以上的用电设备。
2）总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离25~30m，开关箱与其控制的固定式用电设备的水平距离1~3m。
6.1.4 人工接地参数
每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。人工垂直接地体采用热浸镀锌圆钢，长度为2.5m；人工水平接地体宜采用热浸镀锌的50*5扁钢，其厚度5mm；人工接地体不得采用螺纹钢筋。
6.2施工工艺流程
配电箱、支架基础定位安装→支架制作→配电箱安装，支架安装、电缆金属线槽安装→开挖沟槽，围墙挂钩安装→电缆敷设→电缆终端头制作安装→线路绝缘测试→电缆与配电箱安装→重复接地→通电试运行→电缆沟回填→防护棚安装→回路标识→验收、交付使用。
6.3施工要点
6.3.1配电箱基础安装
1）配电箱基础做法。
根据防护棚尺寸砌筑一个长方形条形基础，基础四周根据实际情况预留进出线槽；根据配电箱支腿尺寸砌筑长方形四面封闭条形基础；配电箱条形基础内待电缆敷设完毕后填防护沙

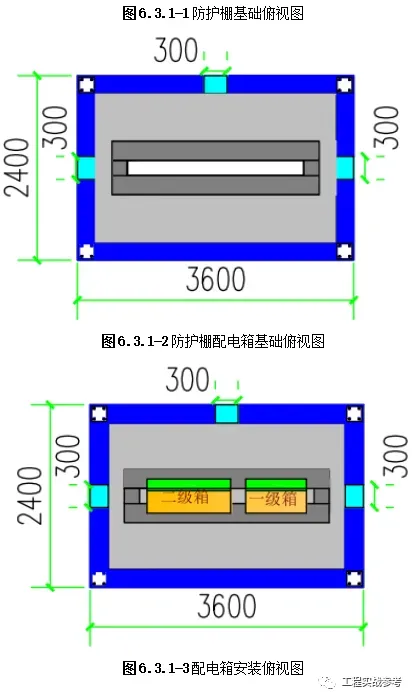

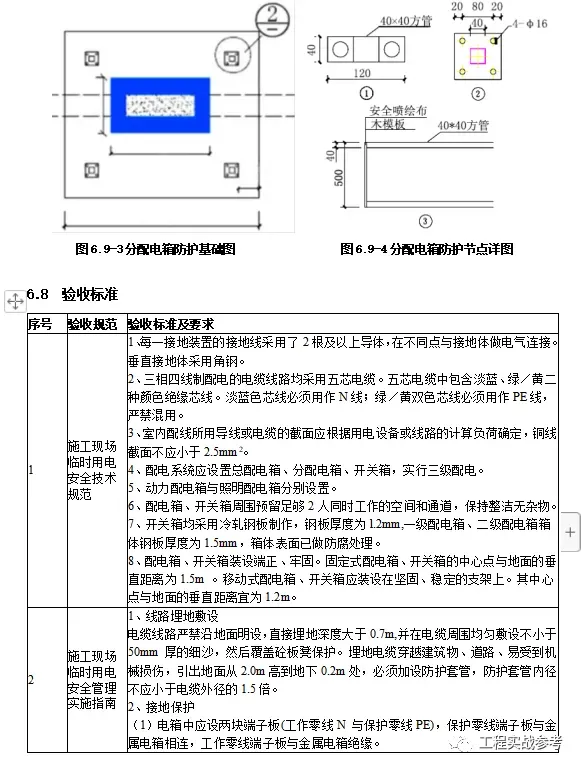

2）配电箱基础做法、防护做法如下图。
6.3.2 支架制作

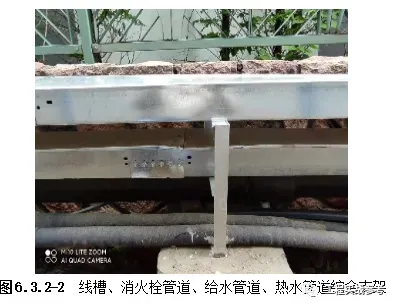

办公区采用线槽、消火栓管道、给水管道、热水管道综合支架，综合支架采用40*4镀锡角钢。根据现场实际情况加工定制而成。横担与支撑结构采用螺栓连接，方便管道，线槽分层安装得需要。
6.3.3 电缆敷设
1）电缆敷设前应按设计和实际路径计算每根电缆的长度，然后根据电缆回路的作用和走向，确定电缆的敷设顺序，编制电缆敷设顺序表。电缆敷设完毕即进行绝缘测试。
2）电缆沟、桥架内应留有适当的空间以保证电缆间最小的间距，弯曲半径，固定件及终端盒的安装，发生故障时所有电缆应能移动和互换。
3）所有埋地电缆不允许有中间接头，过路电缆，采用预埋钢管做保护。
4）电缆线路采用穿管埋地、沿墙敷设，严禁沿地面明设。
5）电缆在室外直接埋地敷设的深度应不小于0.7m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。

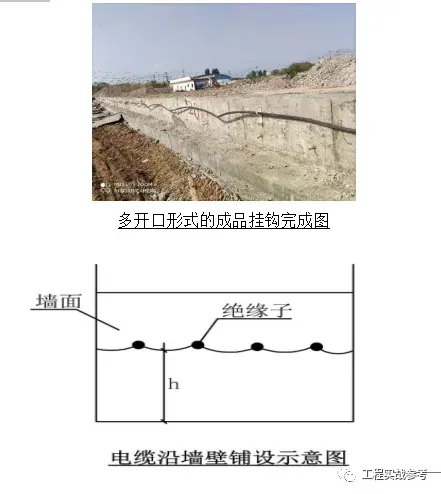

6）电缆沿墙敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。使用多开口形式的成品挂钩，每隔 3 米固定一个挂钩，在挂钩上放置电缆线。固定点间的距离应保证电缆能承受自重所带的荷重。
7）电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。在高层建筑内，电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于2m。
8）为了保证现场用电规范，无用电安全事故发生，项目临时用电统一由项目部进行现场整体平面布置和用电规划，各参建单位须按照总承包平面管理要求执行，必须采取挂设方式的电缆须根据项目安全管理部要求进行规范挂设，挂设采用绝缘钩，经安全部验收合格后方可投入使用。
6.3.4 电缆头制作
2）热缩式电缆终端头制作，加热器采用电吹风。制作前选择与电缆截面相适应的热缩塑料手套。在安装分支手套时，宜先进行预热，并将电缆定位，套上分支手套后，按所需分叉角度摆好线芯后再进行加热。加热收缩时，应从钢管中间向两端逐渐延伸，或从一端向另一端延伸，以利于收缩时排出管内空气，加热火焰应螺旋状前进。热缩电缆头如下图：

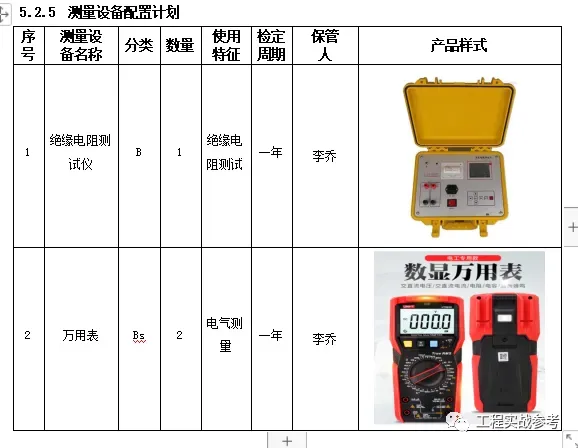

6.4 线路绝缘测试
1）箱内接线之后，对配电箱内线路进行测试，主要包括进线电缆的绝缘测试、分配线路的绝缘测试、二次回路线路的绝缘测试。线路绝缘测试前，要断开电缆两端的空气开关，照明开关、设备连接点等，以保证绝缘测试结果准确无误。电缆敷设前应进行绝缘检测或直流耐压试验。低压电缆，用1000V摇表测量线间及对地的绝缘电阻值不应低于10MΩ。

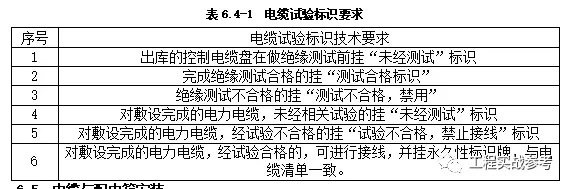

2）电缆试验标识要求见下表6.4-1。
6.5 电缆与配电箱安装
电缆与配电箱元器件的连接，根据导线的功能、线径及连接器件的种类采用不同的连接方式，共分为与母排连接、与断路器出线孔连接两种情况。与断路器连接的电线插入断路器的出线孔后，通过压紧螺丝固定，多股线搪锡后才能连接。与母排连接的电缆通过接线端子连接。

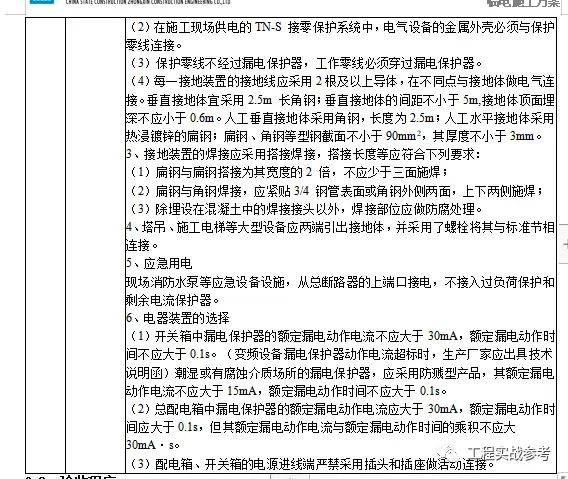

6.6 重复接地
1）电箱中设两块端子板(工作零线N 与保护零线PE)，保护零线端子板与金属电箱相连，工作零线端子板与金属电箱绝缘。
2）在施工现场供电的TN-S 接零保护系统中，电气设备的金属外壳与保护零线连接。
3）保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器。
4）每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。人工垂直接地体采用热浸镀锌圆钢，长度为2.5m；人工水平接地体宜采用热浸镀锌的50*5扁钢，其厚度5mm；人工接地体不得采用螺纹钢筋。
6.7 防护棚安装

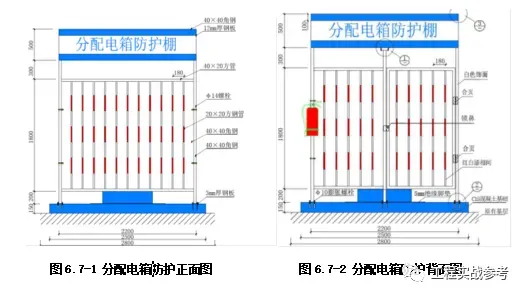

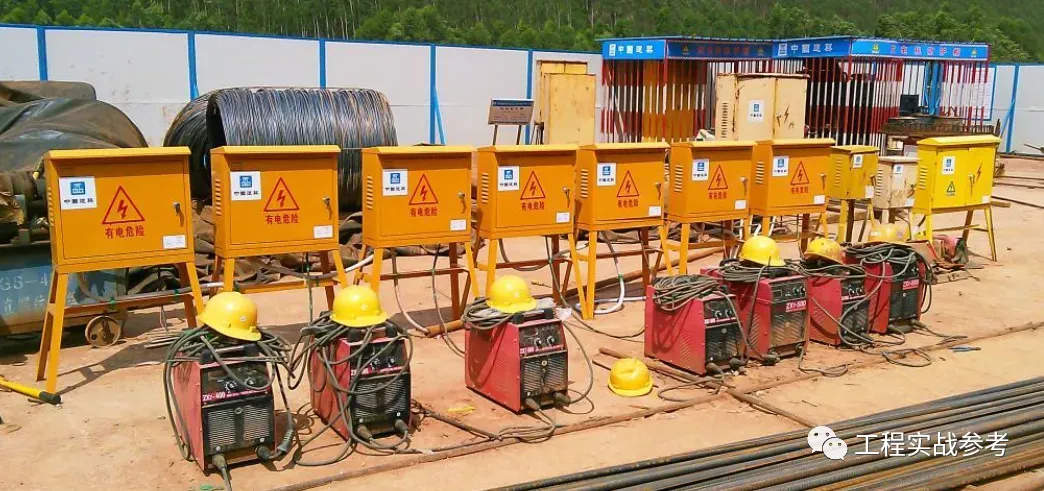

采用公司定型化配电箱防护棚，如图所示：
。。。。。
篇幅过长，共45页，以下略
|
|
|
|
