验收交付最后一关:安全标识、技术文档与全流程合规时间线

发布时间：2026-09-24 18:50:39 最近访问：2026-09-24 18:50:18

从底层风险逻辑（连载 01），到机械安全防护（连载 02），再到电气系统的选型、图纸、安全设计与 PL 验证（连载 03 上下篇），CE 合规是一条贯穿项目全程的要求。而到了交付验收阶段，安全标识规范、技术文档完整性、现场节点管控，就成了决定项目能否顺利通关的最后一公里。

很多项目前面设计都达标，最后栽在标识自制、文档缺失、现场随便改线这类细节上，非常可惜。这一篇我们就把交付阶段容易被忽略的硬要求一次讲透。

一、安全标识：不是随便画，必须符合 ISO 7010

安全标识看起来是小事，却是海关抽查和现场验收最容易挑出的问题。很多公司自己设计标识，或者沿用国内安全标志样式，图形、颜色、比例都不对，到了欧盟直接被判不合格。

ISO 7010是国际统一的注册安全标志标准，每一个标志都有唯一的注册编号、固定图形、颜色和含义 ——不能自行创作、不能随意修改比例和颜色。

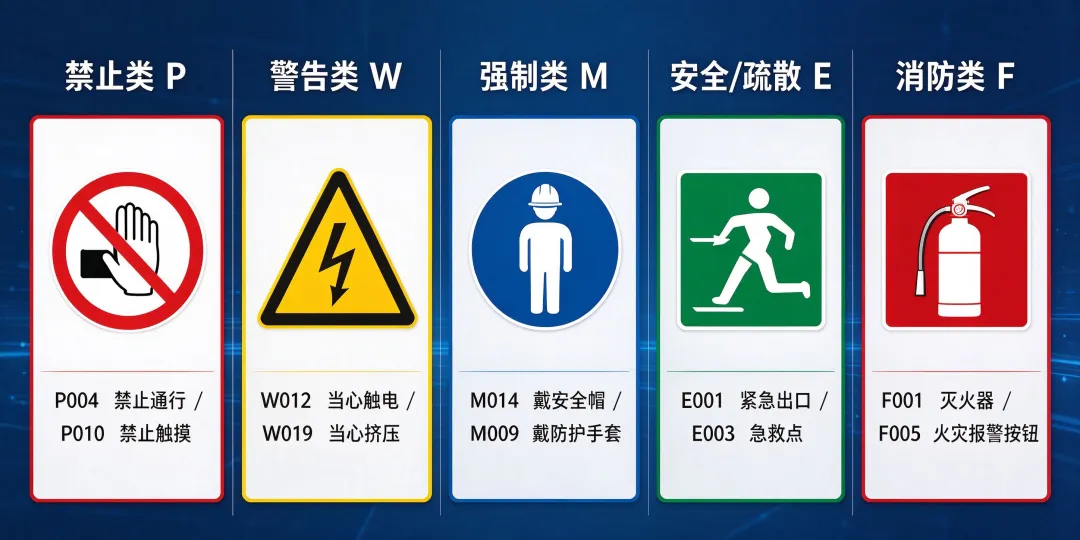

1.1 五大类安全标识

ISO 7010 把安全标志分为五大类，对应不同的形状、颜色和功能：

类别	形状与颜色	功能	仓储场景常见编号
禁止类（P 系列）	红色圆形 + 斜杠，白底黑图	禁止某种行为	P002 禁止吸烟、P004 禁止通行、P010 禁止触摸、P013 禁止使用手机
警告类（W 系列）	黄色三角形 + 黑边，黄底黑图	警告危险	W012 当心触电、W019 当心挤压、W024 当心夹手、W014 当心工业车辆
强制类（M 系列）	蓝色圆形，蓝底白图	强制必须做的动作	M014 戴安全帽、M009 戴防护手套、M003 戴护耳器、M004 戴护目镜
安全 / 疏散类（E 系列）	绿色方形，绿底白图	指示安全设施与疏散	E001 紧急出口（左）、E002 紧急出口（右）、E003 急救点、E010 AED
消防类（F 系列）	红色方形，红底白图	指示消防设备	F001 灭火器、F002 消防水龙、F005 火灾报警按钮

1.2 自动化仓储现场配置要点

危险区入口、防护门旁：配置禁止进入标识 + 对应警告标识；

电气柜、操作面板、高压区域：配置W012 当心触电；

维修口、设备内部危险区：内侧配置对应危险警告标识；

疏散通道、消防设施：配置对应 E 类、F 类标识；

文字说明：所有标识必须配有项目所在国官方语言（德语、法语、西班牙语等）的文字说明，不能只有图形和英文。

高频不合格项：紧急停止按钮必须是红色蘑菇头按钮 + 黄色底座，符合 IEC 60947-5-5。不能用普通红色圆形按钮代替，也不能用其他颜色 —— 这一条在连载 03 里已经讲过，现场验收时仍是重灾区。

二、 CE 技术文档：不是凑资料，是证据链

很多人以为 CE 认证是 "找机构发证"。其实对于绝大多数普通机械设备，采用的是内部生产控制模式（Module A）：制造商自己按标准设计生产、自己编制技术文档（TCF）、自己签署《欧盟符合性声明（DoC）》，就可以贴 CE 标志。

但这绝不意味着可以随便做 —— 欧盟市场监督机构会随机抽查，一旦文档不合格或产品与文档不符，面临的是罚款、产品召回、甚至禁止进入市场。

2.1 完整 TCF 至少包含八部分

序号	文档内容	关键要求
1	设备描述	规格参数、功能说明、适用范围
2	风险评估报告	危险识别→风险估算→风险评价→风险减小→残余风险，含迭代记录
3	设计图纸	机械总装图、关键部件图、电气原理图、接线图、布线图、液压 / 气动原理图
4	标准符合性清单	列出所有适用协调标准，逐条说明符合情况
5	关键部件证书	安全继电器、安全门锁、急停按钮、电机、开关等安全件的 CE 证书 / 测试报告
6	测试报告	绝缘电阻、接地连续性、急停响应时间、安全功能验证、EMC
7	使用说明书	操作、安全、维修保养、残留风险、应急处理
8	欧盟符合性声明（DoC）	制造商签署

2.2 三条容易踩的硬线

（1）整线系统必须做系统级文档

对于系统集成项目，不能把单台设备的文档凑起来就交。必须针对整条线做系统级风险评估，考虑设备间联锁、交叉区域风险、整线急停逻辑，出具整线符合性声明。单台设备有证，不代表整线合规。

（2）文档必须和实物一致

设备做了任何设计变更、现场改造，文档必须同步更新。抽查时发现文档和实物对不上，直接判定不合规。连载 03 提到的 SISTEMA 报告也是同理 —— 电路改了，报告必须重新出。

（3）说明书必须用当地语言

操作说明、安全说明、残留风险提示，必须提供项目所在国官方语言版本。英文说明书在德国、法国、西班牙现场验收时是不够的。

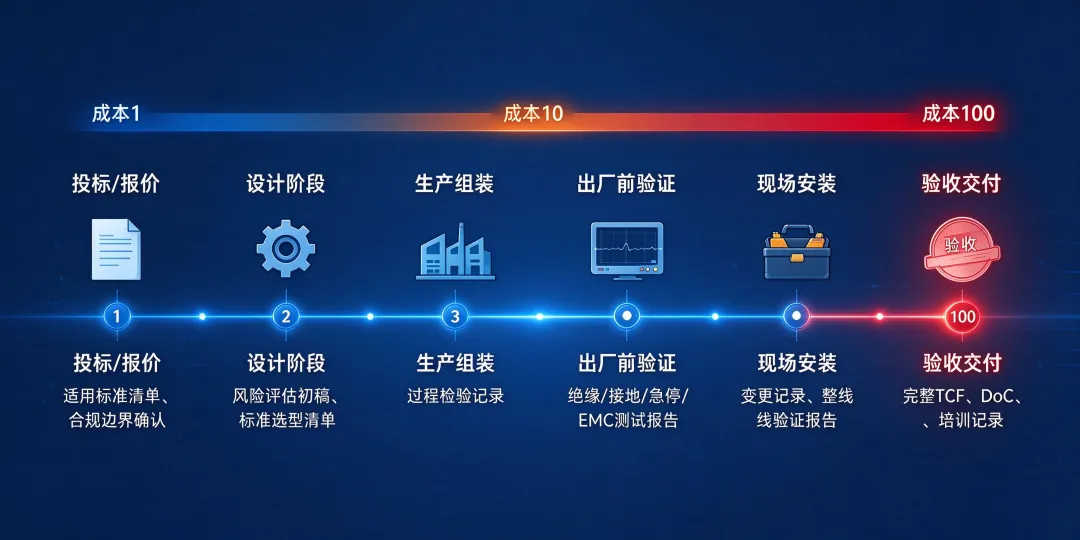

三、全流程合规时间线：越往前做，成本越低

合规成本什么时候最低？设计阶段。

工程上有个粗略规律：设计阶段改方案成本是 1，生产阶段改是 10，现场整改就是 100。建议把合规工作嵌入项目全流程，按六个节点推进：

阶段	合规动作	关键交付物
投标 / 报价	明确目标国特殊要求，把合规成本纳入报价；书面确认合规边界	适用标准清单、合规范围确认书
设计阶段	机械、电气、控制同步引入合规；同步启动风险评估反哺设计；安全件直接选 CE 认证型号	风险评估初稿、标准选型清单
生产组装	过程检验：布线、接地、防护装置逐项核对；标识直接采购 ISO 7010 标准件	过程检验记录
出厂前验证	绝缘电阻、接地连续性、急停功能、安全联锁、EMC 全测，记录和照片归档	出厂测试报告
现场安装	现场改动同样合规；整线联调后做系统级安全验证	现场变更记录、整线验证报告
验收交付	交付完整 TCF 和 DoC；给甲方运维做安全培训	完整技术文档、培训记录

四、六个高频不合格项自查清单

最后总结六个行业最高频的不合格项，建议打印出来贴在设计室和项目现场，逐项自查：

只认单台 CE，不做整线系统级合规

联锁、交叉区域、整线急停必须整体评估，单台证书不代表整线合规。

安全标识自制或沿用国内图形

直接采购 ISO 7010 标准标识牌，成本很低，却能避免大麻烦。

急停、联锁电路达不到 PL 等级

普通继电器一票否决，必须用安全继电器或安全 PLC 搭建符合等级的回路，并用 SISTEMA 出报告（连载 03 下篇已讲）。

PE 线径不足、等电位缺失、移动设备接地不可靠

按 EN 60204-1 表 1 选线，逐台测接地连续性。

技术文档缺失或与实物不符

市场监督抽查必查 "文档 — 实物一致性"，任何变更必须同步更新文档。

忽略 EMC 与环境要求

滤波、屏蔽、动力线与信号线分开走线，出厂前做 EMC 测试，避免现场设备误动作。

写在连载收官

到这里，自动化仓储欧盟 CE 合规四篇连载就全部更新完了：

连载 01｜搞懂欧盟机械指令与风险评估，CE 合规就成功了一半

连载 02｜机械安全才是 CE 硬门槛：自动化仓储设备防护设计与安全距离标准

连载 03（上）｜电气合规四步法：元器件选型 + 图纸设计双达标

连载 03（下）｜电气合规四步法：安全设计 + 控制功能全达标

连载 04（本篇）：验收交付最后一关：安全标识、技术文档与全流程合规时间线

从底层逻辑到现场交付，覆盖了项目各阶段的核心要求和典型踩坑点。

点击关注我们，第一时间获取更新。也欢迎转发给项目里的机械、电气、现场工程师和售前同事 —— 合规这件事，做在设计前端，比什么都强。

你在海外项目中还遇到过哪些合规坑？评论区聊聊。
