PC-DMIS软件中如何使用T值表达仅形状的轮廓度

曲面上测量了一些点，如下图所示：

图纸中要求评价无基准的轮廓度，要求如下图所示：

因为没有基准ABC的限制，所以轮廓度表达仅形状的概念，

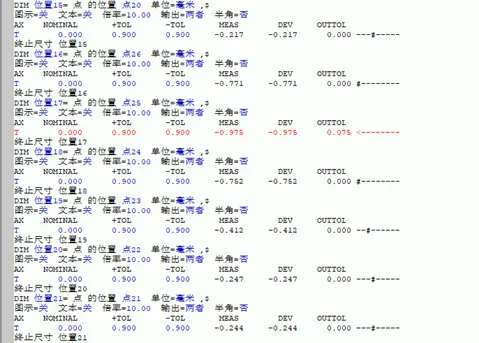

此时评价当前坐标系下的T值会比轮廓度的值大很多，两者概念完全不等同，评价后结果如下图：

为什么呢？

是因为当前的坐标系是由其他基准建立的，而评价无基准的轮廓度，曲面点自身就是基准，两者基准不同，所以结果天差地别。

那么如何调整当前坐标系，使得T值等同于轮廓度的概念呢？

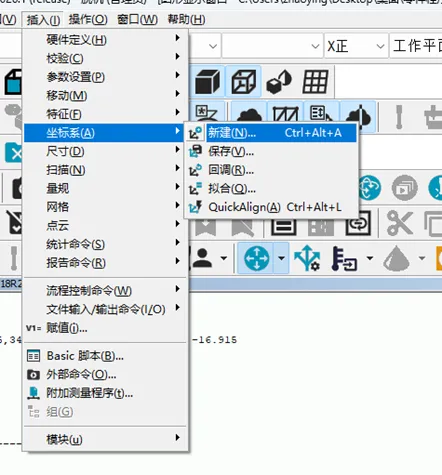

第一步，新建坐标系

第二步，选择最佳拟合

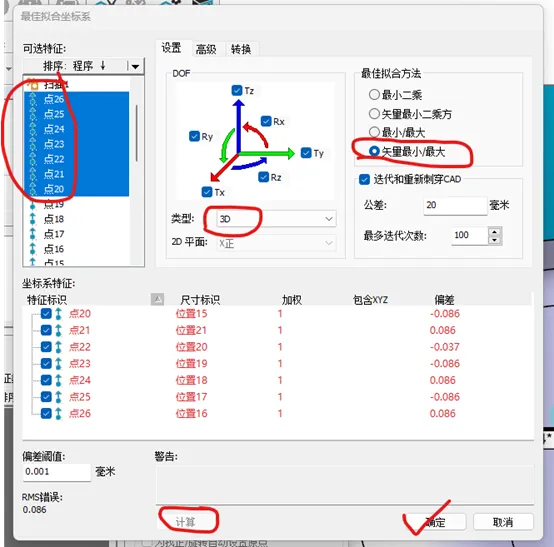

第三步，选择面轮廓度的所有测量点，进行三维矢量最大最小的拟合

确定后会建立最佳拟合坐标系

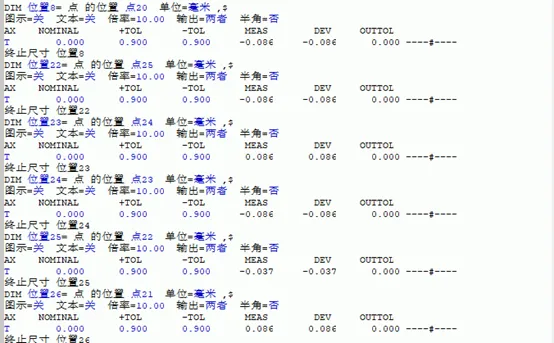

在最佳拟合的坐标系下评价T值，结果如下：

这样T值的最大值最小值就和轮廓度的最大值最小值概念等同了。
