45 个免费插件攒齐船的驾驶台,这个开源海图软件迭代了 17 年

跑长途的司机都知道，海上跟公路完全是两个世界：手机一出港就没信号，导航全靠船上的专业设备。那套设备有多贵？一套商业海图软件加上正版海图数据，价格能顶一辆家用轿车，还年年收订阅费。普通人坐游艇、钓鱼船出海，或者只是想在岸上研究研究船舶动态，基本碰都不敢碰。

但航海圈里其实有个公开的秘密：全球大批船员驾驶台上跑的，是一款免费开源的海图软件。它叫 OpenCPN，2009 年立项到现在迭代了 17 年，Windows、macOS、Linux、安卓四大平台全支持，屏幕上直接铺着正规格式的电子海图，周边船舶的位置、海上的风浪预报、潮汐潮流，全都实时叠在图上。

更有意思的是它的插件体系：雷达显示、气象航线、航海日志、气候数据，四十多个官方插件按需安装，能把一台普通电脑攒成一条船的驾驶台。今天这篇，咱们就把这个航海圈的老牌神器放大了看。

一、这是什么

OpenCPN 的全称可以理解成「开源海图绘图仪」（Chart Plotter），一句话定位：把正规电子海图铺在你的屏幕上，再把 GPS、雷达、气象数据实时叠上去的导航软件。官方对它的描述是「既能在航行时当主导航界面，也能在岸上当航线规划工具」，一句话把两类用户都照顾到了。

它的底子很正：支持全球通行的 S57 和加密 S63 矢量海图、BSB 光栅海图和 MBTiles 图集，矢量海图的显示遵循 IHO S52 规范，还支持内河 ECDIS 2.3 标准。翻译成人话就是：它读的不是自己发明的私有格式，而是各国海道测量机构发布的正规海图，专业船只认的那一套它都认。

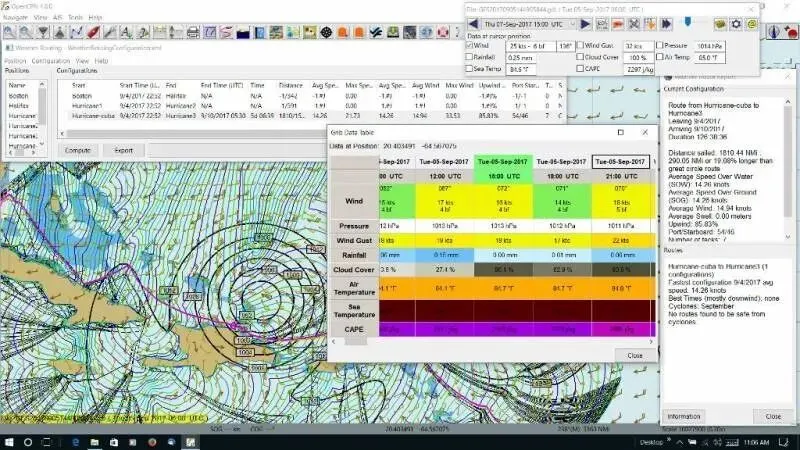

▲ OpenCPN 主界面全景（气象路由插件在飓风 Irma 的风场图上直接算出避风航线，右侧窗口是逐时计算结果）

这里多说一句海图跟普通地图的区别：海图上标的是水深、航道、灯标、沉船这些保命信息，制图标准完全不同，所以能正确显示正规海图这件事，本身就是导航软件的及格线。项目由一群真实在跑船的水手开发和测试，README 里还有段个人注脚特别可爱：作者本人就把它当主导航软件，用在一艘 48 英尺的拖网游艇上，每年从纽芬兰一路巡航到巴哈马。写稿时它在 GitHub 上是 1489 个 star，最新版本 5.14.0，许可协议 GPL-2.0，代码完全公开。

一个软件能在开源世界里连跑 17 年，靠的是活跃的社区。官网开发者名单常年挂着一批核心贡献者，界面翻译有 20 多种语言、简体中文就在其中；渲染走 OpenGL，老电脑跑起来也不吃力。它不收任何费用，开发靠社区志愿者和捐赠维持，商业模式简单到只有一句话：用的人多了，帮忙的人也就多了。

二、能干什么

结论先说：它把「船驾驶台要看的所有信息」搬到了同一块屏幕上。核心能力列表如下：

• 海图显示：矢量图、光栅图、MBTiles 全都吃，多张海图能自动拼接成一张无缝大图
• GPS 定位与航线：接上 GPS 实时显示船位，规划航线、管理航点，还能给自动驾驶仪输出指令
• AIS 船舶追踪：周边船舶的位置、船名、航速航向实时上图，自带碰撞告警
• 气象叠加：读取 GRIB 和 GRIB2 气象文件，风、浪、气压直接画在海图上
• 潮汐潮流：按地点查潮汐和潮流预报，规划航线时把潮水算进去
• 锚位监视：抛锚后设个警戒圈，船移位立刻报警，还有人员落水一键标记
• 插件扩展：45 个以上官方插件，雷达、日志、气候数据、仪表盘随便装

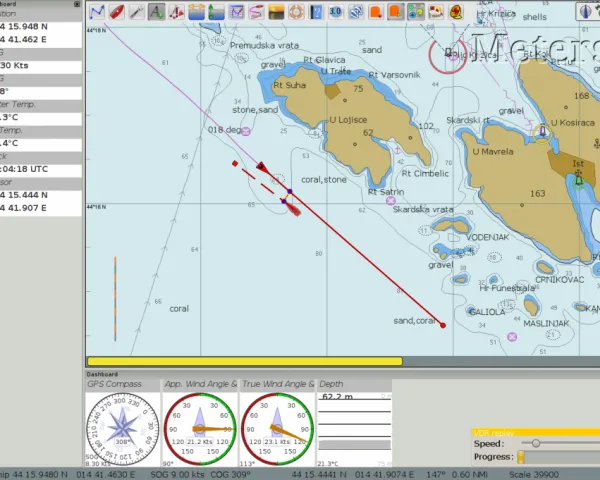

▲ 海图与底部仪表盘（主屏是无缝拼接的海图和航线，底部一排仪表显示罗盘、风角和水深，左侧是实时船位数据）

数据显示方式也照顾了驾驶习惯：海图支持北向上、航向向上、船艏向上几种模式切换，单图和分屏都能摆。数据接入这块它很开放：NMEA 0183 是船用电子设备的通用语言，它原生支持，还内置了多路复用器；新兴的船用网络标准 Signal K 也能接。船上已有的风向仪、深度计，大多可以直接喂给它显示。

对玩帆船的人来说，潮汐潮流是每天的必修课：出发前查潮高，靠泊前算流水，OpenCPN 把这两样都做进了主程序，选个地点就能看曲线和箭头，规划航线时顺带把涨落潮时间对上。对钓鱼的人来说，水温、洋流、水下地形在哪一张图上看，答案也是它。

三、上手体验

先说最让人上瘾的玩法：AIS 看船。AIS 是国际要求船舶安装的自动识别系统，船会定时广播自己的位置、船名、航速。给电脑接一个几百块的 AIS 接收机（或者软件定义无线电电视棒），周边几海里内的船只就全部实时出现在海图上，每条船一个箭头，点击就能看详情。

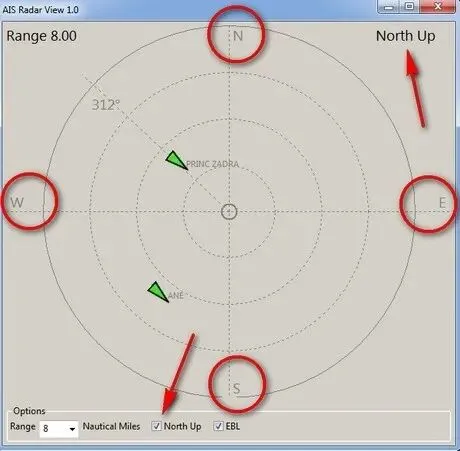

▲ AIS Radar 插件的雷达视图（8 海里量程圈上，绿色三角是周边船舶的实时位置，方位刻度和电子方位线都齐了）

官方的 AIS Radar 插件还提供了一种雷达视角：把自己放在圆心，周边船舶按方位和距离铺在一个雷达圈上，跟船用雷达的显示方式一模一样。要是船上有搜救应答器，它还能按 MMSI 识别自动标记落水位置，这在紧急时刻是实打实的安全功能。

▲ AIS 船舶信息卡（点击任意目标就弹出船名、船舶类型、对地航速和航向，这艘是正在作业的疏浚船）

第二个玩法是岸边「云航海」。没有 AIS 硬件也不影响把玩它：网上能找到公开的光栅海图资源，装进软件就能研究全世界的海岸线、锚地和航道。配合模拟船位，你可以把一次从青岛到上海的假想航行完整跑一遍，把航线、转向点、潮水窗口全部提前排好——不少航海爱好者就是这么入的门。锚位监视也值得一玩：夜里抛锚睡觉，软件替你盯着船位，走锚了立刻报警，比人熬夜守着靠谱。

界面上的每个细节都能看出跑船人的习惯：航向线可以往前投影，看出船未来的走向；航线上的每个转向点都能点开看距离和方位；连鼠标滚轮缩放的档位都做了海图比例尺适配，放大缩小不糊。这些小地方单拎出来都不起眼，凑在一起就是「这软件是真懂行」的感觉。

四、快速上手

装完第一件事是把「我的船位」设好：没有 GPS 就手动填个位置，或者用模拟模式。第二件事是弄一张海图进去，官方的海图下载器插件能直接拉部分地区免费海图。海图和船位一就位，剩下的就是按需加插件了。

五、特色：气象路由和 GRIB 气象

这是 OpenCPN 生态里最硬核的部分，也是帆船跨洋玩家装它的头号理由。GRIB 插件能把气象机构发布的 GRIB/GRIB2 预报文件直接铺在海图上：风矢、气压、浪高、降雨、云量，一层一层往上叠，还能按时间播放，看一场锋面怎么从你头顶压过去。

▲ GRIB 数据表（选中海图上任意一点，未来几天的风、浪、气压、云量、气温逐时预报一表看完，色块越深数值越大）

预报文件可以从气象服务网站下载后导入，界面里选中任意位置，那一点的逐时预报就排成一张彩色数据表。跨洋的人看预报不是看个热闹：风几节、浪几米，直接决定走哪条线、哪天出发。

帆船跨洋玩家的标准用法是这样的：出发前把航线沿途几天的预报全部拉下来，先看风再看浪，找出风浪最小的窗口期再出发；途中每天更新一次预报，气象路由会自动重算剩余航程。对他们来说，这套功能不是锦上添花，是出发前必做的功课。

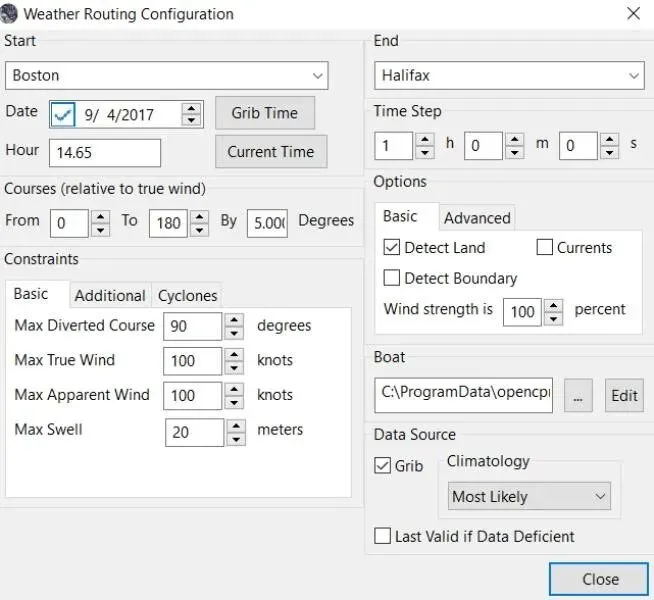

▲ 气象路由配置窗口（起点 Boston 终点 Halifax，设定风浪上限和船舶性能文件，软件自动计算最优航线）

光看预报还不够，气象路由插件（Weather Routing）能更进一步：你填上出发地和目的地，再告诉它你的船在不同风速下能跑多快（船舶性能曲线），它会结合风场海浪，把航线上的风、雨、浪高、气温逐时算给你看，自动避开顶风顶浪的航段。开篇那张飓风 Irma 的案例截图就是这套体系的实战效果：软件在风场图上绕着风暴边缘算出一条安全航线，右侧窗口把每段航程的预计风浪列成了表。

六、特色：气候数据与大圆航线

如果想提前几个月规划一次远航，Climatology 插件就是干这个的。它内置了几十年的海上观测统计：每个月的风、洋流、气压、气旋路径、海温，全是多年平均下来的气候态数据，直接叠在海图上。计划明年九月跑一段航线，把月份调到九月，那段海路当月的风和流长什么样一目了然。

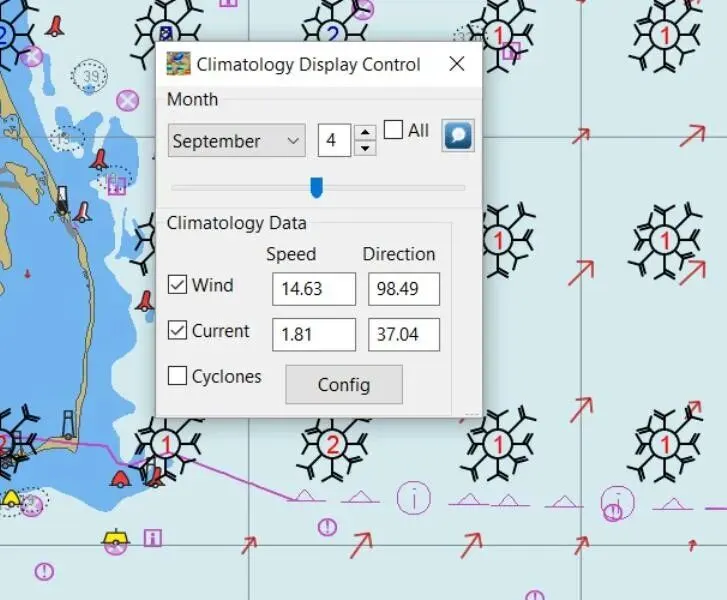

▲ Climatology 插件的海图叠加（九月的风与洋流多年平均值画在航路上，控制面板里还能切换气压、气旋和海温图层）

航线计算本身也很讲究。地球是圆的，两点之间大圆航线才是最短的，但操船时又得按固定罗盘方向走。OpenCPN 内置大圆航线规划，路线插件还能把大圆和等角航线放在一起对比，告诉你两种走法差多少海里——跨洋时这几百海里就是好几天的船期。

这类气候数据的另一个用处是挑季节。同样的航线，八月跑和十一月跑完全是两种体验：哪个月盛行什么风、气旋一般走到哪儿，几十年的统计都画在图上。见过有人用这插件给整段航程挑月份，把风险提前挡在日历上。

七、和竞品比怎么样

航海软件这个圈子，商业产品长期是主流。挑三个有代表性的客观比一比：

客观说，商业产品在认证和售后上确实占优，正经远洋商船该配还得配。但对休闲船主、钓鱼船、皮划艇爱好者和航海迷来说，OpenCPN 免费这一点就把门槛打没了——你甚至可以先在岸上的旧笔记本里装一套，把玩法摸熟了再谈上船。

还有一个容易被忽略的对比维度：数据主权。商业软件的海图是加密的、绑定账号的，换了设备还得重新买；OpenCPN 用的海图文件格式是公开标准，自己下载、自己备份、自己换机器装，数据始终在你手里。跑船的人管这个叫「关键装备不能被卡脖子」，岸上玩家管这个叫踏实。

八、要花多少钱

软件本体一分钱不花。GPL-2.0 开源，没有广告、没有内购、没有功能锁，官网直接下，GitHub 可以看全部代码，45 个以上官方插件也全部免费。

要花钱的地方只有一个：海图数据。部分国家官方水道测量机构（比如美国 NOAA）免费开放 ENC 海图，用内置下载器就能拉；另一些地区的正规矢量海图需要通过 o-charts.org 这类授权渠道购买，价格按海图分区算；光栅海图和 MBTiles 图集则有大量免费来源可以自己收集。玩到什么深度花什么钱，纯岸上玩家可以做到零成本。

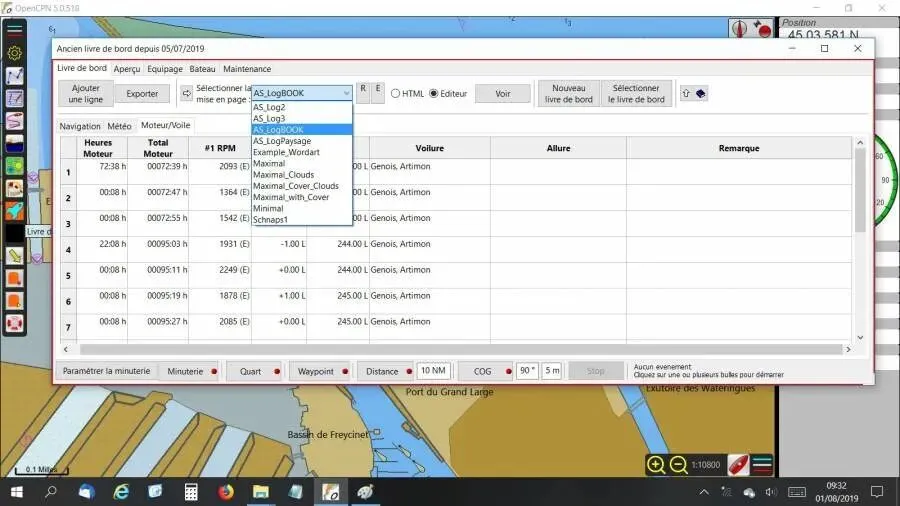

▲ Logbook 航海日志插件（发动机时长、航程、燃油和备注自动记录入账，还能套模板导出成正式的航海日志文书）

顺带一提，这类插件本身就是宝藏：航海日志自动记航程，仪表盘插件把数据做成大字面板挂副屏，还有雷达叠加、天文导航等几十个，装不装看需求，装错了删掉就行。

算一笔完整的账：一台二手笔记本几百块，接上几百块的 AIS 接收机或电视棒，软件和插件全免费，美国海图免费下载，一套能看船、看气象、能导航的驾驶台就齐了，总投入不过一部手机的钱。当然，真出海还得以船上正规设备为主，这套账单更适合岸上学习和近岸娱乐。

小提示：电子导航再顺手，出海时也要带正规纸海图并保持瞭望，电子设备只能当辅助，这是航海安全的基本规矩；第一次配置时先把船位来源和海图来源设对，位置错了后面全都白搭。

项目地址

GitHub：https://github.com/OpenCPN/OpenCPN

官网：https://opencpn.org

写在最后。陆地上的导航早就人人免费了，海上的那一套却一直又贵又封闭。OpenCPN 用 17 年时间证明了另一条路走得通：一群爱航海的程序员，把专业驾驶台的能力拆开来免费送，让一条钓鱼船也能用上正规海图和碰撞告警。

它不催你出海。你可以在岸上先把全世界的海岸线翻个遍，等真的有机会登船那天，会发现这套免费软件早就把功课替你做完了。
