台灯太亮刺眼?动手做盏调光台灯——初中物理第16章第5节制作简易调光台灯加章末复习

晚上在台灯下看书，灯光太亮刺眼、太暗又费眼——要是能随手调一调就好了。别急着买，这一节我们要自己动手造一盏调光台灯，而且材料几乎都能在家里翻出来。

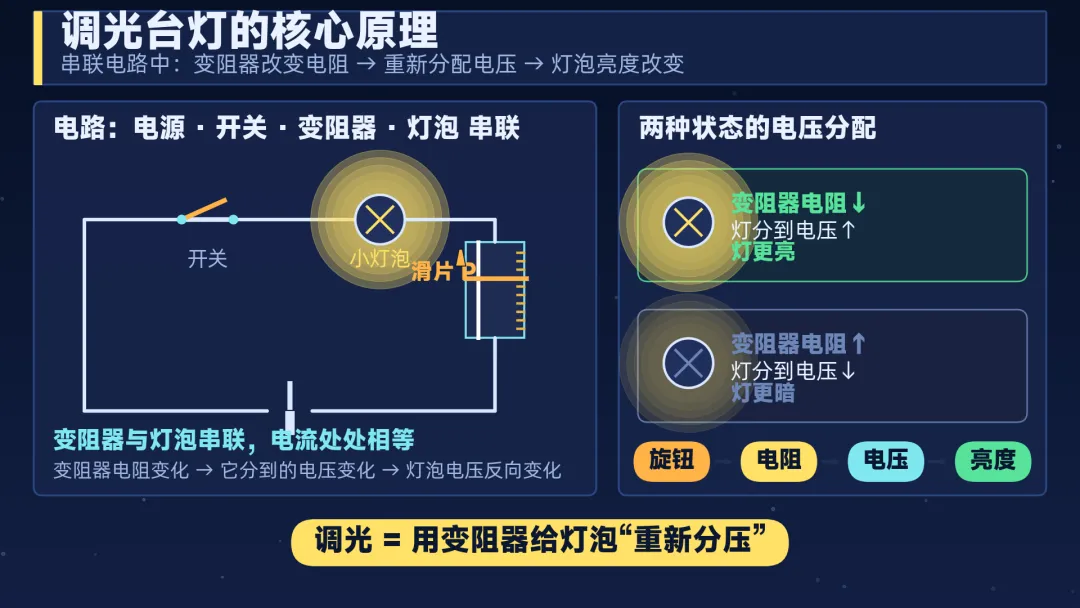

原理只有一句话：串联变阻器实现"重新分压"，让小灯泡工作在不同电压下。

把电源、开关、变阻器、小灯泡串联起来。闭合开关后转动变阻器，改变变阻器地电阻大小，它分到的电压就会发生变化，灯泡分到的电压自然就跟着变化，灯泡的亮度自然就变了。当灯泡分到的电压高时，灯泡更亮，反之就更暗。一旦低于灯泡的最低工作电压，它就不亮了。

这就是串联电路"分压"的功劳。所以调光的本质，就是用变阻器给灯泡重新分配电压。

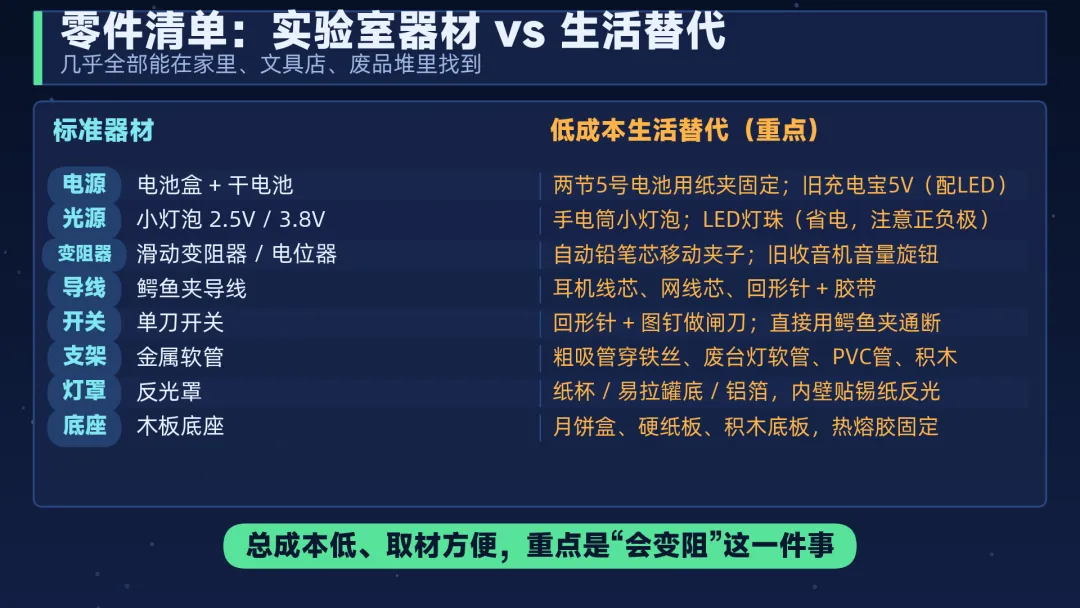

材料清单：生活中常见材料低成本替代

这一节是制作课，器材贵不是本事，找到便宜又好用的替代品才是。

电源用什么？在实验室中，我们可以使用学生电源，或是电池盒。这两样我们家里都未必有。但是可以使用纸卷成合适的纸筒，两端的接触片可以使用合适的小贴片，用橡皮筋或夹子固定。

光源用什么？手电筒里的小灯泡，或者用LED发光二极管做灯珠都可以。如果使用LED灯珠，更亮更省电，但是要注意正负极，接反了它可不亮哦。

变阻器用什么？我们没有实验室中的滑动变阻器、电位器以及电阻箱。但是我们可以用铅笔芯和夹子制作，或是在旧收音机、坏音箱中拆下机械式音量旋钮作为变阻器使用。实际上，大部分机械式音量旋钮本来就是个变阻器。

导线开关呢？怎么连线呢？家里可能没有鳄鱼夹、现成的导线、开关这些东西。我们可以使用坏掉的耳机、手机数据线的线芯做导线，还可以用图钉和曲别针的组合做开关。在连接线的时候，直接将拔掉外皮的线芯缠上也可以满足我们简易版本的制作。

至于支架、灯罩、底座，用旧木棍、PVC管、纸、硬纸板、月饼盒甚至积木，都可以暂时替代。

整套下来，真正需要花钱的往往只有电池和LED——甚至这两样也能从旧玩具里拆。关键是抓住核心：能"改变电阻"的那一环。

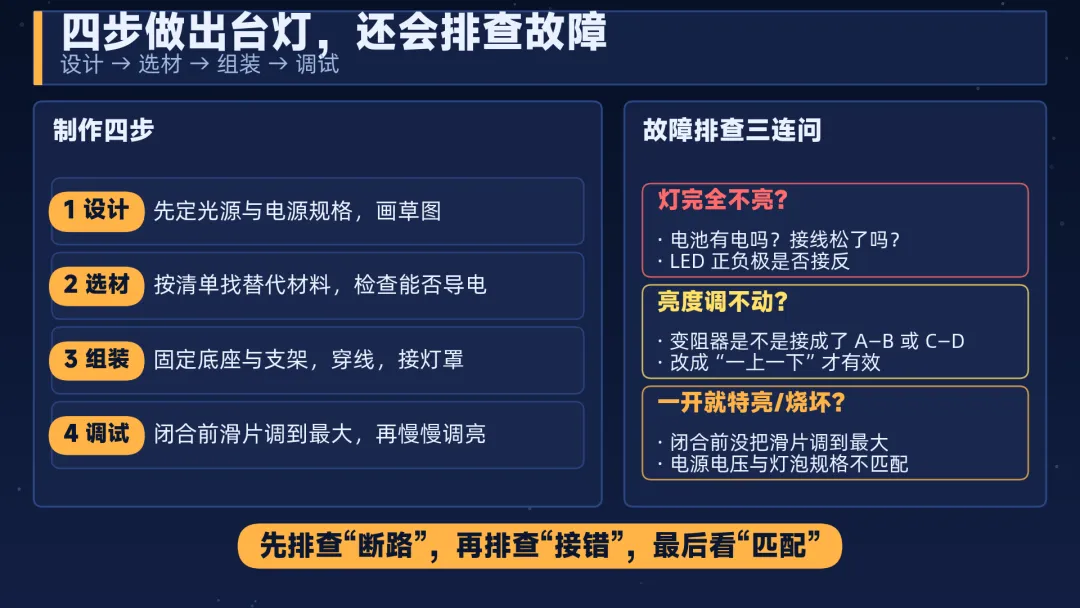

做出来，还要会排查

①设计：先定光源和电源，画张草图；②选材：按上表找替代材料，用万用表（或接电池试）确认它们能正常工作；③组装：固定底座与支架、穿线、扣灯罩，器件安排紧凑才稳当；④调试：闭合开关前把滑片调到阻值最大，再慢慢调亮。

做完了不亮？按顺序排查三件事：

（1）灯完全不亮：电池有电吗？接线松了吗？LED正负极接反了吗？（先看"断路"）

（2）亮度调不动：变阻器是不是接错了？

（3）一开就特别亮甚至烧坏：闭合前没调到最大阻值，或电源电压与灯泡规格不匹配

特别注意：光源不论是灯泡还是led灯珠，都有最小工作电压，所以调整到不亮了，不代表没有电流哦，这时候一定要记得断开电源。当然，合理选择或制作变阻器，使变阻器电阻最大时，灯泡仍然能量就最好了。

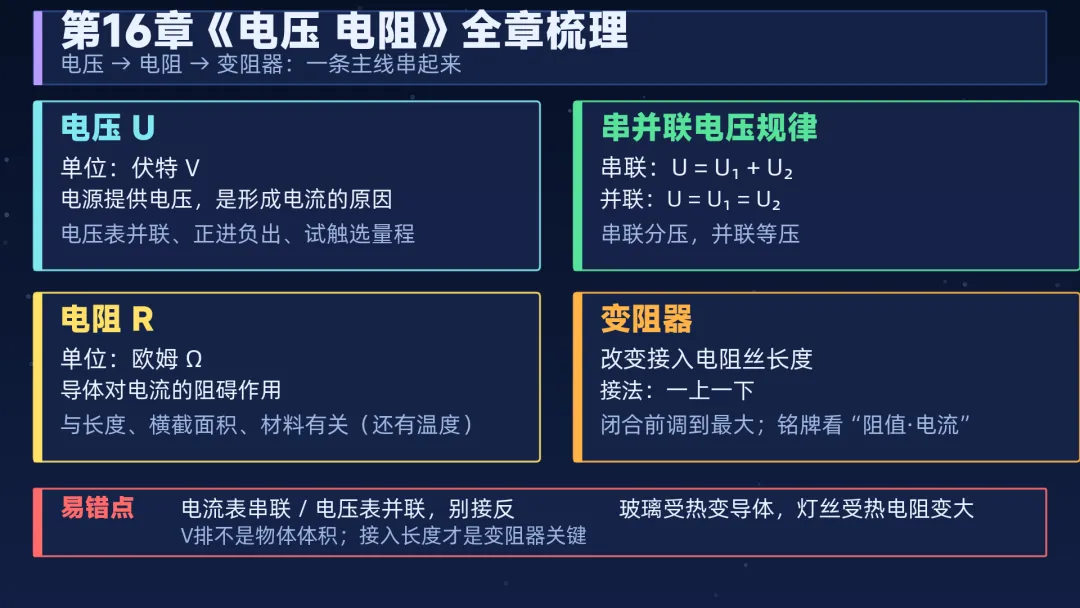

第16章《电压电阻》全章梳理

做完台灯，回头把整章串成一条线：

电压U（单位V）：电源提供电压，电压是电路中有电流的原因；电压表要并联，电流"+"进"−"出，不确定就试触选量程。

串并联电压规律：串联分压，电源电压等于各用电器之和U=U₁+U₂……；并联等压，各支路电压都等于电源电压U=U₁=U₂……。

电阻R（单位Ω）：导体对电流的阻碍作用；大小取决于长度、横截面积、材料（还受温度影响），研究时用控制变量法。

变阻器：靠改变接入电阻丝的长度来改变电阻；接法"一上一下"，闭合前调到最大，铭牌"20Ω1A"指最大阻值和允许的最大电流。

三个高频易错点：电流表串联/电压表并联别接反；玻璃受热会变成导体、灯丝受热电阻变大（温度影响电阻）；"接入长度"才是变阻器的关键，不是它的总长。

一句话收尾：调光台灯=串联分压+变阻器改变接入长度。

下次拧台灯的旋钮，你看到的不再是魔法，而是一条清晰的链条：旋钮→电阻→电压分配→亮度。而这条链条，正是第16章全部知识的浓缩。动手做一次，胜过背十遍。
