实战|用 AI 写 CAD 插件:一键删除标注(附源码 + 提示词)

做设计改图的朋友，清理标注绝对是个麻烦事情： 别人的图纸标注样式五花八门，没用的标注散得到处都是，一根根框选删除，删半天还容易带掉旁边的线条和文字； 想批量删掉某一种样式的标注，CAD 自带功能又没筛选，要么全删要么手动挑，眼睛瞅得发酸，删错了还得一步步撤销。 特别是改老图、改客户图的时候，光清理标注就能耗掉小半天才干正事。

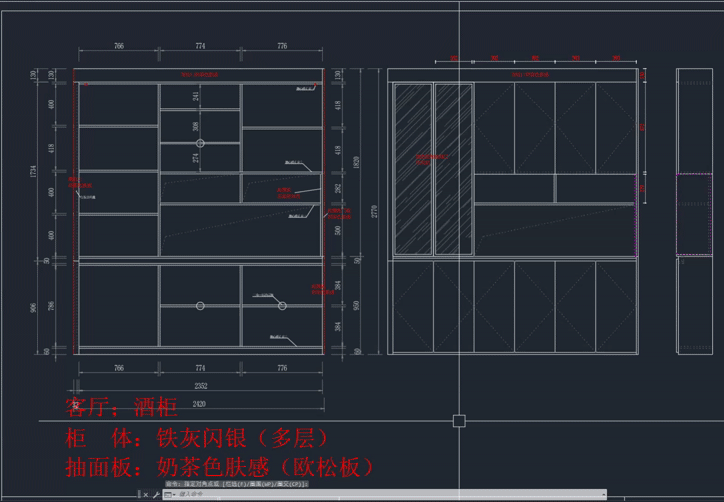

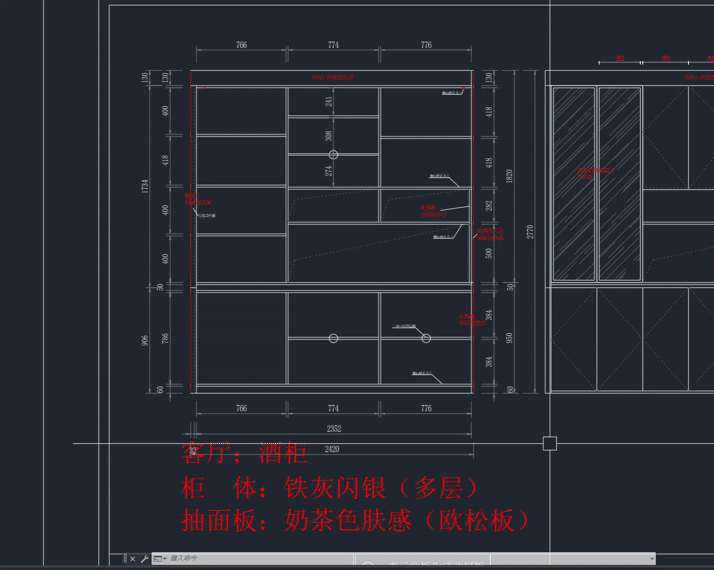

今天咱们用 AI 写一个标注清理插件：支持框选批量删，也支持按标注样式一键全删，可视化窗口操作，只删标注不碰图形。清理图纸标注几秒搞定，不用手动挑、不怕删错，改图效率直接提上来。

针对标注清理效率低、容易误删的痛点，做了四个核心优化：

using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.Runtime;using AcApp = Autodesk.AutoCAD.ApplicationServices.Application;namespace DimDeletePlugin{    public class Commands    {        [CommandMethod("ALDELDIM")]        publicvoidAlDelDimCommand()        {            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) return;            DimDeleteWindow win = new DimDeleteWindow();            // 将 CAD 主窗口设为 WPF 窗口的 Owner            System.Windows.Interop.WindowInteropHelper helper =                new System.Windows.Interop.WindowInteropHelper(win);            helper.Owner = AcApp.MainWindow.Handle;            // 使用 CAD 原生的模态窗口显示方法            AcApp.ShowModalWindow(win);        }    }}

入口代码

using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.DatabaseServices;using Autodesk.AutoCAD.EditorInput;using System;using System.Collections.Generic;using System.Windows;using System.Windows.Input;using AcApp = Autodesk.AutoCAD.ApplicationServices.Application;namespace DimDeletePlugin{    public partial class DimDeleteWindow : Window    {        // 记住"拾取"到的样式的真实 ObjectId（手动选时为 Null）        private ObjectId _pickedStyleId = ObjectId.Null;        // 标志位：正在拾取过程中，防止 SelectionChanged 清空 _pickedStyleId        private bool _isPickingStyle = false;        publicDimDeleteWindow()        {            InitializeComponent();            LoadStyleList();        }        // ============================================================        // 窗口交互        // ============================================================        privatevoidWindow_MouseDown(object sender, MouseButtonEventArgs e)        {            if (e.LeftButton == MouseButtonState.Pressed)                this.DragMove();        }        privatevoidBtnMinimize_Click(object sender, RoutedEventArgs e)        {            this.WindowState = WindowState.Minimized;        }        privatevoidBtnClose_Click(object sender, RoutedEventArgs e)        {            this.Close();        }        // ============================================================        // 加载当前图纸所有"命名"标注样式到下拉框        // ============================================================        privatevoidLoadStyleList()        {            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) return;            Database db = doc.Database;            List<string> styleNames = new List<string>();            using (Transaction tr = db.TransactionManager.StartTransaction())            {                DimStyleTable dst = tr.GetObject(db.DimStyleTableId, OpenMode.ForRead) as DimStyleTable;                if (dst != null)                {                    foreach (ObjectId id in dst)                    {                        DimStyleTableRecord dstr = tr.GetObject(id, OpenMode.ForRead) as DimStyleTableRecord;                        if (!dstr.Name.StartsWith("*"))                            styleNames.Add(dstr.Name);                    }                }                tr.Commit();            }            cmbStyle.ItemsSource = styleNames;            if (styleNames.Count > 0)                cmbStyle.SelectedIndex = 0;        }        // ============================================================        // 下拉框选择变化：用户手动切换时清空拾取缓存        // ============================================================        privatevoidCmbStyle_SelectionChanged(object sender, System.Windows.Controls.SelectionChangedEventArgs e)        {            if (!_isPickingStyle)                _pickedStyleId = ObjectId.Null;        }        // ============================================================        // 模式一：框选删除        // 可连续框选，按 ESC 结束命令        // ============================================================        privatevoidBtnSelectDelete_Click(object sender, RoutedEventArgs e)        {            this.Hide();            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) { this.Close(); return; }            Editor ed = doc.Editor;            Database db = doc.Database;            int totalCount = 0;            int roundCount = 0;            SelectionFilter filter = new SelectionFilter(new TypedValue[]            {                new TypedValue((int)DxfCode.Start, "DIMENSION")            });            while (true)            {                PromptSelectionOptions pso = new PromptSelectionOptions();                if (roundCount == 0)                    pso.MessageForAdding = "\n请框选要删除的标注（按 ESC 结束命令） ";                else                    pso.MessageForAdding = $"\n请继续框选标注（已删除 {totalCount} 个，按 ESC 结束命令） ";                pso.AllowDuplicates = false;                PromptSelectionResult psr = ed.GetSelection(pso, filter);                // ESC → 结束命令                if (psr.Status == PromptStatus.Cancel)                {                    ed.WriteMessage($"\n命令结束，本次共删除 {totalCount} 个标注。");                    break;                }                // 空格/空回车 → 继续提示框选                if (psr.Status == PromptStatus.None)                    continue;                // 正常框选 → 删除后继续循环                if (psr.Status == PromptStatus.OK && psr.Value.Count > 0)                {                    int count = 0;                    using (Transaction tr = db.TransactionManager.StartTransaction())                    {                        foreach (SelectedObject so in psr.Value)                        {                            Entity ent = tr.GetObject(so.ObjectId, OpenMode.ForWrite) as Entity;                            if (ent != null)                            {                                ent.Erase();                                count++;                            }                        }                        tr.Commit();                    }                    totalCount += count;                    roundCount++;                    ed.WriteMessage($"\n第 {roundCount} 次删除 {count} 个标注（累计 {totalCount} 个）");                    continue;                }            }            this.Show();            this.Activate();        }        // ============================================================        // 拾取样式：从图纸中拾取一个标注，获取其样式        // ============================================================        privatevoidBtnPickStyle_Click(object sender, RoutedEventArgs e)        {            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) return;            Editor ed = doc.Editor;            Database db = doc.Database;            this.Hide();            string styleName = null;            ObjectId pickedId = ObjectId.Null;            PromptEntityOptions peo = new PromptEntityOptions("\n请拾取一个标注对象以获取其样式 ");            peo.SetRejectMessage("\n只能选择标注对象！");            peo.AddAllowedClass(typeof(Dimension), false);            PromptEntityResult per = ed.GetEntity(peo);            if (per.Status == PromptStatus.OK)            {                using (Transaction tr = db.TransactionManager.StartTransaction())                {                    Dimension dim = tr.GetObject(per.ObjectId, OpenMode.ForRead) as Dimension;                    if (dim != null)                    {                        pickedId = dim.DimensionStyle;                        DimStyleTableRecord dstr = tr.GetObject(pickedId, OpenMode.ForRead) as DimStyleTableRecord;                        if (dstr != null)                            styleName = dstr.Name;                    }                    tr.Commit();                }            }            if (!string.IsNullOrEmpty(styleName) && !pickedId.IsNull)            {                // 开启保护标志，防止 SelectionChanged 清空刚缓存的 Id                _isPickingStyle = true;                try                {                    _pickedStyleId = pickedId;                    // 把样式名同步到下拉框                    var list = new List<string>();                    foreach (var item in cmbStyle.Items)                        list.Add(item.ToString());                    bool found = false;                    for (int i = 0; i < list.Count; i++)                    {                        if (string.Equals(list[i].Trim(), styleName.Trim(), StringComparison.OrdinalIgnoreCase))                        {                            cmbStyle.SelectedIndex = i;                            found = true;                            break;                        }                    }                    if (!found)                    {                        list.Add(styleName);                        cmbStyle.ItemsSource = null;                        cmbStyle.ItemsSource = list;                        cmbStyle.SelectedItem = styleName;                    }                    ed.WriteMessage($"\n已拾取样式：{styleName}");                }                finally                {                    _isPickingStyle = false;                }            }            this.Show();            this.Activate();        }        // ============================================================        // 模式二：按样式删除        // 双保险匹配：样式名 + ObjectId，且必须在文档锁内执行        // ============================================================        privatevoidBtnStyleDelete_Click(object sender, RoutedEventArgs e)        {            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) { this.Close(); return; }            Database db = doc.Database;            Editor ed = doc.Editor;            if (cmbStyle.SelectedItem == null)            {                MessageBox.Show("请先选择或拾取标注样式！", "提示", MessageBoxButton.OK, MessageBoxImage.Warning);                return;            }            string styleName = cmbStyle.SelectedItem.ToString();            ObjectId pickedStyleId = _pickedStyleId;            int count = 0;            string errorInfo = null;            this.Hide();            try            {                // 关键：WPF 按钮事件修改图纸，必须手动锁文档                using (DocumentLock docLock = doc.LockDocument())                {                    // ========== 1. 拿当前空间所有标注 ==========                    TypedValue[] filterArr = new TypedValue[]                    {                        new TypedValue((int)DxfCode.Start, "DIMENSION")                    };                    SelectionFilter sf = new SelectionFilter(filterArr);                    PromptSelectionResult psr = ed.SelectAll(sf);                    if (psr.Status != PromptStatus.OK || psr.Value == null || psr.Value.Count == 0)                    {                        MessageBox.Show("当前空间中没有任何标注。", "提示", MessageBoxButton.OK, MessageBoxImage.Information);                        this.Show();                        this.Activate();                        return;                    }                    // ========== 2. 单事务：边遍历边删除 ==========                    using (Transaction tr = db.TransactionManager.StartTransaction())                    {                        foreach (SelectedObject so in psr.Value)                        {                            if (so == null || so.ObjectId.IsNull) continue;                            try                            {                                Dimension dim = tr.GetObject(so.ObjectId, OpenMode.ForRead) as Dimension;                                if (dim == null || dim.IsErased) continue;                                DimStyleTableRecord dstr = tr.GetObject(dim.DimensionStyle, OpenMode.ForRead) as DimStyleTableRecord;                                if (dstr == null) continue;                                // 双保险比较                                bool nameMatch = string.Equals(                                    dstr.Name.Trim(),                                    styleName.Trim(),                                    StringComparison.OrdinalIgnoreCase);                                bool idMatch = (!pickedStyleId.IsNull) && (dim.DimensionStyle == pickedStyleId);                                if (nameMatch || idMatch)                                {                                    dim.UpgradeOpen();                                    dim.Erase();                                    count++;                                }                            }                            catch                            {                                continue;                            }                        }                        tr.Commit();                    }                }                _pickedStyleId = ObjectId.Null;                ed.WriteMessage($"\n已删除样式「{styleName}」的标注共 {count} 个\n");            }            catch (System.Exception ex)            {                errorInfo = $"{ex.GetType().Name}\n{ex.Message}";                ed.WriteMessage($"\n删除过程出现异常：{ex.Message}");            }            if (errorInfo != null)            {                MessageBox.Show($"删除过程出现异常：\n\n{errorInfo}", "错误", MessageBoxButton.OK, MessageBoxImage.Error);            }            else            {                MessageBox.Show($"清理完成！共删除 {count} 个标注。\n如果删错了，可以按 Ctrl+Z 撤销。",                                "执行成功", MessageBoxButton.OK, MessageBoxImage.Information);            }            this.Close();        }    }}

核心代码

说明：代码默认只删除模型空间的标注，可根据需要扩展布局空间；窗口样式、按钮文案都可以根据自己的使用习惯调整。
